泵与风机课后思考题答案 Final approval draft on November 22, 2020思考题答案绪论思考题1．在火力发电厂中有那些主要的泵与风机其各自的作用是什么答：给水泵：向锅炉连续供给具有一定压力和温度的给水。
循环水泵：从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。
凝结水泵：抽出汽轮机凝汽器中的凝结水，经低压加热器将水送往除氧器。
疏水泵：排送热力系统中各处疏水。
补给水泵：补充管路系统的汽水损失。
灰渣泵：将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。
送风机：向锅炉炉膛输送燃料燃烧所必需的空气量。
引风机：把燃料燃烧后所生成的烟气从锅炉中抽出，并排入大气。
2．泵与风机可分为哪几大类发电厂主要采用哪种型式的泵与风机为什么答：泵按产生压力的大小分：低压泵、中压泵、高压泵风机按产生全压得大小分：通风机、鼓风机、压气机泵按工作原理分：叶片式：离心泵、轴流泵、斜流泵、旋涡泵容积式：往复泵、回转泵其他类型：真空泵、喷射泵、水锤泵风机按工作原理分：叶片式：离心式风机、轴流式风机容积式：往复式风机、回转式风机发电厂主要采用叶片式泵与风机。
其中离心式泵与风机性能范围广、效率高、体积小、重量轻，能与高速原动机直联，所以应用最广泛。
轴流式泵与风机与离心式相比，其流量大、压力小。
故一般用于大流量低扬程的场合。
目前，大容量机组多作为循环水泵及引送风机。
3．泵与风机有哪些主要的性能参数铭牌上标出的是指哪个工况下的参数答：泵与风机的主要性能参数有：流量、扬程（全压）、功率、转速、效率和汽蚀余量。
在铭牌上标出的是：额定工况下的各参数4．水泵的扬程和风机的全压二者有何区别和联系答：单位重量液体通过泵时所获得的能量增加值称为扬程；单位体积的气体通过风机时所获得的能量增加值称为全压联系：二者都反映了能量的增加值。
区别：扬程是针对液体而言，以液柱高度表示能量，单位是m。
全压是针对气体而言，以压力的形式表示能量，单位是Pa。

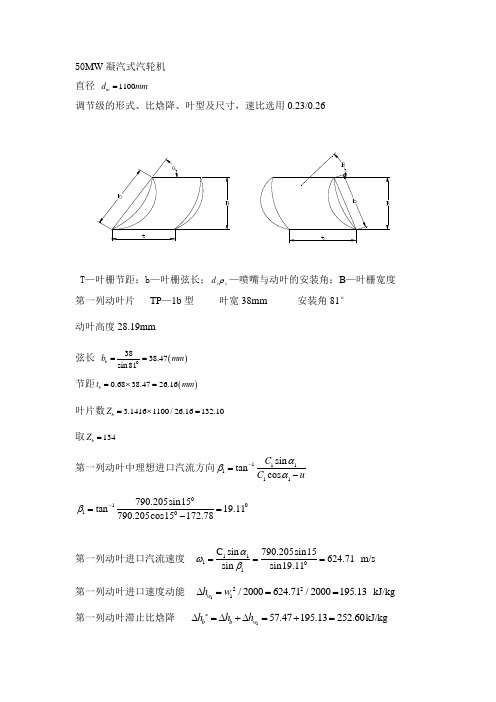

50MW 凝汽式汽轮机直径 1100m d mm =调节级的形式、比焓降、叶型及尺寸，速比选用0.23/0.26 T —叶栅节距；b —叶栅弦长；y y d ρ—喷嘴与动叶的安装角；B —叶栅宽度第一列动叶片 TP —1b 型 叶宽38mm 安装角81°动叶高度28.19mm弦长 ()03838.47sin81b b mm == 节距()0.6838.4726.16b t mm =⨯=叶片数 3.14161100/26.16132.10b Z =⨯=取134b Z = 第一列动叶中理想进口汽流方向111111sin tan cos C C uαβα-=- 01010790.205sin15tan 19.11790.205cos15172.78β-==-第一列动叶进口汽流速度 11101C sin 790.205sin15624.71sin sin19.11αωβ=== m/s 第一列动叶进口速度动能 1221/2000624.71/2000195.13w h w ∆=== kJ/kg 第一列动叶滞止比焓降 157.47195.13252.60b b w h h h *∆=∆+∆=+=kJ/kg第一列动叶出口汽流理想速度 244.7244.72252.60710.76t b h ω*=∆=⨯=m/s 第一列动叶速度系数取0.9ϕ=第一列动叶出口汽流实际速度 220.9710.76639.68t ωϕω==⨯=m/s 第一列动叶出口绝对速度的方向和大小：11022222sin 639.68sin18tan tan 24.41cos 639.68cos18172.78u ωβαωβ--⨯===-⨯- 22202sin 639.68sin18478.32sin sin 24.41C ωβα⨯=== m/s 第一列动叶动能损失22(1)10.9)252.6047.99b b h h ξϕ*∆=-∆=-⨯=（kJ/kg 第一列动叶余速损失2222/2000478.32/2000114.40c h C ∆===kJ/kg第一列动叶出口面积 4422239.660.2021010125.24cm 639.68b GV A ω⨯=⨯=⨯= 第一列动叶高度 202125.241028.19sin 0.416 3.14161100sin18b b b A l e d πβ⨯===⨯⨯⨯ mm 部分进气度 35.98400.4163.1411100n n m t Z e d π⨯===⨯ 面积比 /125.24/44.512b n A A ==1、叶型几何参数中弧线—叶型型线诸内切圆中心的连线；叶型转折角 —在中弧线两端点处切线间的夹角； 弦长b —中弧线两端点的距离（投影长度）；叶型中弧线挠度f —弦长与中弧线上平行与弦长方向的切线之间的距离；叶型最大厚度dmax ：叶型诸内切圆的最大值；进出口缘厚度d1、d2:组成进出口圆直径；相对出口缘厚度：d2/o; o 为喉口最小截面。
思考题答案绪论思考题1．在火力发电厂中有那些主要的泵与风机？其各自的作用是什么？答：给水泵：向锅炉连续供给具有一定压力和温度的给水。
循环水泵：从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。
凝结水泵：抽出汽轮机凝汽器中的凝结水，经低压加热器将水送往除氧器。
疏水泵：排送热力系统中各处疏水。
补给水泵：补充管路系统的汽水损失。
灰渣泵：将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。
送风机：向锅炉炉膛输送燃料燃烧所必需的空气量。
引风机：把燃料燃烧后所生成的烟气从锅炉中抽出，并排入大气。
2．泵与风机可分为哪几大类？发电厂主要采用哪种型式的泵与风机？为什么？答：泵按产生压力的大小分：低压泵、中压泵、高压泵风机按产生全压得大小分：通风机、鼓风机、压气机泵按工作原理分：叶片式：离心泵、轴流泵、斜流泵、旋涡泵容积式：往复泵、回转泵其他类型：真空泵、喷射泵、水锤泵风机按工作原理分：叶片式：离心式风机、轴流式风机容积式：往复式风机、回转式风机发电厂主要采用叶片式泵与风机。
其中离心式泵与风机性能范围广、效率高、体积小、重量轻，能与高速原动机直联，所以应用最广泛。
轴流式泵与风机与离心式相比，其流量大、压力小。
故一般用于大流量低扬程的场合。
目前，大容量机组多作为循环水泵及引送风机。
3．泵与风机有哪些主要的性能参数？铭牌上标出的是指哪个工况下的参数？答：泵与风机的主要性能参数有：流量、扬程（全压）、功率、转速、效率和汽蚀余量。
在铭牌上标出的是：额定工况下的各参数4．水泵的扬程和风机的全压二者有何区别和联系？答：单位重量液体通过泵时所获得的能量增加值称为扬程；单位体积的气体通过风机时所获得的能量增加值称为全压联系：二者都反映了能量的增加值。
区别：扬程是针对液体而言，以液柱高度表示能量，单位是m。
全压是针对气体而言，以压力的形式表示能量，单位是Pa。
5．离心式泵与风机有哪些主要部件？各有何作用？答：离心泵叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。
第一章1.压气机的分类方法有哪些？答:工质的流动方向：轴流式，离心式，斜流式，混合式工质压强提高的程度：风扇，通风机，鼓风机，压缩机工质的性质：气体：压气机，液体，泵2，离心式压气机和轴流式压气机各自的优缺点？,轴流式：优点：1，迎风面积小；2，适合于多级结构；3，高压比时效率高；4，流通能力强；5，在设计和研究方法上，可以采用叶栅理论。
缺点：叶片型线复杂，制造工艺要求高，以及稳定工况区较窄、在定转速下流量调节范围小等方面则是明显不及离心式压缩机。
离心式：优点：1，单级增压比高；2，结构简单、制造方便；3，叶片沾污时，性能下降小；4.，轴向长度小；5，稳定工作范围大。
缺点：3简述压气机的工作原理？工作叶片 扩张通道 对气流做工Lu 回收部分动能气流工作轮压强增加动能上升整流器压强增加流向调整第二章1、 什么是轴流压气机的基元级？为什么要提出基元级概念？答：○1基元级：用两个与压气机同轴并且半径差∆r →0的圆柱面，将压气机的一级在沿叶高方向截出很小的一段，这样就得到了构成压气机级的微元单位—基元级。
○2在基元级上，可忽略参数在半径方向的变化，故利用基元级将实际压气机内复杂三元流动简化为二维模型——降维，便于做研究，故提出了基元级 。
2、压气机基元级增压比和等熵效率如何定义？答：基元级增压比：级静叶姗出口气压和工作轮进口气压之比。
等商效率：气体等熵压缩功与实际耗用功之比。
3、何为压气机基元级的理论功？计算方法有哪些？答：单位质量流体获得的功Lu 即为基元级的理论功。
形式：○1 ○22222221221c c w w Lu -+-=○3*1*2h h Lu -= ○4S f R f L L C C dp Lu ,,2123312+++-+=⎰ρ4、试画出压缩过程的温熵图，并指出理论功、多变压缩功、等熵压缩功和热阻功、摩擦损失功所对应的面积,热阻功是怎么引起的？答理论功Lu=A bd3*fb ；摩擦损失功=A cd3*1*c ；多变滞止压缩功=A bc1*3*fb ；等熵滞止压缩功=A bc3*ifb ；热阻功=A 1*3*3*i ；热阻功引起的原因：○1尾迹损失，上下表面附面层在尾缘回合后形成的涡流，由于粘性作用，旋涡运动消耗动能转变我热能损失；○2尾迹和主流区的掺混，同时由于)(12u u W W u Lu -=粘性作用，使动能转变为热能损失 。
第四章 叶栅理论 §4—1 概 论把按照一定规律排列起来的相同机翼之系列，叫做翼栅。
翼栅问题是单个机翼问题的推广。
翼栅理论在工程上得到广泛应用，特别是在叶片式流体机械方面。
因此，翼栅常被称为叶栅，组成它的机翼也就叫做叶片了。
一、叶栅几何参数表征一个叶栅的几何特征的参数，叫做叶栅的几何参数。
叶栅的几何参数主要有下列几个：(一)列线栅中诸叶片上各相应点的联结线，称为叶栅的列线。
通常都以叶片前后缘点的联线表示之。
实际上所遇到的列线，其形状有两种：一为无限长直线；另(见图4一1)。
(二)栅轴垂直于列线的直线叫栅轴。
但对圆周列线的叶栅，把旋转轴定义为其栅轴。
有些文献中，把上述列线叫做栅轴，而不再引用列线这一名词。
(三)叶型叶片与过列线的流面交截出来的剖面形，叫叶栅的叶型。
其一几何参数见翼型。
图4—1直列叶栅与环列叶栅(四)栅距列线上二相邻的相应点间的线段长度，叫叶栅的栅距或栅隔，用字母t 记之。
对圆列线叶栅，不引用此参数，而用角距nπ2(n ——叶片数)代替它。
(五)安放角叶型的弦与列线间之夹角e β，称为叶型在叶栅中之安放角。
叶型中线在前、后缘之切线与列线之夹角'e β、''e β分别叫作叶型的进、出口安放角。
对圆列线叶栅，只引用后二个参数。
（六）疏密度栅中叶型弦长l 与栅距t 之比值t l /，叫做叶栅的疏密度。
而把其倒数l t /，称为相对栅距。
圆列线叶栅不引用此参数。
二、叶栅分类在工程实际当中所遇到叶栅多种多样，为便于分析和讨论问题，可以给这些叶型加以分 类。
但从不同角度又可得出不同的分类，这里仅就水力机械中常用到的分类法，介绍两种。
(一)根据绕流流面分类叶栅1．平面叶栅如能将绕叶栅液流分成若干等厚度流层，这些流层本身为平面或这些流层虽为曲而，但若沿流线切开后，能铺展成一平面者，称这类叶栅为平面叶栅。
绕这类叶栅的流动为平面流动。
例如水轮机的导叶叶栅，低比速水轮机和水泵的转轮叶栅等，绕流这些叶栅的流面本身就是平面；而轴流式水轮机、水泵和风机等转轮叶栅之流面，虽为圆柱面，但顺流线切开后可展成平面。
