第1章-医学仪器概述

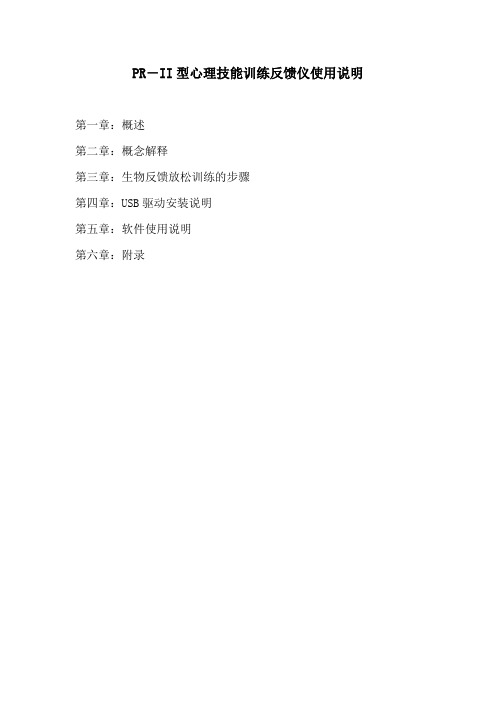

PR－II型心理技能训练反馈仪使用说明第一章：概述第二章：概念解释第三章：生物反馈放松训练的步骤第四章：USB驱动安装说明第五章：软件使用说明第六章：附录第一章概述生物反馈技术是通过仪器对人体的生理功能做出精细的测量和动态的显示，使生理活动的参数信息化，并能及时地反馈给人体。

PR－II型心理技能训练反馈仪（放松仪）是一种基于生物反馈技术的心理测试与训练仪器，该仪器可通过对多路人体的生物医学信号（包括呼吸、血容量、肌电、皮电、皮温等）的检测、分析与评价，并结合不同人群在内、外环境下的心理反应，制定出合理有效的反馈训练方法。

PR－II型心理技能训练反馈仪可以帮助被训练者随时了解自己在一般状态、放松状态和不同程度紧张状态时的各种生理参数的变化，从而及时了解自身的心理生理过程信息，通过训练能学会控制、调节自体的生理功能而达到心理、肌体放松和防治疾病的目的。

因此，该仪器可广泛应用于缓解精神压力、消除疲劳、康复训练，以及特定的心理技能培训和心理疾病防治等领域。

第二章概念解释放松可以定义为以副交感神经系统兴奋为主的内脏和躯体表现的身心状态；或者是生理、精神和情绪的无紧张状态。

它是一个无关认知活动逐渐消失，注意集中，情绪稳定，心情舒畅，行为和生理唤醒水平降低的过程，是身心的一种松弛状态。

放松训练也称松弛疗法，是由行为医学领域发展而来的一种治疗方法。

由于学者们对放松训练的方法、功能、原理等方面的解释不同，现在并没有一个统一的定义。

张苏范（1987）在《生物反馈》中指出，放松训练是在一个安静的环境中按一定的要求完成特定的动作程序，通过反复的练习，使人们能够学会有意识的控制自体的心理活动，以达到降低机体唤醒水平，调整那些因紧张性刺激而紊乱了的功能。

传统放松训练方法分为：⏹静默法（Meditation）⏹东方静默法（中国气功、印度瑜珈、日本坐禅）⏹松弛反映⏹超觉静坐⏹自生训练法（Autogenic Training）⏹渐进性放松（Progressive Relaxation）放松训练的作用：放松训练具有良好的抗应激效果。

学习重点第一章医学仪器概述1、了解人体系统的特征、人体控制功能的特点生物信号的基本特性及生物信号的检测与处理；2、熟悉医学电子仪器的基本组成（图1-1），及各部分的主要功能；3、掌握医学仪器的主要特性（8个）；4、了解医学仪器的典型医学参数；5、熟悉医学仪器的分类；6、掌握构建生理模型的三个常用方法与对应实例：理论分析法建模、类比分析法建模、数据分析法建模。

第二章生物信息测量中的噪声和干扰1、了解干扰的引入（图2-2）；2、了解电容性耦合（图2-6至图2-8），以及减小电容性耦合的方法；3、了解电感性耦合，以及减小电感性耦合的方法；4、了解合理接地和屏蔽、以及抑制干扰的措施；5、熟悉噪声的主要类型；6、掌握Un,In参数（描述放大器噪声性能的主要参数），如何测量Un,In 参数；7、了解噪声系数的定义；熟悉最小噪声系数；8、了解多级放大器的噪声，图2-31及公式2-45；9、了解噪声性能指标，及放大电路的低噪声设计，图2-40，公式2-57；第三章信号处理第一节生物电放大器前置级原理1、了解放大器前置级需要高输入阻抗的原因；2、什么是共模抑制比；为什么放大器前置级需要高共模抑制比；3、了解低噪声、低漂移是前置放大器的重要要求；4、掌握理论分析简单差动放大电路（图3-2）的差模增益、共模增益和共模抑制比；了解该电路电阻匹配误差与放大器电路的共模抑制能力的关系；了解整个差动放大电路（图3-2）的CMRR，与电阻失配(CMRRR)和器件本身(CMRRD)的关系，并通过这种关系，如何减小整个差动放大电路的CMRR；5、同相并联结构的前置放大器：如何求其差模增益、共模增益和共模抑制比；了解实现第一级放大电路的高共模抑制比并不困难的原因；了解该两级放大电路的共模抑制比主要取决于第一级的差动增益和第二级共模抑制能力的原因；5、同相串联结构的前置放大器：如何求其差模增益、共模增益和共模抑制比；了解该放大电路共模抑制能力的提高，取决于所用器件本身的共模抑制比是否相等，并受外回路电阻的匹配精度的影响；6、集成仪表放大器的结构（图3-8）、以及其增益与电阻R_G的关系；熟悉其技术参数；7、屏蔽驱动电路的目的与工作原理；8、右腿驱动电路的目的与工作原理；9、图3-14中的电气隔离；10、模拟信号的耦合转换，其目的是为了获得电气隔离后浮置电路与接地电路两端模型信号的线性转换；了解图3-17与图3-18例子中耦合电路获得良好模拟信号线性转换的原理；12、了解图2-3中各类信号需要何种滤波器才能在获得的同时，又排除各类干扰源；13、生物电放大器的通频带选择：生理放大器滤波电路的设计，给定各类滤波器电路及其工作原理（在我给的笔记里面）；第四章生物电测量仪器1、常用的生物医学电极；2、掌握心电图导联中的国际标准十二导联体系；I, II, III, aVR, aVL, aVF,V1~V6与身体上个位置电极的具体连接方式；了解Wilson中心电端；3、了解图4-24的心电图机基本结构，以及各部分的功能；4、图4-30，浮地前置放大电路中的威尔逊网络连接、导联选择共工作原理、1mV定标电路、电极脱落检测电路、时间常数电路、光电耦合电路、灵敏度选择电路等；5、图4-40，电源电路中的整流电路、充电及充电指示电路、交流供电电路、蓄电池电压指示电路、自动定时断电保护电路的工作原理等；。

临床检验装备第一册第一章检验室中的神奇仪器在医院的检验室里，我们可以看到各种各样的仪器，它们如同神奇的工具，帮助医生们进行各种临床检验。

这些现代化的装备不仅提高了医疗水平，也为病人的诊断和治疗提供了重要支持。

1.1 血液分析仪：探测健康密码血液分析仪是检验室中最常见的设备之一。

它通过分析血液中的各种成分，帮助医生们了解病人的健康状况。

血液分析仪可以快速测定血红蛋白水平、白细胞计数、血小板数量等指标，为医生提供了重要的参考信息。

1.2 尿液分析仪：隐匿疾病线索尿液分析仪可以对尿液进行全面的检测，帮助医生了解病人的肾脏功能、代谢水平以及潜在的疾病风险。

通过尿液分析仪，医生可以获得尿液中的蛋白质含量、葡萄糖水平、酸碱度等重要信息，从而更好地判断病人的健康状况。

1.3 血凝分析仪：揭示凝血秘密血液凝固是保护人体免受出血的重要机制。

血凝分析仪可以快速测定血液的凝血功能，帮助医生评估病人的凝血状态。

通过血凝分析仪，医生可以了解病人的凝血酶原时间、凝血酶时间等指标，为手术前准备和抗凝治疗提供重要依据。

1.4 生化分析仪：化验奇迹的见证者生化分析仪是检验室中的重要设备，它可以分析血液、血清等样本中的各种生化指标。

通过生化分析仪，医生可以了解病人的肝功能、肾功能、血脂水平等重要信息，从而更好地评估病人的健康状况。

1.5 免疫分析仪：抗体的捕手免疫分析仪可以检测人体内的抗体和抗原，帮助医生确定病人的免疫状态。

通过免疫分析仪，医生可以检测病人体内的病毒、细菌等感染标志物，为病人的诊断和治疗提供重要依据。

1.6 培养箱：细菌的温床培养箱是检验室中重要的设备之一，它可以提供适宜的温度、湿度和氧气浓度，为细菌和真菌的培养提供理想的环境。

通过培养箱，医生可以快速培养出病原体，帮助病人进行病原学诊断，从而指导病人的治疗方案。

1.7 显微镜：细胞的探索者显微镜是检验室中不可或缺的仪器，它可以放大样本，帮助医生观察细胞的形态和结构。

现代医学电子仪器原理与设计复习指导(含答案)现代医学电子仪器原理与设计复指导（含答案）第一章医学仪器概述医学仪器的工作方式分为直接和间接、实时和延时、间断和连续、模拟和数字。

根据用途不同，医学仪器通常分为诊断用仪器和理疗用仪器。

诊断用仪器包括生物电诊断与监护、生理功能诊断与监护、人体组织成分的电子分析、人体组织结构形态影像诊断。

理疗用仪器包括电疗、光疗、磁疗与超声波治疗。

生理系统的建模与仿真方法是为了研究、分析生理系统而建立的一个与真实系统具有某种相似性的模型，然后利用这一模型对生理系统进行一系列实验，这种在模型上进行实验的过程就称为系统仿真。

建模是医学仪器设计的第一步和关键，是对生命对象进行科学定量描述的产物。

建模关系即模型的有效性度量主要包括复制有效，在系统输入与输出上认识系统；预测有效，对系统内部状态及总体结构认识清楚；结构有效，内部状态、总体结构及分解结构均有了解等三个层次。

广义而言，生理系统的模型不仅包括人造的物理或数学的模型，也应包括动物模型。

建模即建立一个在某一特定方面与真实系统具有相似性的系统，真实系统称为原型，而这种相似性的系统就称为该原型系统的模型。

模型的建立蕴含的三层意思即理想化、抽象化和简单化。

模型可分为数学模型、物理模型和描述模型三种。

按照真实系统的性质而构造的实体模型即物理模型。

对生理系统而言，其物理模型通常是由非生物物质构成的，根据其与原型相似的形式可分为如下四种类型：几何相似模型、力学相似模型、生理特性相似模型、等效电路模型。

数学模型是用数学表达式来描述事物的数学特性，它不像物理模型那样追求与客观事物的几何结构或物理结构的相似性，但可较好地刻划系统内在的数量联系，从而可定量地探求系统的运转规律。

构造一个数学模型主要包括系统中各个作用环节的描述即寻求一个适当的数学运算关系来描述系统的结构、功能和内在联系和表征系统的固有特征量的提取即主要来源于实验数据的参量提取两个方面的内容。

血液科实验室操作手册第一章：概述1. 引言：随着医学技术的不断发展，血液科实验室在疾病诊断和治疗中起着重要的作用。

本手册旨在为血液科实验室的操作人员提供准确、规范的操作指引，以确保实验室工作的高效性和结果的可靠性。

2. 实验室设备概述：血液科实验室通常配备了一系列仪器设备，如血液细胞分析仪、血液凝固分析仪、血型鉴定仪等。

操作人员应熟悉这些设备的使用方法和维护要求，确保设备的正常运行。

3. 安全操作：在进行实验室操作时，操作人员应时刻注意安全。

包括佩戴个人防护装备、正确处理实验室废弃物、遵循实验室安全规程等。

第二章：血液标本采集1. 采血点选择：选择合适的采血点对于获取准确的血液标本至关重要。

在常见的采血点中，比如肘部静脉、手背静脉等，操作人员应根据具体情况选择合适的采血点。

2. 采血方法：采血时，操作人员应注意选择适当的针头规格、采血器等，并掌握正确的采血技术，以避免出现血栓形成、血液溢出等问题。

3. 血液标本处理：采集到的血液标本需要进行适当的处理，如标本分装、保存等。

操作人员应标注标本的相关信息，并按照实验要求妥善保存。

第三章：血液细胞分析1. 血细胞计数：进行血细胞计数时，操作人员应按照仪器的要求，准确调整相关参数，并根据标本的特点选择适当的稀释倍数。

同时，注意消毒仪器和容器以避免交叉感染。

2. 血细胞分类：对于不同种类的血细胞，操作人员需根据其形态和染色特点进行准确的分类和计数。

熟练掌握相关技巧，提高分类准确性。

3. 血细胞形态学检查：在进行血细胞形态学检查时，操作人员应注意准备良好的血液涂片，熟悉各种染色方法和显微镜的使用，以正确鉴定异常细胞及相关病理变化。

第四章：血凝分析1. 凝血酶时间测定：在进行凝血酶时间测定时，操作人员应准确选择适当的试剂和稀释液，并掌握正确的操作流程，以确保测定结果的准确性。

2. 凝血因子测定：对于凝血因子的测定，操作人员需按照试剂说明书的要求，调配好标准品和控制品，并合理安排各步骤的执行顺序，避免因处理不当导致误差。

填空:第一章:概述1.医学仪器主要用于对人的疾病进行和。

2.共模抑制比定义为与之比。

3.信噪比定义为与之比。

4.频率响应是指仪器保持时,允许的范围,它是衡量系统增益随频率变化的一个尺度。

5.仪器的灵敏度是指与之比。

6.从人体拾取的生物信号不仅、而且。

常见的交流感应噪声和电磁感应噪声危害较大。

一般来说,更有意义。

7.精密度是指指仪器对测量结果区分程度的一种度量。

用它可以表示在条件下所得数值的接近程度。

8.医用仪器的检测对象是人体。

应确保、、和,有时因产生的危害也是不允许的。

9.医学仪器按用途可分为两大类:和。

10.生物信号一般为、信号,常见的和危害较大。

一般来说,更有意义。

11.生物信号一般为、信号,必须尽量采取各种措施,使噪声影响减至最小。

一般来说,更有意义。

12.输入量时,输出量而上、下漂动、缓慢变化的现象称为零点漂移。

13.在医学仪器的临床应用中,操作者为医生或医辅人员,因此要求医学仪器必须、、。

14.由一个实际系统构造一个模型的任务一般包括两方面的内容:第一是第二是。

15.模型的有效性用符合程度来度量,它可分以下三个不同级别的模型有效:;;。

16.物理模型,根据其与原型相似的形式可分为如下四种类型:;;;。

17.建立生理系统数学模型的方法主要有和两种。

18.医学仪器设计步骤:;;;;;。

1第二章:噪声和干扰19.干扰形成的三个条件:、与。

20.生物信息测量中干扰耦合途径有:;;;;;。

21.生物医学测量系统中的主要噪声类型是:、、。

22.信号隔离是依靠或来传送信号的。

23.通常为了统一,用放大器的固有噪声作为放大器的噪声性能指标。

24.低噪声设计的目的是减小到最低程度。

通常为了统一,用时放大器的固有噪声作为放大器的噪声性能指标。

25.所谓屏蔽泛指在两个空间区域加以,用以控制从一个区域到另一个区域的传播。

26.隔离的方法是使两部分电路,,从而切断从一个电路进入另一个电路的。

第三章:信号处理27.根据生物电信号的特点以及通过电极的提取方式,对生物电放大器前置级提出下述要求:;;、;并设置保护电路。
