医学电子仪器复习与练习指导-1

第一章测试1.医学电子仪器是以临床诊断、治疗和康复为目标的电子仪器，其测量参数包括人体生理参数、生化指标或者对人体的形态结构及功能成像等（）。

A:错B:对答案:B2.医学电子仪器的种类大体可以分为：生命信息监护设备、体外诊断设备和医学影像设备（）。

A:对B:错答案:A3.生物医学传感器的作用是把人体的各种生理信息转换为（）的变换装置。

A:生物信息B:电信息C:化学信息D:生理信息答案:B4.处理器是医疗仪器硬件系统运算的控制核心，是信息处理、程序运行的最终执行单元（）。

A:错B:对答案:B5.生物信号是指所有主动的、被动的、电的和非电的人体物理信息（）。

A:对B:错答案:A6.生物信号的特征包括（）。

A:噪声强B:随机性强C:信号弱D:频率低答案:ABCD7.从信号处理角度来看，生物信号属于连续、平稳随机信号（）。

A:错B:对答案:A8.为了保证被测生物医学信号不发生畸变，应尽可能减小仪器的输入阻抗（）。

A:对B:错答案:B9.生物电放大器的共模抑制比通常定义为（）。

A:差模增益B:共模增益C:共模增益与差模增益的比值D:差模增益与共模增益的比值答案:D10.在立项开发医学电子仪器的最初阶段应做好充分的产品调研（）。

A:对B:错答案:A第二章测试1.关于电容性耦合干扰的描述哪个是不正确的？（）A:避免两导线平行可以减小耦合干扰B:增大两导线之间的距离可以减小容性耦合干扰C:一个导体上的电压或者干扰成分通过分布电容使其它导体上的电位受到影响，这种现象就是电容性耦合D:使用屏蔽线时，传输信号的芯线伸出屏蔽层的长度增加可以提高抗干扰的效果答案:D2.关于接地的描述不正确的是（）A:安全接地就是保护接地B:工作接地既可以是大地电位也可以不是大地电位C:接地分为安全接地和工作接地D:安全接地是对信号电压设立基准电位答案:D3.请问下列不同材质的电阻中低频噪声最大的是哪一种（）A:阻值误差大的金属膜电阻B:合成碳质电阻器C:阻值误差小的金属膜电阻D:线绕电阻答案:B4.抑制干扰的措施有哪些（）A:为感性负载增加的耗能电路B:去耦C:接地和屏蔽D:隔离答案:ABCD5.关于噪声的描述哪些是正确的（）A:噪声电压或者噪声电流可以用一个确定的时间函数来描述B:白噪声是指在很宽的频率范围内，噪声功率谱密度为一常数C:测量系统内部噪声往往成为测量精度的限制性因素D:噪声是来自测量系统外部对被测信号产生影响的信号答案:BC6.关于低噪声放大器设计原则，下列哪些描述是正确（）A:多级放大器低噪声设计中尽量提高第一级放大器增益有利于降低放大器总的噪声B:多级放大器中第一级放大器的噪声对总的噪声影响是最大的C:放大器设计中，在有源器件负载允许的情况下尽量选择低阻值的外回路电阻有利于降低放大器的噪声D:只要选择了低噪声器件就一定能获得低噪声性能的放大器答案:ABC7.干扰和噪声是一个概念的两种说法（）A:错B:对答案:A8.电路内部固有的噪声可以用屏蔽、合理接地等方法予以消除（）A:对B:错答案:B9.导体中含有散粒噪声（）A:错B:对答案:A10.请问电容器中不包含哪种噪声（）A:低频噪声B:散粒噪声C:闪烁噪声D:热噪声答案:B第三章测试1.同相并联结构三运放前置放大器第一级输出回路里不产生共模电流，但该回路里共模电压处处相等（）A:对B:错答案:A2.三运放前置放大器中同相并联的两个运放为A1、A2，为提高三运放前置放大器的共模抑制比，一般应当选择共模抑制比高的A1、A2，A1和A2共模抑制比的对称性并不重要（）A:对B:错答案:B3.右腿驱动电路的作用是减小放大器输入端共模电压向差模的转化，从而提高放大器共模抑制比（）A:错B:对答案:A4.提高前置级共模抑制能力的常见措施有（）A:隔离技术B:屏蔽驱动技术C:设置保护电路D:右腿驱动技术答案:BD5.电气隔离通常是指浮置电路和接地电路两部分电路之间没有电气上的直接联系，通常应当包括哪几个主要部分的隔离（）A:信号通道隔离B:控制信号隔离C:模拟电路和数字电路的隔离D:电源隔离答案:ABD6.生物电放大器前置级基本要求包括（）A:低噪声B:低输入阻抗C:高共模抑制比D:低漂移答案:ACD7.有同相并联运放A1、A2和基本差动放大器A3组成的三运放电路，下列哪个描述是错误的（）A:第二级增益高有利于总的共模抑制能力的提高B:为提高三运放电路的共模抑制比，应当选择高共模抑制比的A3C:三运放放大器输入阻抗接近无穷大D:三运放两级放大器的增益分配会影响总的共模抑制比答案:A8.关于隔离级描述错误的是（）A:实现信号隔离也可以在A/D变换之后B:实现信号隔离只能在A/D变换之前C:实现电气隔离通常可以采用光电耦合和电磁耦合D:对模拟信号进行隔离时要求光电隔离器件具有很好的线性答案:B9.下列关于陷波器的描述正确的是（）A:陷波器属于带通滤波器B:陷波器属于带阻滤波器C:陷波器属于低通滤波器D:陷波器属于高通滤波器答案:B10.有关生物电放大器输入阻抗的描述哪些是正确的（）A:高输入阻抗是放大器高共模抑制比的必要条件B:被放大的信号越微弱要求放大器输入阻抗越高C:为使被测参数不发生畸变，应尽可能提高放大器输入阻抗D:放大器输入阻抗越高，放大器信号增益就越稳定答案:ABCD第四章测试1.兴奋通常是活组织在刺激作用下发生的一种可以传播的，伴有特殊电现象并能引起某种效应的反应过程（）A:对B:错答案:A2.下列关于生物电位的描述正确的是（）A:细胞膜外电位大于细胞膜内电位时，细胞处于静息状态B:兴奋细胞就是生物电信号源C:建立细胞膜内为正，膜外为负的过程称为超射D:细胞膜外电位大于细胞膜内电位时，细胞处于兴奋状态答案:ABC3.关于心电产生机理的描述哪些是正确的（）A:P波是由心房的激动所产生B:窦房结产生的兴奋最先传导到左心室C:QRS波反映左右心室的电激动过程，因此其幅度最大D:窦房结产生的兴奋同时传导到心房和心室，引起心房和心室收缩答案:AC4.关于导联的描述正确的是（）A:标准导联I、II、III属于单极肢体导联B:加压导联和单极肢体导联相比，心电波形形状不变，波形幅度增加了50% C:导联是指测量生物电信号时安放在人体体表电极放置位置和电极与放大器的连接方式D:导联就是指测量生物电信号的电极答案:BC5.对标准导联I、II、III而言，在心电的每一瞬间都有VIII=VI+VII（）A:对B:错答案:B6.下列关于心电图机中过压保护电路的描述正确的是（）A:主要保护在心电测量过程中心电图机不会受到串入的高电压引起破坏B:主要保护在心电测量过程中病人不会受到串入的高电压引起的电击危险C:过压保护电路分为高压保护、中压保护和低压保护D:既要保护在心电测量过程中病人不会受到串入的高电压引起的电击危险，又要保护在心电测量过程中心电图机不会受到串入的高电压引起破坏答案:AC7.心电图机中一定要设置导联选择器进行导联切换（）A:对B:错答案:B8.心电图机中设置时间常数电路的作用主要是防止电极极化电压造成后级放大器的饱和失真（）A:错B:对答案:B9.有关心电图机定标电路的描述正确的是（）A:定标信号还可以用于时间常数的测量B:定标电路是为了校准心电图机的灵敏度C:一般在使用心电图机之前都要对心电图机进行定标校准D:定标电路通常是给前置放大器输入1mV矩形波信号，记录纸上应当描记出幅度为10mm的矩形波答案:ABCD10.为保证患者心电测量过程中的电气安全，与前置级相连的控制信号必须经过隔离电路进行电气隔离（）A:对B:错答案:A第五章测试1.常规测量的血压通常指（）。

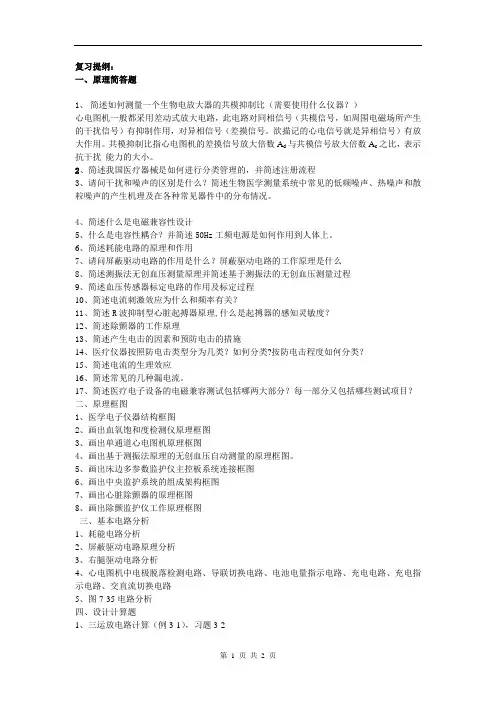

一、原理简答题1、简述如何测量一个生物电放大器的共模抑制比（需要使用什么仪器？）心电图机一般都采用差动式放大电路，此电路对同相信号（共模信号，如周围电磁场所产生的干扰信号）有抑制作用，对异相信号（差摸信号。

欲描记的心电信号就是异相信号）有放大作用。

共模抑制比指心电图机的差摸信号放大倍数A d与共模信号放大倍数A c之比，表示抗干扰能力的大小。

2、简述我国医疗器械是如何进行分类管理的，并简述注册流程3、请问干扰和噪声的区别是什么？简述生物医学测量系统中常见的低频噪声、热噪声和散粒噪声的产生机理及在各种常见器件中的分布情况。

4、简述什么是电磁兼容性设计5、什么是电容性耦合？并简述50Hz工频电源是如何作用到人体上。

6、简述耗能电路的原理和作用7、请问屏蔽驱动电路的作用是什么？屏蔽驱动电路的工作原理是什么8、简述测振法无创血压测量原理并简述基于测振法的无创血压测量过程9、简述血压传感器标定电路的作用及标定过程10、简述电流刺激效应为什么和频率有关？11、简述R波抑制型心脏起搏器原理,什么是起搏器的感知灵敏度？12、简述除颤器的工作原理13、简述产生电击的因素和预防电击的措施14、医疗仪器按照防电击类型分为几类？如何分类?按防电击程度如何分类？15、简述电流的生理效应16、简述常见的几种漏电流。

17、简述医疗电子设备的电磁兼容测试包括哪两大部分？每一部分又包括哪些测试项目？二、原理框图1、医学电子仪器结构框图2、画出血氧饱和度检测仪原理框图3、画出单通道心电图机原理框图4、画出基于测振法原理的无创血压自动测量的原理框图。

5、画出床边多参数监护仪主控板系统连接框图6、画出中央监护系统的组成架构框图7、画出心脏除颤器的原理框图8、画出除颤监护仪工作原理框图三、基本电路分析1、耗能电路分析2、屏蔽驱动电路原理分析3、右腿驱动电路分析4、心电图机中电极脱落检测电路、导联切换电路、电池电量指示电路、充电电路、充电指示电路、交直流切换电路5、图7-35电路分析四、设计计算题1、三运放电路计算（例3-1），习题3-2。

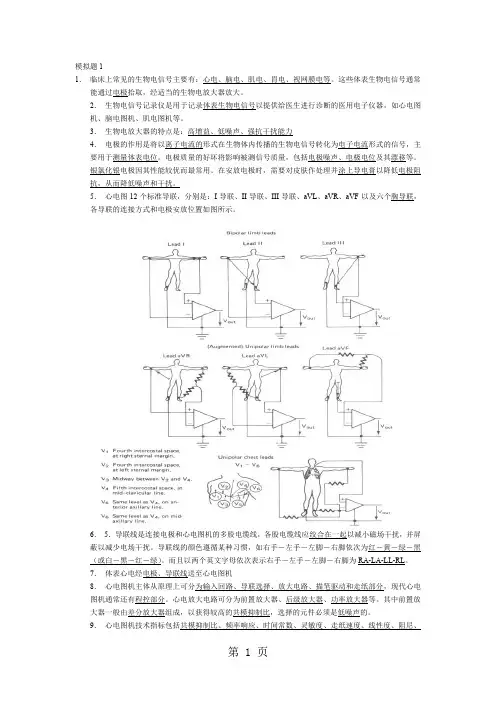

模拟题11．临床上常见的生物电信号主要有：心电、脑电、肌电、胃电、视网膜电等。

这些体表生物电信号通常能通过电极拾取，经适当的生物电放大器放大。

2．生物电信号记录仪是用于记录体表生物电信号以提供给医生进行诊断的医用电子仪器，如心电图机、脑电图机、肌电图机等。

3．生物电放大器的特点是：高增益、低噪声、强抗干扰能力4．电极的作用是将以离子电流的形式在生物体内传播的生物电信号转化为电子电流形式的信号，主要用于测量体表电位。

电极质量的好坏将影响被测信号质量，包括电极噪声、电极电位及其漂移等。

银氯化银电极因其性能较优而最常用。

在安放电极时，需要对皮肤作处理并涂上导电膏以降低电极阻抗，从而降低噪声和干扰。

5．心电图12个标准导联，分别是：I导联、II导联、III导联、aVL、aVR、aVF以及六个胸导联，各导联的连接方式和电极安放位置如图所示。

6．5．导联线是连接电极和心电图机的多股电缆线，各股电缆线应绞合在一起以减小磁场干扰，并屏蔽以减少电场干扰。

导联线的颜色遵循某种习惯，如右手－左手－左脚－右脚依次为红－黄－绿－黑（或白－黑－红－绿）。

而且以两个英文字母依次表示右手－左手－左脚－右脚为RA-LA-LL-RL。

7．体表心电经电极、导联线送至心电图机8．心电图机主体从原理上可分为输入回路、导联选择、放大电路、描笔驱动和走纸部分，现代心电图机通常还有程控部分。

心电放大电路可分为前置放大器、后级放大器、功率放大器等。

其中前置放大器一般由差分放大器组成，以获得较高的共模抑制比，选择的元件必须是低噪声的。

9．心电图机技术指标包括共模抑制比、频率响应、时间常数、灵敏度、走纸速度、线性度、阻尼、电安全性能等。

10．大脑皮层的电活动可以是自发的或诱发的。

在现代脑电图学中，根据频率与振幅的不同将脑电波分α波、β波、θ波和δ波。

11．共模抑制比可表示为CMRR=Ad/Acm （其中Ad为系统总的差模增益，Acm为系统总的共模增益。

全国医学高职高专院校同步辅导教材供检验技术专业用临床检验仪器习题集（第2版）2015.12目录第一章离心机1.离心机工作原理:离心是利用旋转运动的离心力以及物质的沉降系数或浮力密度的差异进行分离。

悬浮液在高速旋转下，由于巨大的离心力作用，使悬浮的微小颗粒（细胞器、生物大分子的沉淀等）以一定的速度沉降，从而使溶液得以分离，颗粒的沉降速度取决于离心机的转速、颗粒的质量、大小和密度。

2. 相对离心力和沉降速度:相对离心力：是指在离心场中，作用于颗粒的离心力相当于地球重力的倍数，单位是重力加速度“g”。

沉降速度：在强大离心力作用下，单位时间内物质运动的距离。

3．常用的离心方法(1)差速离心法(又称分步离心法)在同一离心条件下，采用不同的离心速度和离心时间,使沉降速度不同的颗粒分步离心的方法。

差速离心主要用于分离大小和密度差异较大的颗粒。

差速离心法的优点是：操作简单，离心后用倾倒法即可将上清液与沉淀分开，并可使用容量较大的角式转子；分离时间短、重复性高；样品处理量大。

缺点是：分辨率有限、分离效果差，不能一次得到纯颗粒；壁效应严重等。

(2)密度梯度离心法(又称区带离心法)分为速率区带离心法和等密度区带离心法。

优点：具有很好的分辨率，分离效果好，可一次获得较纯颗粒；适用范围广并可防止已形成区带由于对流而引起混合。

缺点是：离心时间较长；需要制备梯度液；操作严格，不宜掌握。

4. 离心机的分类与结构（1）低速离心机10000r以内，RCF15000g以内，它主要用作血浆、血清的分离及脑脊液、胸腹水、尿液等有形成份的分离；高速离心机20000-25000r以内，RCF89000g以内，它主要用于临床实验室分子生物学中的DNA、RNA的分离和基础实验室对各种生物细胞、无机物溶液、悬浮液及胶体溶液的分离、浓缩、提纯样品等；超速离心机50000-80000r以内，RCF510000g以内：制备型超速离心机主要用于生物大分子、细胞器和病毒等的分离纯化，能使亚细胞器分级分离，并可用于测定蛋白质及核酸的分子量；（2）离心机的结构:离心机的结构由转动装置、速度控制系统、定时器、离心套管、温度控制系统、真空系统等，高速和超速离心机一定有制冷系统。

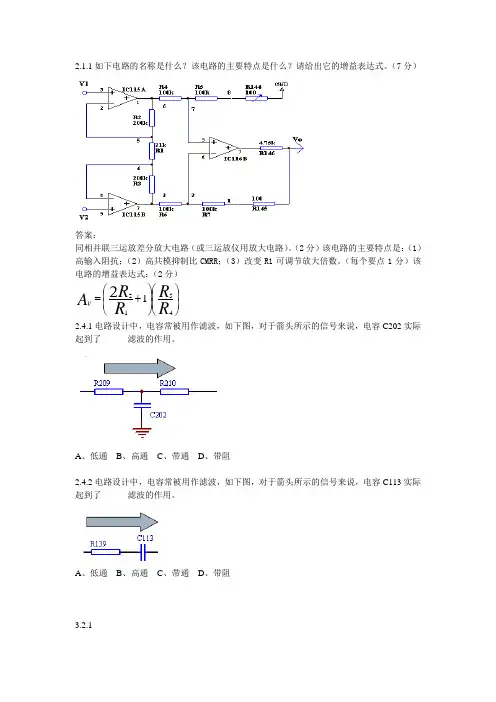

2.1.1如下电路的名称是什么？该电路的主要特点是什么？请给出它的增益表达式。

（7分）答案：同相并联三运放差分放大电路（或三运放仪用放大电路）。

（2分）该电路的主要特点是：（1）高输入阻抗；（2）高共模抑制比CMRR ；（3）改变R1可调节放大倍数。

（每个要点1分）该电路的增益表达式：（2分）2.4.1电路设计中，电容常被用作滤波，如下图，对于箭头所示的信号来说，电容C202实际起到了 滤波的作用。

A 、低通B 、高通C 、带通D 、带阻2.4.2电路设计中，电容常被用作滤波，如下图，对于箭头所示的信号来说，电容C113实际起到了 滤波的作用。

A 、低通B 、高通C 、带通D 、带阻3.2.1⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛+=RR R R A V 451212如上图所示为心电图机1mV定标电路，试分析其工作原理，回答下述问题：1、心电图机的1mV定标电路的主要作用是什么？简述心电图机定标的过程。

（5分）2、1mV的标准信号产生后是加在放大器U100B的哪个端口（5、6或7）？（2分）3、试分析三极管VT102和稳压二极管VD101的作用。

（4分）4、请给出1mV定标电压的推算过程和最终表达式。

（4分）答案：1、1mV定标发生电路的作用是为了衡量描记的心电图波形幅度，校准心电图机的灵敏度。

（2分）例如，当选择心电图机的灵敏度为10mm/mV时，如果用1mV定标发生电路给前置放大器输入1mV的矩形波信号，记录纸上就应该描记出10mm的矩形波。

如果此时记录纸上描记的波形幅度与10mm有偏差，则说明整机的灵敏度有误差，需要调整，这个过程就称为定标。

（3分）2、5号端口。

（2分）3、三极管的作用：控制信号有效（为低电平）时，三极管导通，将+8V的电压送往稳压二极管及1mV定标发生电路。

（2分）二极管的作用，在外加+8V信号的条件下，稳定输出+6.8V的电压作为定标电流的参考电压。

（2分）4、稳压二极管稳定输出 6.8V的电压，则A点的电压可表示为：VA = 6.8V*R137 / (R137+R136+RP100)。

常用电子仪器使用练习1. 引言电子仪器在现代科学研究、工程技术以及日常生活中起着重要的作用。

了解和熟练使用常用的电子仪器已经成为科技工作者和工程师的基本技能之一。

本文将介绍几种常用的电子仪器，并提供一些使用练习，帮助读者加深对这些仪器的理解和掌握。

2. 万用表2.1 仪器简介万用表是一种常见的测量电流、电压和电阻的仪器。

它通常由一个数字显示屏、旋钮等组成。

万用表可以用来测量直流和交流电流、电压，以及各种电子器件的电阻值。

2.2 使用练习练习1：测量电池电压1.仔细阅读万用表的使用说明书，了解如何选择测量范围和如何使用探头。

2.将万用表开关设置为电压测量模式。

3.将红色探头连接到电池正极，黑色探头连接到电池负极。

4.读取万用表显示的电压值。

练习2：测量电阻值1.将万用表开关设置为电阻测量模式。

2.将待测电子器件的引线与探头连接。

3.读取万用表显示的电阻值。

3. 示波器3.1 仪器简介示波器是一种用来显示电信号波形的仪器。

它可以显示电压随时间变化的图形，并可以帮助我们观察和分析电路中的各种信号。

3.2 使用练习练习1：观察正弦波信号1.连接示波器探头到电路的输出端口。

2.打开示波器，调整垂直和水平控制旋钮，使得波形在屏幕上显示清晰。

3.观察示波器屏幕上显示的波形，尝试调整示波器的垂直和水平缩放，观察波形的变化。

练习2：观察方波信号1.将示波器探头连接到方波信号的输出端口。

2.调整垂直和水平控制旋钮，使方波信号在示波器屏幕上显示完整。

3.观察示波器显示的方波信号，并尝试调整垂直和水平缩放，观察波形的变化。

4. 功率计4.1 仪器简介功率计是一种用来测量电路功率消耗的仪器。

它可以测量电路中的电流和电压，并计算功率值。

功率计在电路设计、能耗分析等领域起着重要的作用。

4.2 使用练习练习：测量电路功率1.连接功率计的输入端口到待测电路的电压和电流输出端口。

2.打开功率计，选择正确的电流和电压测量范围。

3.读取功率计显示的功率值。

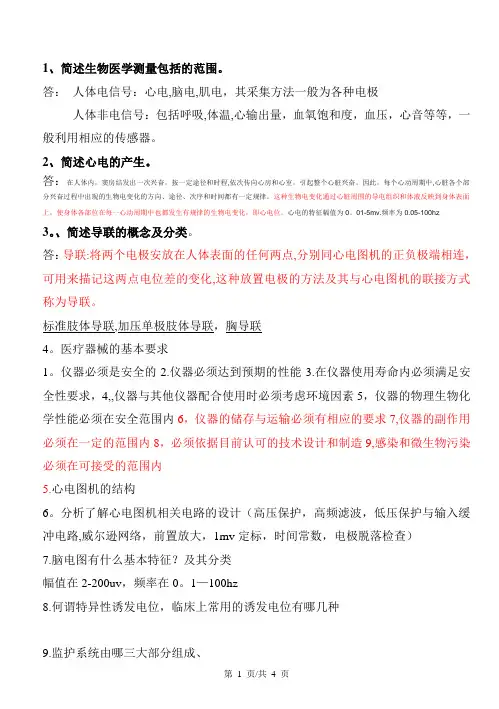

1、简述生物医学测量包括的范围。

答：人体电信号：心电,脑电,肌电，其采集方法一般为各种电极人体非电信号：包括呼吸,体温,心输出量，血氧饱和度，血压，心音等等，一般利用相应的传感器。

2、简述心电的产生。

答：在人体内，窦房结发出一次兴奋，按一定途径和时程,依次传向心房和心室，引起整个心脏兴奋。

因此，每个心动周期中,心脏各个部分兴奋过程中出现的生物电变化的方向、途径、次序和时间都有一定规律。

这种生物电变化通过心脏周围的导电组织和体液反映到身体表面上，使身体各部位在每一心动周期中也都发生有规律的生物电变化，即心电位。

心电的特征幅值为0。

01-5mv.频率为0.05-100hz 3。

、简述导联的概念及分类。

答：导联:将两个电极安放在人体表面的任何两点,分别同心电图机的正负极端相连，可用来描记这两点电位差的变化,这种放置电极的方法及其与心电图机的联接方式称为导联。

标准肢体导联,加压单极肢体导联，胸导联4。

医疗器械的基本要求1。

仪器必须是安全的2.仪器必须达到预期的性能3.在仪器使用寿命内必须满足安全性要求，4,,仪器与其他仪器配合使用时必须考虑环境因素5，仪器的物理生物化学性能必须在安全范围内6，仪器的储存与运输必须有相应的要求7,仪器的副作用必须在一定的范围内8，必须依据目前认可的技术设计和制造9,感染和微生物污染必须在可接受的范围内5.心电图机的结构6。

分析了解心电图机相关电路的设计（高压保护，高频滤波，低压保护与输入缓冲电路,威尔逊网络，前置放大，1mv定标，时间常数，电极脱落检查）7.脑电图有什么基本特征？及其分类幅值在2-200uv，频率在0。

1—100hz8.何谓特异性诱发电位，临床上常用的诱发电位有哪几种10。

心率测量包括哪两种心率，如何检测通过在心电波形中检测R波的方法来测定瞬时心率和平均心率。

11.常见的呼吸测量方法与原理及其电路设计热敏式呼吸测量阻抗式呼吸测量12,说出三种无创血压测量的方法及其原理。

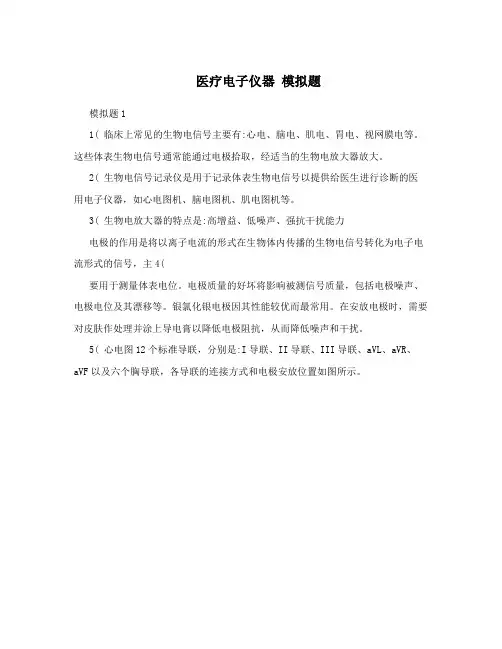

医疗电子仪器模拟题模拟题11( 临床上常见的生物电信号主要有:心电、脑电、肌电、胃电、视网膜电等。

这些体表生物电信号通常能通过电极拾取，经适当的生物电放大器放大。

2( 生物电信号记录仪是用于记录体表生物电信号以提供给医生进行诊断的医用电子仪器，如心电图机、脑电图机、肌电图机等。

3( 生物电放大器的特点是:高增益、低噪声、强抗干扰能力电极的作用是将以离子电流的形式在生物体内传播的生物电信号转化为电子电流形式的信号，主4(要用于测量体表电位。

电极质量的好坏将影响被测信号质量，包括电极噪声、电极电位及其漂移等。

银氯化银电极因其性能较优而最常用。

在安放电极时，需要对皮肤作处理并涂上导电膏以降低电极阻抗，从而降低噪声和干扰。

5( 心电图12个标准导联，分别是:I导联、II导联、III导联、aVL、aVR、aVF以及六个胸导联，各导联的连接方式和电极安放位置如图所示。

6( 5(导联线是连接电极和心电图机的多股电缆线，各股电缆线应绞合在一起以减小磁场干扰，并屏蔽以减少电场干扰。

导联线的颜色遵循某种习惯，如右手,左手,左脚,右脚依次为红,黄,绿,黑(或白,黑,红,绿)。

而且以两个英文字母依次表示右手,左手,左脚,右脚为RA-LA-LL-RL。

7( 体表心电经电极、导联线送至心电图机8( 心电图机主体从原理上可分为输入回路、导联选择、放大电路、描笔驱动和走纸部分，现代心电图机通常还有程控部分。

心电放大电路可分为前置放大器、后级放大器、功率放大器等。

其中前置放大器一般由差分放大器组成，以获得较高的共模抑制比，选择的元件必须是低噪声的。

9( 心电图机技术指标包括共模抑制比、频率响应、时间常数、灵敏度、走纸速度、线性度、阻尼、电安全性能等。

10( 大脑皮层的电活动可以是自发的或诱发的。

在现代脑电图学中，根据频率与振幅的不同将脑电波分α波、β波、θ波和δ波。

11( 共模抑制比可表示为CMRR=Ad/Acm (其中Ad为系统总的差模增益，Acm为系统总的共模增益。

医用电子仪器知到章节测试答案智慧树2023年最新山东第一医科大学第一章测试1.人体结构、功能和状态特征的反映形式是____。

参考答案:null2.建立生理系统数学模型的方法有____和____两种。

参考答案:null3.现代医学仪器分类为（）。

参考答案:成像类仪器;生理类仪器;治疗类仪器;化学分析类仪器4.作为数学模型，一个黑箱问题实际上就是构造一个联系输入与输出的____ 。

参考答案:null5.在生物测量中存在诸多噪声，比如在心电采集中的肌电信号就被视为噪声。

（）参考答案:对第二章测试1.形成干扰的三个条件包括干扰源，____与____三个方面。

参考答案:null2.____是指辐射的电磁能量试图通过一个屏蔽时所遭受到的能量总衰减值。

参考答案:null3.以下属于近场电容性（电场）耦合抑制措施为（）。

参考答案:在印刷电路板中进行破坏;采用差动输入方式;导联线采用屏蔽线;采用悬浮电源供电4.噪声分有色噪声和____两种，其中有色噪声只与____有关，与处在哪个频率无关。

参考答案:null5.在生物信号测量系统的低噪声设计中，噪声系数作为低噪声设计的指标。

（）参考答案:错6.减低器件的热噪声可以采取的措施为（）。

参考答案:降低温度;降低电阻的阻值;减小频带;减少额外的串联电阻第三章测试1.高精度运算放大器的开环增益一定很____。

参考答案:null2.高速运算放大器以____高，建立时间____和频带宽为主要特征。

参考答案:null3.滤波器电路按照幅频特性来分包括（）。

参考答案:带阻滤波器;高通滤波器;带通滤波器;低通滤波器4.光电隔离放大器的前后级之间不能有任何____的连接，因此前级放大器可以采用____变换器供电。

参考答案:null5.专用仪用运放具有高输入阻抗，高共模抑制比和增益可调等优点，常被用于生物信号的采集。

（）参考答案:对6.滤波器的归一化设计是常用的滤波器设计方法，即把所有的有源滤波器的设计归结成截止频率为____rad/s的低通滤波器的设计。

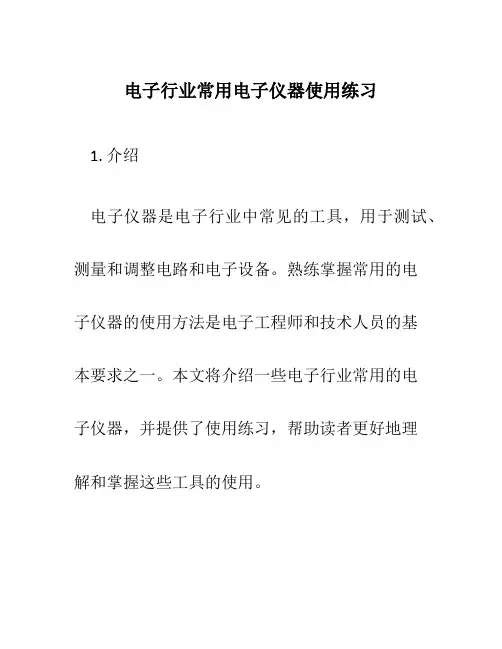

电子行业常用电子仪器使用练习1. 介绍电子仪器是电子行业中常见的工具，用于测试、测量和调整电路和电子设备。

熟练掌握常用的电子仪器的使用方法是电子工程师和技术人员的基本要求之一。

本文将介绍一些电子行业常用的电子仪器，并提供了使用练习，帮助读者更好地理解和掌握这些工具的使用。

2. 示波器2.1 什么是示波器示波器是一种用于显示电压随时间变化的波形的仪器。

它通过将电压信号转换为图像，将电子信号可视化，以便分析和测量。

示波器可以帮助工程师观察电路中的各种信号，例如交流信号、脉冲信号和数字信号等。

2.2 示波器的使用练习练习1：使用示波器测量交流电压1.将示波器的探头的连接线分别连接至待测电路的正负极端。

2.调整示波器的触发电平和触发方式，以获得稳定的波形显示。

3.调整示波器的水平和垂直缩放，以便清晰地观察波形的细节。

4.记录波形的幅值、频率和周期等参数。

练习2：使用示波器观察数字信号1.将示波器的探头的连接线分别连接至待测数字电路的输入输出端口。

2.设置示波器的触发方式为边沿触发，并选择要触发的边沿类型。

3.调整示波器的水平和垂直缩放，以便清晰地观察数字信号的高低电平和上升/下降沿。

4.记录数字信号的高低电平时间和上升/下降沿的时间。

3. 万用表3.1 什么是万用表万用表是一种用于测量电压、电流和电阻等电信号的仪器。

它可以用于测量直流和交流信号。

万用表通常具有多个测量模式和测量范围，适用于各种不同的电子测试需求。

3.2 万用表的使用练习练习1：测量电流1.将万用表的选择旋钮调整到电流测量模式。

2.将万用表的测量引线依次连接至电路中的待测电流的连通点。

3.读取万用表上显示的电流值。

练习2：测量电压1.将万用表的选择旋钮调整到电压测量模式。

2.将万用表的测量引线依次连接至电路中的待测电压的连通点。

3.读取万用表上显示的电压值。

练习3：测量电阻1.将万用表的选择旋钮调整到电阻测量模式。

2.将万用表的测量引线依次连接至待测电阻的两端。

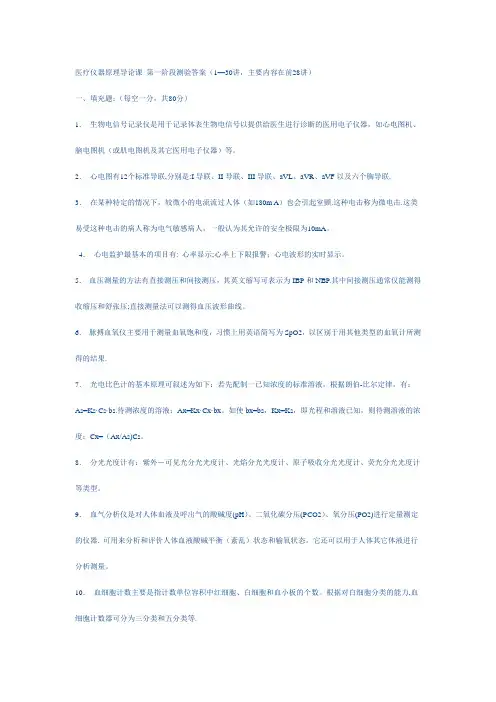

医疗仪器原理导论课第一阶段测验答案（1—30讲，主要内容在前28讲）一、填充题：（每空一分，共80分）1．生物电信号记录仪是用于记录体表生物电信号以提供给医生进行诊断的医用电子仪器，如心电图机、脑电图机（或肌电图机及其它医用电子仪器）等。

2．心电图有12个标准导联,分别是:I导联、II导联、III导联、aVL、aVR、aVF以及六个胸导联.3．在某种特定的情况下，较微小的电流流过人体（如180m A）也会引起室颤.这种电击称为微电击.这类易受这种电击的病人称为电气敏感病人，一般认为其允许的安全极限为10mA。

4．心电监护最基本的项目有: 心率显示;心率上下限报警；心电波形的实时显示。

5．血压测量的方法有直接测压和间接测压，其英文缩写可表示为IBP和NBP.其中间接测压通常仅能测得收缩压和舒张压;直接测量法可以测得血压波形曲线。

6．脉搏血氧仪主要用于测量血氧饱和度，习惯上用英语简写为SpO2，以区别于用其他类型的血氧计所测得的结果.7．光电比色计的基本原理可叙述为如下：若先配制一已知浓度的标准溶液，根据朗伯-比尔定律，有：As=Ks·Cs·bs.待测浓度的溶液：Ax=Kx·Cx·bx。

如使bx=bs，Kx=Ks，即光程和溶液已知，则待测溶液的浓度：Cx=（Ax/As)Cs。

8．分光光度计有：紫外－可见光分光光度计、光焰分光光度计、原子吸收分光光度计、荧光分光光度计等类型。

9．血气分析仪是对人体血液及呼出气的酸碱度(pH）、二氧化碳分压(PCO2）、氧分压(PO2)进行定量测定的仪器. 可用来分析和评价人体血液酸碱平衡（紊乱）状态和输氧状态。

它还可以用于人体其它体液进行分析测量。

10．血细胞计数主要是指计数单位容积中红细胞、白细胞和血小板的个数。

根据对白细胞分类的能力,血细胞计数器可分为三分类和五分类等.11．现代医学成像系统类型有：X线成像；磁共振成像；核医学成像；超声成像；热成像；光学成像. 12．当X线穿过受体时，由于它与物质间的相互作用，产生吸收和散射,使输出的光子数N少于输入的光子数No，称为X线衰减，并以常数μ表示衰减的快慢，该常数称为衰减系数。

现代医学电子仪器原理与设计考试重点现代医学电子仪器原理与设计考试重点第一章医学仪器概述 1、人体系统的特征人体是一个复杂的自然系统，分为器官自控制系统、神经控制系统、内分泌系统和免疫系统。

器官自控制系统具有不受神经系统和内分泌系统控制的机制，如心脏的收缩与舒张。

神经控制系统是一种由神经进行快速反应的控制调节机制，如人的喜怒哀乐。

内分泌系统通过循环系统的路径将信息传到全身细胞进行控制。

免疫系统识别异物，排斥异物。

2、人体控制功能的特点负反馈机制、双重支配性、多重层次性、适应性、非线性。

3、生物信号的基本特性不稳定性、非线性、概率性、信号弱、噪声强、频率范围低。

4、生物信号类型电信号机体的各种生物电利用材料的物理变化非电信号利用化学反应把化学成分、浓度转换成电信号利用生物活性物质选择性识别来测定生化性质 5、医学电子仪器从功能上来说主要有生理信号检测和治疗两大类。

6、医学电子仪器的基本构成 1)生物信号采集系统包括被测对象、传感器或电极 2)生物信号处理系统包括信号与处理和信号处理预处理一般包括过压保护、放大、识别4)辅助系统包括控制和反馈、数据存储和传输、标准信号产生和外加能量源控制和反馈分为开环和闭环两种调节控制系统。

手动控制、时间程序控制均属开环控制;通过反馈回路对控制对象进行调节的自动控制系统称为闭环系统。

外加能量源是指仪器向人体施加的能量准确度---越小越好，不存在准确度为零的仪器，准确度也称为精度准确度=精密度可以表示在相同条件下用同一种方法测量所得数值的接近程度。

3) 输入阻抗---越大越好，外加输入变量与相应应变量之比生物放大电极应大于输入电阻的100倍电极-皮肤接触电阻 2~150K 引线和保护电阻 10~30K 体表电极 10~150K 4) 灵敏度输出变化量与引起它变化的输入变化量之比。

当输入为单位输入量是，输出量的大小即为灵敏度的量值。

5)频率响应仪器保持线性输出时允许其输入频率范围的变化，是衡量系统增益随频率变化的尺度 6)信噪比信号功率PS与噪声功率PN 之比 7)零点漂移仪器的输入量在恒定不变干扰源：能产生一定的电磁能量而影响周围电路正常工作的物体或设备主要干扰是近场50赫兹干扰源，因为生物电信号中大都包含有50赫兹的频率成分，而且生物电信号的强度远小于50赫兹的干扰。

医学仪器概念要点（1）ECG中的P、QRS、T波是怎样产生。

P:心脏的激动发源于窦房结，然后传导到达心房。

P波由心房除极所产生，是每一波组中的第一波，它反映了左、右心房的除极过程。

前半部分代表右房，后半部分代表左房。

QRS: 典型的QRS波群包括三个紧密相连的波，第一个向下的波称为Q波，继Q波后的一个高尖的直立波称为R波，R 波后向下的波称为S波。

因其紧密相连，且反映了心室电激动过程，故统称为QRS波群。

这个波群反映了左、右两心室的除极过程。

T: T波位于S-T段之后，是一个比较低而占时较长的波，它是心室复极所产生的。

（2）标准导联系统有哪些?他们之间有什么关系？特殊的电极组和其连接到放大器的方法称为导联三角导联加压导联单极胸导联（3）什么是心肌的除极和复极?心肌的除极：心肌细胞兴奋时，膜内电位由静息状态时的-90mV上升到+30mV左右，构成了动作电位的上升支，称为心肌的除极过程。

心肌的复极：心肌细胞膜去极化后,再向静息电位(极化状态)恢复的过程。

（4）希氏束电图主要诊断什么?测量希氏束电图采用什么方法.希氏束电图用于诊断房室间阻滞的具体部位，对于心脏疾病的诊断具有重要意义。

根据心脏电传导顺序，希氏束电图位于心房和心室的除极信号中间，即位于P波和QRS波之间。

测量希氏束电图方法：导管法和体表法。

导管法采用心导管电极从从股静脉插入到三尖瓣口处，引出信号，经放大处理，进行测量。

体表法是从体表通过心电平均技术描记希氏束电图。

（5）心室后电位主要诊断什么?怎样测量心室后电位?心室后电位也称为心室晚电位(ventricular late potentials)。

它开始出现在QRS波后的S-T段。

具有心室后电位的病人容易产生室性心动过速和室颤，存在突然死亡的危险。

和希氏束电图类似，心室晚电位可以使用腔内电极、心外膜电极和体表心电图三种方法测量。

晚电位是预测患者是否有高危的室性心动过速的一种特殊的高频心电检测方法。

A卷一、选择题 41、心电图Ⅱ导联接法为:B2、引起心电图机灵敏度过低的原因不可能是：CA。

交流电源电压过低 B。

机内直流稳压电路故障 C. 放大器和封闭电路漏电 D.记录器线圈局部短路3、由心房的激动所产生,前一半主要由右心房产生，后一半主要由左心房产生的是:AA。

P波 B。

T波 C.U波 D。

QRS复合波4、探测心脏某一局部区域电位变化时，使参考电极在测量中始终保持为零电位称为：BA。

双极导联 B。

单极导联 C.复合导联 D。

零导联二、是非题41、心电图机的时间常数ζ的数值是指在直流输入时,心电图机描记的信号输出幅度将随时间的增加，从100%下降到37％左右所需的时间。

√2、耐极化电压对心电图测量的影响不大，不会产生基线漂移现象.╳3、细胞极化状态是指细胞处于静息状态时，细胞膜外电位大于细胞膜内电位√4、P波:代表心室肌复极化过程的电位变化。

╳三、名词解释1、电极电位答：金属电极放入电解液中，在金属表面形成电极材料和电解液之间的电位差称为电极电位。

2、非极化电极答：不需要能量，电流能自动通过电极-电解溶液界面的电极称为非极化电极.四、简答题1、简述影响EGG精确测量的因素？答：(1)正确的电极放置（2）电极与皮肤接触良好 (3）导联选择正确（4)排除外部干扰2.。

心电图机主体从原理上可分为哪几部分？答：输入部分、放大部分、记录部分、走纸部分、控制部分、电源部分。

五、问答题：1、在ECG-6511中，采用了锁相技术来作传动走纸电机的调速和稳速控制，使走纸速度准确，请解释锁相环实现电机调速和稳速的原理。

答：晶振产生两种标准频率用来作为两种走纸速度的控制信号,此信号与速度传感器检测的电机实际转动速度信号一块送到锁相环的鉴相器中,两种信号作比较，经滤波电路后，作为电机转速的控制信号，实现电机的速度调节.2。

脑电图机是什么？简述其工作原理并说明其特点。

答：脑电图机是用来测量脑电信号的生物电放大器，脑电放大器的工作原理与心电放大器基本相同,但由于脑电信号的幅值范围为10－100μV，其放大器有增益更高；更高的共模抑制比；噪声更小；对电源的纹波系数亦有更高要求;更高的输入阻抗；更小的基线漂移等特点。

医学实验仪器使用及基本操作练习题第一部分：实验仪器的基本操作1. 什么是医学实验仪器？- 医学实验仪器是一种用于医学实验和研究的工具。

它们被设计用于测量、监测和分析生物体内的各种参数和指标。

2. 列举常见的医学实验仪器类型及其用途。

- 血压计：用于测量血压。

- 心电图机：用于记录心电图，以评估心脏功能。

- 血糖仪：用于测量血糖水平。

- 呼吸机：用于支持患者的呼吸功能。

- 离心机：用于离心分离样本中的固液混合物。

- 输液泵：用于输送液体药物到患者体内。

3. 怎样正确使用医学实验仪器？- 在使用医学实验仪器之前，首先要仔细阅读并理解相关的操作手册和安全说明。

- 检查仪器是否处于正常工作状态，确保电源和连接线都已插好。

- 根据需要调整仪器的设置和参数，如时间、温度或压力。

- 用正确的方法将样本放置在仪器中，并按照仪器操作步骤执行测量或分析。

- 注意观察和记录仪器显示的结果。

- 在使用完毕后，及时清洁和维护仪器，以保证其正常工作和寿命。

第二部分：基本操作练题1. 如何正确使用血压计？- 贴合袖带：将血压计的袖带紧贴在被测者的上臂上，确保袖带与皮肤贴合，并且不过紧或过松。

- 定位听诊头：将听诊头放置在被测者的肱动脉位置，通常在上臂内侧的腋窝附近。

- 充气和放气：利用血压计的手柄充气袖带，直到听到心音消失的位置，然后缓慢放气。

- 记录结果：注意记录下收缩压和舒张压的数值，以及被测者的脉搏。

2. 心电图机的正确使用步骤是什么？- 将心电图机连接到被测者，使用正确的电极贴片。

- 打开心电图机并设置参数，如速度和增益。

- 确保被测者舒适并保持静止，避免移动干扰信号。

- 按下记录按钮开始记录心电图，持续一段时间。

- 完成记录后，打印心电图结果并保存到文件或纸张上。

3. 血糖仪的使用步骤是什么？- 准备测试：选择一个干净的测试区域，如手指。

清洁该区域，并用消毒酒精擦拭。

- 获取血样：使用血糖仪提供的穿刺装置轻刺破皮肤，然后用试纸吸收血液。

全国医学高职高专院校同步辅导教材供检验技术专业用临床检验仪器习题集（第2版）2015.12目录第一章离心机 (1)第二章临床分析化学仪器 (5)第三章自动生化分析相关仪器 (10)第四章免疫分析相关仪器 (12)第五章微生物学检验相关仪器 (14)第六章临床电化学分析技术相关仪器 (16)第七章电泳技术相关仪器 (18)第八章血液分析相关仪器 (20)第九章尿液分析相关仪器 (22)第十章DNA与蛋白质检验仪器 (24)第一章离心机1.离心机工作原理:离心是利用旋转运动的离心力以及物质的沉降系数或浮力密度的差异进行分离。

悬浮液在高速旋转下，由于巨大的离心力作用，使悬浮的微小颗粒（细胞器、生物大分子的沉淀等）以一定的速度沉降，从而使溶液得以分离，颗粒的沉降速度取决于离心机的转速、颗粒的质量、大小和密度。

2. 相对离心力和沉降速度:相对离心力：是指在离心场中，作用于颗粒的离心力相当于地球重力的倍数，单位是重力加速度“g”。

沉降速度：在强大离心力作用下，单位时间内物质运动的距离。

3．常用的离心方法(1)差速离心法(又称分步离心法)在同一离心条件下，采用不同的离心速度和离心时间,使沉降速度不同的颗粒分步离心的方法。

差速离心主要用于分离大小和密度差异较大的颗粒。

差速离心法的优点是：操作简单，离心后用倾倒法即可将上清液与沉淀分开，并可使用容量较大的角式转子；分离时间短、重复性高；样品处理量大。

缺点是：分辨率有限、分离效果差，不能一次得到纯颗粒；壁效应严重等。

(2)密度梯度离心法(又称区带离心法)分为速率区带离心法和等密度区带离心法。

优点：具有很好的分辨率，分离效果好，可一次获得较纯颗粒；适用范围广并可防止已形成区带由于对流而引起混合。

缺点是：离心时间较长；需要制备梯度液；操作严格，不宜掌握。

4. 离心机的分类与结构（1）低速离心机10000r以内，RCF15000g以内，它主要用作血浆、血清的分离及脑脊液、胸腹水、尿液等有形成份的分离；高速离心机20000-25000r以内，RCF89000g以内，它主要用于临床实验室分子生物学中的DNA、RNA的分离和基础实验室对各种生物细胞、无机物溶液、悬浮液及胶体溶液的分离、浓缩、提纯样品等；超速离心机50000-80000r以内，RCF510000g以内：制备型超速离心机主要用于生物大分子、细胞器和病毒等的分离纯化，能使亚细胞器分级分离，并可用于测定蛋白质及核酸的分子量；（2）离心机的结构:离心机的结构由转动装置、速度控制系统、定时器、离心套管、温度控制系统、真空系统等，高速和超速离心机一定有制冷系统。

填空：第一章：概述1.医学仪器主要用于对人的疾病进行和。

2.共模抑制比定义为与之比。

3.信噪比定义为与之比。

4.频率响应是指仪器保持时，允许的范围，它是衡量系统增益随频率变化的一个尺度。

5.仪器的灵敏度是指与之比。

6.从人体拾取的生物信号不仅、而且。

常见的交流感应噪声和电磁感应噪声危害较大。

一般来说，更有意义。

7.精密度是指指仪器对测量结果区分程度的一种度量。

用它可以表示在条件下所得数值的接近程度。

8.医用仪器的检测对象是人体。

应确保、、和，有时因产生的危害也是不允许的。

9.医学仪器按用途可分为两大类：和。

10.生物信号一般为、信号，常见的和危害较大。

一般来说，更有意义。

11.生物信号一般为、信号，必须尽量采取各种措施,使噪声影响减至最小。

一般来说，更有意义。

12.输入量时，输出量而上、下漂动、缓慢变化的现象称为零点漂移。

13.在医学仪器的临床应用中，操作者为医生或医辅人员，因此要求医学仪器必须、、。

14.由一个实际系统构造一个模型的任务一般包括两方面的内容：第一是第二是。

15.模型的有效性用符合程度来度量，它可分以下三个不同级别的模型有效：；；。

16.物理模型，根据其与原型相似的形式可分为如下四种类型：；；；。

17.建立生理系统数学模型的方法主要有和两种。

18.医学仪器设计步骤：；；；；；。

第二章：噪声和干扰19.干扰形成的三个条件：、与。

20.生物信息测量中干扰耦合途径有：；；；；；。

21.生物医学测量系统中的主要噪声类型是：、、。

22.信号隔离是依靠或来传送信号的。

23.通常为了统一，用放大器的固有噪声作为放大器的噪声性能指标。

24.低噪声设计的目的是减小到最低程度。

通常为了统一，用时放大器的固有噪声作为放大器的噪声性能指标。

25.所谓屏蔽泛指在两个空间区域加以，用以控制从一个区域到另一个区域的传播。

26.隔离的方法是使两部分电路，，从而切断从一个电路进入另一个电路的。

第三章：信号处理27.根据生物电信号的特点以及通过电极的提取方式，对生物电放大器前置级提出下述要求：；；、；并设置保护电路。
