【CN209754384U】一种变压器用片式散热器法兰焊装设备【专利】

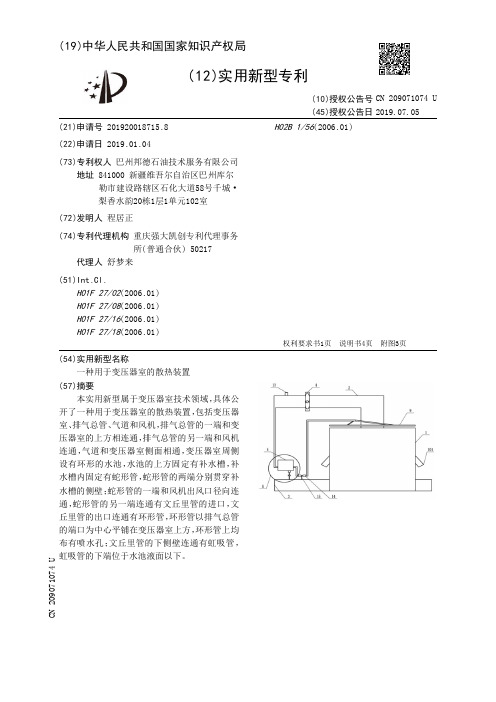

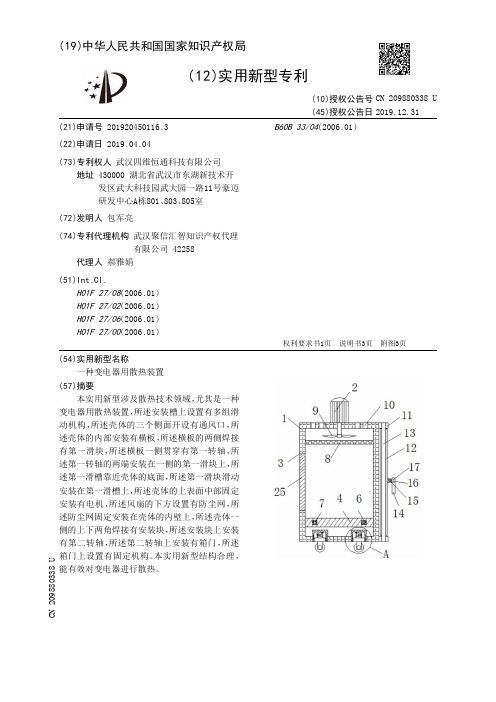

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920450116.3(22)申请日 2019.04.04(73)专利权人 武汉四维恒通科技有限公司地址 430000 湖北省武汉市东湖新技术开发区武大科技园武大园一路11号豪迈研发中心A栋801、803、805室(72)发明人 包军亮　(74)专利代理机构 武汉聚信汇智知识产权代理有限公司 42258代理人 郝雅娟(51)Int.Cl.H01F 27/08(2006.01)H01F 27/02(2006.01)H01F 27/06(2006.01)H01F 27/00(2006.01)B60B 33/04(2006.01)(54)实用新型名称一种变电器用散热装置(57)摘要本实用新型涉及散热技术领域，尤其是一种变电器用散热装置，所述安装槽上设置有多组滑动机构，所述壳体的三个侧面开设有通风口，所述壳体的内部安装有横板，所述横板的两侧焊接有第一滑块，所述横板一侧贯穿有第一转轴，所述第一转轴的两端安装在一侧的第一滑块上，所述第一滑槽靠近壳体的底面，所述第一滑块滑动安装在第一滑槽上，所述壳体的上表面中部固定安装有电机，所述风扇的下方设置有防尘网，所述防尘网固定安装在壳体的内壁上，所述壳体一侧的上下两角焊接有安装块，所述安装块上安装有第二转轴，所述第二转轴上安装有箱门，所述箱门上设置有固定机构。

本实用新型结构合理，能有效对变电器进行散热。

权利要求书1页 说明书3页 附图3页CN 209880338 U 2019.12.31C N 209880338U权　利　要　求　书1/1页CN 209880338 U1.一种变电器用散热装置，包括壳体(1)，所述壳体(1)底面固定安装有安装槽(21)，且安装槽(21)开口向下，所述安装槽(21)内通过减震机构固定安装有万向轮(24)，所述安装槽(21)上设置有多组滑动机构，其特征在于：所述壳体(1)的三个侧面开设有通风口(3)，所述壳体(1)的内部安装有横板(4)，所述横板(4)的两侧焊接有第一滑块(6)，所述横板(4)一侧贯穿有第一转轴(7)，所述第一转轴(7)的两端安装在一侧的第一滑块(6)上，所述壳体(1)两侧的内壁上设置有第一滑槽(5)，所述第一滑槽(5)靠近壳体(1)的底面，所述第一滑块(6)滑动安装在第一滑槽(5)上，所述壳体(1)的上表面中部固定安装有电机(2)，且壳体(1)的上表面开设有多个透气口(10)，所述电机(2)的输出轴延伸至壳体(1)的内部，且电机(2)的输出轴固定安装有风扇(9)，所述风扇(9)的下方设置有防尘网(8)，所述防尘网(8)固定安装在壳体(1)的内壁上，所述壳体(1)一侧的上下两角焊接有安装块(11)，所述安装块(11)上安装有第二转轴(13)，所述第二转轴(13)上安装有箱门(12)，所述箱门(12)上设置有固定机构。

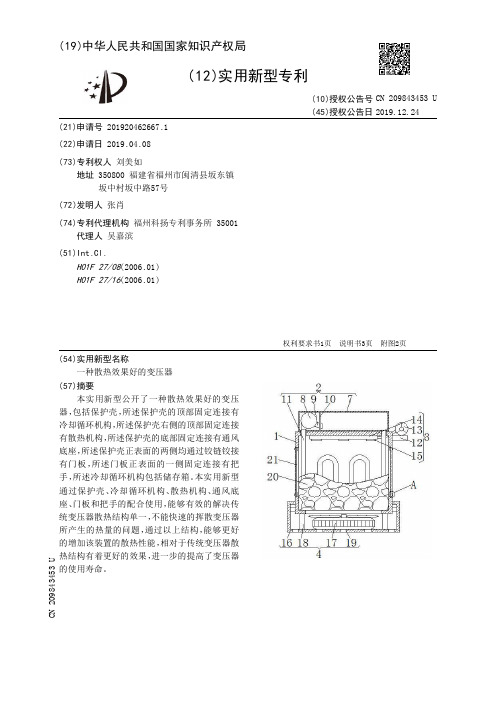

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920462667.1(22)申请日 2019.04.08(73)专利权人 刘美如地址 350800 福建省福州市闽清县坂东镇坂中村坂中路57号(72)发明人 张肖　(74)专利代理机构 福州科扬专利事务所 35001代理人 吴嘉滨(51)Int.Cl.H01F 27/08(2006.01)H01F 27/16(2006.01)(54)实用新型名称一种散热效果好的变压器(57)摘要本实用新型公开了一种散热效果好的变压器，包括保护壳，所述保护壳的顶部固定连接有冷却循环机构，所述保护壳右侧的顶部固定连接有散热机构，所述保护壳的底部固定连接有通风底座，所述保护壳正表面的两侧均通过铰链铰接有门板，所述门板正表面的一侧固定连接有把手，所述冷却循环机构包括储存箱。

本实用新型通过保护壳、冷却循环机构、散热机构、通风底座、门板和把手的配合使用，能够有效的解决传统变压器散热结构单一，不能快速的挥散变压器所产生的热量的问题，通过以上结构，能够更好的增加该装置的散热性能，相对于传统变压器散热结构有着更好的效果，进一步的提高了变压器的使用寿命。

权利要求书1页 说明书3页 附图2页CN 209843453 U 2019.12.24C N 209843453U权　利　要　求　书1/1页CN 209843453 U1.一种散热效果好的变压器，包括保护壳（1），其特征在于：所述保护壳（1）的顶部固定连接有冷却循环机构（2），所述保护壳（1）右侧的顶部固定连接有散热机构（3），所述保护壳（1）的底部固定连接有通风底座（4），所述保护壳（1）正表面的两侧均通过铰链铰接有门板（5），所述门板（5）正表面的一侧固定连接有把手（6）。

2.根据权利要求1所述的一种散热效果好的变压器，其特征在于：所述冷却循环机构（2）包括储存箱（7），所述储存箱（7）内腔的左侧固定连接有水泵（8），所述水泵（8）的右侧连通有软管（9），所述储存箱（7）内腔的左侧固定连接有隔板（10），所述软管（9）的右侧延伸至隔板（10）的右侧，所述水泵（8）的底部连通有U型管（11），所述U型管（11）的底部贯穿保护壳（1）的顶部并延伸至保护壳（1）的内腔，所述U型管（11）远离水泵（8）的一侧与储存箱（7）底部的右侧连通。

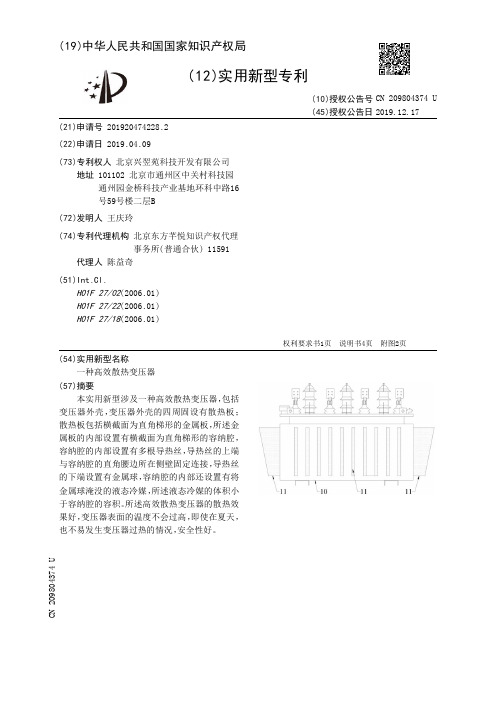

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920474228.2(22)申请日 2019.04.09(73)专利权人 北京兴翌苑科技开发有限公司地址 101102 北京市通州区中关村科技园通州园金桥科技产业基地环科中路16号59号楼二层B(72)发明人 王庆玲　(74)专利代理机构 北京东方芊悦知识产权代理事务所(普通合伙) 11591代理人 陈益奇(51)Int.Cl.H01F 27/02(2006.01)H01F 27/22(2006.01)H01F 27/18(2006.01)(54)实用新型名称一种高效散热变压器(57)摘要本实用新型涉及一种高效散热变压器，包括变压器外壳，变压器外壳的四周固设有散热板；散热板包括横截面为直角梯形的金属板，所述金属板的内部设置有横截面为直角梯形的容纳腔，容纳腔的内部设置有多根导热丝，导热丝的上端与容纳腔的直角腰边所在侧壁固定连接，导热丝的下端设置有金属球，容纳腔的内部还设置有将金属球淹没的液态冷媒，所述液态冷媒的体积小于容纳腔的容积。

所述高效散热变压器的散热效果好，变压器表面的温度不会过高，即使在夏天，也不易发生变压器过热的情况，安全性好。

权利要求书1页 说明书4页 附图2页CN 209804374 U 2019.12.17C N 209804374U权　利　要　求　书1/1页CN 209804374 U1.一种高效散热变压器，包括变压器外壳(10)，所述变压器外壳(10)的四周固设有散热板(11)，其特征在于：所述散热板(11)包括横截面为直角梯形的金属板(111)，所述金属板(111)的直角腰边所在侧壁与变压器外壳(10)的外侧壁焊接连接；所述金属板(111)的内部设置有横截面为直角梯形的容纳腔(112)，所述容纳腔(112)的内部设置有多根导热丝(114)，所述导热丝(114)的上端与容纳腔(112)的直角腰边所在侧壁固定连接，所述导热丝(114)的下端设置有金属球(115)，所述导热丝(114)的下端与金属球(115)固定连接；所述容纳腔(112)的内部还设置有将金属球(115)淹没的液态冷媒(113)，所述液态冷媒(113)的体积小于容纳腔(112)的容积。

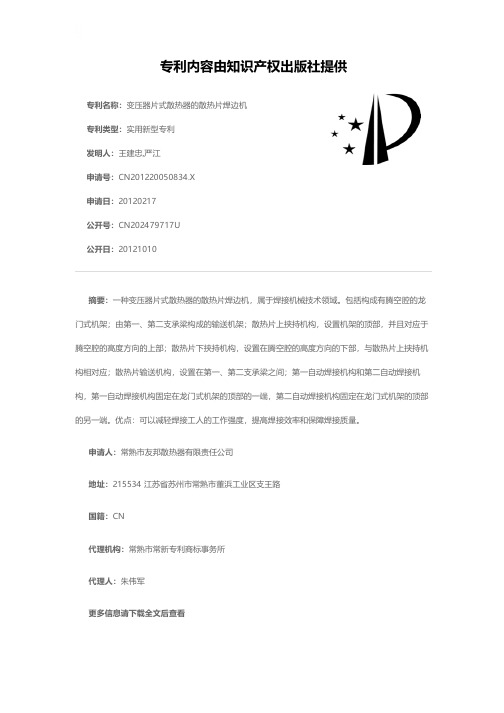

专利名称：变压器片式散热器的散热片焊边机专利类型：实用新型专利
发明人：王建忠,严江
申请号：CN201220050834.X
申请日：20120217
公开号：CN202479717U
公开日：
20121010
专利内容由知识产权出版社提供
摘要：一种变压器片式散热器的散热片焊边机，属于焊接机械技术领域。

包括构成有腾空腔的龙门式机架；由第一、第二支承梁构成的输送机架；散热片上挟持机构，设置机架的顶部，并且对应于腾空腔的高度方向的上部；散热片下挟持机构，设置在腾空腔的高度方向的下部，与散热片上挟持机构相对应；散热片输送机构，设置在第一、第二支承梁之间；第一自动焊接机构和第二自动焊接机构，第一自动焊接机构固定在龙门式机架的顶部的一端，第二自动焊接机构固定在龙门式机架的顶部的另一端。

优点：可以减轻焊接工人的工作强度，提高焊接效率和保障焊接质量。

申请人：常熟市友邦散热器有限责任公司
地址：215534 江苏省苏州市常熟市董浜工业区支王路
国籍：CN
代理机构：常熟市常新专利商标事务所
代理人：朱伟军
更多信息请下载全文后查看。

专利名称：一种变压器散热片点焊机专利类型：实用新型专利
发明人：张荣幸
申请号：CN201621314748.X
申请日：20161202
公开号：CN206200328U
公开日：
20170531
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种变压器散热片点焊机，包括输送装置本体、下输送带、上夹板加压气缸和点焊装置本体，所述输送装置本体的下方设置有支撑底座，输送装置本体上固定安装有控制箱，所述下输送带位于输送装置本体上，所述上输送带和下输送带均通过联轴器与电动机相连接，所述上夹板加压气缸上设置有上夹板，且上夹板下方对应有下夹板，所述下夹板固定安装于下夹板加压气缸上，所述点焊装置本体上下两端固定安装有上点焊级加压气缸和下点焊级加压气缸。

该变压器散热片点焊机设有一组输送带，当对散热片点焊为一个点后，通过输送带来输送散热片进行下一个点的点焊工作，大大降低了劳动强度低，有效的提高了工作效率。

申请人：惠安温雅坊装饰设计有限公司
地址：362000 福建省泉州市惠安县螺阳镇滨江国际生活小区1#A座103号店面
国籍：CN
更多信息请下载全文后查看。

专利名称：一种片式散热器
专利类型：发明专利
发明人：张国强,牛文豪,王新申请号：CN200810117619.5申请日：20080801
公开号：CN101409139A
公开日：
20090415
专利内容由知识产权出版社提供
摘要：一种片式散热器，包括散热片(10)、进气管(30)、回液管(100)和储气箱。

隔膜(80)或挡板将储气箱内部空间分为上下两部分，下部分储气空间(38)与散热片(10)、回液管(100)的内部空间互相连通。

冷却介质的蒸汽由进气管(30)进入储气空间(38)，随即流入各个散热片(10)内，与外界空气进行热交换，冷凝变回液体，顺着散热片(10)的内壁流入回液管(100)内，经回液法兰(110)流出。

储气箱顶部阀门(70)打开，隔膜(80)上部空间与大气相通，隔膜(80)随储气空间(38)内的蒸汽压力的大小相应朝上凸起或朝下凹陷，保持储气空间(38)内部压力恒定在一个大气压。

本发明稳定了片式散热器内部工作压力，且冷却介质自然循环，没有噪声。

申请人：中国科学院电工研究所
地址：100080 北京市海淀区中关村北二条6号
国籍：CN
代理机构：北京科迪生专利代理有限责任公司
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920186724.8(22)申请日 2019.02.02(73)专利权人 冀传玖地址 276800 山东省日照市东港区临钢路1号山东钢铁集团日照有限公司焦化部(72)发明人 冀传玖　(51)Int.Cl.H01F 27/22(2006.01)(54)实用新型名称一种高效变压器散热装置(57)摘要本实用新型公开了一种高效变压器散热装置，包括变压器主体，所述变压器主体的侧面设置有散热片外框，所述散热片外框的内侧设置有散热片，所述散热片的一侧表面设置有滑轮固定块，所述滑轮固定块的表面开设有固定槽，所述固定槽的侧面设置有固定螺栓，且所述固定螺栓贯穿于滑轮固定块；通过设计的滑轮固定块和滑轮装置，避免了散热片容易受到损伤的问题，异物首先会接触到滑轮，在滑轮的滑动下，能够将接触力减轻，同时在第一弹簧的作用下，能够最大程度的避免散热片受到损伤，且滑轮固定块通过固定槽卡合散热片固定，方便拆卸。

权利要求书1页 说明书2页 附图1页CN 209374238 U 2019.09.10C N 209374238U权　利　要　求　书1/1页CN 209374238 U1.一种高效变压器散热装置，包括变压器主体（6），其特征在于：所述变压器主体（6）的侧面设置有散热片外框（1），所述散热片外框（1）的内侧设置有散热片（2），所述散热片（2）的一侧表面设置有滑轮固定块（5），所述滑轮固定块（5）的表面开设有固定槽（8），所述固定槽（8）的侧面设置有固定螺栓（9），且所述固定螺栓（9）贯穿于滑轮固定块（5），所述滑轮固定块（5）通过固定螺栓（9）与散热片（2）固定连接，所述滑轮固定块（5）的另一侧开设有长方槽，所述长方槽内部设置有滑轮（7）。

2.根据权利要求1所述的一种高效变压器散热装置，其特征在于：所述散热片外框（1）的顶端设置有遮挡板（3），所述遮挡板（3）的底端设置有遮挡板立柱（4），且所述遮挡板立柱（4）的底端处于散热片外框（1）的内部，所述遮挡板立柱（4）的底端设置有连接板（13），所述连接板（13）的底端设置有第二弹簧（14），所述连接板（13）通过第二弹簧（14）与散热片外框（1）固定连接。
