变压器用组件知识

变压器的工作原理引言概述：变压器是电力系统中常见的电气设备，它起着改变电压大小的重要作用。

本文将详细介绍变压器的工作原理，包括一、变压器的基本构造；二、变压器的工作原理；三、变压器的主要应用领域；四、变压器的维护与保养；五、变压器的未来发展方向。

一、变压器的基本构造1.1 主要构件：变压器由铁芯、一次绕组和二次绕组组成。

铁芯通常由硅钢片叠压而成，以减小磁阻和磁损耗。

1.2 绕组：一次绕组和二次绕组分别绕在铁芯上。

一次绕组与电源相连，二次绕组与负载相连。

1.3 绝缘材料：绕组之间和绕组与铁芯之间采用绝缘材料进行绝缘，以防止电路短路和绝缘击穿。

二、变压器的工作原理2.1 磁感应定律：当一次绕组中有交流电流通过时，产生的磁场会感应到二次绕组中，从而在二次绕组中产生感应电动势。

2.2 变压器原理：根据磁感应定律，当一次绕组中的匝数与二次绕组中的匝数不同时，可以实现电压的升降。

2.3 能量传递：变压器通过磁场的耦合，将一次绕组中的电能传递到二次绕组，实现电压的变换。

三、变压器的主要应用领域3.1 电力系统：变压器广泛应用于电力系统中，用于升压和降压，以适应不同电压等级的输电和配电需求。

3.2 电子设备：变压器也被应用于各类电子设备中，用于提供适宜的电压和电流，以满足设备的工作要求。

3.3 工业领域：在工业生产中，变压器被用于控制机电的启动和运行，以及供应各种设备所需的电能。

四、变压器的维护与保养4.1 温度控制：变压器在工作过程中会产生热量，需要通过散热器进行散热，保持合适的工作温度。

4.2 油浸绝缘：变压器通常采用油浸绝缘，需要定期检查绝缘油的质量和绝缘材料的状态，以确保变压器的正常运行。

4.3 维护记录：及时记录变压器的运行状况、维护情况和故障处理过程，为后续的维护工作提供参考和依据。

五、变压器的未来发展方向5.1 高效节能：未来的变压器将更加注重能源的高效利用，减少能量损耗和环境污染。

5.2 智能化控制：随着科技的发展，变压器将逐渐实现智能化控制，提高运行的稳定性和可靠性。

变压器原理变压器原理。

变压器是一种用来改变交流电压的电器，它是由两个或多个线圈（即绕组）构成的，通过电磁感应原理来实现电压的变换。

变压器主要由铁芯和绕组组成，其中铁芯起到了传导磁场的作用，而绕组则是用来传递电流的。

在变压器中，有两个基本的绕组，一个是输入绕组，另一个是输出绕组。

输入绕组通常被称为初级绕组，而输出绕组则被称为次级绕组。

当交流电流通过初级绕组时，产生的磁场会在铁芯中产生磁通量，这个磁通量会穿过次级绕组，从而在次级绕组中产生感应电动势，从而使得次级绕组中的电压发生变化。

变压器的原理可以用简单的公式来表示，U1/U2 = N1/N2，其中U1和U2分别代表输入端和输出端的电压，N1和N2分别代表初级绕组和次级绕组的匝数。

这个公式表明了变压器的电压变换比与绕组匝数的比例成正比。

变压器的工作原理基于电磁感应定律，即当磁通量发生变化时，就会在导体中产生感应电动势。

在变压器中，通过改变绕组的匝数比例，可以实现输入端电压到输出端电压的变换。

这种原理使得变压器成为了电力系统中不可或缺的设备，用来实现输电、配电以及各种电器设备对电压的要求。

除了改变电压，变压器还可以实现电流的变换。

根据电流的传递方向，变压器可以分为升压变压器和降压变压器。

升压变压器是指输出端电压大于输入端电压的变压器，它主要用于输电系统中，将电压升高以减小输电损耗。

而降压变压器则是指输出端电压小于输入端电压的变压器，它主要用于配电系统中，将电压降低以满足电器设备的工作要求。

在实际应用中，变压器的原理不仅仅局限于电力系统，它还被广泛应用于各种电子设备中，用来实现电压的变换和电流的传递。

例如，手机充电器中的变压器就是用来将家用交流电转换为手机充电所需的直流电，从而满足手机充电的要求。

总之，变压器是一种基础的电器设备，它通过电磁感应原理实现了电压和电流的变换，广泛应用于电力系统和各种电子设备中，是现代电气工程中不可或缺的重要组成部分。

通过了解变压器的原理，我们可以更好地理解电力系统中的电压变换和输电配电的过程，从而更好地应用和维护电器设备。

这是典型变压器的外形图，其上所用主要组件（配套件）为：1. 储油柜 （吸湿器、油位计、胶囊）2. 气体继电器3. 压力释放阀（速动油压继电器）4. 套管5. 油面（绕组）温度控制器6. 散热器（冷却器）7. 净油器8. 阀门、放气塞、油样活门9. 开关10. 控制柜（端子箱）11.其它（充氮灭火装置、各种类型的在线监测仪）储油柜变压器运行时由于温度变化，其内部变压器油也因此产生体积上的变化，为了保证变压器在最低温度时其绝缘、电气部分依然被油浸泡(保护)，最高温度时油又不溢出，因此设置一个与油箱想通的可容纳此种体积变化的容器就是储油柜。

储油柜的分类：储油柜按其内部变压器油是否与空气接触分为敞开式和密封式；密封式储油柜按其内部隔离空气和变压器的材料分为胶囊式、隔膜式和波纹管式；波纹管式储油柜按其波纹管与变压器油的相对位置分为外油式和内油式储油柜的发展简史下面我们就以储油柜的发展为线索来看看储油柜结构及其配件（油位表、胶囊）等的变化和发展：第一代：最早我们使用的就是敞开式储油柜，其结构最为简单，就是储油柜本体（一个圆柱体的铁质桶装容器）、油位表（一般为玻璃管式）；有些加装了吸湿器。

具体结构见下图。

优点：结构简单、便宜，不考虑玻璃管的损毁与变压器同寿命缺点：不能抽真空、变压器油与空气直接接触，易分解老化；变压器油受阳光照射，也易老化分解。

第二代：密封式储油柜密封式储油柜就是针对敞开式的缺点做了如下改进：1.增加胶囊或隔膜防止变压器油与空气直接接触；2.将玻璃管式油位计更换为磁铁式油位,避免了变压器油受阳光照射分解；3.增加抽真空系统。

此三种改动可分别实施，户不影响。

第三代：波纹管式储油柜，其分为外油式和内油式。

外油式以沈阳天工为代表，其结构如下附图：不锈钢波纹管作为容积补偿元件和隔离密封元件，在彻底隔绝空气及湿气的条件下，实现对变压器绝缘油的体积补偿。

特点：1. 无需采用吸湿器。

2. 工作寿命长、无老化、抗破损、免维护注意事项：为防止运输中内部波纹管颠簸受损，在出厂运输前必须向储油柜内充气将波纹压合固定或抽真空使波纹管处于压合状态相关标准：JB/T6484-2005 变压器用储油柜检验项目：外购储油柜主要有沈阳东电的双密封隔膜式储油柜和沈阳海为和天工的波纹管式储油柜。

1、分接开关（Tap-Changer)across coarse tap winding粗级调压线圈两端actual through-current实际通过电流additional contact range附加触点盘adjustment position校准位置application of test voltage施加试验电压的一般要求arrangement of winding线圈排列asymmetric pennant cycle非对称旗循环automatic passage through position自动通过位置auxiliary transformer辅助变压器auxiliary arcing contact过弧触头auxiliary circuit insulation test辅助线路试验axle销轴ball bearing球轴承basic connection diagram基本接线图bearing sleeve轴套,轴支撑套bell-type tank钟罩式油箱bevel gear伞齿輪盒bleeder放气裝置bleeder screw放气塞bleeding facility放气，放气裝置bracket compl弓型件braid编织线braided contact lead编织线brake contactor制动接触器break-down voltage击穿电压breaking capacity开断容量breaking capacity test切换容量试验breech cap护板，护帽bridge桥接bushing轴套，套筒cabinet hinge门折页cam凸轮cam operated contact凸轮驱动触点cam switch凸轮开关cardan shaft方向轴centering sliced spacer定位间距垫圈change-over selector转換选擇器chopped wave截波circlip lock ring开口锁环circulating current循环电流classification分类coarse tap selector粗级选擇器coarse change-over selector粗级转換选擇器cocking sledge释放滑板，枪机滑板combined filter insert释放滑板compression spring压力弹簧connecting lead連接线conservator储油柜constant induction恒磁通contact holder触头座contact life触头寿命contact life expectancy触头预期寿命contact range, continuous连续触点盘contact range, decadic十进制触点盘contact tip接点，触点coupling接头，聯轴器cup spring碟形弹簧current splitting电流私分流current strip导电片cycle of operation操作循环delay time延时dielectric strength绝缘强度dielectric test绝缘试验disc盘，垫块diverter switch切换开关diverter switch unit切換開关芯子double-bridging off-load tap changer双桥接無励磁分接开关double-ended open-jaw wrench双头开口扳手double-ended socket wrench双头套筒扳手drag hand拖针drag ring拖环drive crank回动件drive shaft驱动轴，传动轴drive shaft传动轴drive shaft arrangement传动轴布置drive star回动轴dust and vermin proof housing防尘防虫机箱duty on main and transition condition主触头和过渡触头的任务eccentric cam偏心轮effect of power-factor on circuit-breaking duty功率因数对开关任务electrolysis transformer整流变压器emergency tripping device紧急跳阐装置emergency-off紧急跳阐epoxy guid plate（环氧浇注）导板epoxy segment环氧浇注弓型件feather键filter滤油机filter cartridge滤芯filter insert滤芯fixed contact定触头flag cycle旗循环flat head screw平头螺丝flexible current strip软导電片for neutral application用于中性点full wave全波furnace transformer电弧炉变压器geneva gear槽轮机，行星机构geneva wheel槽轮，行星轮grading block均压环guide block导板挡块guide bolt导杆guide roller导滾head variant头型helical spring, compression type螺旋压簧hexagon socket screw內六角螺丝hexagon socket screw key內六角螺丝扳手highest amplitude最大振幅highest voltage for equipment设备最高电压hub基座impact recorder冲击记录仪information required with enquiries and orders询价和订货要求的数据inherent drawing基本图纸，固有图纸insulating bar绝缘立柱，绝缘条insulating clingers绝缘筒insulating tube绝缘管insulation level绝缘水平insulation level to ground對地绝缘水平intermediate bearing中间齿轮intermediate terminal中間端子intermediate plate中間板internal tap changer insulation分接开关内绝缘laminated tube层压胶纸管lamp panel灯板，灯屏level transverse橫吊具lifting lug吊攀lightning impulse voltage test雷电冲击電压试验limit switch限位开关linear off-circuit tap changer线性调无励磁分接开关linear tap winding线性调压线段load shedding甩负载lock tab锁片main arcing contact主弧触头main contact主触头main switching contacts主通断触头maximum number of effective turns最大有效匝数maximum rated step voltage最大额定级电压maximum rated through-current最大额定通过電流measurement of partial discharge局部放電测量mechanical end stop机械的极限止动装置mechanical endurance test机械寿命试验mid-position中間位置minimum number of effective turns最小有效匝数mode switch工作方式开关molded insulation模压绝缘motor drive mechanism电动机构motor drive unit电动机构motor driver电动机构motor protective switch电机保护开关mounting flange安装法兰movable contact动触头nameplate铭牌nature of tests试验的性质no-load tap-changer无载分接开关number of contact range触点盘数目number of inherent tapping position固有分接位置数number of operating position分接位置数目number of service tapping position工作分接位置数o-ring O形密封垫，O形封环off-circuit tap changer无励磁分接开关oil compartment油室oil displacement volume油中占据容积oil-level gauges油位计on load tap changer有载分接开关operating key（V型有载分接开关）专用吊具operating position分接位置operation counter计数器overcurrent blocking device过電流闭锁装置overload condition过载条件overpressure relay过压力継电器overrun test超试验overunning超paper filter纸滤芯parallel bridge关联桥接parallel control devices关联控制装置parallel control unit关联控制器pawl棘爪peak value峰值pipe connection管接头plate spring平板弹簧pointer instrument指针式指示器position transmitter位置传送器potential switch電位开关potentiometer contact range分压式触点盘power supply unit電源装置power-frequency voltage test工频电压试验pressure and vacuum tests压力和真空试验pressure gauge压力表pressure monitor压力监视器pressure plate压板pressure relief device压力释放装置pressure relief diaphragm压力释放板pressure relief value压力释放阀process transformer工业变压器protection class保护等级protective relay保护断电器rms有效值ratchet棘轮rated frequency额定频率rated lightning impulse withstand voltage额定雷電冲击耐压rated power frequency withstand voltage额定工频耐压rated step voltage额定级电压rated through-current额定通过电流rated torque on drive shaft传动轴额定转矩rated withstand voltage to ground额定对地耐压recovery voltage恢愎电压regulating range调压范围relay converter中継转換器relevant step voltage相关级电压remote indicator远方显示resistance position transmitter电阻式位置传送器response time动作時间restarting device重启动装置reversing change-over selector极性转換送选择器reversing switch反向开关，极性选择器rivet铆钉rivet plate垫板rivet, counter sunk埋头铆钉，沉头铆钉rivet, round head圆头铆钉rocker摇杆roller滾筒，滾轴，辊子routine test出厂试验screen cap均压环，屏蔽环screening cap屏蔽帽screening device屏蔽装置sartorial connection导电环，弧形导电片selector switch选择开关selsyn transmitter伺服传送器sequence test须序试验series-parallel off-circuit tap changer串开联无励磁分接开关service condition使用条件service duty test工作负载切换试验service position工作位置（＝分接位置）set of contacts触头组short-circuit strength短路强度shunt contact主触头simulated test circuits模拟试验线路single-bridging of-load tap changer单桥接无励磁分接开关sliced spacer滑动间距垫圈，间距垫圈sliced spacing ring间距垫圈环slider滑块slotted socket screw,recess head沉头开槽内六角螺丝special design特殊型式，特殊设计spring holder弹簧架，弹簧挂板standard-tank标准油箱，箱盖式油箱star-delta off-circuit changer星角接無励磁分接开关stationary oil filter固定式滤油机step voltage级电压step-by-step control逐级控制step-by-step operation逐级操作step-by-step principle逐级控制原理suction pipe吸油管supporting flange支撑法兰surface constant面接触switched current开断电流switching开断，变换，切换，转换switching capacity切换容量switching column开關柱switching element触头元件switching impulse test操作冲击试验switching operation变换操作switching process转换（开关）过程switching segment触头扇形板switching signal转换（切换，触发）过程switching system触头系统switching test切换试验switching time开关（转换）时间switching transient开关瞬态swivelling range of gear unit上齿轮盒回转范围symmetric pennant cycle對称尖旗循环synchronous speed同步转速synthetic insulating liquid合成绝缘液体take-off bar引出导杆take-off contact case引出触头座take-off leads引出线take-off ring引出环take-off terminal引出端子tap change indication wheel分接变换指示轮tap changer head开关头tap changer head cover开关头盖tap changer incomplete indication分接变换未完成显示tap changer model分接开关规格tap changer type分接开关型号tap position indication分接位置指示tap selector分接选择器tap selector pitch分接选择器触头数tap selector size分接选择器触等级tap winding调压线圈，调压线段tap-change in progress indication分接变换在进行的指示tap-change operation分接变换（操作）taper pin斜形销，锥销tapping current分接电流temperature of tap-changer environment分接开关的环境溫度temperature rise of contact触头温升temporary over-load短时过负载tension spring张力弹簧，拉簧terminal range端子排thermal stability热稳定thermostat恒温器threaded clamping stud夹紧螺杆tie-in resistor连接电阻，束缚电阻transition contacts过渡触头transition impendence过渡阻抗transition resistance过渡电阻triangular switching lever拨盘，转换三角杆tripping pressure动作压力tubular drive shaft传动轴套two-position slide switch双投动开关type test型式试验type-test certificate型式试验证书upper contact plane上层触头upper gear unit上齿轮盒variable induction变磁通variants of the tap changer head开关头类型voltage stress电压梯度wind up上紧wind-up sledge上紧滑板wind-up sledge上紧滑板withstand voltage耐受电压（＝能承受住的電压）2、温度指示器类(Temperature Indicator)ambient temperature环境温度bulb温包cable gland电缆护套capillary tubing毛细管capillary with SS-cover毛细管带有不锈钢护套contact thermometer触点式温度计（接触式温度计－误译）heating element发热元件hot spot temperature最热点温度inductive load感性负载making and breaking capacity通断容量matching resistance匹配电阻matching unit匹配器maximum indicating pointer最大连续输入（电流）maximum pointer拖针（最大值指针）measuring accuracy测量精度mercury switch银开关micro switch微动开关oil temperature indicator油温指示器potentiometer分压器power supply电源（装置）protective tube保护管resetable可重整定switching accuracy通断精度switching differential通断回程差，通断间距temperature sensor温度传感器（温包）temperature gradient温度梯度，温差temperature of the hottest part of wdg..线圈最热分部温度terminal block端子排thermal image热模拟（热像）thermal time constant热时间常数thermometer溫度计thermometer pocket溫度计座thermometer well溫度计座top oil temperature油面溫度（顶层油溫）top oil temperature rise油面溫升（顶层油升）two way switch双向开关ventilated case通气型外壳winding temperature indicator线圈溫度指示器winding temperature transmitter线圈溫度传送器3、套管类(Bushing)air draining plug放气塞arcing horns保护间隙bushing in resin bonded paper胶纸套管C.T. space电流互感器空间cantilever load悬臂负荷capacitance graded bushing电容式套管cemented porcelain水泥浇铸瓷件condenser bushing电容式套管creep age distance爬距discharge distance放电距离dissipation factor介损因数draw leasd type穿缆式draw rod type穿杆式drew lead bushing穿缆套管dry power frequency withstand voltage工频干耐压dynamic current动稳定电流fix rod type固定导杆式fix tube type固定导管式flexible connection软连接high polluted atmosphere高污秽大气layer conductance污层电导mechanical failing load机械破环负荷normal tail正常尾oil condenser充油电容器oil impregnated paper bushing油浸纸套管oil reservoir储油柜oil side deflector油侧屏蔽pair of sheds(small-large)（大小）伞對partial discharge局放（局部放电）pollution layer污层porcelain瓷件power factor功率因数rated phase to earth voltage额定相對地电压shed伞，伞裙small-large sheds大小伞temperature cycle test溫度循环试验thermal shotr time current热短时电流thermal stability test热稳定试验throughway bushing穿墙套管voltage tap电压抽头wet power frequency withstand voltage工频湿耐压4、变压器和滤油机类(Transformer)acidity酸度coalescer聚结器contaminat污秽continuous duty连续负载dielectric dissipation介质损耗duty of pump泵效率fire hazard易燃（性）heavy duty重型，重负载interface tension界面张力mobile transformer oil purifier拖车式变压器油净油机neutralization value中和值oil discharge pump放油泵，排油泵oxidation stability氧化稳定性portable 2 stage purifier移动式两级净油机portable industrial oil purifier移动式工業油净油机purification净化（处理）purifier净油机regeneration再生（处理）sludge沉淀，油泥solid particles固体颗粒stationary purifier固定式净油机water content含水量5、其它组件类(Spare Parts)A/D converter交直流变换器alarm accuracy报警精度armored cable铠装电缆bandwidth带宽BCD encoded signal BCD编码信号BCD = binary codedf decimal二－十进制编码Buchhoiz relay气体继电器climatic version六气条件corrosion resistance耐腐蚀degree of protection保护等级digital indication unit数码显示器digital switch数字式开关diode-matrix二级管矩阵double-float Buchholz relay双浮子气体继电器flap value aperture挡板开孔float浮子LED = light emitting diode发光二极管line drop compensator线路压降补偿magnet contact tube干簧继电器multi contact plug多针插头multi-contact jack多针插座N/C contact动开（常闭）触点N/O contact动开（常开）触点reed contact干簧触点response time of damper挡板响应时间semaphore扬旗（压力释放阀用）shock proof耐震动shock resistance抗震能力single-float Buchholz relay单浮子气体继电器switching system触点系統temperature comp. Range溫度补偿范围TTL = transistor-transistor logic晶体管－晶体管逻辑电路voltage limit supervisory control电压限值监控voltage limit supervisory control unit电压限值监控器voltage regulating relay电压调整器（电压调整继电器）weather-proof耐大气作用screw螺钉，螺丝，虎钳anchor地脚螺丝attachment装配螺丝，紧固螺丝backing-up上动螺丝ball-jointed方向球铰螺杆bench台式虎钳binding接线螺丝bleed带孔螺丝，放气螺丝calibration校准螺丝check止动螺丝clamp夹紧螺丝closing螺纹规coarse thread粗纹螺丝endless蜗杆expansion可调螺丝fastening紧固螺丝flat平头螺丝half-round半圆头螺丝holding紧固螺丝hollow空心螺丝hook带钩螺丝lock锁紧螺丝plug螺塞perpetual蜗杆round head圆头螺丝self tapping自攻螺丝setting定位螺丝setting-up固定螺丝，锁紧螺丝sheet metal金属板螺丝slotted有槽螺丝slotted head槽头螺丝socket凹头螺丝tapping自攻螺丝thumb蝶形螺丝worm蜗杆nut螺母，螺帽adjusting调整螺母attaching配合螺母back支撑螺母，限动螺母blinding扣紧螺帽blind盲孔螺母，螺盖blocking防松螺母，锁紧螺母butterfly蝶形螺母cap螺帽clamp花螺母，压紧螺母fixing固定螺帽flange凸缘螺母flush平顶螺母fly蝶形螺母hex(=hexagonal)六角螺母locking锁紧螺母pinch锁紧螺母screw螺母sealing密封螺母self-locking自锁螺母slotted有槽螺母slit开缝螺母stamped模压螺母stop防松螺母terminal接线柱螺母wing蝶形（元宝）螺帽packing垫（压紧，密封）螺帽union联管螺帽，连接螺套。

变压器原理
变压器是一种电力传输和变换装置，可用来改变交流电压的大小。

它主要由两个线圈——主线圈和副线圈组成。

主线圈通常被称为高压线圈，而副线圈被称为低压线圈。

当交流电通过主线圈时，会在主线圈中产生变化的磁场。

这个磁场会切割副线圈，从而在副线圈中也产生电动势。

根据法拉第电磁感应定律，副线圈中的电动势与主线圈中的电动势成正比。

变压器的工作原理基于互感现象。

互感是指当两个线圈靠近时，它们之间会相互影响，从而导致一种电磁耦合。

在变压器中，通过改变主线圈和副线圈的匝数比，可以实现输入电压和输出电压之间的变换。

根据互感现象的原理，当主线圈的匝数比副线圈的匝数大时，输出电压将比输入电压小。

这被称为降压变压器。

相反，当主线圈的匝数比副线圈的匝数小时，输出电压将比输入电压大。

这被称为升压变压器。

为了减少能量损失和提高效率，变压器通常采用铁芯。

铁芯的存在可以集中和引导磁场，从而提高互感的效果。

除了用于改变电压，变压器还可以用于隔离电路和传送电能。

由于变压器没有机械部件，因此没有摩擦损耗，工作稳定可靠。

在实际应用中，变压器广泛用于电力系统、电子设备、通信系统等领域，为不同电器设备提供适合的电压供应。

10kv变压器的基本组成一、引言变压器在电力系统中扮演着至关重要的角色，主要用于调节电压，实现电能的有效传输和分配。

其中，10kV变压器广泛应用于配电网络，为各类用户提供稳定、可靠的电力服务。

为了更好地了解10kV变压器的功能和性能，我们需要深入探讨其基本组成。

本文将对10kV变压器的基本组成进行详细阐述。

二、10kv变压器的组成部分1.铁芯铁芯是变压器的核心部分，由硅钢片叠加而成，具有良好的磁导性。

10kV 变压器的铁芯通常采用全斜接缝或半斜接缝的结构，以提高磁路的导磁性能。

硅钢片的厚度一般为0.35mm或0.5mm，能够有效降低磁滞损耗和涡流损耗，提高变压器的效率。

2.绕组绕组是变压器的另一重要组成部分，通常由绝缘铜线或铝线绕制而成。

根据电压等级的不同，绕组可以分为高压绕组和低压绕组。

在10kV变压器中，绕组通常采用油浸式或干式结构，具有良好的电气性能和散热性能。

绕组匝数的设计需根据变压器的额定电压和电流进行计算，以确保电气性能的稳定。

3.油箱油箱是变压器的主要外壳，起到保护和支撑的作用。

油箱内部填充有变压器油，具有良好的绝缘性能和散热性能。

油箱一般采用钢板焊接而成，设计时需充分考虑散热面积和油箱的机械强度。

同时，油箱上还配有各种附件，如阀门、油位计、温度计等，以实现对变压器的全面监控和管理。

4.冷却系统为了有效降低变压器运行时的温度，通常配备有冷却系统。

根据冷却介质的不同，冷却系统可以分为油浸自冷、油浸风冷、强迫油循环风冷等类型。

在10kV变压器中，通常采用油浸自冷或油浸风冷方式。

冷却系统的设计需根据变压器的容量、运行环境等因素进行优化，以确保变压器在长期运行中保持稳定状态。

5.附件与组件除了上述主要部分外，10kV变压器还包括许多附件与组件，如：分接开关、气体继电器、压力释放阀、互感器等。

这些附件与组件在变压器的正常运行中发挥着重要的作用。

例如：分接开关用于调节电压；气体继电器和压力释放阀则用于保护变压器免受过载或短路等情况的影响；而互感器则用于将高电压或大电流转换为低电压和小电流，以便于测量和管理。

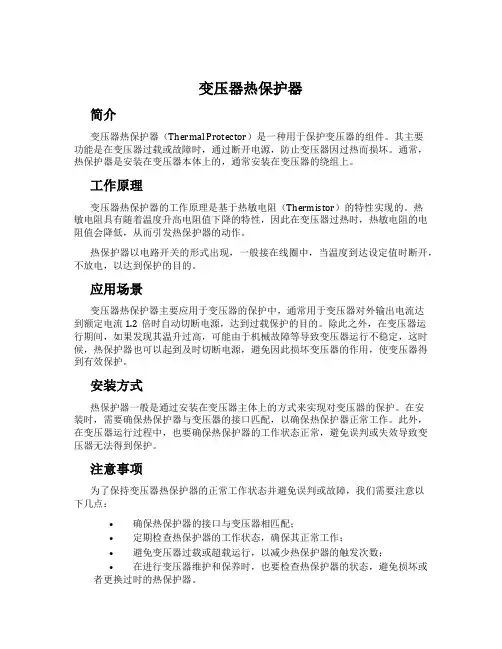

变压器热保护器简介变压器热保护器（Thermal Protector）是一种用于保护变压器的组件。

其主要功能是在变压器过载或故障时，通过断开电源，防止变压器因过热而损坏。

通常，热保护器是安装在变压器本体上的，通常安装在变压器的绕组上。

工作原理变压器热保护器的工作原理是基于热敏电阻（Thermistor）的特性实现的。

热敏电阻具有随着温度升高电阻值下降的特性，因此在变压器过热时，热敏电阻的电阻值会降低，从而引发热保护器的动作。

热保护器以电路开关的形式出现，一般接在线圈中，当温度到达设定值时断开，不放电，以达到保护的目的。

应用场景变压器热保护器主要应用于变压器的保护中，通常用于变压器对外输出电流达到额定电流1.2倍时自动切断电源，达到过载保护的目的。

除此之外，在变压器运行期间，如果发现其温升过高，可能由于机械故障等导致变压器运行不稳定，这时候，热保护器也可以起到及时切断电源，避免因此损坏变压器的作用，使变压器得到有效保护。

安装方式热保护器一般是通过安装在变压器主体上的方式来实现对变压器的保护。

在安装时，需要确保热保护器与变压器的接口匹配，以确保热保护器正常工作。

此外，在变压器运行过程中，也要确保热保护器的工作状态正常，避免误判或失效导致变压器无法得到保护。

注意事项为了保持变压器热保护器的正常工作状态并避免误判或故障，我们需要注意以下几点：•确保热保护器的接口与变压器相匹配；•定期检查热保护器的工作状态，确保其正常工作；•避免变压器过载或超载运行，以减少热保护器的触发次数；•在进行变压器维护和保养时，也要检查热保护器的状态，避免损坏或者更换过时的热保护器。

总结变压器热保护器是一种用于保护变压器的组件，在变压器过载或故障时可以有效地断开电源，避免变压器因过热而损坏。

在使用热保护器时，需要注意其接口匹配、定期检查工作状态、避免过载超载以及在进行维护和保养时注意检查其状态等，以确保热保护器的正常工作，为变压器的稳定和长期运行提供保障。

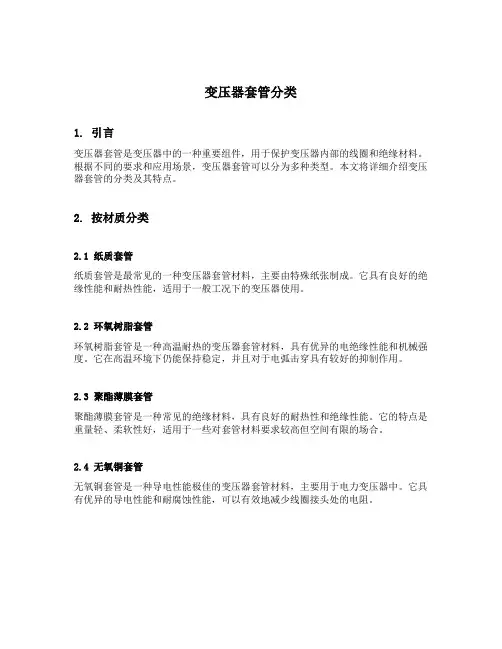

变压器套管分类1. 引言变压器套管是变压器中的一种重要组件，用于保护变压器内部的线圈和绝缘材料。

根据不同的要求和应用场景，变压器套管可以分为多种类型。

本文将详细介绍变压器套管的分类及其特点。

2. 按材质分类2.1 纸质套管纸质套管是最常见的一种变压器套管材料，主要由特殊纸张制成。

它具有良好的绝缘性能和耐热性能，适用于一般工况下的变压器使用。

2.2 环氧树脂套管环氧树脂套管是一种高温耐热的变压器套管材料，具有优异的电绝缘性能和机械强度。

它在高温环境下仍能保持稳定，并且对于电弧击穿具有较好的抑制作用。

2.3 聚酯薄膜套管聚酯薄膜套管是一种常见的绝缘材料，具有良好的耐热性和绝缘性能。

它的特点是重量轻、柔软性好，适用于一些对套管材料要求较高但空间有限的场合。

2.4 无氧铜套管无氧铜套管是一种导电性能极佳的变压器套管材料，主要用于电力变压器中。

它具有优异的导电性能和耐腐蚀性能，可以有效地减少线圈接头处的电阻。

3. 按结构分类3.1 直套式套管直套式套管是最常见的一种变压器套管结构，其形状为圆筒状，直接套在变压器线圈上。

它简单易制造，并且可以提供良好的绝缘保护。

3.2 分段式套管分段式套管由多个环形片组成，每个环形片由两个半环组成。

它可以根据需要选择使用不同数量的环形片进行组装，以适应不同尺寸和形状的线圈。

3.3 缠绕式套管缠绕式套管是将绝缘材料缠绕在线圈上制成的，它可以提供更好的绝缘保护，并且能够适应各种形状和尺寸的线圈。

3.4 组合式套管组合式套管是将不同类型的套管组合在一起使用，以充分发挥各种材料的特点。

常见的组合方式包括纸质套管与环氧树脂套管的结合等。

4. 按用途分类4.1 绝缘套管绝缘套管是最基本也是最常见的一种变压器套管用途。

它主要用于保护变压器内部线圈和绝缘材料，防止外部环境对其产生影响。

4.2 阻燃套管阻燃套管是一种具有阻燃性能的变压器套管，能够在火灾发生时有效地阻止火势蔓延，并保护变压器内部线圈不受损。

变压器组件类专业术语中英对照表变压器组件类专业术语中英对照表1、分接开关（Tap-Changer)across coarse tap winding 粗级调压线圈两端actual through-current 实际通过电流additional contact range 附加触点盘adjustment position 校准位置application of test voltage 施加试验电压的一般要求arrangement of winding 线圈排列asymmetric pennant cycle 非对称旗循环automatic passage through position 动通过位置auxiliary transformer 辅助变压器auxiliary arcing contact 过弧触头auxiliary circuit insulation test 辅助线路试验axle 销轴ball bearing 球轴承basic connection diagram 基本接线图bearing sleeve 轴套,轴支撑套bell-type tank 钟罩式油箱bevel gear 伞齿輪盒bleeder 放气裝置bleeder screw 放气塞bleeding facility 放气，放气裝置bracket compl 弓型件braid 编织线braided contact lead 编织线brake contactor 制动接触器break-down voltage 击穿电压breaking capacity 开断容量breaking capacity test 切换容量试验breech cap 护板，护帽bridge 桥接bushing 轴套，套筒cabinet hinge 门折页cam 凸轮cam operated contact 凸轮驱动触点cam switch 凸轮开关cardan shaft 方向轴centering sliced spacer 定位间距垫圈change-over selector 转換选擇器chopped wave 截波circlip lock ring 开口锁环circulating current 循环电流classification 分类coarse tap selector 粗级选擇器coarse change-over selector 粗级转換选擇器cocking sledge 释放滑板，枪机滑板combined filter insert 释放滑板compression spring 压力弹簧connecting lead 連接线conservator 储油柜constant induction 恒磁通contact holder 触头座contact life 触头寿命contact life expectancy 触头预期寿命contact range, continuous 连续触点盘contact range, decadic 十进制触点盘contact tip 接点，触点coupling 接头，聯轴器cup spring 碟形弹簧current splitting 电流私分流current strip 导电片cycle of operation 操作循环delay time 延时dielectric strength 绝缘强度dielectric test 绝缘试验disc 盘，垫块diverter switch 切换开关diverter switch unit切換開关芯子double-bridging off-load tap changer双桥接無励磁分接开关double-ended open-jaw wrench 双头开口扳手double-ended socket wrench 双头套筒扳手drag hand 拖针drag ring 拖环drive crank 回动件drive shaft 驱动轴，传动轴drive shaft 传动轴drive shaft arrangement 传动轴布置drive star 回动轴dust and vermin proof housing 防尘防虫机箱duty on main and transition condition 主触头和过渡触头的任务eccentric cam 偏心轮effect of power-factor on circuit-breaking duty 功率因数对开关任务electrolysis transformer 整流变压器emergency tripping device 紧急跳阐装置emergency-off 紧急跳阐epoxy guid plate （环氧浇注）导板epoxy segment 环氧浇注弓型件feather 键filter 滤油机filter cartridge 滤芯filter insert 滤芯fixed contact 定触头flag cycle 旗循环flat head screw 平头螺丝flexible current strip 软导電片for neutral application 用于中性点full wave 全波furnace transformer 电弧炉变压器geneva gear 槽轮机，行星机构geneva wheel 槽轮，行星轮grading block 均压环guide block 导板挡块guide bolt 导杆guide roller 导滾head variant 头型helical spring, compression type 螺旋压簧hexagon socket screw 內六角螺丝hexagon socket screw key 內六角螺丝扳手highest amplitude 最大振幅highest voltage for equipment 设备最高电压hub 基座impact recorder 冲击记录仪information required with enquiries and orders 询价和订货要求的数据inherent drawing 基本图纸，固有图纸insulating bar绝缘立柱，绝缘条insulating clingers 绝缘筒insulating tube 绝缘管insulation level 绝缘水平insulation level to ground 對地绝缘水平intermediate bearing 中间齿轮intermediate terminal 中間端子intermediate plate 中間板internal tap changer insulation 分接开关内绝缘laminated tube 层压胶纸管lamp panel 灯板，灯屏level transverse 橫吊具lifting lug 吊攀lightning impulse voltage test 雷电冲击電压试验limit switch 限位开关linear off-circuit tap changer 线性调无励磁分接开关linear tap winding 线性调压线段load shedding 甩负载lock tab 锁片main arcing contact 主弧触头main contact 主触头main switching contacts 主通断触头maximum number of effective turns 最大有效匝数maximum rated step voltage 最大额定级电压maximum rated through-current 最大额定通过電流measurement of partial discharge 局部放電测量mechanical end stop 机械的极限止动装置mechanical endurance test 机械寿命试验mid-position 中間位置minimum number of effective turns 最小有效匝数mode switch 工作方式开关molded insulation 模压绝缘motor drive mechanism 电动机构motor drive unit 电动机构motor driver 电动机构motor protective switch 电机保护开关mounting flange 安装法兰movable contact 动触头nameplate 铭牌nature of tests 试验的性质no-load tap-changer 无载分接开关number of contact range 触点盘数目number of inherent tapping position 固有分接位置数number of operating position 分接位置数目number of service tapping position 工作分接位置数o-ring O形密封垫，O形封环off-circuit tap changer 无励磁分接开关oil compartment 油室oil displacement volume 油中占据容积oil-level gauges 油位计on load tap changer 有载分接开关operating key （V型有载分接开关）专用吊具operating position 分接位置operation counter 计数器overcurrent blocking device 过電流闭锁装置overload condition 过载条件overpressure relay 过压力継电器overrun test 超试验overunning 超paper filter 纸滤芯parallel bridge 关联桥接parallel control devices 关联控制装置parallel control unit 关联控制器pawl 棘爪peak value 峰值pipe connection 管接头plate spring 平板弹簧pointer instrument 指针式指示器position transmitter 位置传送器potential switch 電位开关potentiometer contact range 分压式触点盘power supply unit 電源装置power-frequency voltage test 工频电压试验pressure and vacuum tests 压力和真空试验pressure gauge 压力表pressure monitor 压力监视器pressure plate 压板pressure relief device 压力释放装置pressure relief diaphragm 压力释放板pressure relief value 压力释放阀process transformer 工业变压器protection class 保护等级protective relay 保护断电器rms 有效值ratchet 棘轮rated frequency 额定频率rated lightning impulse withstand voltage 额定雷電冲击耐压rated power frequency withstand voltage 额定工频耐压rated step voltage 额定级电压rated through-current 额定通过电流rated torque on drive shaft 传动轴额定转矩rated withstand voltage to ground 额定对地耐压recovery voltage 恢愎电压regulating range 调压范围relay converter 中継转換器relevant step voltage 相关级电压remote indicator 远方显示resistance position transmitter 电阻式位置传送器response time 动作時间restarting device 重启动装置reversing change-over selector 极性转換送选择器reversing switch 反向开关，极性选择器rivet 铆钉rivet plate 垫板rivet, counter sunk 埋头铆钉，沉头铆钉rivet, round head 圆头铆钉rocker 摇杆roller 滾筒，滾轴，辊子routine test 出厂试验screen cap 均压环，屏蔽环screening cap 屏蔽帽screening device 屏蔽装置sartorial connection 导电环，弧形导电片selector switch 选择开关selsyn transmitter 伺服传送器sequence test 须序试验series-parallel off-circuit tap changer 串开联无励磁分接开关service condition 使用条件service duty test 工作负载切换试验service position 工作位置（＝分接位置）set of contacts 触头组short-circuit strength 短路强度shunt contact 主触头simulated test circuits 模拟试验线路single-bridging of-load tap changer 单桥接无励磁分接开关sliced spacer 滑动间距垫圈，间距垫圈sliced spacing ring 间距垫圈环slider 滑块slotted socket screw,recess head 沉头开槽内六角螺丝special design 特殊型式，特殊设计spring holder 弹簧架，弹簧挂板standard-tank 标准油箱，箱盖式油箱star-delta off-circuit changer 星角接無励磁分接开关stationary oil filter 固定式滤油机step voltage 级电压step-by-step control 逐级控制step-by-step operation 逐级操作step-by-step principle 逐级控制原理suction pipe 吸油管supporting flange 支撑法兰surface constant 面接触switched current 开断电流switching 开断，变换，切换，转换switching capacity 切换容量switching column 开關柱switching element 触头元件switching impulse test 操作冲击试验switching operation 变换操作switching process 转换（开关）过程switching segment 触头扇形板switching signal 转换（切换，触发）过程switching system 触头系统switching test 切换试验switching time 开关（转换）时间switching transient 开关瞬态swivelling range of gear unit 上齿轮盒回转范围symmetric pennant cycle 對称尖旗循环synchronous speed 同步转速synthetic insulating liquid 合成绝缘液体take-off bar 引出导杆take-off contact case 引出触头座take-off leads 引出线take-off ring 引出环take-off terminal 引出端子tap change indication wheel 分接变换指示轮tap changer head 开关头tap changer head cover 开关头盖tap changer incomplete indication 分接变换未完成显示tap changer model 分接开关规格tap changer type 分接开关型号tap position indication 分接位置指示tap selector 分接选择器tap selector pitch 分接选择器触头数tap selector size 分接选择器触等级tap winding 调压线圈，调压线段tap-change in progress indication 分接变换在进行的指示tap-change operation 分接变换（操作）taper pin斜形销，锥销tapping current 分接电流temperature of tap-changer environment 分接开关的环境溫度temperature rise of contact 触头温升temporary over-load 短时过负载tension spring 张力弹簧，拉簧terminal range 端子排thermal stability 热稳定thermostat 恒温器threaded clamping stud 夹紧螺杆tie-in resistor 连接电阻，束缚电阻transition contacts 过渡触头transition impendence 过渡阻抗transition resistance 过渡电阻triangular switching lever 拨盘，转换三角杆tripping pressure 动作压力tubular drive shaft传动轴套two-position slide switch 双投动开关type test 型式试验type-test certificate 型式试验证书upper contact plane 上层触头upper gear unit 上齿轮盒variable induction 变磁通variants of the tap changer head 开关头类型voltage stress 电压梯度wind up 上紧wind-up sledge 上紧滑板wind-up sledge 上紧滑板withstand voltage 耐受电压（＝能承受住的電压）。

变压器详细讲解变压器是一种电气设备，主要用于将交流电能从一种电压等级转换为另一种电压等级。

变压器的工作原理基于电磁感应现象，利用两个或多个线圈之间的磁场变化来实现电压的转换。

以下是变压器详细讲解：1. 基本结构：变压器主要由磁性材料制成的铁芯和绕组组成。

铁芯用于传递磁场，绕组则用于承载电流。

绕组通常用导线绕制，并分为高压绕组和低压绕组。

2. 原理：当交流电流通过高压绕组时，会在铁芯上产生磁场。

磁场的变化进而在低压绕组中产生电动势，从而实现电压的转换。

电压转换的大小取决于绕组之间的匝数比例。

3. 分类：根据用途和结构，变压器可分为以下几类：a. 配电变压器：用于配电系统，将高压电能转换为低压电能供给用户。

b. 电力变压器：用于发电、输电和配电系统中，实现电压的升高和降低。

c. 仪用变压器：用于电气测量和控制设备，提供标准电压信号。

d. 特殊变压器：如电炉变压器、整流变压器等，用于特殊场合的电压转换。

4. 参数：变压器的主要参数包括：a. 额定容量：表示变压器能承载的最大功率。

b. 额定电压：表示变压器输入和输出的电压等级。

c. 电压比：高压绕组与低压绕组之间的匝数比例，决定了电压转换效果。

d. 效率：表示变压器将电能转换为磁能和磁能转换为电能的能力。

5. 应用：变压器广泛应用于电力系统、工业生产、家电产品等领域。

例如，在家用电器中，变压器用于调节电源电压，以适应不同设备的电压需求。

6. 变压器的维护与安全：为确保变压器正常运行，需要定期进行检修和维护。

同时，应注意防止变压器过载、短路等事故，确保使用安全。

总之，变压器是一种重要的电气设备，它通过电磁感应实现电压的转换。

了解变压器的工作原理、分类和应用，有助于我们更好地在实际工程中选择和使用合适的变压器。

变压器内部结构及要求
变压器是一种用来改变交流电压的电气设备，它由铁芯和绕组组成。

铁芯通常由硅钢片或铝合金制成，用于集中磁通并减小磁通损耗。

绕组由绝缘导线绕制而成，分为初级绕组和次级绕组。

变压器内部结构的要求包括以下几个方面：
1. 绝缘性能，变压器内部绝缘应具有良好的绝缘性能，以防止绕组之间或绕组与铁芯之间发生击穿或放电现象，确保设备的安全可靠运行。

2. 热稳定性，变压器在工作过程中会产生一定的热量，因此绝缘材料和结构需要具有较好的耐热性和热稳定性，以防止绝缘材料老化和变形，影响设备的使用寿命。

3. 机械强度，变压器内部结构应具有足够的机械强度，能够承受运输、安装和运行过程中的振动和冲击，保证设备的稳定性和可靠性。

4. 冷却性能，变压器内部应设计合理的冷却结构，以保证设备在长时间高负载运行时不会过热，影响设备的正常使用。

5. 绕组连接，变压器绕组的连接应牢固可靠，减小接触电阻，
降低温升，确保设备的安全运行。

总的来说，变压器内部结构需要具有良好的绝缘性能、热稳定性、机械强度、冷却性能和绕组连接，以确保设备的安全可靠运行。

同时，在设计和制造过程中需要符合相关的国家标准和行业规范，
以满足设备的可靠性和安全性要求。

变压器的简易结构变压器的最基本结构部件是由铁芯、绕组和绝缘所组成。

此外为了安全可靠的运行，还装设有油箱、冷却装置、保护装置。

一、铁芯变压器铁芯的作用是构成磁路，它由铁芯柱和铁轭组成。

为了具有较高的导磁系数以及减少磁带和涡流损耗，铁芯多采用0.35mm 的硅钢片叠装而成，片间彼此绝缘。

铁芯磁回路不能有间隙，这样可以减少变压器的励磁电路。

相邻两层铁芯叠片接缝要互相错开，大变压器的铁芯主截面是阶梯形状，小变压器铁芯柱截面可以采用矩形或者方形。

为防止静电感应和漏电，铁芯及其构件都要妥善接地。

二、绕组绕组是变压器的电路部分，一般采用绝缘铜线或者铝丝绕制而成。

变压器的绕组电器性能、耐热性能、力学性能等均要符合标准。

变压器的高低绕组套装在同一铁芯柱上，采用圆筒形同心式绕组结构。

一般低压绕组在里，靠近铁芯柱；高压绕组在外，套在低压绕组的外面。

为了防止电网中高频电流对变压器的负载产生干扰，常在小型电源变压器一、二次绕组间放置一薄层开口紫铜皮或绕上一层不连接的绝缘导线作为屏蔽层。

三、油箱及保护装置1、油箱油箱结构与变压器容量有关。

小容量采用平板式，中等容量在箱外装有散热管，容量大的采用风冷散热器。

2、储油柜主要是用以减少冷却油与空气的接触，从而降低变压器油受潮和老化的速度。

3、气体继电器当变压器发生故障时其绕组或铁芯温度升高，则内部绝缘物汽化，使继电器动作，发出故障信号，使自动开关跳闸。

4、安全气道安全气道管口用3-5mm的玻璃封盖，当继电器失灵，箱内气体便冲破玻璃板，以防止邮箱变形或爆炸。

5、绝缘套管用以保证带电的引线与接地的邮箱之间的绝缘。

四、变压器符号各种变压器的用途、电压等级、功率大小是不同的，但是他们的基本结构是一样的，主要有磁路和电路两部分组成。

主导产品基础知识篇第一章变压器基础知识介绍一、油浸式电力变压器基础知识（一）、什么是变压器变压器是根据电磁感应原理制造出来的能够输送电能、改变电压、但不改变频率的一种静止的电器。

（二）、变压器的分类根据使用对象分类：1、电力变压器：将一个电力系统的交流电压和电流值变位另一个电力系统的不同电压和电流值借以输送电能的变压器。

2、配电变压器：指容量较小、由较高电压降到最后一级配电电压，直接做配电用的电力变压器。

3、变流变压器：在直流输电系统中向变流器供电的电力变压器，也属于工业用变压器。

4、试验变压器：供各种电气设备和绝缘材料做电气绝缘性能试验用的变压器，也属于工业用变压器。

5、用于不同工业的专业变压器，如：电炉变压器、整流变压器、牵引变压器、启动变压器、矿用变压器、防爆变压器、船用变压器6、电力变压器根据使用要求不同或本身结构上的差异，又可分为：（1）油浸式变压器：铁心和绕组都浸入油中的变压器。

（2）液体浸渍式变压器：采用非矿物油、人工合成的绝缘液体作为冷却介质的变压器。

（3）气体绝缘变压器：采用人工合成的某种气体做为冷却和绝缘介质的变压器。

（4）干式变压器：用铁心和绕组都不浸入绝缘液体中的变压器。

7、按结构和使用要求分：（1）密封式变压器：变压器内部介质和外部大气相隔绝，避免互相交换，属一种非呼吸式变压器。

（2）双绕组变压器：只包括高、低压两绕组的变压器。

（3）多绕组变压器：每相上有两个以上绕组，分别连接到电压等级不同的线路上的变压器。

常见的为三绕组变压器，即有高、中、低三个绕组。

（4）有载调压变压器：装有有载调压分接开关，能在负载下进行调压的变压器。

（5）无励磁调压变压器：装有无励磁分接开关且只能在无励磁情况下进行调压的变压器。

（6）串联变压器：也叫增压变压器，是具有一个改变线路电压的串联绕组和一个励磁绕组的变压器。

（7）联络变压器：变电站或电厂用以联结两个电压不同的输电系统，并可按电力潮流的变化，每侧都可以做为一次或二次侧使用的变压器，包括自耦变压器和多绕组变压器。
