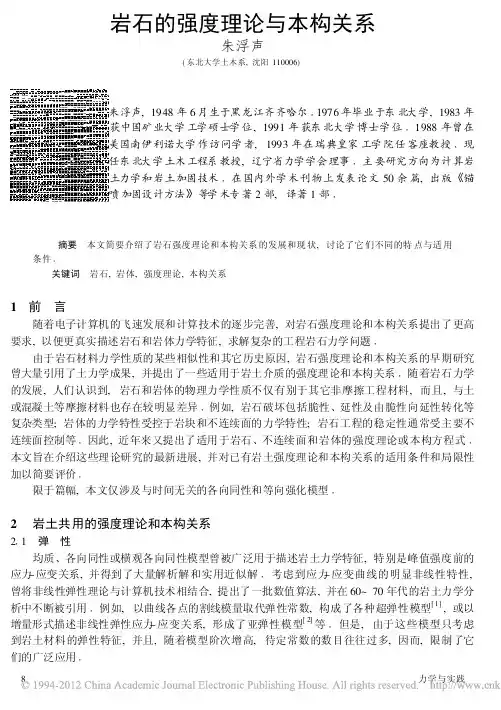

岩石的强度理论与本构关系朱浮声(东北大学土木系,沈阳110006)朱浮声,1948年6月生于黑龙江齐齐哈尔11976年毕业于东北大学,1983年获中国矿业大学工学硕士学位,1991年获东北大学博士学位11988年曾在美国南伊利诺大学作访问学者,1993年在瑞典皇家工学院任客座教授1现任东北大学土木工程系教授,辽宁省力学学会理事1主要研究方向为计算岩土力学和岩土加固技术1在国内外学术刊物上发表论文50余篇,出版5锚喷加固设计方法6等学术专著2部,译著1部1摘要本文简要介绍了岩石强度理论和本构关系的发展和现状,讨论了它们不同的特点与适用条件1关键词岩石,岩体,强度理论,本构关系1前言随着电子计算机的飞速发展和计算技术的逐步完善,对岩石强度理论和本构关系提出了更高要求,以便更真实描述岩石和岩体力学特征,求解复杂的工程岩石力学问题1由于岩石材料力学性质的某些相似性和其它历史原因,岩石强度理论和本构关系的早期研究曾大量引用了土力学成果,并提出了一些适用于岩土介质的强度理论和本构关系1随着岩石力学的发展,人们认识到,岩石和岩体的物理力学性质不仅有别于其它非摩擦工程材料,而且,与土或混凝土等摩擦材料也存在较明显差异1例如,岩石破坏包括脆性、延性及由脆性向延性转化等复杂类型;岩体的力学特性受控于岩块和不连续面的力学特性;岩石工程的稳定性通常受主要不连续面控制等1因此,近年来又提出了适用于岩石、不连续面和岩体的强度理论或本构方程式1本文旨在介绍这些理论研究的最新进展,并对已有岩土强度理论和本构关系的适用条件和局限性加以简要评价1限于篇幅,本文仅涉及与时间无关的各向同性和等向强化模型12岩土共用的强度理论和本构关系211弹性均质、各向同性或横观各向同性模型曾被广泛用于描述岩土力学特征,特别是峰值强度前的应力-应变关系,并得到了大量解析解和实用近似解1考虑到应力-应变曲线的明显非线性特性,曾将非线性弹性理论与计算机技术相结合,提出了一批数值算法,并在60~70年代的岩土力学分析中不断被引用1例如,以曲线各点的割线模量取代弹性常数,构成了各种超弹性模型[1],或以增量形式描述非线性弹性应力-应变关系,形成了亚弹性模型[2]等1但是,由于这些模型只考虑到岩土材料的弹性特征,并且,随着模型阶次增高,待定常数的数目往往过多,因而,限制了它们的广泛应用1212 理想塑性强度理论在计算岩土力学中,广泛采用了莫尔-库伦强度准则(Mohr -Coulomb)和德鲁克-普拉格准则(Drucker -Prager)1莫尔-库伦准则可以表述为R 1-B R 3=C (1)式中,B 和C 一般是常数1在主应力空间,式(1)表示一个以静水应力轴为中心轴,具有不规则六角形截面的角锥体表面(图1)1这个准则由于较好地表征了岩土介质在压缩条件下的某些弹塑性力学特征,因而得到了较广泛的应用1但是,由于忽略了中间主应力对破坏的作用,存在明显的缺陷1另外,由于屈服面在三维应力空间中存在/角隅0,给数值计算带来了诸多困难1为了解决上述问题,曾对莫尔-库伦准则进行修正,将米赛斯准则(M ises)加上一个静水应力因子,形成了著名的德鲁克-普拉格准则,不仅考虑到三个主应力对破坏的影响,并且消除了屈服面存在的角隅1这个准则可表述为A J 1+J 2=C (2)式中,J 1和J 2是主应力不变量,A 和C 是正常数1图1 莫尔-库伦准则和德鲁克-普拉格准则屈服面在主应力空间,式(2)是一个以静水应力轴为中心轴的圆锥体(图1)1它虽然克服了莫尔-库伦准则的上述缺点,但在破坏状态下,该准则给出了较大的材料体积膨胀,这与岩土介质的试验结果明显不符1我国学者俞茂由正交八面单元体的三个主应力出发,提出了双剪强度理论和适用于岩土体的广义双剪强度理论(包括屈服准则)[3],并得到了双剪统一强度理论[4]R 1-A 1+b (b R 2+R 3)=R t ,R 2F R 1+A R 31+A11+b (R 1+b R 2)-A R 3=R t ,R 2E R 1+A R 31+A (3)式中,A 和b 是常数,R t 是材料单轴抗拉强度1在主应力空间,式(3)表示一个以静水应力轴为中心轴,具有不等边十二边形截面的锥体表面1可以证明,广义双剪理论和莫尔-库伦准则在P 平面上的屈服曲线分别是各种岩土屈服准则的上限和下限1213应变硬化(软化)一般地,岩土体应力状态满足屈服准则时,将出现屈服应力随变形增大而不断增高(硬化)或降低(软化)现象1对于前者,屈服面在主应力空间是连续扩大的;对于后者,则表现为屈服面的不断收缩1当满足破坏条件时,将形成屈服面与破坏面(残余破坏面)相互重合,而屈服面与破坏面始终相一致的情况仅发生在完全塑性材料中1因此,为了建立岩土介质完整的本构关系,必须同时考虑屈服准则、流动法则和软(硬)化定律等三方面1其中,对材料硬(软)化特图2帽盖模型屈服面性的研究多借助于控制该材料硬化特性的屈服面,称之为硬化帽盖(图2)1根据不同的岩土介质和试验,提出了不同形状的帽盖[5],其一般表达式为f1(J1,J c2,k1)=0(4)式中,J c2为应力偏量第二不变量,k1为硬化参数1除了屈服帽盖,岩土帽盖模型还包括一个固定屈服面,例如,通常以初始德鲁克-普拉格破坏面与米赛斯屈服面光滑相接表示1一般地,固定屈服面取为强度理论限定的破坏面f2(J1,J c2)=0(5) 3岩石和岩体强度理论与本构关系如前所述,在一定条件下,可以使用相同强度理论分析岩土力学问题1但在一般情况下,岩石的破坏面具有如下特征:(1)在主应力空间,破坏曲面在原点附近的顶角是张开的;(2)岩石破坏包络线,即破坏面在伦杜列克面(Rendulic)上的子午线不是直线,而是曲线;(3)岩石有抗拉强度1通常,前述岩土体的屈服和强度准则都可以满足条件(1)和(3),为了满足条件(2),需要进行必要修正1311岩土强度理论的修正为了使强度理论满足上述条件(2),从而应用于岩石力学问题分析中,早期的工作多采用对破坏曲线近似逼近方法,例如,以双曲线或抛物线取代莫尔-库伦准则中的直线等1更一般的方法是直接采用莫尔强度理论,并通过对P平面上多边形屈服曲线角点的光滑化得到各种角隅模型[6]1典型范例是关于岩石的吉姆-拉德破坏准则(Kim-Lade)1拉德曾提出如下土体两参数破坏准则[7](J21/J3-27)(J1/P a)m=G1(6)式中,P a是该应力状态下大气压力,m和G1是常数,其中,破坏面在原点附近的张角随G1变化,而子午线曲率随m值变化(图3)1在主应力空间,拉德准则是一个以静水应力轴为中心轴,具有带圆角三角形截面的子弹头形曲面,该曲面顶点位于原点1图3拉德破坏准则破坏面[7]为了得到适用于岩石的强度准则,吉姆和拉德对式(6)进行了修正,即考虑岩石凝聚力和抗拉强度的作用,在式(6)的法向主应力分量叠加一个常应力项aP aR x=R x+aP aR y=R y+aP a(7)R z=R z+aP a研究式中,a是一个无因次常数,aP a的值反映了岩石的抗拉强度1不难看到,这个三参数强度准则较好地反映了岩石破坏面的上述3个特征,同时,原作者通过87组不同岩石的试验数据对模型进行了多次验证1312岩石的脆性破坏准则岩石三轴试验结果表明,在侧限压力较低时,岩石试件的破坏应力随变形增大而不断降低,在很小或完全未出现永久变形的情况下发生突然的脆性破坏1随着侧限压力增大,通常出现由脆性向延性破坏的转变,这种现象可以由塑性变形机制来解释(岩石破裂流动与颗粒滑移等)1岩石脆性破坏准则研究仍处于发展阶段1其中,格里菲斯理论(Griffith)是一个基于理想脆性假定的二维准则,由此理论预测的脆性材料单轴抗压与抗拉强度R c和R t的关系式R c=-8R t1由于岩石裂纹随围压增高将出现闭合,此时应考虑闭合裂纹表面间摩擦作用,因此,提出了关于岩石修正的格里菲斯理论[8]S=2R t+R n tg<(8)式中,S和R n为裂纹面上切应力与法应力,<为内摩擦角1显然,这种修正是将低应力条件下的格里菲斯理论转化为高应力条件下的莫尔理论1M urrell考虑到中间主应力的作用,提出了一个三维脆性破坏准则,这个准则预测R c/P a=12 |R t/P a|1在主应力空间,这个准则表示为一个以静水压力轴为中心轴的椭球面与一个处于拉应力区的四棱锥面相切得到的曲面(图4)1需要指出,这个准则虽计及中间主应力影响,并具有弯曲的子午线,但它的基本出发点却是基于单轴抗拉强度判据1图4M urrell三维脆性破坏准则破坏面[9]313岩石破坏的经验准则由于岩石和岩体力学特征的复杂性,针对不同岩石和荷载条件提出了大量实用经验准则1其中,霍克-布朗准则是应用最广的1这个准则依据格里菲斯和修正格里菲斯理论的基本概念,采用/试凑法0得到了分别适用于岩石和岩体的经验准则[10]R1=R3+m R c R3+S R c2(9)式中,m和S是表征岩石或岩体性质及其破坏范围的常数1在主应力空间,这是一个以静水应力轴为中心轴、具有6条抛物线围成的6边形截面的锥体表面(图5)1这个准则给出R c=-(7~25)R t,这与大量试验结果接近,因而,得到较广泛应用1图5霍克-布朗经验破坏准则破坏面4节理和节理岩体天然岩体由节理和岩块组合而成1对于起控制作用的节理,通常采用/节理单元0来模拟1早期的节理单元是一个非线性弹性模型,给出了节理面两侧力-位移的增量表达式1为了考虑节理延性和切向-法向作用的相互影响,普遍采用了遵循莫尔-库伦准则的弹塑性节理模型1但是,如果采用关联流动法则,这个模型将产生一个无法消除的剪胀率1因此,罗伯茨等(Roberts)建议用非关联流动法则,相应塑性势函数Q为Q=|R s|-R n tg W(10)式中,R s和R n是节理切向和法向应力,W是节理剪胀角,可由试验确定1由于试验水平和理论的限制,节理面的理论模型尚不成熟,在应用中最可靠、最广泛的是巴登(Barton)提出的经验准则[11]F=|R s|-R n tg<(JRC lg(JCS/R n)+<r)=0(11)式中,JR C是节理面粗糙度系数,JCS是节理面抗压强度,<和<r分别是节理面摩擦角和残余摩擦角1这些参数都可以由简单原位试验得到1国际岩石力学学会制订了规范用于获取和解释这些参数,从而,推动了这一准则的普遍应用1对于受多组节理切割的岩体,由于很难同时模拟这几组节理,通常需找到节理岩体的本构关系1目前,此项研究仍处于开始阶段,应予充分重视1对于等距排列的平行节理(未充填),若节理连续分布且尺寸远小于岩体或结构物尺寸,提出了/节理岩体层状模型0(Multilaminate model)[12]1这实质上是一种等效材料模型,在最终形成的弹塑性或粘弹塑性本构关系中,以不同力学模型分别描述各层岩石和节理面的力学特征,并同时考虑它们对岩体力学的影响,得到节理岩体总的粘塑性应变速率ÛE VP=C i3F i45Q i5R+E nJ=1C J3F J45Q J5R J5R J5R(12)式中,F i和F J分别是第i层岩石和第J层节理的屈服(破坏)函数,Q i和Q J为相应塑性势,R J 表示J组节理面上法向和切向应力,C i和C k是相应粘性参数1式(12)中等号右端第一项与岩石特性有关,第二项则涉及n个节理面的力学特征1如果不考虑岩体的流变特性,采用关联流动法则,可以给出弹塑性节理岩体的类似表达式15结束语(1)非线性弹性模型曾在岩土力学中应用1由于高次模型待定常数过多,且为区分加、卸载情况需给出复杂应力状态下加载条件,限制了它们的使用范围,在岩石力学中应用较少,并主要用于比例加载条件下1(2)莫尔-库伦准则和德鲁克-普拉格准则在岩土力学分析中得到广泛应用1前者的缺点是忽略了中间主应力的作用,并且,在三维主应力空间存在屈服面角隅,给计算带来了困难1后者虽然克服了上述问题,但在破坏状态下给出较大体积膨胀,这与岩土试验结果严重不符1广义双剪强度理论及其角隅模型展示了广阔应用前景,但需大量试验与工程验证1各种帽盖模型考虑到岩土介质的应变硬(软)化,计及剪胀或剪缩,但公式推导中加入种种补充假定,模型的可靠性需进一步验证1(3)岩石、岩体和土体的强度理论和本构关系相似又相区别1吉姆-拉德的三参数岩石破坏准则经过87组岩样检验1有较高可信度1各种岩石脆性破坏准则都源于单向抗拉强度判据,它们的可靠性有待检验1岩石和岩体经验破坏准则在应用中占重要地位,其中,霍克-布朗准则适用于R1>314R3条件下延性岩石(体),在无控制作用节理存在的岩体工程分析中得到普遍应用1(4)在主要节理面的模拟中采用了莫尔-库伦准则和关联/非关联流动法则1已提出的8参数节理模型可用于研究节理加载-卸载-再加载过程[12],但最可靠、应用最广的仍是巴登经验准则1对无控制性不连续面的节理岩体提出了等效模型和相应本构关系1节理岩体的强度理论和本构关系研究仍处于初始阶段,是目前主要研究方向之一1参考文献1Fung Y C1Foundations of Solid M echanics1Prentice-Hall,19652T ruesdell C1Hypoelas ticity1J Ration M ech A nal,1955,4:83~1333俞茂等1双剪应力强度理论及其推广1中国科学A辑,1985,28(11)4俞茂1统一强度理论及其应用1强度理论研究新进展1西安:西安交通大学出版社,1993133~445S chofield A N,Worth C P1Critical S tate Soil M echanics1M cGraw-Hill Book Company,19686Zienkiew icz O C,Pande G N1Som e useful forms of isotropic yield surfaces for soil and rock mechanics1Finite Elements in Geome-chanics1Gudehus G(eds)1John Wiley&Sons,19777Kim M K,Lade P V1M odelling rock strength in three-dimensions1Int J Roc k M ec h M in S ci&Geomech,1984,21:21~338M cCli ntok F A,Walsh J B1Fri ction on Griffith cracks under pressure1Proc4th US Nat Congr Appl M ech,196211015~10219M urrel l S A F1A cri terion for bri ttle fracture of rocks and concrete under triaxial stress and the effect of pore pres sure on the creter-i on1Proc5th US S ym p Rock M ech,Pergamon Press,19631563~57710Hoek E,Brown E T1岩石地下工程1连志升等译,北京:冶金工业出版社,198611Barton N R,Choubey V1The shear strength of rock joints in theory and practice1Rock M ech,1977,10:1~5412Pande G N,Beer G,Williams J R1Numerical M ethods in Rock M echanics1W i ley,199013Pande G N1A constitutive model of rock joints1Proc Int Symp Fund Rock Joints1Center Pub11985(1996年5月31日收到第1稿,1996年8月12日收到修改稿)(上接第7页)29Levy D,Powell K,van Leer B1An i m plementati on of a grid-i ndependent upwind scheme for the Euler equati ons1AIAA89-1931-CP 30Rumsey C L,van Leer B,Roe P L1A grid-independent approximate Riemann solver w ith applications to the Euler and Navier-Stokes equations1J Comput Physics,1993,105(2):306~32331Roe P L1Discrete models for the numerical analysis of time-dependent multidimensional gas dynamics1J Comp ut Phys,1986,63: 458~47632Roe P L1Discontinuous sol utions to hyperbolic system s under operator splitting1Nu merical M ethods f or Par tial Diff erential Equa-tions,1991,7:277~29733Lacor C,Hirsch Ch1Genuinely upw ind algorithms for th e multidimensionalEuler equations1AIA A J,1992,30(1):56~6334Parpia I H,M ichalek D J1Grid-independent upw ind sch eme for multidimensi onal flow1AIA A J,1993,31(4)135Hartwich P M1Comparison of coordinate-i n variant and coordinate-aligned u pw ind for the Euler equations1A IAA J,1994,32(9): 1791~179936van Leer B1Advancing the accuracy and efficiency of explicit Euler solvers1AIAA90-001237Zhang X D,Trepanier J-Y,Reggio M,et al1Grid i nfluence on upw ind schemes for Euler and Navier-Stokes equations1A IAA J, 1996,34(4):717~72738Abarbanel S,Duth P,Gottlieb D1Splitting methods for low M ach number Euler and Navier-Stokes equations1Comp uters&Fluids, 1989,17(1):1~12(1996年11月29日收到第1稿,1997年3月30日收到修改稿)。
