_悬挑式脚手架搭设要点

悬挑式脚手架搭设的几点要求(最新版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0525悬挑式脚手架搭设的几点要求(最新版)(一)施工方案1、悬挑式脚手架必须编制专项施工方案。

方案应有设计计算书(包括对架体整体稳定性、支撑杆件的受力计算)，有针对性较强的、较具体的搭设拆卸方案和安全技术措施，并画出平面、立面图以及不同节点详图。

2、专项施工方案包括设计计算书必须经企业技术负责人审批签字盖章后方可施工。

(二)悬挑梁及架体稳定1、挑架外挑梁或悬挑架应积极采用型钢或定型桁架。

2、悬挑型钢或悬挑架通过预埋与建筑结构固定，安装符合设计要求。

3、挑架立杆与悬挑型钢连接必须固定，防止滑移。

4、架体与建筑结构进行刚性拉结，按水平方向小于7M、垂直方向等于层高设一拉结点，架体边缘及转角处1M范围内必须设拉结点。

(三)脚手板挑架层层满铺脚手片，脚手片须用不细于18#铅丝双股并联绑扎不少于4点，要求牢固，交接处平整，无探头板，不留空隙，脚手片应保证完好无损，破损的及时更换。

(四)荷载施工荷载均匀堆放，并不超过3.0KN／m2。

建筑垃圾或不用的物料必须及时清除。

(五)交底与验收1、挑架必须按照专项施工方案和设计要求搭设。

实际搭设与方案不同的，必须经原方案审批部门同意并及时做好方案的变更工作。

2、挑架搭拆前必须进行针对性强的安全技术交底，每搭一段挑架均需交底一次，交底双方履行签字手续。

3、每段挑架搭设后，由公司组织验收，内容良化，合格后挂合格牌方可投入使用。

悬挑脚手架搭设要求1、悬挑梁的位置应根据施工方案确定，并征求设计单位同意，按确定的位置设置预埋件；2、悬挑梁的长度应取悬挑长度的2.5倍，悬挑支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上（有加固的除外），悬挑端应按梁长度起拱0.5％-1％；悬挑钢梁穿墙做法悬挑钢梁楼面做法3、悬挑梁末端应由不少于两道的预埋U型螺栓固定，锚固位置设置在楼板上时，楼板的厚度不得小于120mm，楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施，平面转角处悬挑梁末端锚固位置应相互错开，如图所示；悬挑梁末端固定做法4、预埋U型螺栓的直径为20mm，宽度为160mm，高度经计算确定；螺栓丝扣应采用机床加工并冷弯成型，不得使用板牙套丝或挤压滚丝，长度不小于120mm；U型螺栓宜采用冷弯成型；5、悬挑梁采用焊接接长时，应按等强标准连接，焊缝质量满足一级焊缝的要求；6、悬挑架体立杆搭设应符合下列规定：(1)立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接；(2)立杆顶端宜高出女儿墙上皮1ｍ，高出檐口上皮1.5ｍ；7、水平杆搭设应符合下列规定，如图所示：(1)纵向水平杆应设置在立杆内侧，其长度不宜小于３跨；(2)纵向水平杆接长宜采用对接扣件连接，也可采用搭接；(3)横向水平杆应放置在纵向水平杆上部，靠墙一端至墙装饰面距离不宜大于100mm；(4)主节点处必须设置横向水平杆；(5)杆件接头应交错布置，两根相邻杆件接头不应设置在同步或同跨内，接头位置错开距离不应小于500mm，各接头中心至主节点的距离不宜大于纵距的1/3；(6)搭接接头的搭接长度不应小于1ｍ，应采用不少于3个旋转扣件固定；8、扫地杆设置应符合下列要求：(1)纵向扫地杆必须连续设置，钢管中心距地面不得大于200mm；(2)脚手架底部主节点处应设置横向扫地杆，其位置应在纵向扫地杆下方；9、架体应通过连墙件与建筑物主体连接牢固。

2024年脚手架的搭设要求及注意要点1、落地式脚手架：脚手架外立面脚手架立杆与地（楼）面应有垫板作底座落地式脚手架应有上下通道（楼梯），梯板全密封，要有扶手。

落地式脚手架应有上下通道（楼梯）通达每层作业面。

脚手架用安全网四周全部围闭，只能通过安全通道进出。

脚手架平桥应铺钢网作脚手板，铺竹子、铺竹片板不防火、不安全。

脚手架的第一道平桥（以后每隔10m），平桥与建筑物之间应全密封。

平桥完全满铺钢筋网的脚手板。

每片钢筋网均用铁线固定脚手架在贴近地面处必须搭设纵横向的扫地杆超过24m高的脚手架与建筑物必须用刚性连接墙杆与立杆的连接点与主接点距离不应大于30cm。

2、悬挑式脚手架悬挑式脚手架应采用分段式：从力学分析从来来说，受力明确，节点处理可靠。

脚手架的第一道平桥（以后每隔10m），平桥与建筑物之间应完全密封。

完全密封的平桥要专人、定期清扫，以免增加荷载。

悬挑钢梁要安装牢固（最好焊接）产油上警示颜色，防止碰撞。

3、几个要注意的地方。

卸荷受力不明确：钢丝绳吊着大小横杆，再由大小横杆的扣件将力传给立杆。

万一扣件未完全锁牢或失效，则该立杆丧失支撑作用。

卸荷只卸荷外立杆，内立杆不卸荷，完全错误。

脚手架与建筑物之间从上到下没用一道平桥密封，是一大安全隐患。

卸荷的钢丝绳不是用法兰调节其的松紧度，而是用绳卡来代替，错误！2024年脚手架的搭设要求及注意要点（2）一、引言脚手架作为建筑工程施工中常用的设备之一，在提高施工效率、保证施工安全方面起到了至关重要的作用。

随着科技的不断进步，脚手架在设计、材料选择等方面也在不断创新。

本文将详细介绍2024年脚手架搭设的要求及注意要点，旨在为建筑施工方提供参考。

二、2024年脚手架搭设要求1. 设计要求在2024年，脚手架的设计要符合国家相关标准的规定，并考虑以下要求：（1）承重能力：脚手架的承重能力要满足施工工序及使用人员的需要，保障施工安全。

（2）稳定性：脚手架搭设后要能够稳定地支撑施工人员及材料，防止脚手架倾覆或发生其他安全事故。

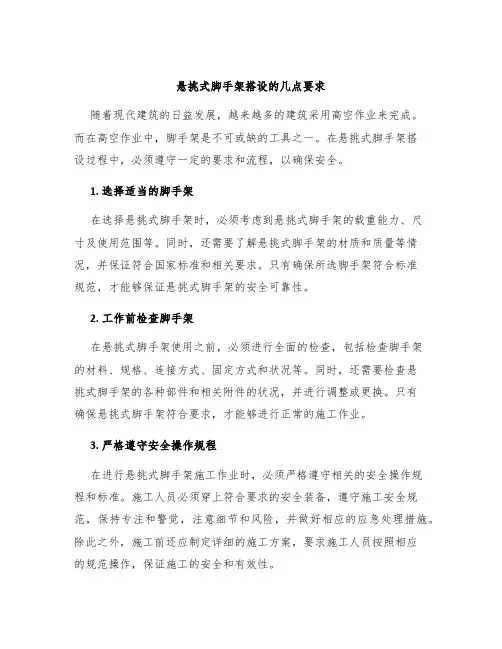

悬挑式脚手架搭设的几点要求随着现代建筑的日益发展，越来越多的建筑采用高空作业来完成。

而在高空作业中，脚手架是不可或缺的工具之一。

在悬挑式脚手架搭设过程中，必须遵守一定的要求和流程，以确保安全。

1. 选择适当的脚手架在选择悬挑式脚手架时，必须考虑到悬挑式脚手架的载重能力、尺寸及使用范围等。

同时，还需要了解悬挑式脚手架的材质和质量等情况，并保证符合国家标准和相关要求。

只有确保所选脚手架符合标准规范，才能够保证悬挑式脚手架的安全可靠性。

2. 工作前检查脚手架在悬挑式脚手架使用之前，必须进行全面的检查，包括检查脚手架的材料、规格、连接方式、固定方式和状况等。

同时，还需要检查悬挑式脚手架的各种部件和相关附件的状况，并进行调整或更换。

只有确保悬挑式脚手架符合要求，才能够进行正常的施工作业。

3. 严格遵守安全操作规程在进行悬挑式脚手架施工作业时，必须严格遵守相关的安全操作规程和标准。

施工人员必须穿上符合要求的安全装备，遵守施工安全规范，保持专注和警觉，注意细节和风险，并做好相应的应急处理措施。

除此之外，施工前还应制定详细的施工方案，要求施工人员按照相应的规范操作，保证施工的安全和有效性。

4. 悬挑式脚手架设备维护保养在悬挑式脚手架使用期间，需要进行设备的维护保养。

定期检查脚手架各部件的状况和连结情况，并进行必要的维修，以保持脚手架的完好和稳定。

同时，在设备维护的过程中，还应对操作人员和设备进行培训和检验，以确保设备在安全、有效的状态下运作。

总之，正确选用、使用、维护、保养和管理悬挑式脚手架，是保障高空作业安全的重要环节。

在施工过程中，要充分考虑施工思路、安全性和保障性，并坚持遵守相关规定和标准，切实保障施工作业的安全及成效。

悬挑式钢管脚手架规范悬挑式钢管脚手架是一种常见的施工脚手架，用于支撑和搭设工地上的人员、材料和设备。

为了确保施工安全、高效进行，需要遵守一定的规范。

以下是悬挑式钢管脚手架的规范要求，该文约1000字：一、悬挑式钢管脚手架的选材要求1. 钢管的材质应符合GB/T3091的规定，抗拉强度不低于215MPa，屈服点不低于195MPa。

2. 脚手架接头应采用型钢焊接，焊接缝应牢固、焊接质量良好，且应经过防腐处理。

3. 悬挑式钢管脚手架上的连接螺栓、垫片、螺母等配件应符合相关国家标准，保证其强度和质量。

二、悬挑式钢管脚手架的设计要求1. 设计应符合国家相关规范和标准，悬挑式钢管脚手架的安全系数不得低于4。

2. 悬挑式钢管脚手架的承载能力应满足工地作业所需的要求，并考虑到临时荷载的影响。

3. 设计应考虑到脚手架的稳定性和抗倾覆能力，通过合理设置支撑和固定装置来达到这些要求。

三、悬挑式钢管脚手架的搭设要求1. 搭设前应清理工地上的杂物和障碍物，确保工地整洁有序。

2. 在搭设过程中，应按照设计图纸和规范要求进行操作，严禁随意拆卸、改变结构或减少支撑点。

3. 搭设时应按照规定的间距设置纵横杆，保证脚手架的稳定性。

4. 悬挑式钢管脚手架的搭设高度应符合规范，不能过高或过低。

5. 脚手架的脚座应均匀放置，与地面接触牢固，以保证整个脚手架的稳定性。

四、悬挑式钢管脚手架的使用及维护要求1. 使用前应进行全面检查，确保脚手架的结构完整、连接牢固。

2. 在使用过程中，应遵守使用规定，严禁超负荷搭载和随意移动脚手架。

3. 使用人员应定期检查脚手架的稳定性，如发现松动或异常情况，应及时采取措施修理或更换。

4. 雨天使用脚手架时，应增加材料表面防滑措施，避免因湿滑而造成意外。

5. 脚手架使用完毕后，要及时拆除，恢复工地的原貌。

五、悬挑式钢管脚手架的安全措施1. 使用人员应穿戴符合要求的安全防护装备，如安全帽、安全带等。

2. 悬挑式钢管脚手架上应设置防护网，防止人员、物体从高处坠落。

悬挑脚手架安全监理细则一、悬挑式脚手架搭设安全控制要点1、严格按专题施工方案搭设，悬挑构件安装完毕并经检查验收符合规定后方可开始搭设外架。

2、立杆间距、大横杆和小横杆旳设置均应符合已同意旳搭设方案规定，并应设置纵横方向扫地杆，纵向扫地杆应采用直角扣件固定在悬挑构件上皮不不小于200mm处旳立杆上，横向扫地杆固定在紧靠纵向扫地杆下方旳立杆上。

3、底部立杆需采用不一样长度旳钢管参差布置，使钢管立杆旳对接接头交错，高对方向互相错开1m以上，相邻接头不得在同一步跨内，以保证脚手架旳整体性。

立杆接长必须采用对接扣件连接。

4、搭设首层悬挑脚手架应沿四面每框架格内设置一道斜支撑，拐角处双向增设，待脚手架与主体构造可靠连接后方可拆除。

5、脚手架外侧立面应及时设置剪刀撑，各道剪刀撑之间净距离不得不小于15m，剪刀撑斜杆旳搭接长度不不不小于1m，至少采用2个旋转扣件固定，且旋转扣件应固定在与之相交旳横向水平杆伸出端或立杆上。

剪刀撑应随立杆、水平杆同步搭设。

6、脚手架外侧立面应及时张拉安全网，安全网固定在脚手架外立杆里侧；脚手架外侧必须设置300高旳踢脚板或踢脚杆。

7、脚手架与建筑物水平方向按3.6m，垂直方向按楼层设置拉结点，当楼层高度超过4m时，则在水平方向加密。

拉结点在转角处和顶部也需加密设置。

8、脚手架顶部应设置避雷针，分置于主楼四角旳立杆上并联通大横杆，形成避雷网络，其检测接地电阻不不小于30欧姆。

9、对进场旳钢管、扣件应进行外观、壁厚检查，取样送检，钢管要进行抗弯、抗拉等力学试验，扣件进行抗滑力试验，试验合格后方可使用。

不得在钢管上打孔。

旧扣件有裂缝、变形旳严禁使用，滑丝旳螺栓必须更换。

10、脚手架必须由持有有效上岗证旳专业架子工搭设。

架子工搭设时必须戴好安全帽，系好安全带，穿着防滑鞋，衣袖口和裤脚口要扎紧，其随身携带旳工具及零配件应放在工具袋内。

11、钢管和脚手笆吊运需用专用保险吊钩，严禁单点起吊。

12、外脚手架要分段验收，每搭设一层经安全检查验收合格后方可使用，发既有不符合规定旳应迅速整改。

悬挑脚手架搭设注意事项1、悬挑式脚手架是指架体结构卸荷在附着于建筑结构的刚性悬挑梁（架）上的脚手架，用于建筑施工中的主体或装修工程的作业及其安全防护需要，悬挑式钢管脚手架在施工前应编制专项施工方案，并应由施工单位技术负责人和项目总监理工程师签字批准后方可组织实施。

对于架体高度达到20米及其以上的悬挑式钢管脚手架，施工单位应组织专家对其专项方案进行论证后实施；悬挑脚手架搭设前，安装架设人员应认真阅读悬挑脚手架专项施工方案，掌握悬挑承力架的构造、布置方式、布置间距、特殊部位（如阳台、转角、楼（电）梯间等）的具体做法、脚手架架体的搭设要求等。

2、悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构，不得依附在砖混结构或石结构上，悬挑架搭设工艺流程：施工准备→放线定位→预埋U型螺栓→悬挑架的支承结构安装→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装连墙件→安装剪刀撑→扎安全网→作业层铺脚手板和挡脚板；悬挑架的支承结构应为型钢制作的悬挑梁等，型钢悬挑梁宜采用双轴对称截面的型钢，选用的型钢应有产品质量合格证，严禁使用锈蚀或变形严重、有裂缝的型钢。

3、悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。

悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。

4、用于锚固的U型钢筋拉环应采用冷弯成型。

U形钢筋拉环和U形钢筋锚环应使用HPB235级钢筋，预埋于主体结构的U形锚环、U 形拉环应伸入主体结构钢筋骨架（或钢筋网）内，并与钢筋骨架（网）绑扎牢固，其直径应不小于16㎜，锚固长度应符合现行国家标准《混凝土结构设计规范》（GB50010）中钢筋锚固的规定。

U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。

每个型钢悬挑梁外端宜设置钢丝绳与上一层建筑结构斜拉结，钢丝绳不参与悬挑钢梁受力计算；5、钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20㎜，吊环预埋锚固长度应符合现行国家标准。

悬挑式脚手架搭设流程及要求㈠技术参数㈡工艺流程（1）普通型钢悬挑脚手架水平悬挑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺竹笆片→扎防护栏杆→扎安全网。

（2）定距定位。

根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。

（3）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定措施与建筑结构拉结。

（4）每搭完一步脚手架后，应按规定校正步距、纵距、横距及立杆的垂直度。

⑷立杆及纵横向水平杆构造要求：（三）型钢托架：1、架体与悬挑结构的连接：架体底部与悬挑结构应连接牢靠，不得滑动或窜动。

例：在16＃工字钢上翼缘距外挑端10cm和80cm处分别居中焊接两根长度15cm左右，直径不小于20mm 的钢筋作为立杆内胆，然后将立杆钢管套在其上，再分别将纵向扫地杆扣在两根立杆的内侧，离悬挑梁不大于20cm，横向扫地杆扣在紧靠纵向扫地杆下方的立杆上。

另外：在16＃工字钢上翼缘距外挑端10cm中处焊接固定钢丝绳锚固环或横向钢筋（钢筋φ18以上、长度约10cm）防止钢丝绳滑动或窜动。

祥见简图。

一般悬挑部位脚手架示意图2、悬挑构件：（1）悬挑构件包括悬挑梁，钢丝绳和预埋件；悬挑梁和预埋件均采用Q235-A 钢材制作。

（2）悬挑梁和预埋件均按本设计制作，安装前应检验合格，并按设计要求进行预埋和安装。

（3）悬挑梁焊接质量必须合格，焊条采用E40型。

型钢规格、材质和尺寸应符合设计要求。

（4）楼板中固定挑梁的锚固预埋和墙、柱、梁中的斜拉锚固件预埋位置应正确，材质和规格应符合设计要求，并符合锚固要求。

3、悬挑梁预埋：⑴转角处柱、剪力墙悬挑梁可直接浇入砼，深入砼25cm以上或采用联梁设置。

⑵型钢悬挑梁的预埋：悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。

建筑工程悬挑式脚手架搭设一般要求一、悬挑脚手架选用材料应符合下列要求：1、悬挑脚手架的悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于160 mm.2、选用的型钢应有产品质量合格证，严禁使用锈蚀或变形严重、有裂缝的型钢。

3 、拉索式悬挑脚手架所用的钢丝绳出现下列情况之一的不得使用：（1）断丝严重、断丝局部聚集、绳股断裂；（2）内、外部磨损或腐蚀的；（3）绳股挤出、钢丝挤出、扭结、弯折、压扁等变形的；4、螺栓连接件变形、磨损、锈蚀严重和螺栓损坏的，不得使用。

5、斜撑式悬挑脚手架的斜撑梁不得锈蚀、变形严重、开裂。

6、预埋钢筋扣环和拉环应采用热轧光圆钢筋，直径不小于16mm，具体规格由方案计算确定。

7、钢管、扣件、安全网、脚手片等其他材料的材质，按照落地式脚手架的条文规定。

二、悬挑梁设置应符合下列基本要求：1、悬挑梁与建筑结构连接应采用水平形式，固定在建筑梁板混凝土结构上，水平锚固段应大于悬挑段的1.25倍，与建筑物连接可靠。

2、悬挑梁和建筑物的固定可采用两道及以上预埋U型圆钢或螺栓扣环，两道预埋的扣环应设置在悬挑梁的端部。

预埋U型拉环应使用HPB235级钢筋，其直径不宜小于20mm.3、采用预埋U型圆钢扣环的，应在悬挑梁调整好位置后用铁楔从两不同方向楔紧，并固定。

采用预埋U型螺栓扣环的，应在悬挑梁调整好位置后用铁质压板双螺母固定，螺栓丝口外露不应少于3扣。

4、悬挑脚手架的拉索柔性材料仅作安全储备措施，不得作悬挑结构的受力构件。

5、拉索的预埋U圆钢拉环宜预埋在建筑物梁底或梁侧。

U型圆钢拉环预埋处的混凝土应达到拆模条件时方可悬拉拉索。

6、预埋U型圆钢扣环、拉环埋入混凝土的锚固长度不应小于30d，并应焊接或绑扎在主筋上。

三、悬挑脚手架的搭设要求：1、悬挑脚手架每段搭设高度不宜大于18m.2、悬挑脚手架立杆底部与悬挑型钢连接应有固定措施，防止滑移。

3、悬挑架步距不应大于1.8m.立杆纵向间距不应大于1.5m.4、悬挑脚手架的底层和建筑物的间隙必须封闭防护严密，以防坠物。
