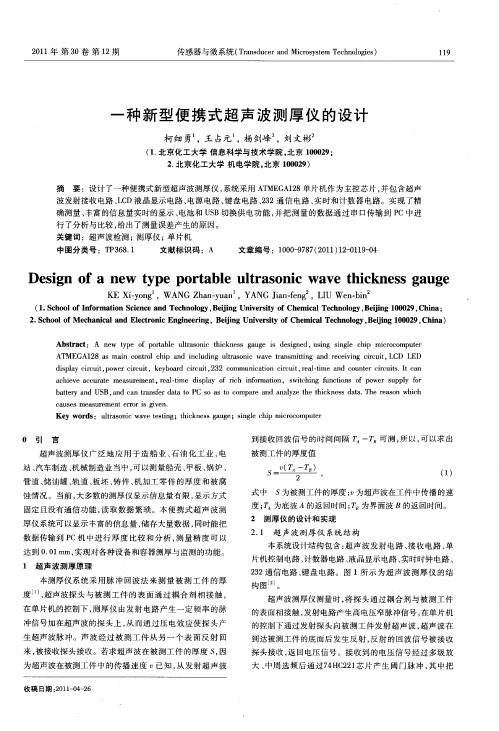

便携式超声波测厚仪

TT130超声波测厚仪使用说明书北京时代山峰科技有限公司TEL:010-******** 010-********FAX:010-******** 010-********1目次1.概述xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx32.性能指标xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx43.主要功能xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx54.测量步骤xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx55.测量声速xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx86.厚度值存储xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx97.低电压指示xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx108.自动关机xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx109.测量技术xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx1010.测量误差的预防方法xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx1211.注意事项xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx1412.维修xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx14附表: 各种材料的声速xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx1521 概述1.1 适用范围TT130智能化超声波测厚仪，采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。

版本号：GM100-0型号：GM100超声波测厚仪使用说明书GM100CALVELSTORE 特殊声明：我公司保留对产品设计与更改说明书内容的权利；我公司不负任何因使用本仪器而引起的其它损失；本说明书的内容不能作为将产品用做特殊用途的理由！粤制00000841号南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ目 录一．介绍-------------------------(01)二．基本使用要求------------------(04)三．操作方法----------------------(05)四．测量技术----------------------(09)五．预防测量误差------------------(11)六．保养和保修--------------------(13)七．用户须知 ---------------------(14)八．附表 -------------------------(15)南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ校准块1个; 皮套1个.南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ键盘功能说明：开关机键 CAL-- 校准键 VEL-- 声速键 STORE-- 功能转换键背光开启键声速、厚度、厚度 单元调整键，查询键声速、厚度、厚度 单元调整键，查询键4．规格显示方式：四位数字液晶显示显示最小单位：0.1mm 工作频率：5MHz测量范围：1.2～225.0mm(钢)管材测量下限：Φ20x3mm(钢)测量误差：±（1%H+0.1）mm.H 声速调节范围：1000～9999m/s 已知厚度反测声速：测量范围1000～9999m/s精度为±1%; 试块厚度＞20mm 时,使用温度范围：0～40℃电源：三节 1.5V AAA 碱性电池工作电流:正常测试≤50mA ； 开LED 静态电流≤20uA ；外形尺寸：72x146x29mm产品重量:202G”键的使用2、3南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ1.2mm ）。

英国Sonatest探伤仪、超声波测厚仪、无损检测介绍英国Sonatest成立于1958年，是第三大超声波检测设备制造商，其坚固耐用的便携式产品质量在世界各地得到认可。

无损检测行业开创性的超声波技术。

无论是传统、相控阵还是FMC-TFM超声波技术，Sonatest都是为许多行业提供无损检测解决方案的重要合作伙伴，包括运输、航空航天、发电、制造、无损检测服务以及石油和天然气等。

产品被世界领xian的公司使用，如波音、空客、壳牌、Eon、英国国营铁路公司，旨在为用户提供一种强大的工具，该工具易于使用，能够承受无损检测的恶劣环境。

无损检测（Non-Destructive Testing，简称NDT）是一个总称，用于描述许多行业中广泛使用的分析技术，以评估材料或组件的财产，而不会损坏其或损害其财产。

还有其他术语用于描述这项技术，包括无损检测（NDE）和无损检测（NDI）。

由于被测物品不会受到伤害，无损检测作为一种产品评估和研究技术受到高度重视，通常可以节省时间和金钱。

无损检测广泛应用于建筑、航空航天、国防、石油天然气、发电和医疗领域。

1）超声波检测（UT）：Sonatest全面的便携式超声波探伤仪为最终用户提供了无损探伤领域无与lun比的灵活性和性能。

参考型号：Masterscan D-70、Masterscan 700m、Sitescan D-50、Sitescan 500s2）相控阵探伤仪：Sonatest全面的便携式相控阵探伤仪为最终用户提供了无损探伤领域无yu伦比的灵活性和性能。

3）测厚仪：当只能从材料的一侧（例如管道或储罐）接近时，超声波测厚仪对于无损厚度测量特别有用。

厚度测量可以在大多数常见的工程材料上进行，如金属、塑料和玻璃。

无损测厚：超声波测厚仪的工作原理与声纳类似，只是频率和速度要高得多。

发射器向材料中发送一个短的超声波脉冲。

脉冲从材料的相对表面反射为回波，返回接收器。

厚度计分析脉冲返回所需的时间长度，以便计算并显示厚度。

GE检测控制技术DM5E 系列腐蚀测厚仪一系列高性能、可靠且便于使用的仪器DM5E 系列让您以合适的价格选择适合自己的功能。

DM5E 系列DM5E 系列是GE检测控制技术推出的最新一代便携式腐蚀监测测厚仪。

它大大改进了先前腐蚀测厚仪的性能，在正常温度以及高温时拥有更佳的厚度测量稳定性和可重复性。

它可在最恶劣的工作环境下运行，进行油气以及石化和发电行业的管道、压力容器及储罐的壁厚测量。

三种级别DM5E 系列有三种型号，提供三个级别的功能：• DM5E Basic• DM5E• DM5E DLDM5E BasicDM5E Basic 的坚固外壳是所有型号的通用外壳。

它采用人机工程学设计，包括连续工作 60 小时的AA蓄电池在内，重量仅为223g。

这种基本型号符合 EN 15317 的规范，具有 LCD数据显示功能，该显示在一切照明条件下均背光可见。

仪器操作由一只手通过用户友好型界面完成。

该设备是一种密封、防尘防水的薄膜式键盘，配有最少的功能键和方向键。

通过菜单导航让操作简单而直观。

这种基本机型融合了包括最小/最大值捕获、B-Scan（B 扫描）生成、报警以及差分厚度测量等多种功能，实现了测量厚度与标称厚度的快速比较。

DM5EDM5E 融入了 DM5E Basic 的所有功能，同时提供 DUAL MUL TI 操作模式。

该工作模式已运用于 GE 先前的腐蚀测厚仪，在通过涂层测量金属厚度方面作用突出。

无需去除测量点处的涂层，节省了时间和成本。

用户可以在现场将 DM5E Basic 升级到 DM5E。

DM5E DLDM5E DL 与 DM5E 相似，只是增加了支持网格数据文件格式的内置数据记录仪。

数据记录仪可容纳多达50,000 个记录。

文件可以通过Mini USB 通信端口传输到个人计算机上。

也可以通过宏指令将文件直接导成 Microsoft Excel 格式。

文件名和注释的所有字母数字数据直接通过键盘输入。

超声波测厚仪使用方法说明书一、产品概述超声波测厚仪是一种利用超声波原理测量物体厚度的仪器。

本仪器广泛应用于工业生产中，特别适用于各种金属材料、塑料材料以及非金属材料的厚度测量。

二、仪器特点1. 非接触式测量：采用超声波传感器，无需与被测物体接触，避免了对物体表面的损伤。

2. 高精度测量：具备高精度的超声波传感器，可实现精确到小数点后两位的厚度测量。

3. 轻便便携：仪器体积小巧，重量轻，携带方便，适用于各种场合的使用。

4. 易操作性：仪器具备简单易懂的操作面板和显示屏，用户无需进行复杂设置即可进行测量。

三、使用方法1. 准备工作a. 检查仪器是否正常，仪器表面是否有明显的损伤。

b. 确保仪器电池充电情况良好，可正常使用。

c. 清洁被测物体表面，确保无杂质影响测量结果。

2. 测量操作a. 打开超声波测厚仪电源开关，待仪器完成自检后进入正常工作状态。

b. 将超声波传感器与被测物体表面垂直接触，并轻轻按压，确保传感器与被测物体保持紧密接触。

c. 仪器上的显示屏将显示出被测物体的厚度数值。

读取并记录该数值。

3. 结束操作a. 测量完成后，关闭超声波测厚仪电源开关。

b. 清理超声波传感器表面，确保无杂质附着。

四、注意事项1. 在测量前，请确保超声波测厚仪电池充电完好，以免影响测量。

2. 测量时，请确保超声波传感器与被测物体表面保持紧密接触，以获得准确的测量结果。

3. 清洁被测物体表面可以提高测量的准确性，避免外界杂质对测量结果的干扰。

4. 使用过程中请勿将超声波测厚仪放置在高温、潮湿或腐蚀性环境中，以免影响仪器性能和寿命。

5. 使用完毕后，请关闭超声波测厚仪电源开关，并注意清洁传感器表面。

五、维护保养1. 定期检查仪器外观是否有损坏，如有，及时维修或更换零部件。

2. 保持仪器清洁干燥，避免灰尘、水分等污染仪器。

3. 长时间不使用时，请将超声波测厚仪存放在干燥通风的地方。

4. 如需更换电池，请使用与仪器配套的原装电池进行更换。

超声波测厚仪操作流程超声波测厚仪是一种常见的工业检测仪器，用于测量物体的厚度。

本文将介绍超声波测厚仪的操作流程，包括准备工作、设备操作和数据处理。

一、准备工作1. 确定测量对象：确定要测量的物体，并清理表面，确保无尘和油污等杂质干扰。

2. 准备超声波测厚仪：插入新电池或充电，确保电量充足。

检查探头和连接线是否完好，并进行必要的清洁。

3. 设置工作环境：选择安静、无干扰的环境进行测量，确保可靠性和准确性。

二、设备操作1. 打开超声波测厚仪：按下电源开关，等待设备启动。

2. 设置测量模式：根据需要选择合适的测量模式，如单次测量或连续测量。

3. 调整探头：将探头与测量表面垂直接触，并轻轻按压，确保良好的接触和信号传输。

4. 启动测量：按下开始/测量按钮，开始测量过程。

根据设备的要求，可能需要等待一段时间以获取准确的测量结果。

三、数据处理1. 获取测量结果：当测量完成后，屏幕将显示测量结果。

记录测量值，并检查是否符合要求。

2. 分析测量结果：根据实际需求，比较测量结果与标准值或设定范围，评估物体的厚度是否符合要求。

3. 记录和报告：将测量结果记录在适当的记录表或报告中，并保存为备份。

如有必要，可将报告提交给上级或相关部门。

四、注意事项1. 安全操作：使用超声波测厚仪时，遵守相关的安全操作规程，确保自身和他人的安全。

2. 仪器保养：定期检查和清洁超声波测厚仪的探头和连接线，确保其正常运行并延长使用寿命。

3. 校准与验证：根据需要，定期进行超声波测厚仪的校准和验证，确保测量结果的准确性和可靠性。

五、附录超声波测厚仪的操作流程如上所述，但具体操作步骤可能因不同设备品牌或型号而有所差异。

因此，在使用前，请详细阅读设备的操作手册，并按照制造商提供的指导执行相关操作。

总结：超声波测厚仪操作的准备工作包括确定测量对象、准备设备和设置工作环境。

设备操作阶段包括打开设备、设置测量模式、调整探头和启动测量。

数据处理阶段包括获取测量结果、分析结果和记录报告。

超声波测厚仪的使用方法超声波测厚仪是一种非破坏性测试仪器，通过超声波探头对被测物体进行探测，测出物体的厚度，适用于金属、塑料、橡胶、玻璃等材料的厚度测量。

下面介绍超声波测厚仪的使用方法。

一、超声波测厚仪的结构和原理超声波测厚仪由主机、探头、显示器等部分组成。

探头发射出的超声波在被测物体内部反射，反射波经过探头接收后，主机通过处理后在显示器上显示出被测物体的厚度。

二、超声波测厚仪的使用步骤1. 准备工作超声波测厚仪使用前需要进行预热，预热时间一般为15分钟左右。

同时，还需要根据被测物体的材质选择合适的探头。

2. 仪器校准超声波测厚仪使用前需要进行校准，将标准样品放在被测物体下面，将探头放在标准样品上方，调整仪器使其显示出标准样品的厚度。

如果显示值与实际值相差较大，则需要进行调整。

3. 测量厚度将探头贴在被测物体上，使其与被测物体保持垂直，轻轻按下探头，观察显示器上的数值即为被测物体的厚度。

4. 记录数据将测量结果记录下来，便于下一步的处理和分析。

5. 清洁保养使用后需要将探头清洁干净，避免灰尘和污垢影响测量精度。

同时，需要将超声波测厚仪放置在干燥通风的地方，避免受潮和损坏。

三、超声波测厚仪的注意事项1. 使用前必须进行预热和校准，保证测量精度。

2. 在测量过程中需要保持探头与被测物体垂直，并轻轻按下，避免对被测物体造成损伤。

3. 在测量过程中需要避免探头与被测物体之间有空气或液体，否则会影响测量精度。

4. 超声波测厚仪不能用于液体测量。

5. 使用后需要及时清洁和保养，避免灰尘和污垢影响测量精度。

超声波测厚仪是一种非常实用的测试仪器，广泛应用于工业生产和科学研究等领域。

但是，在使用过程中需要注意安全和精度，避免对被测物体造成损伤或误差。

超声波测厚仪操作规程
一、开机，仪器先进行自检显示，1秒后，显示软件版本号，然后
显示“0.000”，表明仪器就绪，可以正常使用。

如果屏幕闪烁或
不显示，说明电池不足，应更换电池。

二、根据要测量材料的材质和材料的厚度，用上箭头键选择测量模
式:E-E模式用于测量薄的材料(带有涂层的也选用此模式，而
不用去除涂层)，1-E模式用于测量比较厚的材料，PLAS模式用于
测量塑料，AUTO是自动模式。

三、按CAL键进入校验模式，如果显示IN(MM),再按CAL键，使得
IN/µs(M/s)闪动。

四、使用上下箭头键调节声速，直到数值变为要测量材料的声速。

五、再按CAL键，退出校验模式，仪器可以开始测量。

六、测量材料时，滴一滴耦合剂在被测试材料上，然后用探头紧密
贴在测试材料的表面，仪器应显示6-7个竖条和一个数值，该值
即为材料的厚度值。

少于5个竖条或读数不稳定，则测量值是错
误的。

七、质量控制有时要求知道目标值与实际厚度的差别，可以利用差
值模式进行测量，步骤如下:
1、开机，仪器自检。

2、按DIFF键，屏幕显示DIFF OFF或DIFF,然后是厚度值及单位。

3、重复步骤7.2,开,关差值模式。

4、假定显示DIFF开，MM闪动，使用上下箭头输入目标厚度。

5、按SEND键确定后，即可以使用差值功能进行测量，具体操作如步骤
6。

6、要解除差值模式，再按SEND键。

八、每次测量完毕后，关机。

用干净的细布将探头上粘的耦合剂擦拭干净。

positector200超声波测厚仪作业指导书PosiTector 200超声波测厚仪是一款非常先进的测厚设备，可以快速准确地测量各种材料的厚度。

以下是PosiTector 200超声波测厚仪的作业指导书：一、准备工作1.确保电源和电池已充满电，并准备好备用电源或电池，以确保长时间工作的稳定性。

2.检查探头是否干净、干燥，并确保其与测厚仪连接良好。

3.根据被测材料的性质，选择合适的耦合剂，并均匀地涂抹在被测材料表面上。

二、操作步骤1.打开测厚仪，进入初始界面。

2.将探头轻轻放置在被测材料表面，确保耦合剂与材料表面接触良好。

3.当听到两声“哔”声或仪器的指示灯亮时，抬起探头，测量结果会显示在屏幕上。

4.如果需要测量多个点的厚度，请重复步骤2和3。

5.测量完成后，关闭测厚仪，清洁探头和耦合剂。

三、注意事项1.在测量过程中，请勿用力按压探头或移动探头过快，以免影响测量结果的准确性。

2.对于某些特殊材料，可能需要使用特定的耦合剂或测量方法。

在使用前，请仔细阅读相关资料或联系专业技术人员获取支持。

3.在使用过程中，如发现测厚仪出现异常或测量结果不准确，请立即停止使用并联系专业技术人员进行检修或校准。

4.保持测厚仪的清洁和干燥，避免潮湿、灰尘和污垢对设备的影响。

四、维护与保养1.定期清洁探头和耦合剂，以确保测量的准确性。

2.定期检查电池和电源的连接是否良好，避免因接触不良导致设备故障。

3.在长期不使用的情况下，将测厚仪存放在干燥、阴凉的地方，并定期充电和维护。

总之，PosiTector 200超声波测厚仪是一款功能强大、操作简便的测厚设备。

通过按照作业指导书的要求进行操作和维护，可以确保设备的稳定性和准确性，提高工作效率和测量精度。
