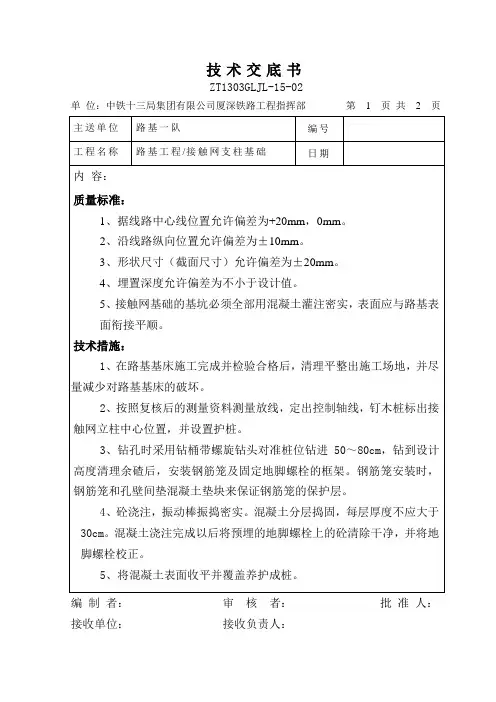

新建郑州至万州铁路河南段ZWZQ-6标项目二分部技术交底记录交底单位:新建郑州至万州铁路河南段ZWZQ-6标项目二分部桥二队路基接触网支柱基础施工技术交底1、编制依据及原则1。
1 编制依据1)《铁路混凝土工程施工技术指南》铁建设【2010】241号;2)《铁路混凝土工程施工质量验收标准》(TB 10424-2010 J 1155-2011);3)《高速铁路路基工程施工技术指南》铁建设【2010】241号;4)《高速铁路路基工程施工质量验收标准》(TB 10751—2010 J 1147-2011);5)《接触网H型钢柱基础》肆房(2010)8301;6)拐河北至方城梁场接触网基础预留接口修改设计图《郑万豫施修网》—H70JW07-j;7)铁路综合接地系统通号(2009)—9301;8)与本工程相关的现行铁路工程设计、施工规范、验收评定标准、国家有关法律、法规及有关规定。
1。
2 编制原则1)遵循专业队伍施工和综合管理的原则;2)保障施工设备、人员安全的原则;3)严格遵守合同文件的所有条款,本着科学、客观、实事求是、技术创新的原则;4)充分考虑合理性、全面性、可行性的原则;5)充分考虑施工对周边环境的影响,最大限度地降低工程施工给周边秩序、环境卫生、道路交通、既有设施安全及群众正常生活带来的不利影响的原则。
2、工程简况本分部负责DK211+040~DK218+457。
73段接触网支柱基础的施工。
根据接触网H型钢柱基础为ZJ-B一种规格90个,拉线基础LXZJ 计28个,根据地质情况(土壤内摩擦角)的大小确认基础埋深,其中AB组填料内摩擦角为35度,3%水泥级配碎石内摩擦角39度,我部管段桩基长度均为4。
2米..ZJ-B基础承台配钢筋,其中灌注桩混凝土标号为C30,承台混凝土标号为C30,地脚螺栓的螺纹和螺母规格按GB/T196—2003、GB/T41-2000加工。
3、施工准备3。
1物资、周转料具准备由队上物资部根据工程进展情况负责落实,确保工程质量与满足工程进度需要。
铁路接触网施工技术交底书编制:审核:批准:一、接触网上部技术规定1、一般规定1、接触网接触悬挂采用全补偿链形悬挂,正线接触悬挂导线组合:JTMH120+CTS150,额定工作张力接触线25kN,承力索20kN;站线接触悬挂导线组合:JTMH95+CTS120,额定工作张力接触线15kN,承力索15kN,附加导线类型:正馈线LBGLJ-240,保护线LBGLJ-120,最大工作张力正馈线15kN,保护线8kN。
1.2、接触网悬挂接触线工作支悬挂点高度除注明者外,均为6450mm;结构高度1600mm;1.3、支柱基坑处地下电缆的处理,尽量采用排移的方法。
排移困难时,可适当调整支柱的侧面限界,调整范围:区间腕臂柱3.1m~3.5m(含),站场腕臂柱2.5m ~3.5m(含),硬(软)横跨柱按3.0m~5.0m,但牵出线上支柱的侧面限界不应小于3.1m。
1.4、车挡后的支柱距车挡不应小于10m,如受地形、地貌限制,在保证线路上接触网有效长的情况下可将车挡后的支柱设于线路一侧。
1.5在进行上部安装前,工程所用金属零部件、线材及绝缘子应按《铁路电力牵引供电施工规范》有关规定进行检查和试验,规格质量及电气性能均应符合设计要求后,方可安装使用。
1.6接触网上部安装施工不得使用活口扳手,应采用呆扳手、梅花扳手和力矩扳手。
安装后的金具各部连接紧固螺栓、螺帽紧固力矩均应符合设计要求,新零件应符合该产品安装使用说明书的要求,并应配齐螺帽、止动垫片。
1.7为保证工程质量,本线在部分零件试用放松效果好的止动垫片机械防松措施。
1.8开口销安装后的劈开角度不应小于60度,开口后不得有裂纹、断裂现象。
销钉安装时,垂直设置时应钉帽在上,水平设置的两销钉头应相互倒置安装。
1.9接触线的平直度直接影响弓网受流质量和接触线的使用寿命。
上部安装及悬挂调整不应给接触线施加外力,严禁踩踏接触线。
1.10凡与接触线、承力索及附加导线接触的零配件,均应清除表面氧化物,并在接触面涂电力复合脂。
技术交底书CRCC14G2JL16-08第 1 页/共 6 页签收:日期:保留期限:5年本技术交底书一式三份:施工单位、技术部、计划部各一份。
技术交底书C R C C 14G 2J L 16-08第 2页/共 6 页签 收: 日 期: 保留期限:5年本技术交底书一式三份:施工单位、技术部、计划部各一份。
工程地点 (里程桩号)DK217+000-DK251+100 日 期2、测量放样按照复核后旳测量资料测量放线,定出控制轴线,钉木桩标出接触网立柱中心位置,并设置护桩,以便施工中对桩位旳检查。
注意在埋设护桩时必须用水泥砂浆(或砼)包裹,并标识明确,钻机就位前认真查对桩位。
3、钻机成孔①根据地质条件确定选用旳基础构造类型,从而确定成孔方式。
根据现场地质确认本标段接触网基础无矩形断面柱式基础,均为钻孔基础。
钻孔基础采用机械钻孔,孔口定位预检合格后开机施工。
钻孔深度和垂直度应符合设计及验标规定;②成孔至设计深度后,开始清孔,以防孔底虚碴过多,影响基础承载力。
4、钢筋笼制作及安装①钢筋笼在钢筋加工场集中制作,汽车运到现场安装。
钢筋笼旳主筋尽量为整根,需要对接时,宜采用搭接焊接头,搭接长度不不不小于200mm 。
成品钢筋笼保证其顺直、尺寸精确,钢筋制作必须严格按设计图纸施工,其钢筋规格、数量、尺寸必须满足设计图纸规定。
钢筋笼上、下车及运送过程中防止碰撞,保证运到现场旳钢筋笼构造尺寸满足设计图纸尺寸。
②钢筋笼放入前应先绑好砂浆垫块以保证钢筋笼外混凝土保护层旳厚度符合设计规定;本标段规定混凝土保护层厚度为50mm 。
吊放钢筋笼时,要对准孔位,吊直扶稳,缓慢下沉,防止碰撞孔壁。
钢筋笼放到设计位置时,应立即固定,以免钢筋笼在浇注混凝土时上浮,并使钢筋笼处在悬吊状态。
5、预埋件定位螺栓组定位采用双层钢板定位,可以保证螺栓组中各个螺栓旳相对位置,同步可以整体控制螺栓旳垂直度。
详细工艺如图:签收人意见:技术交底书CRCC14G2JL16-08第 3 页/共 6 页签收:日期:保留期限:5年本技术交底书一式三份:施工单位、技术部、计划部各一份。
路基接触网基础技术交底一、工程概况DK106+316.57、DK106+362.56、DK106+417.56、DK106+472.56、DK106+687.56路基接触网立柱基础施工。
接触网立柱基础分为2种型号,分别为HJ-120型、GJ-BGZ5型,其中HJ-120型4个、GJ-BGZ5型6个。
二、编制依据1、《客运专线铁路路基工程质量验收暂行标准》铁建设【2005】160 号;2、《客运专线铁路路基工程施工技术指南》TZ212-2005;3、《铁路路基施工规范》TB10202-2002;4、《路基接触网基础预留》黔张常(施)网2010(预);5、《路基通用图》黔张常施路通05;6、《区间路基设计图》黔张常施路(V)02-02-16~28;7、黔张常铁路二等水准、CPIII测量技术方案;8、建设单位、设计单位、监理单位的相关文件及通知单要求;三、施工工艺流程图三、接触网支柱基础开挖接触网基础分为HJ-120型、GJ-BGZ5型两种结构形式,HJ-120型支柱基础结构形式为两部分,下层为直径0.8m,高3.5m的桩基础;上部为1.1×0.8的扩大基础,预埋M36地脚螺栓8根。
GJ-BGZ5型支柱基础结构形式为两部分,下层为直径0.8m,高3.5m的桩基础;上部为1.1×0.8的扩大基础,预埋M36地脚螺栓8根。
由于基床表层未施工,路基基础开挖均从基床底层顶面向下开挖,开挖深度由设计标高确定。
测量放线后,确定好桩位中心,距离桩位中心1.5m安装4个护桩,以免挖孔偏位。
以桩位中心为圆心,以桩身半径加护壁厚度为半径画出上部圆周,撒石灰线作为桩孔开挖尺寸线。
人工挖孔施工时,需将桩径扩大至0.95m进行人工挖孔,扩孔后桩与原设计按同心圆方式进行布置。
开挖桩孔应从上到下逐层开挖,先挖中间部分的土方,然后向周边扩挖,有效控制桩孔的截面尺寸,为防止桩孔壁坍塌,确保安全施工成孔应设置护壁。
每下挖1.0m设置一节护壁。
施工技术交底编号:第一作业队队【2016】-011 工程名称:黔西车站站场路基工程部位:路基接触网支柱基础、CPⅢ基础施工一、交底名称路基接触网支柱基础、CPⅢ基础施工技术交底二、交底内容(一)、交底范围(二)、工程概况(三)、施工方法及技术质量要求(四)、质量控制及检测(五)、施工安全注意事项(六)、环保、文明施工措施中铁二局股份有限公司成贵铁路项目经理部第一分部技术交底记录表编号:第一作业队队【2016】-011 交底名称路基接触网支柱基础、CPⅢ基础施工技术交底主持人交底人交底时间交底地点交底内容详见技术交底书参加人员(签字)项目部:作业队:班组:书面资料附件记录人记录时间年月日路基接触网支柱基础、CPⅢ基础施工技术交底工程项目名称新建铁路成都至贵阳线乐山至贵阳段CGZQSG-15标工程名称接触网支柱基础、CPⅢ基础施工技术交底书交底内容一、交底范围黔西车站站场路基范围内,所有接触网支柱基础、CPⅢ基础施工。
二、工程概况本段支柱基础及拉线基础选用参见《接触网支柱H型钢柱基础图》(成贵施网507-Ⅵ)、《接触网钢管硬横跨基础图》(成贵施网508-Ⅲ)、《接触网拉线基础图》(成贵施网509)。
距离接触网5米内的金属结构及所有支柱均需安全接地,路基区段接触网支柱基础采用带接地极的基础,支柱基础均预留接地端子,在相应股道间敷设热镀锌扁钢、与接触网支柱连接,并连接至贯通地线,热镀锌扁钢规格为5mm×40mm。
施工中必须严格控制施工误差,确保H型支柱基础中心与线路中心距离不小于3.15米,钢管柱基础中心与线路中心距离不小于3.175米,相应拉线基础中心与线路中心距离不小于3.2米和3.225米。
三、施工方法及技术质量要求3.1接触网支柱基础主要工程数量主要工程数量、材料表序号名称型号及规格单位数量备注1 路基支柱基础507-Ⅵ-3 处33507-Ⅵ-7 处34505-2 处 2505-3 处202 硬横跨支柱基础JG-3-42 处163 路基上拉线基础LZJ-1 处19LZJ-2 处8505-4 处84 桥上支柱基础QJ-A2 处 3QJ-C 处355 桥上拉线基础QJLX-1 处236 热镀锌扁钢米≈28503.2施工工艺流程图3.3施工顺序及说明1、施工准备班组在施工前,根据项目部下达的进度要求,合理安排施工所需物资、机械设备及人员进场,做好施工准备工作。
技术交底书项目名称九景衢铁路浙江段站前二标三分部第 1 页共 6 页交底编号工程名称九景衢铁路浙江段设计文件图号九景衢施()施工部位接触网环形等径预应力混凝土立柱基础基础交底日期技术交底内容:一、技术交底范围适用于新建九景衢铁路浙江段站前工程JQZJZQ-2标工程指挥部三分部路基接触网基础。
二、设计情况1、管段接触网基础类型为:LJ-A、LJ-B、LJLX三种型号。
2、基础顶面高出路肩≥200mm,无论是否存在线路坡度,基础面均应保持水平。
3、基础设计直径为70cm的钢筋混凝土桩基,砼标号为C25.三、准备工作1、技人员在施工前必须测量该点位的里程、基础型号及埋深。
2、施工机械设备、人员就位。
管段技术负责人必须当面向施工班组人员进行施工技术交底,明确施工中应注意事项,以防不规范施工。
四、施工工艺及施工方法1、施工工艺流程施工准备→测量放样→机械设备就位→挖孔至设计深度→验孔→吊装钢筋笼、地面以上模板安装和地脚螺栓安装→验收、复核螺栓定位装置→浇筑混凝土→再次复核,微调→拆模、养护。
2、施工方法1)、测量放样:将接触网位置用全站仪定出十字放样法的位置,并且做好防护措施,以防在施工过程中遭到破坏。
2)、挖孔附件及附图:技术交底书项目名称九景衢铁路浙江段站前二标三分部第 2 页共 6 页交底编号工程名称九景衢铁路浙江段设计文件图号九景衢施(路基)施工部位接触网环形等径预应力混凝土立柱基础基础交底日期基础孔径设计直径为70cm,基础开挖采用人工开挖,基础挖土方利用井架从孔内提升,每个桩需两人进行开挖。
开挖完成后,将孔壁上松散的填料清理干净。
成孔后不能及时灌注的应作好基坑的安全围护工作。
3)、钢筋笼加工及安装钢筋笼根据实际情况安排钢筋加工场,钢筋采用HPB300,HPB400级钢筋,纵向受力钢筋的混凝土保护层厚度不应小于50mm。
钢筋笼加工完成以后运至施工现场,采用吊车下钢筋笼。
在运输过程中防止钢筋笼变形,若有变形则到现场后应及时校正钢筋笼。
一、设置
位置:接触网支柱及拉线基础应满足基础中心距线路中心3150mm 。
高度:基础顶面至路肩面200mm 。
类型:路基填土深度2.7m ≤h ≤4.2m ,采用《高速路基阀板区段特殊接触网腕臂柱基础图》;路基填土深度≤1.4m ,采用《路基浅埋段支柱基础图》;路基t 填土深度>4.2m,采用人孔挖孔成孔基础。
基础施工时,在基础沿线路方向小里程侧面预制2个桥隧型接地端子,接地端子尾部焊接的Ø16连接钢筋要求与基础结构钢筋可靠焊接,接地钢筋和基础地脚螺栓在基础内不连接。
基础下部接地端子与分支引接线一端栓接。
二、施工工艺
放样边桩
ZH140型,清理CPIII 基础 ZH160型,清理小承台及CPIII 基础 开挖基础 基础清理,并夯实 模板及钢筋运输
接地端子及连接钢筋
CPIII 钢筋及连接筋
施 工 准 备 测 量 放 点
材料准备 绑扎钢筋及架立模板 安装预埋螺杆,焊接接
三、接触网基础立柱施工
(1)施工准备:
各管段技术负责人在施工前必须复核该点位的里程、标高、基础型号、预埋件型号及埋深。
按照复核后的测量资料测量放线,定出控制轴线,钉木桩标出接触网立柱中心位置,并设置护桩方便施工中对桩位的检查。
施工机械设备、人员就位。
管段技术负责人必须当面向施工人员宣读技术交底,明确施工中应注意事项,以防不规范施工。
路基基床表层施工验收合格后,进行现场放样。
为保证路基完整性采用干取土钻机或旋挖钻掏土,并用人工清除孔内松散浮土。
(2)开挖基础
挖孔前,以放好的桩位中心点向桩的四周按轴线方向,引出桩心控制点,开始人工配合机械进行基础的开挖。
基坑开挖到设计位置并夯实后,钢筋笼的安装采用小吊车起吊安装,模板现场拼装。
螺栓定位板与模板用螺丝连接成整体后,再将螺栓穿入定位板中,其中地脚螺栓和纵向钢筋底部的弯钩应指向底部基础,此时再用水平尺在横向纵向上浇注混凝土
收平顶面及安装CPIII 标 拆除模板、养护及螺杆涂油
调整模板水平及螺杆
将定位板调平,而后安照标高调整出螺杆顶高度,再调整钢筋笼高度位置,将钢筋笼提升使其悬空。
钢筋和模板间必须加同基础砼等级的4cm混凝土垫块来保证钢筋的保护层。
(3)CPIII控制点埋设
浇筑接触网基础时连同CPIII点基础一起浇筑,以保证CP3点的稳定性,在原接触网基础纵向(线路里程增加方向、近线路中心一侧)扩大0.30m,基础深大于0.5m,在扩大基础面上采用200mm的PVC管或其他方式伸入基础承台浇筑一个直径0.2mm,接触网以上0.8m的圆墩柱作为CPIII点永久性安装平台,圆墩柱内应放置12mm钢筋4根(圆柱需同基座牢固连接),钢模浇筑,遇到有下锚拉线的情况时,扩大基础必须设置在另一端,避免
下锚拉线对CPIII控制点产生影响。
路基CPIII点扩大基础俯视图路基CPIII点剖面图
(4)材料准备
按照各基础的型号托运钢筋笼及其其他附属材料到现场。
ZH140型接触网基础包括:ZH140型钢筋,CPIII钢筋笼一套,接地端子两个,接地连接钢筋两个,L型钢筋四个,200PVC管一个(一米长),ZH140型
模板一套。
ZH160型接触网基础包括:ZH160型钢筋,CPIII钢筋笼一套,接地端子两个,接地连接钢筋两个,L型钢筋四个,200PVC管一个(一米长),ZH160型模板一套。
(5)绑扎及架立模板
模板现场拼装。
螺栓定位板与模板用螺丝连接成整体后,再将螺栓穿入定位板中,其中地脚螺栓和纵向钢筋底部的弯钩应指向底部基础,此时再用水平尺在横向纵向上将定位板调平,而后安照标高调整出螺杆顶高度。
综合接地端子焊接。
因为接地端子需焊接到螺栓上(其中ZH140型连接2个螺杆,ZH160型连接3个螺杆),考虑到钢筋的运输和施工工艺,对接地端子进行现场焊接,钢筋运送到现场后,先将螺栓与模板连接在一起,进行焊接,为方便焊接工作可适当的增设几根架立钢筋来控制固定螺杆位置,接地端子焊接高度在钢筋顶处向下20cm处焊接。
(6)混凝土浇筑
砼采用拌和站集中拌和,采用罐车运输到现场后配合串桶灌注混凝土,串桶离混凝土面高度不应大于2.0m,以防混凝土离析。
振捣要密实,混凝土分层捣固,每层厚度不应大于30cm;基础混凝土必须连续浇筑,而且应安排专职人员进行卸料和防护,防止混凝土将外露的部分螺杆包裹,若发现有混凝土落到螺杆上,待混凝土浇筑完毕后应及时的将螺杆清理干净。
(7)收面及安装CPIII 标
混凝土浇筑完毕后应将顶面收平,但不必抹光。
对于CPIII立柱内的混凝土应用钢筋棍反复插拔,将其捣固密实。
CPIII 安装高度是:标顶面略高于混凝土
面2mm左右。
(8)拆模板、养护
模板拆除后应及时进行覆盖养护,对于外露的螺杆部分应涂抹黄油,再用胶带纸进行包裹保护,防止生锈。
(9)基坑回填
拆除模板后,对基坑进行分层夯实回填,保证压实度和承载力要求。
四、注意事项
接触网基础成型后不能及时灌注的应作好基坑的安全围护工作,并应避免施工用水或雨水进入孔内。
基础开挖施工时最好安排在晴天施工。
接触网基础按照设计要求施工,钻孔应按照操作规程施工;超挖的基础不得采用废碴回填,为保证基础的完整采用与基础同标号的砼回填。
接触网拉线基础与下锚支柱基础平面应符合设计要求,下锚拉线的下锚环方向应在支柱基础中心和拉线基础中心的连线上。
基础预埋的地脚螺栓应准确。
施工现场按文明施工要求进行布设,现场道路平整、坚实、保持畅通,设相应的安全警示标志。
五、施工质量检查要求
(1)基础施工误差要求见下表“基础施工误差要求”
序号要求项目误差要求
1 螺栓组中心距线路中心线的垂直距离+50mm/-0m
2 螺栓组中心顺线路方向偏移±50mm
3 基础预埋件应牢固可靠,螺栓外露长度及螺纹长度+10mm。
