接触网常用参数标准及测量计算

题目：接触网施工中测量工具的应用及几何参数的测量计算专业：铁道电气化学号：姓名:指导教师：陈艳学习中心:学习中心西南交通大学网络教育学院年月日摘要院系西南交通大学网络教育学院专业铁道电气化年级201 学号1 姓名学习中心学习中心指导教师题目接触网施工中测量工具的应用及几何参数的测量计算指导教师评语是否同意答辩过程分（满分20）指导教师（签章）评阅人评语评阅人（签章）成绩答辩组组长(签章）西南交通大学网络教育学院毕业设计年月日毕业设计任务书班级学生姓名学号开题日期：年月日完成日期：年月日题目接触网施工中测量工具的应用及几何参数的测量计算题目类型:工程设计技术专题研究理论研究软硬件产品开发一、设计任务及要求二、应完成的硬件或软件实验三、应交出的设计文件及实物（包括设计论文、程序清单或磁盘、实验装置或产品等）摘要四、指导教师提供的设计资料五、要求学生搜集的技术资料(指出搜集资料的技术领域)六、设计进度安排第一部分（周）第二部分（周)第三部分（周）评阅或答辩（周）指导教师：年月日学院审查意见：审批人：年月日西南交通大学网络教育学院毕业设计诚信承诺一、本设计是本人独立完成;二、本设计没有任何抄袭行为；三、若有不实，一经查出，请答辩委员会取消本人答辩(评阅）资格.承诺人（钢笔填写）:年月日接触网施工中测量工具的应用及几何参数的测量计算摘要了解接触网施工中测量工具的种类、名称及使用方法.能够对某段接触网施工进行实际测量计算并进行相关论述.接触网施工中基本的测量工具有:经纬仪、全站仪、钢卷尺、皮尺、丁字尺、线坠等。

基本的几何参数包含：侧面限界、跨距、拉出值、支柱斜率、导高、超高等等.测量支柱侧面限界，为了确定支柱的横向位置，实际上是在跨距已确定的情况下，确定支柱的绝对坐标以及有关腕臂的计算。

测量跨距,确定支柱的纵向位置。

接触网施工中的计算包含：腕臂计算、软横跨计算、拉出值计算、负载计算等等。

关键词:接触网；测量工具；几何参数；腕臂计算;软横跨计算目录摘要 (VI)Abstract...................................................................... 错误!未定义书签。

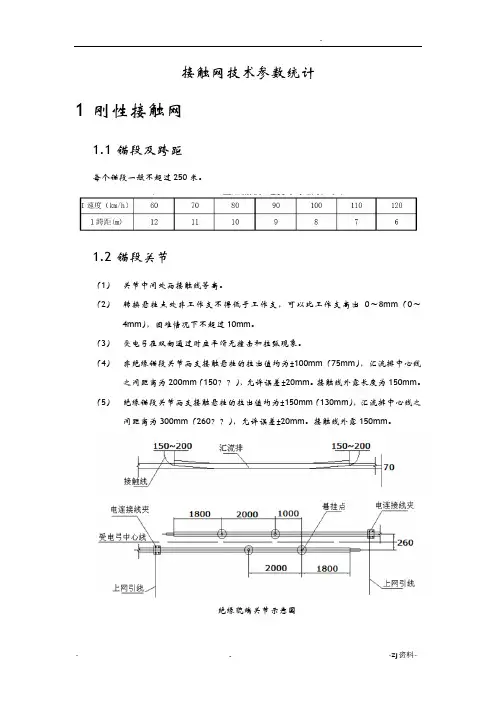

接触网技术参数统计1刚性接触网1.1锚段及跨距每个锚段一般不超过250米。

1.2锚段关节（1）关节中间处两接触线等高。

（2）转换悬挂点处非工作支不得低于工作支，可以比工作支高出0～8mm（0～4mm），困难情况下不超过10mm。

（3）受电弓在双向通过时应平滑无撞击和拉弧现象。

（4）非绝缘锚段关节两支接触悬挂的拉出值均为±100mm（75mm），汇流排中心线之间距离为200mm（150？？），允许误差±20mm。

接触线外露长度为150mm。

（5）绝缘锚段关节两支接触悬挂的拉出值均为±150mm（130mm），汇流排中心线之间距离为300mm（260？？），允许误差±20mm。

接触线外露150mm。

绝缘貌端关节示意图1.3线岔（1）在受电弓可能同时接触两支接触线围的两支接触线应等高。

（2）在受电弓始触点后至岔尖方向，渡线接触线应比正线接触线高出0～10mm（0～4）。

（3）在受电弓双向通过时应平滑无撞击及不应出现固定拉弧点。

（4）单开道岔悬挂点的拉出值距正线汇流排中心线为200mm，允许误差±20mm。

平行段距离为2000mm。

（5）交叉渡线道岔处的线岔，在交叉渡线处两线路中心的交叉点处，两支悬挂的汇流排中心线均距交叉点100mm，允许误差±20mm。

（6）侧线端部向上弯70mm左右。

（7）线岔处电连接线、接地线应完整无遗漏，连接牢固。

道岔分类刚性悬挂线岔示意图1.4刚柔过度（1）两根柔性接触网等高并列运行进入刚柔过渡元件约500mm后，在过渡原件外面的导线逐渐抬高脱离接触，其最终的抬高量不应小于35mm。

（2）刚柔过渡处刚性悬挂应比柔性悬挂高20~50mm。

（3）柔性悬挂升高下锚处绝缘子边缘应距受电弓包络线不得小于75mm。

（4）刚性悬挂带电体距柔性悬挂下锚底座、下锚支悬挂等接地体不应小于150mm。

（5）受电弓距柔性悬挂下锚底座、下锚支悬挂等接地体不应小于100mm。

接触网各种线材参数一览表一、接触线（1）纯铜接触线（2）银铜合金接触线（3）镁铜合金接触线二、承力索（1）镁铜合金绞线（2）硬铜绞线简介:承力索，馈线，地线（避雷线）三、供电线接触网用线材，馈线四、铜镁合金软绞线一、铜包钢绞线（来自论文）二、三、四、1、铜合金类别铜银合金A铜镁合金（0.2%Mg） L铜镁合金（0.5%Mg） L铜锡合金 S2、产品品质类别横向晶粒尺寸MM 含氧量%一类品质 A ≤0.03 ≤0.00 20二类品质 B ≤0.03 ≮0.0020-≤0.0040三类品质 C ≮0.03 ≤0.0020示例：120MM2铜银合金接触线一类品质为CTHA120A。

3、载流量推荐值12、密度：相差不大3、杨氏模量：均为120GPa.九、电气化铁道用铜及铜合金绞线（尚未正式公布）1、型号及名称JTXX XX铜绞线JTLXX XX铜镁合金绞线（0.2%镁）JTMXX XX铜镁合金绞线（0.5%镁）示例：标称截面为120MM2、单线19根、单线直径为2.8MM的铜绞线（同心层绕）表示为JT120-19/2.8 TB/TXXXX-200X。

2锡铜接触线（住友公司提供2 主要技术性能和规格图1 接触线截面形状及尺寸示意图2.1 规格及要求:2.1.1 硬拉双沟圆形铜锡合金线，标称截面为120 mm2。

2.1.2除附图中已给出的尺寸外, 其余详细尺寸均由投标厂家提供:材料应采用（锡含量：0.25~0.35%）铜锡合金制成，并满足表1的电气和机械性能。

2.2 电气和机械性能(见表1)表1。

接触网常用计算公式接触网常用计算公式1. 平均温度t p 和链形悬挂无弛度温度t o 的计算① 2t t tp min max += ② 5-2t t t min max o +=弹 ③ 10-2t t t min max o +=简 式中 t p —平均温度℃（即吊弦、定位处于无偏移状态的温度）；t o 弹、t o 简—分别表示弹性链形悬挂和简单链形悬挂的无弛度温度℃；t max —设计最高温度℃；t min —设计最低度℃；2. 当量跨距计算公式∑∑===n i In i I LLLD 113 式中L D —锚段当量跨距（m ）；).........(3323113n n i I L L L L+++=∑=—锚段中各跨距立方之和； ).........(211n n i I L L L L+++=∑=—锚段中各跨距之和；3. 定位肩架高度B 的计算公式2)101 +(hd h Ie H B ++≈ 式中 B —肩架高度（mm ）；H —定位点处接触线高度（mm ）；e —支持器有效高度（mm ）；I —定位器有效长度（包括绝缘子）（mm ）；d —定位点处轨距（mm ）；h —定位点外轨超高（mm ）；4. 接触线拉出值a 地的计算公式h dH a a -=地 式中 a 地—拉出值标准时，导线垂直投影与线路中心线的距离（mm ）。

a 地为正时导线的垂直投影应在线路的超高侧，a 地为负时导线的垂直投影应在线路的低轨侧。

H —定位点接触线的高度（mm ）；a —导线设计拉出值（mm ）；h —外轨超高（mm ）；d —轨距（mm ）；5. 接触线定位拉出值变化量m ax a ∆的计算公式2max 2max E I I a z z --=∆式中 Δa max —定位点拉出值的最大变化量（mm ）；Z L —定位装置（受温度影响）偏转的有效长度（mm ）；max E —极限温度时定位器的最大偏移值（mm ）；由上式可知 E=0时 Δa=06. 定位器无偏移时拉出值a 15的确定：（取平均温度t p =15℃）max 2115a a a ∆±= 式中 a —导线设计拉出值（mm ）；Δa max —定位点拉出值的最大变化量（mm ）；a—定位器无偏移时（即平均温度时）的拉出值（mm）。

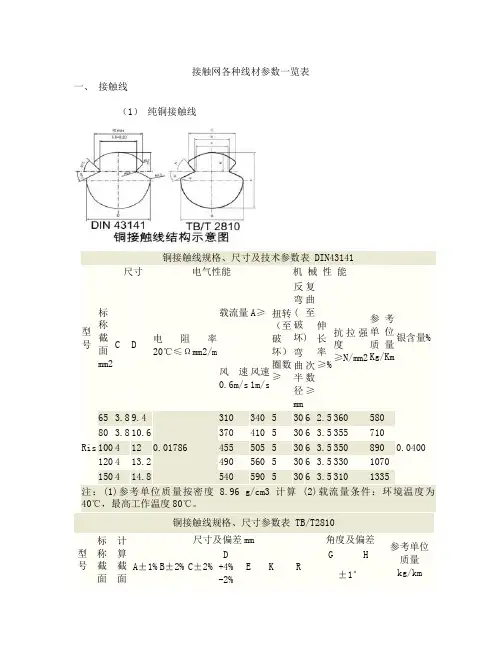

接触网各种线材参数一览表一、 接触线（1） 纯铜接触线铜接触线规格、尺寸及技术参数表 DIN43141型号 标称截面mm2 尺寸 电气性能 机 械 性 能参考单位质量Kg/Km 银含量% C D 电阻率20℃≤Ωmm 2/m 载流量A≥ 扭转（至破坏）圈数≥ 反复弯曲(至破坏) 伸长率≥%抗拉强度≥N/mm 2风速0.6m/s 风速1m/s弯曲半径mm次数≥ Ris 65 3.8 9.4 0.01786 310 340 5 30 6 2.5 360 580 0.040080 3.8 10.6 370 410 5 30 6 3.5 355 710 100 4 12 455 505 5 30 6 3.5 350 890 120 4 13.2 490 560 5 30 6 3.5 330 1070 150 4 14.8 540 590 5 30 6 3.5 310 1335注：(1)参考单位质量按密度8.96 g/cm3计算 (2)载流量条件：环境温度为40℃，最高工作温度80℃。

铜接触线规格、尺寸参数表 TB/T2810型号 标称截面计算截面尺寸及偏差mm 角度及偏差 参考单位质量kg/kmA±1% B±2% C±2% D +4% -2%E K RG H±1°mm2 mm2CT85 86 10.8 10.76 9.40 7.24 6.80 4.60 0.40 27° 51° 769 110 111 12.34 12.34 9.73 7.24 6.80 4.47 0.40 27° 51° 992 120 121 12.90 12.90 9.76 7.24 6.80 4.35 0.40 27° 51° 1082 150 151 14.40 14.10 9.71 7.24 6.80 4.00 0.40 27° 51° 1350注：参考单位质量按密度8.94g/cm3计算铜接触线技术参数 TB/T2810型号 标称截面mm2 电气性能 机 械 性 能 电阻率20℃≤Ωmm°/m 载流量A≥ 拉断力≥ KN 伸长率≥%扭转（至破坏）≥圈数反复弯曲至破坏 杨氏模量Mpa半径mm ≥次数CT 85 0.01768 440 31.82 2.7 3 25 8 124000 0.0400 110 530 39.95 3.0 3 25 8 120 560 41.75 3.0 3 25 8 150 590 51.79 3.3 3 30 8注：载流量条件：环境温度为35℃，最高允许工作温度95℃。

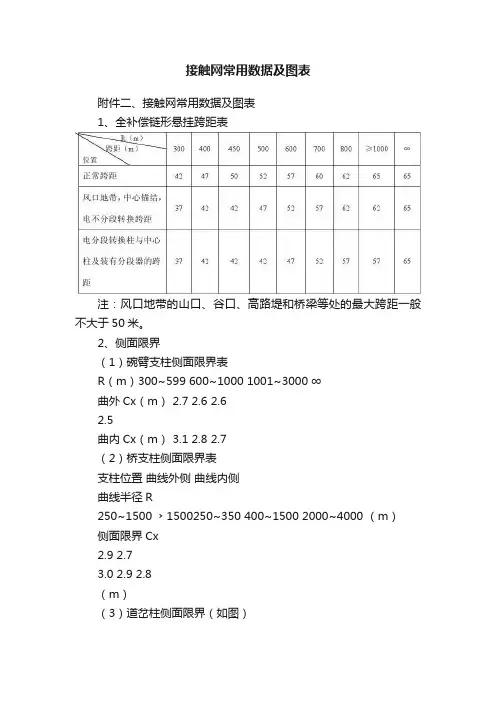

接触网常用数据及图表附件二、接触网常用数据及图表1、全补偿链形悬挂跨距表注：风口地带的山口、谷口、高路堤和桥梁等处的最大跨距一般不大于50米。

2、侧面限界（1）碗臂支柱侧面限界表R（m）300~599 600~1000 1001~3000 ∞曲外Cx（m） 2.7 2.6 2.62.5曲内Cx（m） 3.1 2.8 2.7（2）桥支柱侧面限界表支柱位置曲线外侧曲线内侧曲线半径R250~1500 ﹥1500250~350 400~1500 2000~4000 （m）侧面限界Cx2.9 2.73.0 2.9 2.8（m）（3）道岔柱侧面限界（如图）Cx=2.5（m ）（4）R=200m 线路无超高时，曲内外侧面限界Cx 均采用2.8m 。

（5）软横跨支柱侧面限界：一般采用3m ，基本站台应加大到5m 。

3、砼标号经验批配比表每m 3砼应用材料混凝土标号水泥（kg ）砂（m 3）石（m 3） 110级 280 0.45 0.9 170级 3300.480.854、全补偿砼柱横卧板选用表：位置及型号支柱型号区段土壤安息角Φ 上下17°-22° 2-II 1-I 30°-32°2-I 33°-37° 1-I 路堤（+）38°以上17°-22° 2-I 30°-32°1-I33°-37° 38/8.2+2.6路堑（—）38°以上17°-22°2-I30°-32°路堤（+）33°-37°38°以上60/8.7+3.017°-22°1-I30°-32°1-I路堑（—）33°-37°38°以上17°-22°3-II1-I30°-32°2-II路堤（+）33°-37°1-II38°以上78/8.2+3.017°-22°2-II1-I30°-32°1-I路堑（—）33°-37°38°以上注：1.符号“1-I”前面的数字为横卧板安装数量，后一个数字为横卧板的型号。

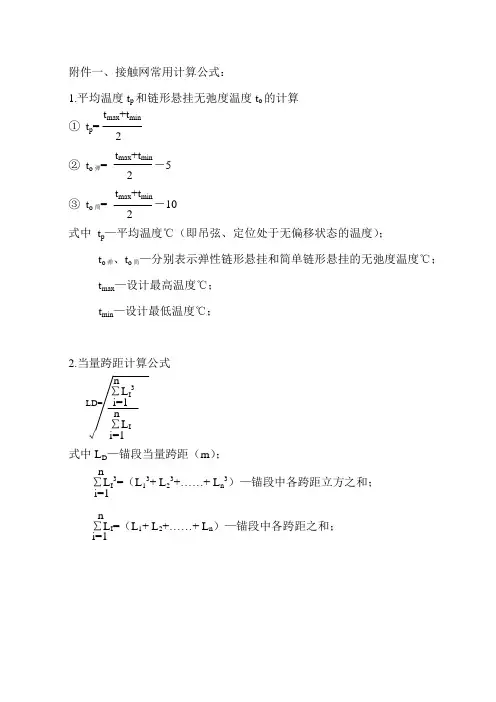

附件一、接触网常用计算公式：1.平均温度t p和链形悬挂无弛度温度t o的计算t max+t min①t p=2t max+t min②t o弹= －52t max+t min③t o简= －102式中t p—平均温度℃（即吊弦、定位处于无偏移状态的温度）；t o弹、t o简—分别表示弹性链形悬挂和简单链形悬挂的无弛度温度℃；t max—设计最高温度℃；t min—设计最低温度℃；2.当量跨距计算公式n∑L I3LD= i=1n∑L I√ i=1式中L D—锚段当量跨距（m）；n∑L I3=（L13+ L23+……+ L n3）—锚段中各跨距立方之和；i=1n∑L I=（L1+ L2+……+ L n）—锚段中各跨距之和；i=13.定位肩架高度B的计算公式B≈H+e+I（h/d+1/10）h/2式中B—肩架高度（mm）；H—定位点处接触线高度（mm）；e—支持器有效高度（mm）；I—定位器有效长度（包括绝缘子）（mm）；d—定位点处轨距（mm）；h—定位点外轨超高（mm）；4.1 接触线拉出值a地的计算公式Ha地=a－ hd式中 a地—拉出值标准时，导线垂直投影与线路中心线的距离（mm）。

a地为正时导线的垂直投影应在线路的超高侧，a地为负时导线的垂直投影应在线路的低轨侧。

H—定位点接触线的高度（mm）；a—导线设计拉出值（mm）；h—外轨超高（mm）；d—轨距（mm）；4.2 接触线拉出值a的计算公式a=m+c式中a—接触线拉出值（mm）；m—定位点处接触线与线路中心的水平距离（mm）；C—定位点处受电弓与线路中心的水平距离（mm），由C=h*H/L确定（h为外轨超高；H为接触线高度；L为轨距）。

5.接触线定位拉出值变化量Δa max的计算公式Δa max=I z－√I2z－E2max式中Δa max—定位点拉出值的最大变化量（mm）；I z—定位装置（受温度影响）偏转的有效长度（mm）；E max—极限温度时定位器的最大偏移值（mm）；由上式可知E=0时Δa=06.定位器无偏移时拉出值a15的确定：（取平均温度t p=15℃）a15=a±1/2Δa max式中 a—导线设计拉出值（mm）；Δa max—定位点拉出值的最大变化量（mm）；a15—定位器无偏移时（即平均温度时）的拉出值（mm）。

题目：接触网施工中测量工具的应用与几何参数的测量计算专业：铁道电气化学号：姓名：指导教师：陈艳学习中心：学习中心西南交通大学网络教育学院年月日院系西南交通大学网络教育学院专业铁道电气化年级201 学号1 姓名学习中心学习中心指导教师题目接触网施工中测量工具的应用与几何参数的测量计算指导教师评语是否同意答辩过程分(满分20)指导教师(签章)评阅人评语评阅人(签章)成绩答辩组组长(签章)年月日毕业设计任务书班级学生姓名学号开题日期：年月日完成日期：年月日题目接触网施工中测量工具的应用与几何参数的测量计算题目类型：工程设计技术专题研究理论研究软硬件产品开发一、设计任务与要求二、应完成的硬件或软件实验三、应交出的设计文件与实物（包括设计论文、程序清单或磁盘、实验装置或产品等）四、指导教师提供的设计资料五、要求学生搜集的技术资料（指出搜集资料的技术领域）六、设计进度安排第一部分（周）第二部分（周）第三部分（周）评阅或答辩（周）指导教师：年月日学院审查意见：审批人：年月日诚信承诺一、本设计是本人独立完成；二、本设计没有任何抄袭行为；三、若有不实，一经查出，请答辩委员会取消本人答辩（评阅）资格。

承诺人（钢笔填写）：年月日接触网施工中测量工具的应用与几何参数的测量计算摘要了解接触网施工中测量工具的种类、名称与使用方法。

能够对某段接触网施工进行实际测量计算并进行相关论述。

接触网施工中基本的测量工具有：经纬仪、全站仪、钢卷尺、皮尺、丁字尺、线坠等。

基本的几何参数包含：侧面限界、跨距、拉出值、支柱斜率、导高、超高等等。

测量支柱侧面限界，为了确定支柱的横向位置，实际上是在跨距已确定的情况下，确定支柱的绝对坐标以与有关腕臂的计算。

测量跨距，确定支柱的纵向位置。

接触网施工中的计算包含：腕臂计算、软横跨计算、拉出值计算、负载计算等等。

关键词：接触网；测量工具；几何参数；腕臂计算；软横跨计算目录摘要 (VI)Abstract...................................................................... 错误!未定义书签。

接触网常用计算公式接触网常用计算公式1. 平均温度t p 和链形悬挂无弛度温度t o 的计算① 2t t tp min max += ② 5-2t t t min max o +=弹 ③ 10-2t t t min max o +=简 式中 t p —平均温度℃（即吊弦、定位处于无偏移状态的温度）；t o 弹、t o 简—分别表示弹性链形悬挂和简单链形悬挂的无弛度温度℃；t max —设计最高温度℃；t min —设计最低度℃；2. 当量跨距计算公式∑∑===n i In i I LLLD 113 式中L D —锚段当量跨距（m ）；).........(3323113n n i I L L L L+++=∑=—锚段中各跨距立方之和； ).........(211n n i I L L L L+++=∑=—锚段中各跨距之和；3. 定位肩架高度B 的计算公式2)101 +(hd h Ie H B ++≈ 式中 B —肩架高度（mm ）；H —定位点处接触线高度（mm ）；e —支持器有效高度（mm ）；I —定位器有效长度（包括绝缘子）（mm ）；d —定位点处轨距（mm ）；h —定位点外轨超高（mm ）；4. 接触线拉出值a 地的计算公式h dH a a -=地 式中 a 地—拉出值标准时，导线垂直投影与线路中心线的距离（mm ）。

a 地为正时导线的垂直投影应在线路的超高侧，a 地为负时导线的垂直投影应在线路的低轨侧。

H —定位点接触线的高度（mm ）；a —导线设计拉出值（mm ）；h —外轨超高（mm ）；d —轨距（mm ）；5. 接触线定位拉出值变化量m ax a ∆的计算公式2max 2max E I I a z z --=∆式中 Δa max —定位点拉出值的最大变化量（mm ）；Z L —定位装置（受温度影响）偏转的有效长度（mm ）；max E —极限温度时定位器的最大偏移值（mm ）；由上式可知 E=0时 Δa=06. 定位器无偏移时拉出值a 15的确定：（取平均温度t p =15℃）max 2115a a a ∆±= 式中 a —导线设计拉出值（mm ）；Δa max —定位点拉出值的最大变化量（mm ）；15a —定位器无偏移时（即平均温度时）的拉出值（mm ）。

接触网常用参数标准及测量计算一、拉出值（跨中偏移值）1、技术标准160km/h及以下区段：标准值：直线区段200－300mm；曲线区段根据曲线半径不同在0－350mm之间选用。

安全值：之字值≤400mm；拉出值≤450mm。

限界值：之字值450mm；拉出值450mm。

160km/h以上区段：标准值：设计值。

安全值：设计值±30mm。

限界值：同安全值。

2、测量方法利用DJJ多功能激光接触网检测仪进行拉出值测量：受电弓滑板平面与两钢轨平面平行，检测仪与两钢轨平面平行，测量时无需考虑外轨超高，直接校准定位点在检测仪上的投影位置，此位置与检测仪中心点的距离就是拉出值。

二、导线高度1、技术标准标准值：区段的设计采用值。

安全值：标准值±100mm。

限界值：小于6500mm；任何情况下不低于该区段允许的最低值。

当隧道间距不大于1000m时，隧道内、外的接触线可取同一高度。

2、测量方法利用DJJ多功能激光接触网检测仪进行导高测量：将测量仪置于两钢轨之上与两轨面平行，利用测量仪上的观察窗校准定位点位置，测出定位点至两轨面的垂直距离即为导高。

三、导线坡度及坡变率1、技术标准标准值： 120km/h及以下区段≤3‰；120-160km/h区段≤2‰；200km/h区段≤2‰，坡度变化率不大于1‰；200-250km/h区段≤1‰，坡度变化率不大于1‰。

安全值：120km/h及以下区段≤5‰；120-160km/h区段≤4‰。

其他同标准值。

限界值：120km/h及以下区段≤8‰；120-200km/h区段≤5‰；200km/h及以上区段同安全值。

160km/h及以上区段，定位点两侧第一根吊弦处接触线高度应相等，相对该定位点的接触线高度允许误差±10mm，但不得出现V字型。

2、测量与计算方法定位点A与定位点B之间的坡度测量：1、测出A点的导高h a；2、测出B点的导高h b；3、测出或计算出A、B之间的距离H；4、计算出A、B两点之间的导线坡度P ab＝（h b －h a）/H×1000‰；5、将P ab记入定位点B的导线坡度P b，即P ab＝P b。
