TYJJ-2型接触网几何参数测量仪使用说明书

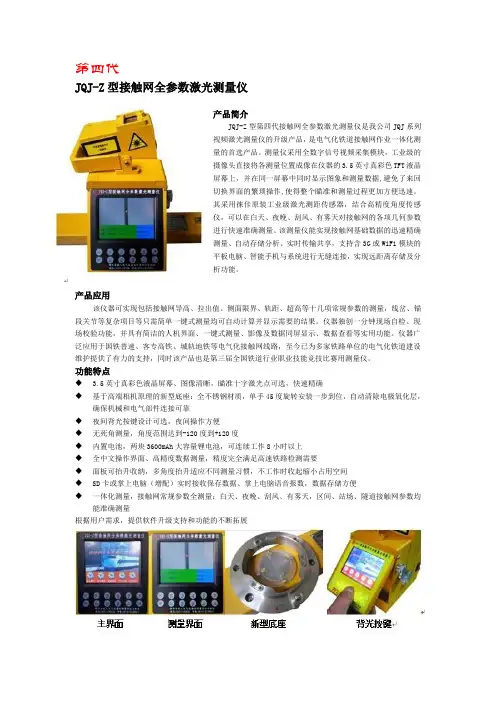

第四代JQJ-Z型接触网全参数激光测量仪产品简介JQJ-Z型第四代接触网全参数激光测量仪是我公司JQJ系列视频激光测量仪的升级产品，是电气化铁道接触网作业一体化测量的首选产品。

测量仪采用全数字信号视频采集模块，工业级的摄像头直接将各测量位置成像在仪器的3.5英寸真彩色TFT液晶屏幕上，并在同一屏幕中同时显示图象和测量数据,避免了来回切换界面的繁琐操作,使得整个瞄准和测量过程更加方便迅速。

其采用徕佧原装工业级激光测距传感器，结合高精度角度传感仪，可以在白天、夜晚、刮风、有雾天对接触网的各项几何参数进行快速准确测量。

该测量仪能实现接触网基础数据的迅速精确测量、自动存储分析、实时传输共享，支持含3G或WiFi模块的平板电脑、智能手机与系统进行无缝连接，实现远距离存储及分析功能。

产品应用该仪器可实现包括接触网导高、拉出值、侧面限界、轨距、超高等十几项常规参数的测量，线岔、锚段关节等复杂项目等只需简单一键式测量均可自动计算并显示需要的结果。

仪器独创一分钟现场自检、现场校验功能，并具有简洁的人机界面、一键式测量、影像及数据同屏显示、数据查看等实用功能。

仪器广泛应用于国铁普速、客专高铁、城轨地铁等电气化接触网线路，至今已为多家铁路单位的电气化铁道建设维护提供了有力的支持，同时该产品也是第三届全国铁道行业职业技能竞技比赛用测量仪。

功能特点◆ 3.5英寸真彩色液晶屏幕、图像清晰，瞄准十字激光点可选，快速精确◆基于高端相机原理的新型底座：全不锈钢材质，单手45度旋转安装一步到位，自动清除电极氧化层，确保机械和电气部件连接可靠◆夜间背光按键设计可选，夜间操作方便◆无死角测量，角度范围达到-120度到+120度◆内置电池，两块3600mAh大容量锂电池，可连续工作8小时以上◆全中文操作界面、高精度数据测量，精度完全满足高速铁路检测需要◆面板可抬升收纳，多角度抬升适应不同测量习惯，不工作时收起缩小占用空间◆SD卡或掌上电脑（增配）实时接收保存数据、掌上电脑语音报数，数据存储方便◆一体化测量，接触网常规参数全测量：白天、夜晚、刮风、有雾天，区间、站场、隧道接触网参数均能准确测量根据用户需求，提供软件升级支持和功能的不断拓展技术认证该仪器通过了铁道部铁路专用计量器具新产品技术认证(TJR030110-01-0097) 该仪器获得国家科技部创新基金奖励并取得证书软件界面测量项目及精度硬件参数产品应用产品图片。

目录一、GeoPluse浅地层剖面仪操作规程 (1)1、仪器简介 (1)1）功能简介 (1)2）系统配置 (1)2、GeoPluse浅地层剖面仪系统配置连接 (1)1）换能器安装 (1)2）5430A收发机与5210A接收机连接 (2)3）接通电源 (4)3、5210A与5430A收发机功能键简介 (4)1）5430A收发机功能键简介 (5)2）5210A接收机功能键简介 (5)4、数据采集后处理 (7)二、Knudsen 320Ms双频测深仪操作规程 (14)1、仪器简介 (14)1）工作原理 (14)2）功能简介 (14)2、系统配置连接 (15)1）换能器连接 (15)2）Knudsen 320Ms主机与电脑的连接 (15)3）接通电源 (16)3、Knudsen 320Ms菜单结构 (16)4、数据采集后处理 (21)三、TideMaster型潮位仪操作规程 (29)1、仪器硬件设置 (29)1）主要设备仪器 (29)2）操作及安装使用 (31)2、临时验潮站站址选择原则 (31)3、仪器的软件设置 (31)四、GPS操作规程 (41)1、工作原理 (41)2、基准站操作 (41)1）仪器架设 (41)2）用手簿启动基准站 (44)3、Trimble SPS461 GPS罗经设置及使用说明 (46)1）网络连接方法设置461 (46)2）SPS461 信标机定位定向仪液晶屏设置说明 (51)五、海底管线铺设导航、定位技术 (64)1、GPS定位原理 (64)2、海洋定位技术 (65)1）差分GPS技术 (65)2）信标差分技术 (65)3、GPS 控制网及基准站的设立解算 (66)1)基准站的选定和设立 (66)2)GPS控制网的布设、施测和解算 (67)3）测区的坐标七参数的解算 (68)4）利用转化参数转换坐标 (69)4、海底管道施工导航定位技术 (69)1）海底管线临时定位桩施工 (69)2）铺管船法海底管线铺设导航定位 (71)六、海底管线预、后调查方案 (75)1、概述 (75)1）项目概述 (75)2）海底管线状态简介 (75)2、使用检测仪器进行海底管线铺设后调查内容 (76)1）海底管线外观检查 (76)2）经处理后的完工调查 (77)3、后调查作业设备及选用原则 (77)1）测深设备 (77)2）旁侧声纳 (78)3）浅地层剖面仪 (78)4、调查作业施工 (79)1）作业准备 (79)2）计划线布设 (79)3）作业方法和步骤 (80)4）作业注意事项 (82)5、数据采集、记录以及报告 (83)1）数据采集 (83)2）数据处理 (84)6、组织机构与职责 (85)一、GeoPluse浅地层剖面仪操作规程1、仪器简介1）功能简介使用GeoPluse浅地层剖面，得到几十米深的纵断面工程地质图，探明海底泥层的构成、岩性、断层位置以及有无埋设其他管道等，然后将所取得的几条走向资料进行对比，以确定最优的路由。

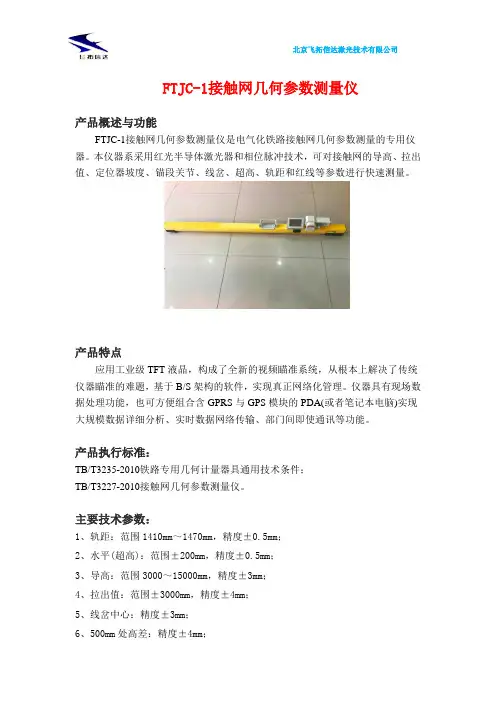

FTJC-1接触网几何参数测量仪产品概述与功能FTJC-1接触网几何参数测量仪是电气化铁路接触网几何参数测量的专用仪器。

本仪器系采用红光半导体激光器和相位脉冲技术，可对接触网的导高、拉出值、定位器坡度、锚段关节、线岔、超高、轨距和红线等参数进行快速测量。

产品特点应用工业级TFT液晶，构成了全新的视频瞄准系统，从根本上解决了传统仪器瞄准的难题，基于B/S架构的软件，实现真正网络化管理。

仪器具有现场数据处理功能，也可方便组合含GPRS与GPS模块的PDA(或者笔记本电脑)实现大规模数据详细分析、实时数据网络传输、部门间即使通讯等功能。

产品执行标准：TB/T3235-2010铁路专用几何计量器具通用技术条件；TB/T3227-2010接触网几何参数测量仪。

主要技术参数：1、轨距：范围1410mm～1470mm，精度±0.5mm；2、水平(超高)：范围±200mm，精度±0.5mm；3、导高：范围3000～15000mm，精度±3mm；4、拉出值：范围±3000mm，精度±4mm；5、线岔中心：精度±3mm；6、500mm处高差：精度±4mm；7、红线：精度±4mm；8、侧面限界：精度±4mm；9、承力索与接触线高差：精度±4mm；10、跨铁道输电线与接触线的距离:精度±4mm；11、锚段关节：精度士4mm12、定位器坡度：1:n(n精确到0.1)；13、自由测量:水平精度±4mm,垂直精度:±3mm；14、跨距测量：范围70000mm，精度±5mm；15、导高 1 :范围: 3000-15000mm 精度:±3mm；16、拉出值1 :范围:±3000mm，精度:±4mm；17、导高: 2 :范围: 3000-15000mm 精度:±3mm；18、拉出值2 :范围:±3000mm，精度:±4mm；19、高差:精度 :±4mm；20、导高 1 :范围: 3000-15000mm 精度:±3mm；21、拉出值1 :范围:±3000mm，精度:±4mm；22、定位器坡度：1:1(n精确到0.1)；23、导高: 2 :范围: 3000-15000mm 精度:±3mm；24、拉出值2 :范围:±3000mm，精度:±4mm；25、定位器坡度:2:1(n精确到0.1)；26、导高 1 :范围: 3000-15000mm 精度:±3mm；27、拉出值1 :范围:±3000mm，精度:±4mm；28、导高: 2 :范围: 3000-15000mm 精度:±3mm；29、拉出值2 :范围:±3000mm，精度:±4mm；30、高差:精度 :±4mm。

J Y-PHa型接触角测定仪(V2.0)使用说明书-600-7498目录一、主要结构及技术指标 (4)1.主要结构 (4)2.硬件性能指标 (4)1)工业相机 (4)2)显微镜头 (5)3)调焦支架 (5)4)下载物台 (5)5)上载物台 (5)6)进样器器 (5)7)背光 (5)3.软件功能 (5)1)拍照 (5)2)录像与视频分析 (6)3)接触角测量 (6)4)表面能计算 (6)5)图片与数据管理 (6)二、接触角概述 (6)1.润湿作用及接触角 (6)2.润湿过程 (7)1)沾湿 (7)2)浸湿 (7)3)铺展 (7)3.接触角与润湿方程 (8)4.接触角的测定 (9)4)切线角度测量法 (9)5)量高法 (9)6)量角法 (10)7)4、自动测量法 (10)8)增减滴体积法测量前进角和后退角 (11)三、仪器安装 (12)四、四、仪器操作 (12)1.使用前的检查 (13)2.软件安装与启动 (13)3.操作 (14)1)视频图像调节 (14)2)接触角测试基本过程 (15)3)视频录制与定时拍照 (16)4)视频播放与截取 (16)5)接触角分析 (17)4.文档管理 (22)1)保存项目 (22)2)读入项目 (22)3)导出测试结果 (22)4)添加已有图片 (22)-600-74985)保存图片 (22)6)删除图片 (23)5.表面能分析 (23)1)Fowkes方程 (23)2)Owens方程 (24)3)YGGF方程 (25)五、使用注意事项 (25)（使用前请仔细阅读本说明书！）-600-7498-600-7498接触角测定仪用于对固体-液体-气体三相界面间形成的接触角进行测定，进而分析三相介质之间的相互作用，并由此分析固体的表面能等数据。

是热力学、物理化学、表面化学必备的仪器。

本接触角测定仪采用高分辨率工业相机与显微镜头，对固-液-气三相界面进行拍照，得到清晰的界面图像。

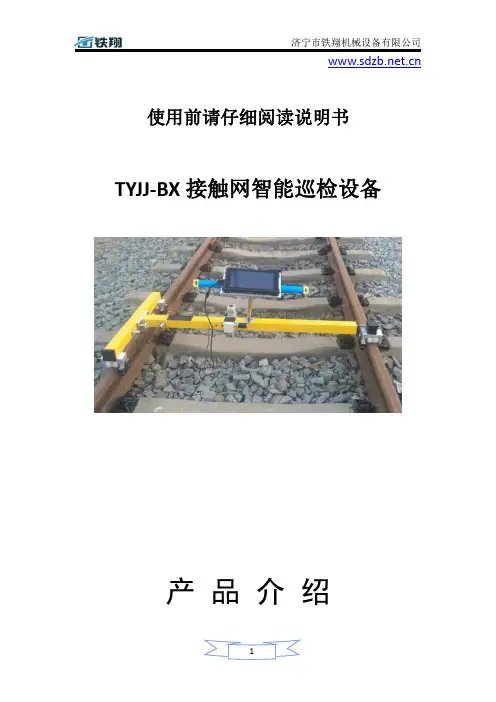

使用前请仔细阅读说明书TYJJ-BX接触网智能巡检设备
产品介绍
一、概述
TYJJ-BX型接触网智能巡检设备（小车）是公司最新研发的用于测量高速铁路接触网各项几何参数的多功能、多用途、一体化的产品。

设备区别于普通测量仪测量方式，通过人性化的设计，设备可在轨道上推行行走及实现自动找线功能，有效的降低了工作人员劳动强度、提升了测量稳定性及工作效率。

同时该设备有效的解决了现有大型接触网检测车占用行车区间，影响铁路调度运行图等问题。

二、主要功能
1.用于高速铁路上对接触网参数进行连续检测，设备为非接触测量方式。

可在轨道上推行测量，可对接触网几何参数（拉出值、导线高度、侧面限界、线岔中心等）进行测量；
2.自动寻线通过高清晰度进口摄像头在平板电脑上的成像，用户不需转动主机瞄准接触线，用户只需在平板电脑上的成像图中点击需要测量的接触线，设备便自动瞄准完成测量。

此功能提高了测量效率与测量精度，将人为误差降低。

3.无缝测量，数据记录全面可连续记录巡视测量里程和路径轨迹，并同时测量导高、拉出值、支柱跨距等参数；同时系统具有拍照、录像功能，能高清录制接触网悬挂设备工作状况，通过图像分析可以实现接触网悬挂病害自动识别（扩展功能）。

系统数据分析处理部分能兼容铁道部目前正在推广的《铁路牵引供电运营管理信息系统》，可以与其数据库实现无缝连接；（扩展功能）
4.界面友好、操作简便,采用三防平板电脑，采用windows操作系统，中文操作界面，全数字测量方式。

系统配置64G的固态硬盘系统更为稳固可靠，同时提升了测量精度。

采用聚锂合物电池，可提供连续10小时的不间断测量。

测量仪操作规程《测量仪操作规程》一、测量仪的选择1. 根据测量需要选择合适的测量仪器。

2. 确保测量仪器的准确性和稳定性。

二、测量前的准备1. 根据测量对象的要求进行测量仪器的校准。

2. 确保测量仪器和周围环境的干净和整洁，避免杂物影响测量结果。

3. 根据测量要求设置测量仪器的参数和标准。

三、测量操作1. 操作人员必须具备相关的测量知识和操作技能。

2. 在测量过程中，需遵守相关的测量规范和标准，确保测量结果的准确性。

3. 在测量过程中，记录必要的测量数据和结果，以备后续分析和评估。

四、测量完成后的处理1. 停止测量仪器的运行，关闭电源。

2. 对测量仪器进行清洁和保养，确保其正常运行和使用寿命。

3. 对测量数据和结果进行分析和评估，及时进行相关的处理和报告。

五、测量仪器的管理1. 对测量仪器进行定期的检测、校准和维护，确保其准确性和稳定性。

2. 对测量仪器进行合理的存放和保管，避免受到损坏和影响。

3. 严格控制测量仪器的使用权限，确保测量操作的安全和可靠。

六、事故处理1. 如果在测量过程中出现异常情况或事故，应立即停止测量操作，并采取相应的处置措施。

2. 对测量仪器的故障或损坏，应及时进行维修和更换，确保其正常使用。

七、培训和评估1. 对操作人员进行相关的测量仪器操作培训，提高其测量操作技能和风险意识。

2. 定期对操作人员进行相关的测量仪器操作评估，确保其操作规程的有效执行和安全使用。

以上为《测量仪操作规程》的相关内容，希望能够提高测量仪器的安全使用和测量结果的准确性。

FTJC-2A型接触网导线磨耗测量仪1、产品介绍FTJC-2A型接触网导线磨耗测量仪是我公司开发的由高精度的传感器测头承担数据（磨耗后接触线残存高度）采集任务，测头通过超高压绝缘杆接触各测点，运用Zigbee技术数据无线传输，地面专用接收装置同步显示数据并进行专业分析，同时可利用SD卡或掌上电脑进行数据保存，该仪器由专用软件对接触线磨耗面积数据进行统计分析，可通过PC电脑进行数据交换并可打印出规定报表规格。

该系统目前在全国同类产品中占领先地位。

该仪器用于电气化铁路接触网、地铁柔性接触网导线磨耗程度测量。

2、主要功能及特点：功能：FTJC-2A型接触网导线磨耗测量仪是我公司根据电气化铁道接触网检测的需求，研制开发的电气化铁道接触网导线磨耗智能型带电测量设备。

该仪器小巧、便携，方便及时测量当前各锚段关节各定位点及跨中导线磨损，从而指导作业人员进行及时检修和分析事故原因，是电气化铁路接触网导线磨耗检测的有力工具。

主要用于电气化铁路接触网和地铁柔性接触网的导线磨耗检测。

特点：1）可直观、方便、快捷的自动完成磨耗测量。

发射端（主机,也称磨耗测量终端）结构设计精巧，采用精密传感器，测量精度高。

2）能直接数字显示支柱号、截面残存高度及磨耗百分比。

接收端（也称手持数据终端）机身小巧、功能强大，采用最新、流行的Android操作系统，测量界面大方、美观，可以实时显示测量数据。

系统采用大屏幕真彩触摸屏，各项功能功能按键一目了然，易于操作。

3）可停带电进行导线磨耗检测。

高压绝缘操作杆耐压可达110KV。

4）具有数据储存功能，可以将检测的数据传送到计算机中进行储存、曲线分析以及报表打印等工作。

接收端（也称手持数据终端）内置数据库，随时方便的保存测量数据、随时方便的查询、删除数据等，并能根据测量值自动计算磨损百分比。

5）可显示测量地点的环境温度、自动检测发射端（主机,也称磨耗测量终端）电量并显示在手持终端。

3、技术参数：(1)测量高度：0～6.5m；(2)适用范围：CT85、100、110、120、150、250；(3)测量精度：0.01mm；(4)数据传输：Zigbee技术，数据无线传输、地面接收端同步显示；(5)显示内容：支柱号、导线残存高度、磨耗百分比、电池欠电提示；(6)存储：SD卡或掌声电脑（增配）实时存储；(7)绝缘性能：适用于工频、单相(AT27.5千伏、BT25千伏)接触网带电作业；(8)便携式：测头重量＜1kg；(9)电源：测头和接收机采用锂离子电池；（10）功耗：在常温下可连续工作8小时；（11）工作环境：-10℃～+50℃、相对湿度 80％。

测量仪器使用方法
测量仪器一般用于测量物理量，如压力、温度、湿度、电压、电流等，以检测、监控和控制物理系统实现指定的任务。

测量仪器的使用需要注意以下几个环节：
一、熟悉使用手册
在操作测量仪器之前，应先查看产品使用手册，仔细阅读清楚产品使用说明和规定，以便确保操作安全性，达到更好的测量效果。

二、核对仪器参数
在操作测量仪器前，应首先核对仪器参数，包括仪器型号、电源电压、安全距离等是否符合要求，以免测量时出现意外情况。

三、检查线路安装
在使用测量仪器时，为了确保良好的测量效果，要检查仪器的线路安装是否正确，这些线路包括连接探头的线路、电源线、网络线等。

四、裁剪超频
使用测量仪器测量之前，应把低频信号和高频信号分离，在低频和高频电路各自加入低切、高通滤波元件，以尽量把高频受干扰的影响减少到最小。

五、调节仪器
操作测量仪器前，应当调节仪器参数，调试测量参数至符合要求，以便有效测量理想的结果，并尽量保证测量的精度。

六、安全操作
在使用测量仪器时，应确保各个操作过程的安全性，不要在停电、漏电和潮湿的环境下操作，并且确保安装地点噪音低，以免影响测量精度。

七、操作后检查
使用测量仪器以后，应检查仪器是否存在异常情况，操纵时有无缺陷，测量连接是否完好，以及仪器的稳定性是否满足要求等是否正常。

测量仪器虽然使用方法有所不同，但要确保其安全性、精度和稳定性，以及操作者的安全都是很重要的，必须以正确的方式操作才能达到理想的测量效果。

测试仪的使用说明一.介绍测试仪是一种用于测量和检测各种电气参数的仪器。

它广泛应用于工业生产、电力系统、通信领域等各个行业。

本使用说明将帮助用户了解和正确操作测试仪，使其能够准确、有效地测量和检测电气参数。

二.安全操作1.在使用测试仪之前，务必熟悉并遵守所有相关的安全规定和操作指南。

2.使用测试仪时，应注意身体和设备的安全，避免发生触电、触及高温部件、烧伤等危险。

3.如果测试仪出现故障或损坏，应停止使用并寻求专业维修人员的帮助。

三.使用前准备1.仔细阅读测试仪的说明书，了解其功能、技术参数和操作方法。

2.检查测试仪的各个部分是否完好无损，如显示屏、控制按钮、连接线缆等。

如有损坏，应及时更换或修理。

3.储备所需的测试仪配件和附件，如电池、测试夹子、测试针等。

四.连接与使用1.将测试仪连接到电源或电池上，确保供电正常。

2.选择所需的测量参数，并调整测试仪的量程和功能。

在调整前，可通过查阅技术参数来确保选择正确的量程范围。

3.使用测试仪时，应将测量引线正确连接到测试样品或电路上。

确保引线与电路接触良好，无松动和断开的情况。

4.在测量过程中，要保持手持测试仪的稳定和准确。

避免突然晃动或移动导致不准确的测量结果。

5.如需改变测量参数，应先停止测量并作出相应的调整，然后重新启动测量过程。

6.测量结束后，应断开测试样品或电路的连接，并关闭测试仪的电源，避免电池耗尽或造成不必要的能源浪费。

7.使用后应将测试仪放置在干燥、通风良好的地方，避免受潮或存放在高温或低温环境中。

五.常见问题与解决方法1.测试仪无法正常开机：-检查是否有足够的电源供应，如电池电量是否足够或电源是否供电正常；-检查测试仪是否损坏，如是否需要更换显示屏、控制按钮等组件。

2.测试结果不准确：-检查是否选择了正确的测量参数和量程范围；-检查测量引线是否与测试样品或电路良好接触；-检查测试仪是否受到外部电磁干扰，如靠近强磁场、高频干扰等；-检查测试仪是否需要校准，如需要，应及时进行校准操作。

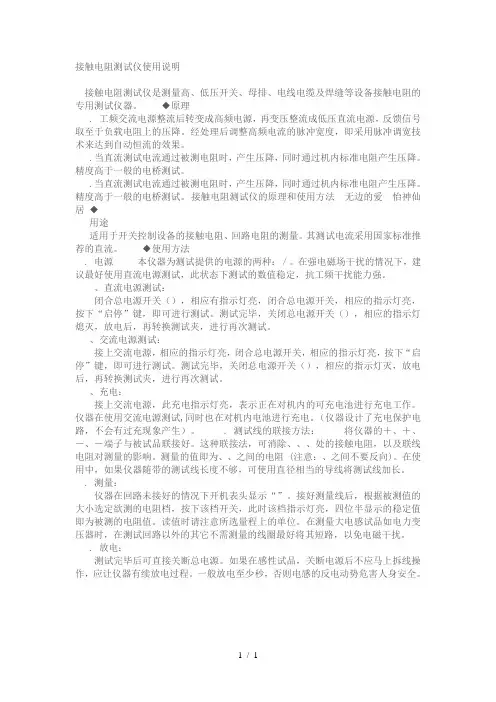

接触电阻测试仪使用说明接触电阻测试仪是测量高、低压开关、母排、电线电缆及焊缝等设备接触电阻的专用测试仪器。

◆原理. 工频交流电源整流后转变成高频电源，再变压整流成低压直流电源，反馈信号取至于负载电阻上的压降。

经处理后调整高频电流的脉冲宽度，即采用脉冲调宽技术来达到自动恒流的效果。

.当直流测试电流通过被测电阻时，产生压降，同时通过机内标准电阻产生压降。

精度高于一般的电桥测试。

.当直流测试电流通过被测电阻时，产生压降，同时通过机内标准电阻产生压降。

精度高于一般的电桥测试。

接触电阻测试仪的原理和使用方法无边的爱怡神仙居◆用途适用于开关控制设备的接触电阻、回路电阻的测量。

其测试电流采用国家标准推荐的直流。

◆使用方法. 电源本仪器为测试提供的电源的两种：／。

在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。

、直流电源测试：闭合总电源开关（），相应有指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。

测试完毕，关闭总电源开关（），相应的指示灯熄灭，放电后，再转换测试夹，进行再次测试。

、交流电源测试：接上交流电源，相应的指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。

测试完毕，关闭总电源开关（），相应的指示灯灭，放电后，再转换测试夹，进行再次测试。

、充电：接上交流电源，此充电指示灯亮，表示正在对机内的可充电池进行充电工作。

仪器在使用交流电源测试,同时也在对机内电池进行充电。

（仪器设计了充电保护电路，不会有过充现象产生）。

. 测试线的联接方法：将仪器的＋、＋、－、－端子与被试品联接好。

这种联接法，可消除、、、处的接触电阻，以及联线电阻对测量的影响。

测量的值即为、、之间的电阻 (注意：、之间不要反向)。

在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。

. 测量：仪器在回路未接好的情况下开机表头显示“”。

接好测量线后，根据被测值的大小选定欲测的电阻档，按下该档开关，此时该档指示灯亮，四位半显示的稳定值即为被测的电阻值。

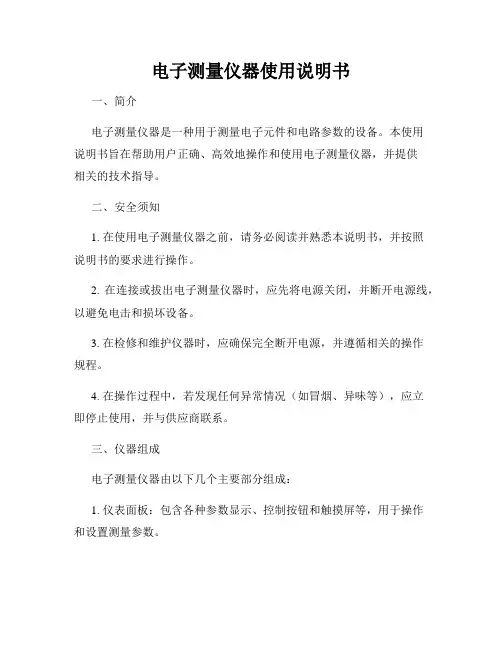

电子测量仪器使用说明书一、简介电子测量仪器是一种用于测量电子元件和电路参数的设备。

本使用说明书旨在帮助用户正确、高效地操作和使用电子测量仪器，并提供相关的技术指导。

二、安全须知1. 在使用电子测量仪器之前，请务必阅读并熟悉本说明书，并按照说明书的要求进行操作。

2. 在连接或拔出电子测量仪器时，应先将电源关闭，并断开电源线，以避免电击和损坏设备。

3. 在检修和维护仪器时，应确保完全断开电源，并遵循相关的操作规程。

4. 在操作过程中，若发现任何异常情况（如冒烟、异味等），应立即停止使用，并与供应商联系。

三、仪器组成电子测量仪器由以下几个主要部分组成：1. 仪表面板：包含各种参数显示、控制按钮和触摸屏等，用于操作和设置测量参数。

2. 接口端口：用于连接被测电路的输入和输出端口，通常有包括电源输入、信号输入、信号输出等。

3. 测量模块：根据不同的测量需求，提供伏安、频率、电阻等功能，用于对电路参数进行测量和分析。

4. 数据处理单元：负责处理、存储和显示测量数据，并可通过连接电脑等外部设备进行数据传输和分析。

四、使用步骤1. 连接电源：将电源线插入电源输入端口，并将另一端插入电源插座，确保电源电压符合要求，并开启电源开关。

2. 连接被测电路：根据被测电路的类型和测量参数需求，将信号输入端口连接到被测电路的输出端口，确保连接牢固和正确。

3. 设置测量参数：通过触摸屏或控制按钮，设置需要测量的参数类型、范围和单位等。

4. 开始测量：确认测量参数设置正确后，按下开始按钮，仪器将开始对被测电路进行测量。

5. 数据分析与记录：仪器将自动对测量数据进行处理，并在仪表面板上显示出来。

用户可以对数据进行分析，并按需记录或导出数据。

五、注意事项1. 在进行测量前，请确保被测电路处于正常工作状态，否则可能导致测量结果不准确。

2. 若需要进行长时间连续测量，建议定期对电子测量仪器进行校准和维护，以确保测量结果的准确性和设备的稳定性。

电子测量仪器使用方法说明书一、概述电子测量仪器作为一种高精度、高效率的测量工具，广泛应用于各个领域。

本使用方法说明书旨在向用户介绍电子测量仪器的正确使用方法，以帮助用户更好地发挥其功能。

二、器材准备1. 电子测量仪器：确保所选用的仪器型号与所需测量任务相匹配，并确保仪器完好无损。

2. 电源：根据电子测量仪器的要求，准备相应的电源供电。

3. 连接线材：根据测量任务的需要，选择适当的连接线材。

4. 校准器：如需要进行校准操作，准备相应的校准器材。

三、仪器设置1. 供电：将电子测量仪器连接好电源，并确保供电稳定。

2. 仪器连接：根据测量需求，将正确的连接线材连接到对应的接口上。

3. 仪器校准：若测量仪器需要进行校准操作，请根据仪器说明书的要求进行校准。

四、测量操作1. 打开仪器：按下电源开关，将电子测量仪器启动。

2. 设置测量参数：根据实际需求，设置测量仪器的相关参数，如采样频率、测量范围等。

3. 进行测量：将待测物体与测量仪器连接，并按下测量按钮等触发操作，使仪器开始测量。

4. 数据处理：根据具体测量仪器的功能和要求，对采集到的数据进行相应的处理和分析。

5. 结果输出：根据需要，将测量结果以可视化形式输出，如图像、数值等。

五、注意事项1. 安全使用：使用电子测量仪器时，要注意安全操作，避免触电、短路等危险情况的发生。

2. 仪器保养：定期对电子测量仪器进行清洁和维护保养，确保其性能和使用寿命。

3. 阅读说明书：在使用电子测量仪器前，仔细阅读相关的说明书和操作手册，了解其特性和使用方法。

4. 避免环境干扰：在测量时，尽量避免外界环境的干扰，保证测量结果的准确性。

5. 注意测量范围：在进行测量操作前，确保选择的测量范围适用于所需测量的物理量。

六、故障排除1. 仪器无法启动：检查电源是否插好、电源是否正常供电，若仍无法启动，联系售后服务人员。

2. 测量结果异常：检查测量参数设置是否正确，检查连接线材是否良好接触，若问题仍然存在，联系售后服务人员。

电参数仪操作说明文件编号
文件版本A/0 生效日期
文件页码
目的：
规范仪器的操作步骤，提高测试的准确度。

适用范围：
适用于家用和类似用途电器功率、电流、电压、电量、工作时间的测试。

责任部门：
公司所有使用电参数测试仪的部门
操作说明：
1、按仪器接线图分别连接输入电压（220V AC）和输入电流。

2、按键启动、复位正常，不可失灵。

3、显示屏显示数据正常。

4、测量过程中，功能键可任意转换，读取测试数值。

按“锁存”键，此刻的测量值被
锁存下来。

5、上下午均做一次测试数据校对，可于综合测试仪互为确认。

6、更换负载，重复以上操作，即可进行连续测量。

注意事项：
1、请将接线端子绝缘，以避免触碰机壳。

2、请勿打开机盖，以避免触电及仪器损坏。

3、请保持仪器干净与清洁。

4、请勿将机器置于潮湿、闷热让阳光直射之处。

编制审核批准
日期日期日期。

测量仪使用方法测量仪是一种用来测量物体尺寸、温度、压力等参数的设备，它在工业生产、科研实验、医疗诊断等领域都有着广泛的应用。

正确的使用方法不仅可以确保测量结果的准确性，还可以延长测量仪的使用寿命。

下面将介绍测量仪的使用方法，希望能够帮助大家更好地使用测量仪。

首先，使用测量仪之前需要仔细阅读使用说明书，了解测量仪的基本结构和功能。

不同类型的测量仪可能有着不同的使用方法和注意事项，因此在使用之前一定要对测量仪有一个全面的了解。

其次，使用测量仪时需要选择合适的测量范围和测量单位。

在进行测量之前，要根据实际需要选择合适的测量范围，以确保测量结果的准确性。

同时，也要根据需要选择合适的测量单位，避免出现单位转换错误导致的测量偏差。

在进行测量时，需要保持测量仪的稳定性，避免外部因素对测量结果的影响。

在测量过程中，要尽量减少外界干扰，确保测量仪处于稳定的工作状态。

同时，也要注意避免测量仪与其他设备或物体发生碰撞，以免造成测量仪的损坏。

另外，在使用测量仪时，要注意保持测量环境的干净整洁。

尘埃、水汽等杂质可能会影响测量仪的准确性，因此在使用测量仪之前要确保测量环境的清洁。

同时，也要定期对测量仪进行清洁和维护，以确保其正常的使用状态。

最后，在使用测量仪之后，要及时对测量结果进行记录和分析。

对于重要的测量数据，要进行详细的记录，并进行必要的数据分析。

同时，也要对测量仪进行及时的维护和保养，以确保其长期稳定的工作。

综上所述，正确的使用方法对于测量仪的正常工作和测量结果的准确性至关重要。

希望大家在使用测量仪时能够按照上述方法进行操作，以确保测量结果的准确性和测量仪的正常使用。

同时，也要定期对测量仪进行维护和保养，延长其使用寿命，为工作和生活带来更多的便利和效益。
