第四章横断面设计主要内容：横断面的组成及类型；行车道、路肩、人行道的宽度和横坡度；中间带与路侧带的设置；平曲线的加宽、超高的原因和计算方法；爬坡车道与避险车道的设置；行车视距的保证；横断面的设计方法、土石方数量计算及调配。
定义：横断面：指道路中线上各点的法向切面；包括地面线和设计线。
横断面设计：确定横断面结构组成及尺寸。
第一节道路横断面组成一、公路横断面组成组成和尺寸确定原则：满足交通需求减少用地和投资高速、一级公路横断面组成：行车道、中间带、路肩——必要组成部分紧急停车带、爬坡车道、变速车道等——特殊组成部分（一）路幅的构成二、三、四级公路横断面组成：行车道、路肩错车道（一）路幅的构成高速、一级公路横断面组成：行车道、中间带、路肩——必要组成部分紧急停车带、爬坡车道、变速车道等——特殊组成部分路基宽度：指路基顶面的总宽度；即行车道＋路肩的宽度。
路面宽度：包括行车道、路缘带、变速车道、爬坡车道、紧急停车带、硬路肩等的宽度。
（有路面铺装的宽度）路基的其它组成部分：（路基顶面以外）边坡、边沟及排水沟、护坡道、截水沟、碎落台、取土坑、弃土堆等路基、路面宽度定义：（二）路幅布置类型1．单幅双车道指的是整体式的供双向行车的双车道公路。
适用：二、三级公路和一部分四级公路2．双幅多车道四车道、六车道和更多车道的公路，中间一般都设分隔带或作成分离式路基而构成“双幅”公路。
适用：高速公路、一级公路3．单车道适用：交通量小、地形复杂、工程艰巨的山区公路或地方性道路，山区四级公路。
－－－需设错车道：d＝300m，l＝20m二、城市道路横断面组成1．单幅路－一块板（1）划出快、慢车行驶分车线，快车和机动车辆在中间行驶，慢车和非机动车靠两侧行驶。
（2）不划分车线－车辆自由调节。
2．双幅路－两块板用分隔带或分隔墩将车行道分为上、下行车道。
各自再根据需要决定是否划分快、慢车道。
二、城市道路横断面组成3．三幅路－三块板中间为双向行驶的机动车车道，两侧为靠右侧行驶的非机动车车道。

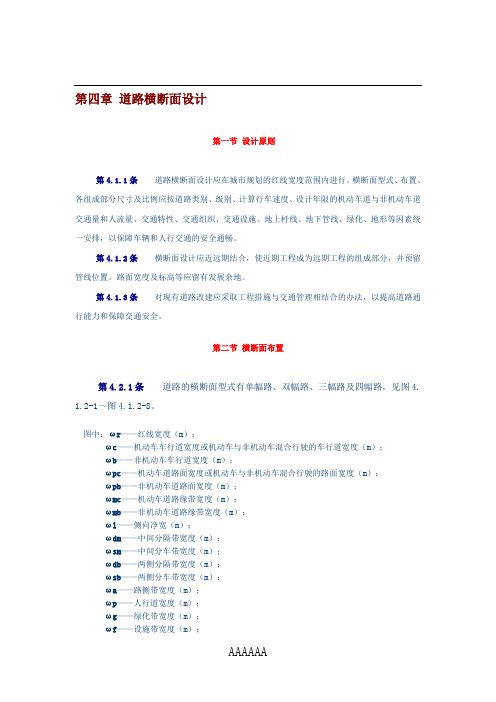

第四章道路横断面设计第一节设计原则第4.1.1条道路横断面设计应在城市规划的红线宽度范围内进行。
横断面型式、布置、各组成部分尺寸及比例应按道路类别、级别、计算行车速度、设计年限的机动车道与非机动车道交通量和人流量、交通特性、交通组织、交通设施、地上杆线、地下管线、绿化、地形等因素统一安排，以保障车辆和人行交通的安全通畅。
第4.1.2条横断面设计应近远期结合，使近期工程成为远期工程的组成部分，并预留管线位置。
路面宽度及标高等应留有发展余地。
第4.1.3条对现有道路改建应采取工程措施与交通管理相结合的办法，以提高道路通行能力和保障交通安全。
第二节横断面布置第4.2.1条道路的横断面型式有单幅路、双幅路、三幅路及四幅路，见图4.1.2-1～图4.1.2-8。
图中：ωr——红线宽度（m）；ωc——机动车车行道宽度或机动车与非机动车混合行驶的车行道宽度（m）；ωb——非机动车车行道宽度（m）；ωpc——机动车道路面宽度或机动车与非机动车混合行驶的路面宽度（m）；ωpb——非机动车道路面宽度（m）；ωmc——机动车道路缘带宽度（m）；ωmb——非机动车道路缘带宽度（m）；ωl——侧向净宽（m）；ωdm——中间分隔带宽度（m）；ωsm——中间分车带宽度（m）；ωdb——两侧分隔带宽度（m）；ωsb——两侧分车带宽度（m）；ωa——路侧带宽度（m）；ωp——人行道宽度（m）；ωg——绿化带宽度（m）；ωf——设施带宽度（m）；ωs——路肩宽度（m）；ωsh——硬路肩宽度（m）；ωsp——保护性路肩宽度（m）。
各种横断面型式的适用条件如下：一、单幅路适用于机动车交通量不大，非机动车较少的次干路、支路以及用地不足，拆迁困难的旧城市道路。
二、双幅路适用于单向两条机动车车道以上，非机动车较少的道路。
有平行道路可供非机动车通行的快速路和郊区道路以及横向高差大或地形特殊的路段，亦可采用双幅路。
三、三幅路适用于机动车交通量大，非机动车多，红线宽度大于或等于40m的道路。
第三章城市主、次干路及支路第一节城市道路横断面设计城市道路横断面，是指道路中心线上各点的法向切面，由横断面设计线和地面线构成。
在规划红线范围内确定机动车道、非机动车道、分隔带、路侧带(人行道、绿化带、设施带等)各个组成部分宽度、各部分形状及相互位置关系和高差即为横断面设计(也称为路幅设计)。
横断面地面线是表征设计前地面沿道路横断面方向起伏变化的线形，一般通过实测或由大比例尺地形图、航测像片等途径获得。
城市道路线形设计通过横、纵、平三方面设计成果反映，平、纵断面决定道路中线空间位置，而其构成形式，是由对应某一空间位置的横断面表示。
城市道路的线形设计中，横断面设计是矛盾的主要方面，一般都是先做横断面设计，然后再做平面和纵断面设计。
与公路相比线形设计特点：1、横断面比公路复杂。
首先根据交通需求定出车行道、人行道等部分宽度，结合红线宽度定出绿带、分隔带宽度及相互位置关系，还应综合考虑道路附属设施布置。
而公路只是戴帽子。
2、平面线形变动自由度比公路小，受道路网布局、红线规划宽度、沿街已有建筑物位置等因素约束。
3、纵断面拉坡比公路容易处理。
城市所处地形较平坦，规划时建筑大体标高已确定，极少有大填大挖现象。
纵坡i主要受非机动车、排水等因素制约，除山区外，平原区纵坡很小，但受建筑物标高制约很多。
横断面设计的主要依据：1、规划红线宽度；2、道路功能（运输还是服务等）；3、交通组织方式；4、交通资料分析；一、城市道路横断面的组成（一）基本概念1、车行道：城市道路上供各种车辆行驶的路面部分；分为机动车道和非机动车道；2、机动车道：在行车道断面上，供汽车、无轨电车、摩托车等机动车行驶的路面部分；3、非机动车道：供自行车、三轮车、板车等非机动车行驶的路面部分；4、人行道：供行人步行、地上立杆及地下埋管的部分；5、分隔带、绿化带：分隔各种车道，美化市容。
（二）横断面布置的原则（即将各部分位置、宽度合理安排，艺术性地布置在道路上）1、保证车辆和行人的交通安全与畅通。
