1、软件工程的生命周期：需求分析阶段；系统分析与设计阶段；系统实现阶段；测试阶段；维护阶段。
2、建模的目标是：（1）便于开发人员展现系统；（2）允许开发人员制定系统的结构或行为；（3）提供指导开发人员构造系统的模板；（4）记录开发人员的决策。
建模的实质是：对现实的简化；通过将问题分割成一系列可以解决的、较小的问题来解决复杂问题。
3、建模的四原则是：（1）认真选择模型；（2）每个模型可以有多种表达方式；（3）最好的模型总是能够切合实际；（4）孤立的模型是不完整的。
4、面向对象＝对象＋类＋继承＋通信。
继承是指子类可以自动拥有父类的全部属性与操作；使得父类和子类之间能够共享数据和方法。
继承简化了对现实世界的描述，定义子类时不必重复定义那些在父类中已经定义过的属性与操作。
而只需专注于自己特有的属性与操作。
有了继承机制，软件的可复用性得到提高。
多态是指同一操作作用于不同的对象，可以有不同的解释，产生不同的执行结果。
通常通过派生类重载基类中的同名函数来实现。
分为：编译时的多态性和运行时的多态性。
5、面向对象的程序设计语言有：基于Smalltalk的语言；基于C的语言；基于LISP的语言；基于Pascal的语言。
6、面向对象分析的基本原则：抽象原则；分类原则；聚合原则；关联原则；消息通信原则。
7、面象对象分析的层次共有：主题层；类与对象层；结构层；属性层；服务层。
在设计期间主要扩充4个组成部分：人机交互子系统部分、问题域子系统部分、任务管理子系统部分、数据管理子系统部分。
8、Rstional Rose的主界面由标题栏、菜单栏、工具栏、工作区和状态栏组成。
默认的工作区由左侧的浏览器和文档区，右侧的编辑区和下方的日志记录组成。
9、Rational Rose中有4个视图：（1）用例视图：只关注系统功能的高层形状，不关注系统的具体实现方法；（2）逻辑视图：关注系统如何实现用例中提出的功能，提供系统的详细图形，描述组件之间如何关联。
1.基于构件的软件开发的优势是什么？基于构件的软件将软件开发的重点从程序编写转移到了基于已有构件的组装，更快地构造系统，减轻用来支持和升级大型系统所需要的维护负担，从而降低了软件开发的费用2.尝试用自己的语言介绍Kruchten的“4+1”模型。
Kruchten 提出了一个"4+1"视图模型，从5个不同的视角包括包括逻辑试图、进程视图、物理视图、开发视图、场景视图来描述软件体系结构。
每一个视图只关心系统的一个侧面，5个试图结合在一起才能反映系统的软件体系结构的全部内容。
3.在希赛公司的一个财务管理系统，财务部要客户提供…………4.不同的体系结构风格具有各自的特点、优劣和用途。
试对管道-过滤器风格、事件驱动风格、分层系统、C2风格和基于消息总线的风格进行分析比较。
P52-56(1)管道和过滤器特点：@使得软构件具有良好的隐蔽性和高内聚、低耦合的特点；@允许设计者将整个系统的输入输出行为看成是多个过滤器的行为的简单合成；@支持软件重用。
只要提供适合在两个过滤器之间传送的数据，任何两个过滤器都可被连接起来；@系统维护和增强系统性能简单。
新的过滤器可以添加到现有系统中来；旧的可以被改进的过滤器替换掉；@允许对一些如吞吐量、死锁等属性的分析；@支持并行执行。
每个过滤器是作为一个单独的任务完成，因此可与其它任务并行执行缺点：①通常导致进程成为批处理的结构。
②不适合处理交互的应用。
③因为在数据传输上没有通用的标准，每个过滤器都增加了解析和合成数据的工作，这样就导致了系统性能下降，并增加了编写过滤器的复杂性。
（2）（3）分层系统体系结构有以下优点：第一，支持基于抽象程度递增的系统设计。
这允许设计者可以将一个复杂系统设计按递增的步骤进行分解。
第二，支持功能增强。
因为每层至多和与之相邻的上层和下层交互，所以，改变某层的功能最多只会影响与之相邻的其它两层。
第三，支持重用。
与抽象数据类型一样，只要对相邻层提供同样的接口，每层可以有很多不同的可相互替代的实现方法。
构件：构件是指语义完整、语法正确和有可重用价值的单位软件，是软件重用过程中可以明确辨识的系统；结构上，它是语义描述、通讯接口和实现代码的复合体。
构件管理：1构件描述2构件分类与构件库组织：关键字分类法刻面分类法（青鸟）超文本组织方法（基本单位是结点）3人员及权限管理构件重用步骤：检索与提取构件（检索方法同上3种加其他）理解与评价构件修改构件（实参）构件组装（功能数据面向对象）软件体系结构：软件体系结构为软件系统提供了一个结构、行为和属性的高级抽象，由构成系统的元素的描述、这些元素的相互作用、指导元素集成的模式以及这些模式的约束组成。
软件体系结构不仅指定了系统的组织结构和拓扑结构，并且显示了系统需求和构成系统的元素之间的对应关系，提供了一些设计决策的基本原理。
软件体系结构的意义：体系结构是风险承担者进行交流的手段体系结构是早期设计决策的体现软件体系结构是可传递和可重用的模型软件体系结构建模的种类：结构模型框架模型动态模型过程模型功能模型4+1”视图模型从5个不同的视角包括逻辑视图、进程视图、物理视图、开发视图和场景视图来描述软件体系结构。
逻辑视图主要支持系统的功能需求，即系统提供给最终用户的服务。
开发视图也称模块视图，主要侧重于软件模块的组织和管理。
进程视图侧重于系统的运行特性，主要关注一些非功能性的需求。
物理视图主要考虑如何把软件映射到硬件上，它通常要考虑到系统性能、规模、可靠性等。
场景可以看作是那些重要系统活动的抽象，它使四个视图有机联系起来，从某种意义上说场景是最重要的需求抽象。
软件体系结构风格是描述某一特定应用领域中系统组织方式的惯用模式。
体系结构风格反映了领域中众多系统所共有的结构和语义特性经典的体系结构风格数据流风格：批处理序列；管道/过滤器。
调用/返回风格：主程序/子程序；面向对象风格；层次结构。
独立构件风格：进程通讯；事件系统。
虚拟机风格：解释器；基于规则的系统。
仓库风格：数据库系统；超文本系统；黑板系统。

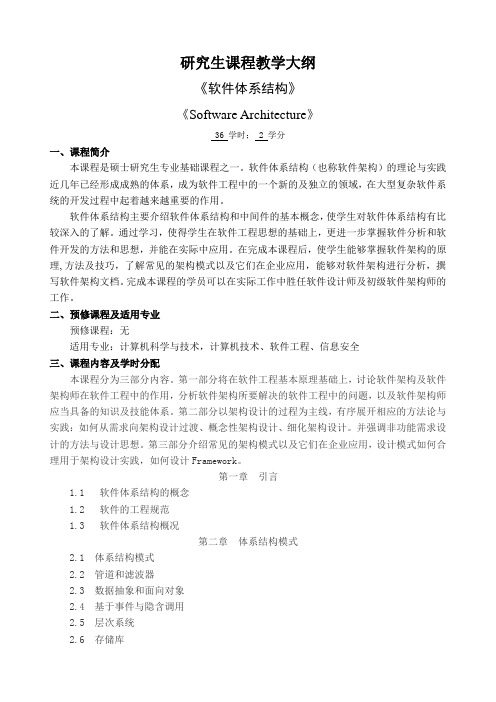

研究生课程教学大纲《软件体系结构》《Software Architecture》36 学时； 2 学分一、课程简介本课程是硕士研究生专业基础课程之一。
软件体系结构（也称软件架构）的理论与实践近几年已经形成成熟的体系，成为软件工程中的一个新的及独立的领域，在大型复杂软件系统的开发过程中起着越来越重要的作用。
软件体系结构主要介绍软件体系结构和中间件的基本概念，使学生对软件体系结构有比较深入的了解。
通过学习，使得学生在软件工程思想的基础上，更进一步掌握软件分析和软件开发的方法和思想，并能在实际中应用。
在完成本课程后，使学生能够掌握软件架构的原理, 方法及技巧，了解常见的架构模式以及它们在企业应用，能够对软件架构进行分析，撰写软件架构文档。
完成本课程的学员可以在实际工作中胜任软件设计师及初级软件架构师的工作。
二、预修课程及适用专业预修课程：无适用专业：计算机科学与技术，计算机技术、软件工程、信息安全三、课程内容及学时分配本课程分为三部分内容。
第一部分将在软件工程基本原理基础上，讨论软件架构及软件架构师在软件工程中的作用，分析软件架构所要解决的软件工程中的问题，以及软件架构师应当具备的知识及技能体系。
第二部分以架构设计的过程为主线，有序展开相应的方法论与实践：如何从需求向架构设计过渡、概念性架构设计、细化架构设计。
并强调非功能需求设计的方法与设计思想。
第三部分介绍常见的架构模式以及它们在企业应用，设计模式如何合理用于架构设计实践，如何设计Framework。
第一章引言1.1 软件体系结构的概念1.2 软件的工程规范1.3 软件体系结构概况第二章体系结构模式2.1 体系结构模式2.2 管道和滤波器2.3 数据抽象和面向对象2.4 基于事件与隐含调用2.5 层次系统2.6 存储库2.7 中断2.8 过程控制2.9 其它类似结构2.10 不同种类的体系结构（多机系统）第三章用例研究3.1 文本中的关键字3.2 仪表化软件3.3 移动机器人3.4 巡回控制3.5 混合系统第四章共享信息系统4.1 共享信息系统4.2 数据库集成4.3 集成式软件开发环境4.4 集成构件设计4.5 共享信息系统的体系结构4.6 一些结论第五章软件体系结构设计5.1 用户界面体系结构5.2 限制设计空间第六章形式模式和规范6.1 体系结构形式化价值6.2 规范系统的形式化体系结构6.3 形式化体系结构模式6.4 形式化体系结构设计空间第七章软件体系结构的分析与测试7.1 体系结构的可靠性建模7.2 软件体系结构的可靠性风险分析7.3 基于体系结构描述的软件测试方法第八章软件体系结构评估8.1 体系结构评估概述8.2 软件体系结构评估的主要方式8.3 ATAM评估方法8.4 SAAM评估方法学时分配计划四、教学方法及要求教学方式：本课程强调及兼顾理论体系的体系性及技术题材的实用性。
软件体系结构◇软件体系结构概论◇软件体系结构建模◇软件体系结构风格◇软件体系结构描述◇动态软件体系结构◇Web服务体系结构◇基于体系结构的软件开发◇软件体系结构的分析与测试◇软件体系结构评估◇软件产品线体系结构软件危机的表现◎软件成本日益增长◎开发进度难以控制◎软件质量差◎软件维护困难软件危机的原因◎用户需求不明确◎缺乏正确的理论指导◎软件规模越来越大◎软件复杂度越来越高◎构件的定义构件是指语义完整、语法正确和有可重用价值的单位软件，是软件重用过程中可以明确辨识的系统；结构上，它是语义描述、通讯接口和实现代码的复合体。
构件模型的三个主要流派OMG（Object Management Group，对象管理集团）的CORBA（Common Object Request Broker Architecture，通用对象请求代理结构）Sun的EJB（Enterprise Java Bean）Microsoft的DCOM（Distributed Component Object Model，分布式构件对象模型）。
构件获取1.从现有构件中获得符合要求的构件，直接使用或作适应性修改，得到可重用的构件；2. 通过遗留工程，将具有潜在重用价值的构件提取出来，得到可重用的构件；3. 从市场上购买现成的商业构件，即COTS（Commercial Off-The-Shell）构件；4. 开发新的符合要求的构件。
构件管理◎构件描述◎构件分类与组织◎人员及权限管理构件描述构件模型是对构件本质的抽象描述，主要是为构件的制作与构件的重用提供依据；构件分类与组织◇关键字分类法◇刻面分类法◇超文本组织方法人员及权限管理一般来讲，构件库系统可包括五类用户，即注册用户、公共用户、构件提交者、一般系统管理员和超级系统管理员。
构件重用◎检索与提取构件◎理解与评价构件◎修改构件◎构件组装构件重用理解与评价构件◇构件的功能与行为◇相关的领域知识◇可适应性约束条件与例外情形◇可以预见的修改部分及修改方法构件组装◇基于功能的组装技术◇基于数据的组装技术◇面向对象的组装技术软件体系结构的定义软件体系结构为软件系统提供了一个结构、行为和属性的高级抽象，由构成系统的元素的描述、这些元素的相互作用、指导元素集成的模式以及这些模式的约束组成。
软件体系结构建模的种类
软件体系结构建模的种类包括以下几种：
1. 静态建模：通过建立模块、组件、类和接口的关系图来描述系统的静态结构，可以使用UML类图或模块图进行建模。
2. 动态建模：通过建立状态转换图、活动图或时序图来描述系统的行为和交互过程，可以描述系统的运行时行为，演示系统在不同情况下的工作流程，以及对象之间的交互等。
3. 逻辑建模：用于描述系统的逻辑结构和功能模块之间的关系，以及数据流、控制流和数据存储等的交互关系，可以使用数据流图、控制流图或业务过程图进行建模。
4. 物理建模：用于描述系统的物理结构，包括硬件设备、网络连接和部署方式等，可以使用物理架构图或部署图进行建模。
5. 构件建模：用于描述系统的构件、模块或服务之间的关系和依赖，以及它们的接口和交互方式，可以使用构件图或组件图进行建模。
6. 性能建模：用于描述系统的性能需求和约束，包括响应时间、吞吐量和资源利用等，可以使用性能模型或性能图进行建模。
7. 安全建模：用于描述系统的安全需求和安全策略，包括访问控制、身份认证和数据保护等，可以使用安全模型或安全图进行建模。
这些建模方法可以根据具体需求和项目特点选择和组合使用。
浅谈软件体系结构评估技术软件体系结构评估技术是指对软件体系结构进行分析和评估的一系列技术手段和方法。
软件体系结构评估旨在验证和评估软件体系结构的质量特征，如可维护性、可扩展性、安全性等，以确保软件体系结构的合理性和可靠性。
本文将从软件体系结构评估的重要性、评估的目标和方法以及常用的评估技术进行介绍和探讨。
首先，软件体系结构评估的重要性不言而喻。
软件体系结构是软件系统的基础和骨架，它决定了软件系统的结构和行为。
一个良好的软件体系结构能够提高软件系统的可管理性、可维护性和可扩展性，从而降低软件开发和维护的成本。
而一个不合理或糟糕的软件体系结构则可能导致软件质量的下降、性能的降低甚至无法满足需求。
因此，对软件体系结构进行评估能够发现潜在问题、提前预防风险，并为软件开发人员提供合理的决策依据。
其次，软件体系结构评估的目标是确保软件体系结构的质量特征满足系统需求和预期目标。
具体来说，软件体系结构评估的目标主要包括以下几个方面：1.验证和评估软件体系结构的功能需求是否得到满足；2.评估软件体系结构的质量特征，如性能、可靠性、可维护性等；3.发现和评估软件体系结构的潜在问题和风险；4.提供合理的决策依据，如软件体系结构的改进、优化或重构。
为了实现这些目标，软件体系结构评估需要采用一系列的评估技术。
在软件体系结构评估中，常用的技术包括静态分析、动态分析和模型驱动技术。
静态分析是通过分析软件源代码、设计文档和其他相关文档，发现和评估软件体系结构的问题。
静态分析的技术包括代码检查、代码审查、重构和模式识别等。
代码检查是通过对源代码进行分析和检测，发现代码中的问题和错误；代码审查是通过对软件设计文档和源代码的评审，发现设计和实现的问题；重构是通过对软件体系结构的改进和重构，改善软件体系结构的质量特征；模式识别是通过对软件体系结构的分析和比较，识别和应用已有的软件体系结构模式，以提高软件体系结构的质量和可维护性。
动态分析是通过运行时分析和测试，评估软件体系结构的性能和可靠性。
