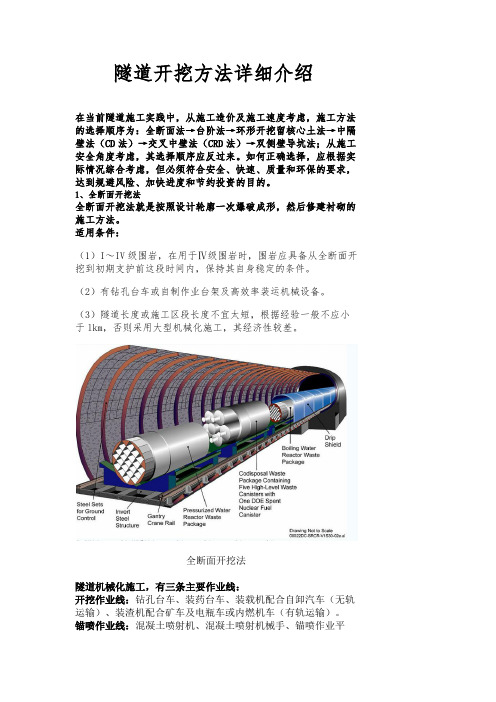

隧道开挖方法详细介绍在当前隧道施工实践中，从施工造价及施工速度考虑，施工方法的选择顺序为：全断面法→台阶法→环形开挖留核心土法→中隔壁法（CD法）→交叉中壁法（CRD法）→双侧壁导坑法；从施工安全角度考虑，其选择顺序应反过来。

如何正确选择，应根据实际情况综合考虑，但必须符合安全、快速、质量和环保的要求，达到规避风险、加快进度和节约投资的目的。

1、全断面开挖法全断面开挖法就是按照设计轮廓一次爆破成形，然后修建衬砌的施工方法。

适用条件：（1）I～IV级围岩，在用于Ⅳ级围岩时，围岩应具备从全断面开挖到初期支护前这段时间内，保持其自身稳定的条件。

（2）有钻孔台车或自制作业台架及高效率装运机械设备。

（3）隧道长度或施工区段长度不宜太短，根据经验一般不应小于lkm，否则采用大型机械化施工，其经济性较差。

全断面开挖法隧道机械化施工，有三条主要作业线：开挖作业线：钻孔台车、装药台车、装载机配合自卸汽车（无轨运输）、装渣机配合矿车及电瓶车或内燃机车（有轨运输）。

锚喷作业线：混凝土喷射机、混凝土喷射机械手、锚喷作业平台、进料运输设备及锚杆灌浆设备。

模筑衬砌作业线：混凝土拌和机具、混凝土输送车及输送泵、防水层作业平台、衬砌钢模台车。

全断面法施工特点：（1）开挖断面与作业空间大、干扰小；（2）有条件充分使用机械，减少人力；（3）工序少，便于施工组织与管理，改善劳动条件；（4）开挖一次成形，对围岩扰动少，有利于围岩稳定。

2、台阶法施工台阶法是先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进的施工方法；按台阶长短有长台阶、短台阶和超短台阶三种。

近年由于大断面隧道的设计，又有三台阶临时仰拱法，甚至多台阶法。

台阶法施工台阶法施工至于施工中究竟应采用何种台阶法，要根据以下两个条件来决定：（1）初期支护形成闭合断面的时间要求，围岩越差，闭合时间要求越短；（2）上断面施工所用的开挖、支护、出碴等机械设备施工场地大小的要求。

隧道开挖方法详细介绍在当前隧道施工实践中，从施工造价及施工速度考虑，施工方法的选择顺序为：全断面法→台阶法→环形开挖留核心土法→中隔壁法（CD法）→交叉中壁法（CRD法）→双侧壁导坑法；从施工安全角度考虑，其选择顺序应反过来。

如何正确选择，应根据实际情况综合考虑，但必须符合安全、快速、质量和环保的要求，达到规避风险、加快进度和节约投资的目的。

1、全断面开挖法全断面开挖法就是按照设计轮廓一次爆破成形，然后修建衬砌的施工方法。

适用条件：（1）I～IV级围岩，在用于Ⅳ级围岩时，围岩应具备从全断面开挖到初期支护前这段时间内，保持其自身稳定的条件。

（2）有钻孔台车或自制作业台架及高效率装运机械设备。

（3）隧道长度或施工区段长度不宜太短，根据经验一般不应小于lkm，否则采用大型机械化施工，其经济性较差。

全断面开挖法隧道机械化施工，有三条主要作业线：开挖作业线：钻孔台车、装药台车、装载机配合自卸汽车（无轨运输）、装渣机配合矿车及电瓶车或内燃机车（有轨运输）。

锚喷作业线：混凝土喷射机、混凝土喷射机械手、锚喷作业平台、进料运输设备及锚杆灌浆设备。

模筑衬砌作业线：混凝土拌和机具、混凝土输送车及输送泵、防水层作业平台、衬砌钢模台车。

全断面法施工特点：（1）开挖断面与作业空间大、干扰小；（2）有条件充分使用机械，减少人力；（3）工序少，便于施工组织与管理，改善劳动条件；（4）开挖一次成形，对围岩扰动少，有利于围岩稳定。

2、台阶法施工台阶法是先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进的施工方法；按台阶长短有长台阶、短台阶和超短台阶三种。

近年由于大断面隧道的设计，又有三台阶临时仰拱法，甚至多台阶法。

台阶法施工台阶法施工至于施工中究竟应采用何种台阶法，要根据以下两个条件来决定：（1）初期支护形成闭合断面的时间要求，围岩越差，闭合时间要求越短；（2）上断面施工所用的开挖、支护、出碴等机械设备施工场地大小的要求。

隧道的施工工序：1.施工前应对设计所提供的工程地质和水文地质资料进行详细分析了解，深入细致地作施工调查，制订相应的施工方案和措施，备足有关机具及材料，认真编制和实施施工组织设计，使工程达到安全、优质、高效的目的。

2.特殊地质地段隧道施工时，应以“先治水、短开挖、弱爆破、强支护、早衬砌、勤检查、稳步前进”为指导原则。

在选择和确定施工方案时，应以安全为前提，综合考虑隧道工程地质及水文地质条件、断面型式、尺寸、埋置深度、施工机械装备、工期和经济的可行性等因素而定。

3.在隧道开挖方式选择上，无论是采用钻爆开挖法、机械开挖法，还是采用人工和机械混合开挖法，应视地质、环境、安全等条件来确定。

如用钻爆法施工时，光面爆破和预裂爆破技术，既能使开挖轮廓线符合设计要求，又能减少对围岩的扰动破坏。

4.隧道通过自稳时间短的软弱破碎岩体、浅埋软岩和严重偏压、岩溶流泥地段、砂层、砂卵（砾）石层、断层破碎带以及大面积淋水或涌水地段时，为保证洞体稳定可采用超前锚杆、超前小钢管、管棚、地表预加固地层和围岩预注浆等辅助施工措施，对地层进行预加固、超前支护或止水。

5.为了掌握施工中围岩和支护的力学动态及稳定程度，以及确定施工工序，保证施工安全，应实施现场监控量测，充分利用监控量测指导施工。

对软岩浅埋隧道须进行地表下沉观测，这对及时预报洞体稳定状态，修正施工方案都十分重要。

6.穿过未胶结松散地层和严寒地区的冻胀地层等，施工时应采取相应的措施外，均可采用锚喷支护施工。

爆破后如开挖工作面有坍塌可能时，应在清除危石后及时喷射混凝土护面。

如围岩自稳性很差，开挖难以成形，可沿设计开挖轮廓线预打设超前锚杆。

锚喷支护后仍不能提供足够的支护能力时，应及早装设钢架支撑加强支护。

7.当采用构件支撑作临时支护时，支撑要有足够的强度和刚度，能承受开挖后的围岩压力。

围岩出现底部压力，产生底膨现象或可能产生沉陷时应加设底梁。

当围岩极为松软破碎时，应采用先护后挖，暴露面应用支撑封闭严密。

隧道洞身开挖施工方法1 .单线隧道①.VI级以下围岩Vl级以下围岩，一般属于土质类，围岩自稳性极差。

施工中遵循〃管超前、严注浆、短进尺、弱爆破、强支护、早封闭、勤量测〃的原则。

Vl级围岩一般采用在超前大管棚的预支护下中隔壁法（CD法）分部开挖，开挖后及时进行初期支护和临时支撑的施工。

开挖采用人工配合风镐进行,每循环进尺控制在0.5-1.0m范围内。

开挖顺序示意图见〃3.隧道主要施工工艺〃部分。

②.V级围岩V级围岩属于软弱围岩，施工中严格遵循〃管超前、严注浆、短开挖、弱爆破、快封闭、勤量测〃的施工原则。

V级围岩采用在超前预支护下台阶法留核心土环形开挖法，台阶长度不大于5m,开挖后及时进行初期支护，且初期支护尽早封闭成环。

开挖采用人工配合机械进行，确需爆破的地段采用弱爆破方法，每循环进尺控制在LO-1.5m范围内。

开挖顺序示意图见〃3.隧道主要施工工艺〃部分。

IV级围岩地段采用台阶法施工,台阶长度3~5m,开挖后及时进行初期支护；围岩破碎地段、有水地段开挖前进行超前支护、注浆，在超前预支护下再进行台阶法开挖。

采用多功能作业台架钻孔,光面控制爆破,每循环进尺控制在2.0-2.5m范围内。

开挖顺序示意图见〃3.隧道主要施工工艺〃部分。

④.in、n级围岩m、口围岩整体性比较好，采用全断面法施工。

采用多臂液压凿岩台车或多功能作业台架钻孔，光面爆破，开挖后及时进行初期支护。

采用多功能作业台架钻孔时，每循环进尺为3.0-3.5m范围内;采用液压凿岩台车钻孔时，每循环进尺为5m以内。

开挖顺序示意图见”3.隧道主要施工工艺〃部分。

2.双线隧道①.VI级以下围岩Vl级以下围岩，一般属于土质类，围岩自稳性极差。

施工中遵循〃管超前、短进尺、强支护、早封闭、勤量测〃的原则。

Vl级围岩一般采用在超前大管棚的预支护下交叉中隔壁法（CRD法）或双侧壁导坑法施工，开挖后及时进行初期支护和临时支撑的施工。

开挖采用人工配合风镐进行，每循环进尺控制在0∙5-1.0m范围内。

3.隧道洞身开挖施工工艺3.1全断面开挖方法按设计将整个开挖断面采用一次性开挖成形（主要是爆破或机械开挖）、初期支护一次到位，再施作衬砌的施工方法叫全断面开挖法。

3.1.1 适用范围全断面法主要适用于Ⅰ～Ⅲ级围岩；当断面在50m2以下，隧道又处于Ⅳ级围岩地层时，为了减少对地层的扰动次数，在进行局部注浆等辅助施工加固地层后，也可采用全断面法施工，但在第四纪地层中时，断面面积一般在20m2以下，施工中仍需特别注意。

山岭隧道及小断面城市地下电力、热力、电信等管道多用此法。

图3.1.1 隧道全断面开挖图（1）优点①可以减少开挖对围岩的扰动次数，有利于围岩天然承载拱的形成；②全断面开挖法有较大的作业空间，有利于采用大型配套机械化作业，提高施工速度，防水处理简单，且工序少，便于施工组织和管理。

（2）缺点①对地质条件要求严格，围岩必须有足够的自稳能力；②由于开挖面较大，围岩相对稳定性降低，且每循环工作量相对较大；③当采用钻爆法开挖时，每次深孔爆破震动较大，因此要求进行精心的钻爆设计和严格的控制爆破作业。

3.1.2 施工工艺流程图3.1.2：全断面施工工艺流程图3.1.3 施工工艺（1）施工准备①施工供风施工供风应按照工程特点、工区划分、工区承担施工长度及同时作业面个数，根据每个工区洞内用风量的大小，独立设置供风系统。

同时在计算各供风参数时，应考虑供风过程中风量、风压的损失，计算配置空压机型号和数量。

根据计算采用管径适合的钢管，钢管节间法兰盘接头采用石棉衬垫，保证接头严密，不漏风，管路前端至工作面保持30m的距离，钢管与分风器采用φ50mm的高压软管连接，分风器与凿岩机采用φ25mm的软管进行连接，保证工作面风动凿岩机风压在0.5MPa以上。

②施工供水施工用水尽量在工程位置附近选择水源，以缩短供水线路，并取水样进行水质鉴定，使用符合标准的工程用水，从水源处利用供水主管接至各施工工区，主管钢管接头之间采用法兰盘进行连接，进入工作面以后，采用φ50mm的高压胶管接至各分水器，并保证工作面凿岩机需用水压。

隧道洞身开挖隧道开挖方法是指隧道开挖成型方法，隧道掘进方式是指岩体的破碎挖除方式。

隧道围岩稳定性主要取决于围岩本身，但开挖方法与掘进方式对围岩的稳定状态有着直接而重要的影响。

因此，隧道开挖应遵循这样的原则：在保证围岩稳定或减少对围岩的扰动的前提条件下，选择恰当的开挖方法和掘进方式，尽量提高掘进速度。

一、隧道开挖方法按开挖隧道的横断面分部情况，开挖方法可以分为全断面法、台阶法、分部开挖法。

（一）全断面法全断面法全称为“全断面一次开挖法”，即按隧道设计断面轮廓一次开挖成型的方法，如图6-5所示。

图6-5 全断面施工工序示意1—开挖；2—检底；Ⅰ—初期支护；Ⅱ—铺底混凝土；Ⅲ—模筑混凝土衬砌1.适用范围、条件及优缺点全断面法主要适用Ⅰ～Ⅱ级围岩，也可用在小断面的Ⅲ级围岩中，浅埋段、偏压段和洞口段不宜采用。

但在采用超前支护，特别是掌子面锚杆等辅助工法的条件下，全断面法也可以在围岩级别低的隧道中应用。

该法必须具备大型施工机械，隧道长度或施工区段长度不宜太短，一般不应小于1 km，否则采用大型机械化施工的经济性差。

全断面法具有较大的作业空间，有利于采用大型配套机械化作业，钻爆施工效率较高，可采用深眼爆破，提高施工掘进速度，且工序少、便于施工组织和管理，较分部开挖法减少了对围岩的扰动次数。

但由于开挖面积较大，围岩相对稳定性降低，且每循环工作量相对较大，深孔爆破用药量大，引起振动大，因此要求精心进行钻爆设计和严格控制爆破作业。

2.全断面法施工工艺流程（图6-6）3.全断面法施工要点（1）加强对开挖面前方工程地质和水文地质的调查。

对不良地质情况，要及时预测、预报和分析研究，随时准备好应急措施，以确保施工安全和工程进度。

（2）各工序机械设备要配套。

如钻孔、装渣、运输、支护、衬砌等主要机械和相应的辅助机具，在尺寸、性能和生产能力上要相互配合，工作方面要环环紧扣，不致彼此互受牵制而影响掘进，以充分发挥机械设备的使用效率和工序之间的协调作用。

隧道全断面法施工工艺1、全断面法施工工艺全断面开挖是一次开挖成形的施工工艺，全断面开挖施工工艺循环进尺必须根据隧道断面、围岩地质条件、机械设备能力、爆破振动限制、循环作业时间等情况合理确定。

⑴全断面法施工工艺流程见图1⑵工艺主要说明及要求适用范围：适用于铁路客运专线隧道的Ⅰ～Ⅱ级围岩地段，Ⅲ级围岩单线隧道、Ⅲ级围岩双线隧道采取了有效的预加固措施后，亦可采用全断面开挖施工工艺。

作业内容：施工测量、多功能台架就位、钻孔、装药、起爆、通风、出碴、支护。

本标段在Ⅱ级围岩地段采用多功能台架凿岩机钻孔，进行全断面开挖。

用XG951C侧式装载机装碴，自卸汽车运输至弃碴场，锚杆台车进行全断面锚杆安装、钢筋网挂设和喷混凝土施工。

钻爆采用光面爆破技术爆破，喷混凝土采用湿喷技术。

测量放线：测放中线、水平、所有炮眼位置；多功能台架就位钻孔爆破：多功能台架就位、全断面钻孔、装药、爆破；排烟：爆破后，利用通风机排除炮烟；出碴：用XG951C侧式装载机装碴，自卸汽车运输至弃碴场；初期支护：采用混凝土湿喷机在素喷一层混凝土封闭围岩后，局部打设锚杆；初期支护完毕，进入下一开挖循环。

⑶施工特点开挖断面与作业空间大，干扰小；有条件充分使用机械，减少人力；工序少、便于施工组织与施工管理，改善劳动条件；开挖一次成形，对围岩扰动少，有利于围岩稳定。

图1全断面法施工工艺流程图2、台阶法施工工艺台阶开挖是先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进的施工工艺。

⑴台阶法施工工艺流程图见图2⑵工艺主要说明及要求台阶长度必须根据隧道断面跨度、围岩地质条件、初期支护形成闭合断面的时间要求、上部施工所需空间大小等因素来确定。

适用范围：铁路客运单线、双线隧道Ⅲ～Ⅳ级围岩地段，Ⅴ级围岩隧道在采用了有效的预加固措施后亦可采用台阶法施工。

作业内容：施工测量、多功能台架就位、钻孔、装药、起爆、通风、出碴、支护。

在本标段的Ⅲ～Ⅳ级围岩地段采用台阶法开挖，在每一开挖循环中，利用风动凿岩机钻孔；出碴时，用挖装机装碴，自卸汽车运输至弃碴场；上下台阶均采用风动凿岩机钻孔，人工安装锚杆及钢筋网挂设和喷混凝土施工。

隧道全断面开挖光面爆破作业指导书光面爆破是通过正确选择爆破参数和合理的施工方法，达到爆后壁面平整规则、轮廓线符合设计要求的一种控制爆破技术。

隧道全断开挖光面爆破，是应用光面爆破技术，对隧道实施全断面一次开挖的一种施工方法。

它与传统的爆破法相比，最显著的优点是能有效地控制周边眼炸药的爆破作用，从而减少对围岩的扰动，保持围岩的稳定，确保施工安全，同时，又能减少超、欠挖，提高工程质量和进度。

一、光面爆破作用原理光面爆破的破岩机理是一个十分复杂的问题，目前仍在探索之中。

尽管在理论上还不甚成熟，但在定性分析方面已有共识。

一般认为，炸药起爆时，对岩体产生两种效应；二是爆炸气体膨胀做功所起的作用。

光面爆破是周边眼同时起爆，各炮眼的冲击波向其四周作径向传播，相邻炮眼的冲击相遇，则产生应力波的叠加，并产生切向拉力，拉力的最大值发生在相邻炮眼中心连线的中点，当岩体的极限抗拉强度小于此拉力时，岩体便被拉裂，在炮眼中心连线上形成裂缝，随后，爆炸气的膨胀合裂缝进一步扩展，形成平整的爆裂面。

二、光面爆破的技术要点要使光面爆破取得良好效果，一般需掌握以下技术要点：1、根据围岩特点，合理选定周边眼的间距和最小抵抗线，尽最大努力提高钻眼质量。

2、严格控制周边眼的装药量，尽可能将药量沿眼长均匀分布。

3、周边眼宜使用小直径药卷和低猛度、低爆速的炸药。

为满足装结构要求，可借助导爆索（传爆线）来实现空气间隔装药。

4、采用毫秒微差有序起爆。

要安排好开挖程序，使光面爆破具有良好的临空面。

（一）周边眼常用参数的选择1、周边眼间距E它是直接控制开挖轮廓面平整度的主要因素。

一般情况下E=（12～15）d,其中炮眼直径d=35～45mm。

对于节理较发育、层理明显以及开挖轮廓要求较高的地下工程，周边眼间距可适当减小，也可在两炮眼之间增加一个不装药的导向空眼。

2、最小抵抗线W（光面层厚度）W直接影响光面爆破效果和爆碴块度。

其取值在（13~22）d范围内，且W≥E。

铁路隧道全断面开挖施工作业指导书一、前言随着城市化进程的加快以及交通运输的不断发展，铁路隧道建设已成为当今社会的重要基础设施建设项目之一。

然而，铁路隧道工程建设涉及到众多的安全问题，其中以施工安全问题尤为重要。

本文旨在为铁路隧道全断面开挖施工人员提供一份施工作业指导书，从而确保施工安全。

二、施工前准备在进行任何施工作业之前，必须进行充分的准备工作。

在铁路隧道全断面开挖施工中，以下几个步骤是必不可少的：1. 施工图纸审查：在施工前，必须对铁路隧道的施工图纸进行审查，以确定施工的具体方案和安全措施。

2. 现场勘查：在开挖施工前，必须对现场进行详细勘查，包括地质分析、地下水分析、现有设施分析、周边环境分析等。

3. 安全措施制定：在施工前，必须制定详细的安全措施，并进行必要的培训和演习。

4. 施工材料采购：在施工前，必须准备好必要的施工材料，如爆破器材、扫地机等。

5. 施工人员准备：在施工前，必须对参与施工的人员进行培训，确保施工成员具备相应的技能。

三、施工作业流程铁路隧道全断面开挖施工的流程可分为以下几个步骤：1. 设备进场：将必要的设备进场，如钻机、爆破器材等。

2. 施工牌安装：在现场周边设立施工牌，确保施工区域的安全。

3. 草皮割除：将施工区域内的草皮割除，为后续的施工作业做好准备。

4. 钻孔：利用钻机进行钻孔，在隧道内进行爆破之前的必要准备。

5. 爆破：在完成钻孔后，进行爆破作业，将需要开挖的地层炸开。

6. 清理：在爆破之后，必须对隧道内进行彻底清理，清除垃圾和残留石头等。

7. 撑护式开挖：在完成爆破和清理工作后，开始进行撑护式开挖，确保隧道结构稳定。

8. 拆除支护：在撑护式开挖完成后，开始拆除支护材料。

9. 除尘：在开挖作业结束后，必须进行除尘作业，确保施工环境清洁。

四、安全注意事项在进行铁路隧道全断面开挖施工作业时，必须注意以下安全事项：1. 施工人员必须在现场佩戴必要的安全装备，如安全帽、口罩、手套等。

隧道开挖方法详细介绍在当前隧道施工实践中，从施工造价及施工速度考虑，施工方法的选择顺序为：全断面法→台阶法→环形开挖留核心土法→中隔壁法（CD法）→交叉中壁法（CRD法）→双侧壁导坑法；从施工安全角度考虑，其选择顺序应反过来。

如何正确选择，应根据实际情况综合考虑，但必须符合安全、快速、质量和环保的要求，达到规避风险、加快进度和节约投资的目的。

1、全断面开挖法全断面开挖法就是按照设计轮廓一次爆破成形，然后修建衬砌的施工方法。

适用条件：（1）I～IV级围岩，在用于Ⅳ级围岩时，围岩应具备从全断面开挖到初期支护前这段时间内，保持其自身稳定的条件。

（2）有钻孔台车或自制作业台架及高效率装运机械设备。

（3）隧道长度或施工区段长度不宜太短，根据经验一般不应小于lkm，否则采用大型机械化施工，其经济性较差。

全断面开挖法隧道机械化施工，有三条主要作业线：开挖作业线：钻孔台车、装药台车、装载机配合自卸汽车（无轨运输）、装渣机配合矿车及电瓶车或内燃机车（有轨运输）。

锚喷作业线：混凝土喷射机、混凝土喷射机械手、锚喷作业平台、进料运输设备及锚杆灌浆设备。

模筑衬砌作业线：混凝土拌和机具、混凝土输送车及输送泵、防水层作业平台、衬砌钢模台车。

全断面法施工特点：（1）开挖断面与作业空间大、干扰小；（2）有条件充分使用机械，减少人力；（3）工序少，便于施工组织与管理，改善劳动条件；（4）开挖一次成形，对围岩扰动少，有利于围岩稳定。

2、台阶法施工台阶法是先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进的施工方法；按台阶长短有长台阶、短台阶和超短台阶三种。

近年由于大断面隧道的设计，又有三台阶临时仰拱法，甚至多台阶法。

台阶法施工台阶法施工至于施工中究竟应采用何种台阶法，要根据以下两个条件来决定：（1）初期支护形成闭合断面的时间要求，围岩越差，闭合时间要求越短；（2）上断面施工所用的开挖、支护、出碴等机械设备施工场地大小的要求。
