图框及图框尺寸表 （mm）
幅面
尺寸
A0
b×l 841×1189
c a
A1 594×841
10
A2 420×594
25
A3
A4
297×420 210×297 5
幅面代表的意义
标题栏
会签栏 建议采用的制图作业标题栏
❖ 图线
➢ 画在图纸上的线条统称图线。图线有粗、中、细之分。图线的宽度b， 宜在下列线宽系列中选取:2.0、1.4、1.0、0.7、0.5、0.35mm。每 个图样应根据复杂程度与比例大小，先选定基本线宽b，再选用表12中相应的线宽组。
❖ (4)标注坡度时，应在坡度数字下加注坡度符号，该符号为单面箭头， 箭头应指向下坡方向，同时坡度也可用直角三角形的形式标注。
❖ ⑧图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证 文字等的清晰。
❖ 字体
❖
图纸上所书写的文字、数字或符号等，均应字体工整、笔画清楚、
间隔均匀、排列整齐，标点符号应清楚正确。
❖
文字的字高，应从如下系列中选用:3.5,5,7,10,14,20mm。
1.汉字
❖ 在图样及说明中的汉字宜采用长仿宋体。 ❖ 长仿宋体字体的高度与宽度的比例大约为1:0.7
字的基准应取水平;比例的字高宜比图名的字高小一号到二号，如图
1-9所示。
尺寸标注
❖ 工程图上必须标注尺寸才能使用。
❖ 标注尺寸的要求是：
（1）正确：即标注方式符合国标规定。 （2）完整：即尺寸必须齐全。不在同一张图纸上但
相同部位的尺寸应一致。 （3）清晰：即注写的部位要恰当、明显、排列有序。
❖ 尺寸数字注写原则：
❖ 标注线段尺寸包括四要素——尺寸线、尺寸界线、 尺寸起止符号、尺寸数字。

建筑制图与识图第1章

建筑制图与识图第1章
第1章 建筑制图的基本知识
目录
1.1
制图标准
制图工具及仪器用品
1.2
1.3
建筑制图的一般步骤
几何作图
1.4
1.1 制图标准
国家标准代号 标准发布的顺序号
《房屋建筑制图统一标准》（GB/T 50001—2010） 《总图制图标准》（GB/T 50103—2010） 标准批准的年份 《建筑制图标准》（GB/T 50104—2010） 《建筑结构制图标准》（GB/T 50105—2010） 《建筑给水排水制图标准》（GB/T 50106—2010） 《暖通空调制图标准》（GB/T 50114—2010）
1.2.5 圆规、分规
圆规用来画圆和圆弧。圆规 有两个分肢，其中一肢固定脚是 钢针，另一肢是活动插脚，可更 换铅芯（铅笔插脚）和钢针（钢 针插脚），分别用于绘铅笔图和 作分规使用，
1.2.5 圆规、分规
画圆弧时应用右手大拇指和 食指捏住圆规杆柄，钢针对准圆 心，按顺时针方向一次画完。
1.2.5 圆规、分规
1.1.6 尺寸标注
4．弧长、弦长的尺寸标注
标注圆弧的弧长时，尺 寸线应以与该弧同心的圆弧 线表示，尺寸界线应指向圆 心，起止符号应以箭头表示， 弧长数字的上方应加注圆弧 符号“⌒” 。
标注圆弧的弦长时， 尺寸线应以平行于该弦 的直线表示，尺寸界线 应垂直于该弦，起止符 号应以中粗斜短线表示。
1.1.6 尺寸标注
尺寸数字一般应根据其 方向注写在靠近尺寸线的上 方中部。如没有足够的注写 位置，最外边的尺寸数字可 注写在尺寸界线的外侧，中 间相邻的尺寸数字可上下错 开注写，引出线端部用圆点 表示标注尺寸的位置，如右 图所示。
尺寸应标注在图样轮 廓线以外，不得与图线、 文字及符号相交，如左图 所示。

《建筑工程制图与识图》(第二版)课件 第1章

《建筑工程制图与识图》(第二版)课件 第1章

图线的种类及用途
线宽组
线宽比 b 0.7b 0.5b 1.4 1.0 0.7 1.0 0.7 0.5 线宽组 0.7 0.5 0.35 0.5 0.35 0.25
0.25b 0.35 0.25 0.18 注：1 需要微缩的图纸，不宜采用0.18mm及更细的线宽。 2 同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。
注：有特殊需要的图纸，可采用b× l为841mm× 891mm与1189mm× 1261mm的幅面。
A0~A3 横式（一）
A0~A3 横式（二）
A0~A4 立式（一）
A0~A4 立式（二）

标题栏和会签栏
标题栏（一） 标题栏（二）


1.工程图纸应按专业顺序编排。应为图纸目录、总 图、建筑图、结构图、给水排水图、暖通空调图、 电气图等。 2.各专业的图纸，应按图纸内容的主次关系、逻辑 关系进行分类排序。

尺寸数字
◦ 图样上的尺寸，应以尺寸数字为准，不得从图上直接量 取。 ◦ 图样上的尺寸单位，除标高及总平面以米为单位外，其 他必须以毫米为单位。
尺寸数字的注写方向
尺寸数字的注写位置

尺寸的排列与布置
◦ 宜标注在图样轮廓以外，不宜与图线、文字等相交。 ◦ 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整 齐排列，较小尺寸离轮廓线较近，较大尺寸离轮廓线较远。 ◦ 图样轮廓线以外的尺寸界线，距图样最外轮廓线之间的距 离，不宜小于10mm。平行排列的尺寸线的间距，宜为7mm ~10mm，并应保持一致。总尺寸的尺寸界线应靠近所指部 位，中间的分尺寸界线可稍短，但其长度应相等。
1189(A2+1l)
1635(A2+7/4l) 2080(A2+5/2 l)

建筑工程制图与识图ppt课件

建筑工程制图与识图ppt课件

ay
Y
31
点的投影与直角坐标的关系
2．特殊位置点的投影
（1）投影面上的点
（2）投影轴上的点
32
两点的相对位置
空间两点的相对位置，是以其中一个点为基准，来判断另一个点在 该点的前或后、左或右、上或下。
33
§1-４ 直线的投影
连两影一况 即个，直下 可点只线仍由 。的需，为于
投作故直直 影出要线线 ，已获，的 再知得且投 将直直两影 它线线点一 们上的决般 相的投定情
V a'
X
b' B
A a
O b
H
34
直线的分类
直线
特殊位置直线 一般位置直线
投影面垂直线 投影面平行线
35
特殊位置直线
投影面垂直线
垂直于一个投影面，同时平行于其它两个投影面的直线。
铅垂线——垂直于H面，同时平行于V、W面的直线。 正垂线——垂直于V面，同时平行于H、W面的直线。 侧垂线——垂直于W面，同时平行于H、V面的直线。
三面投影图
V X
Z
V
正面 投影
W X
水平 投影
H
H
Y
Z W
侧面 投影
O
YW
YH
19
三面投影图
Z V
W X
注意投影方向： 正面投影由前向后投影； 侧面投影由左向右投影； 水平投影由上向下投影；
H
Y
20
立体的三面投影图
A.立体的三面投影与立体的关系 1. 水平投影反映了立体的顶面形状和长、宽两个方向的尺寸 2. 正面投影反映了立体的正面形状和高、长两个方向的尺寸 3. 侧面投影反映了立体的侧面形状和高、宽两个方向的尺寸 B.立体三面投影的两面之间，存在如下关系： 1. 正面投影和侧面投影具有相同的高度 2. 水平投影和正面投影具有相同的长度 3. 侧面投影和水平投影具有相同的宽度

【精品】建筑工程制图第1章-制图基本知识.教学资料

【精品】建筑工程制图第1章-制图基本知识.教学资料

2. 尺寸的排列与布置
(3)图轮廓线以外的尺寸线，距图最外轮廓之间的距离，不宜 小于10mm。平行排列的尺寸线的间距，宜为7～10mm， 并应保持一致。
≥10mm 7~10mm 7~10mm
2. 尺寸的排列与布置
(4)总尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸 界线可稍短，但其长度应相等。
1.1.2 图线
图线的宽度b，宜从 1.4、1.0、0.7、0.5、0.35、 0.25、0.18、0.13mm 线宽系列中选取。图线宽度不 应小于0.1mm。每个图样，应根据复杂程度与比例大
小，先选定基本线宽b，再选用下表中相应的线宽组。
1. 线宽
图纸的图框和标题栏线，可采用下表的线宽（mm）。
房屋建筑制图统一标准（GB/T50001-2010）
《建筑制图标准》（GB/T 50104-2010）
《建筑制图标准》（GB/T 50104-2010）
2. 图线画法
（1）在同一张图纸内，相同比例的各图样，应选 用相同的线宽组。 （2）相互平行的图线，其净间隙或线中间隙不宜 小于0.2mm .
图名比例的书写
1.1.4 比例与图名
绘制图样所用的比例，应根据图样的用途与被绘对象的复杂程 度，从下表选用，优先选用表中的常用比例
1.1.5 尺寸标注
在工程图上，除了按比例画出工程形体的形状外，还必 须标注出完整的实际尺寸，作为施工的依据。国标中对尺寸 标注的基本方法做了一系列规定，必须严格遵守。尺寸标注 应做到正确、完整、清晰、合理。
点击画垂直线
点击画倾斜线
1.2. 绘图工具
4.比例尺 比例尺是刻有不同比例的直尺，分别刻在三个侧面上，
可放大或缩小尺寸，比例尺用于直接在图上度量尺寸或用 分规从比例尺上量取尺寸。

建筑工程制图与识图课件1

建筑工程制图与识图课件1
三角板用于绘制各种方向的直线。其与丁字尺配合 使用，可画垂直线以及与水平线成30°、45°、60° 夹角的倾斜线。用两块三角板可以画与水平线成15°、 75°夹角的倾斜线，还可以画任意已知直线的平行线 和垂直线。
丁字尺的用法
丁字尺的尺头靠紧图板导边，上下移动画水平线。
三角板的用法
三角板与丁字尺配合使用，可以画15º整数倍的各种角度。
1.2.4 图线（GB／T17450—1998）
1.图线型式及应用
表1-3 图线
图1-14 图线应用示例
2．图线的画法（注意事项）
(1)同一图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线 段长度和间隔应各自大致相等。
(2)相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于0.7mm。 (3)绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外3mm～5mm，
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2)圆弧连接两已知圆弧
(3)混合连接（内外切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2）圆弧连接两已知圆弧
(1) 外连接（外切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2)圆弧连接两已知圆弧
(2)内连接（内切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。

建筑工程制图与识图(共95张PPT)


建筑立面图
表示建筑物的立面外观，包括 墙面、门窗、阳台、雨篷等。
建筑详图
表示建筑物细部的详细构造和 做法，包括节点详图、大样图 等。
图纸的编排与装订
01
02
03
图纸编排
按照一定顺序将各张图纸 进行排列，方便查阅和使 用。
图纸折叠
将大幅面图纸折叠成标准 大小，便于存档和携带。
图纸装订
将编排好的图纸进行装订 ，形成完整的图纸集，方 便保管和使用。
建筑工程制图的基
03
本技能
制图的基本步骤
绘制图框和标题栏
按照制图规范，绘制图框和标题 栏，填写工程名称、比例、图号 等信息。
绘制图形
使用绘图工具，按照制图规范， 绘制建筑形体、构件、设备等图 形。
标注尺寸
使用尺寸标注工具，标注建筑形 体、构件、设备等的尺寸，注意 尺寸标注的准确性和规范性。
确定图纸类型和比例
标注标高和索引符号
在图纸上标注标高和索引符号，以便定位和查找 相关信息。
建筑详图制图实践
选择详图类型
根据建筑详图的表达需求，选择合适的详图 类型，如节点详图、大样图等。
绘制详图轮廓线和构件
在图纸上绘制详图轮廓线和构件，如钢筋、 混凝土等，标明其位置和尺寸。
绘制材料和质感
在建筑详图上绘制材料和质感，如石材、木 材等，以表达细部构造效果。
注意图纸的规范性和准确性
检查图纸是否符合制图标准，有无遗漏或错 误。
掌握图纸的快速阅读技巧
学习如何快速浏览图纸，抓住重点信息，提 高工作效率。
理解设计意图和施工要求
通过图纸了解设计师的设计意图和施工要求 ，为后续工作打下基础。
善于利用辅助工具
使用CAD等辅助软件帮助理解和分析图纸， 提高识图的准确性和效率。

建筑工程制图第一章 制图基础-PPT文档资料-PPT文档资料


③ 虚线、单点长画线及双点长画线画 图参考尺寸如图1.5（b）所示。 2.3.3 图线交接画法。 (1) 虚线 ① 一般情况 虚线与虚线交接或虚线 与其它图线交接时，应是线段交接（图1.6 a、b）。 ②特殊情况 虚线为实线的延长线时， 不得与实线连接（图1.6c）。 （2）单点长画线、双点长画线之间 单点长画线、双点长画线之间，以及与其
他图线交接时，均应是线段交接（图1.6b）。 2.3.4 较小图形中绘制单点长画线或双点 长画线有困难时，可用实线代替（图1.6d）。
图1.5 图线的间 隙及参考尺寸
图1.6 图线规定画法
2.3.5 图线和字、符号 图线不得与文字、数字或符号重叠、混淆。 不可避免时，应首先保证文字等的清晰，断开 相应图线，见图1-11(b)。 3 字体 图纸上所需书写的文字、数字或符号等， 均应笔画清晰、字体端正、排列整齐；标点符 号应正确。 3.1 字的高宽 3.1.1 字高系列 3.5、5、7、10、14、
图纸的短边一般不应加长，A0~A3长边 可加长，但应符合表1.2的规定。
表1.2 图纸长边加长尺寸 (mm)
1.2 标题栏 图纸标题栏，简 称图标，是将工程图 的设计单位名称、工 程名称、图名、图号、 设计号及设计人、绘 图人、审批人的签名 和日期等，集中罗列 的表格，见图1.4。
图1.4 标题栏
20mm，从表1.6中选用。字高大于100mm的 文字宜采用True type 字体，若需要书写 更大的字时，其高度应按 的比值递增。
表1.6 文字的字高 (mm)
3.1.2 汉字字体及高宽比 图样及说 明的汉字，应采用长仿宋体或黑体，同一 图纸字体种类不应超过两种。黑体字的宽 度与高度相同。长仿宋体高宽比应符合表
选用相同的线宽组。

建筑制图与识图完整PPT课件

建筑制图与识图
.
第一章 建筑制图基本知识
.
第一节 绪论
（一）建筑制图课程的目的和任务
1、目的：掌握建筑制图与识图在建筑制图中的重要性 2、任务： （1）学习投影（主要是正投影法）的基本理论及其运用； （2）学习贯彻制图国家标准及其它有关规定； （3）培养绘制和阅读房屋建筑工程图样的基本能力； （4）培养空间想象能力和绘图技能； （5）培养计算机绘图的基本能力。
(3) 虚线与虚线、点画线、虚线点与其它线段相交时，应交 于线段处。实线与虚线连接时，则应留一间距。它们的 正确画法和错误画法如图所示。（图见后面 ）
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时，
应首先保证文字等的清晰。
.
图线画法
正确
错误
图线应用的正误对比
.
（2）字母和数字
1）拉丁字母示例：
字母和数字示例
斜体
直体
.
2）阿拉伯数字示例：
斜体
直体 斜体
直体
.
3、比例
比例是指图形与其实际相应要素的线性尺寸之比，需要按比例绘制建 筑房屋图样时，应由下表规定的系列中取适当的比例。优先取用原值 比例1：1。
国标规定的比例
原值比例
优先使用 1:1
放大比例
优先使用 可使用
.
第二节 绘图工具及其使用
（一）制图工具
1、图板和丁字尺：图板用来铺放和固定图纸；丁字尺用来画水平方向平行线 2、三角板：有45度和60度两种。丁字尺和三角板配合使用时，可以画出不同度 数的斜线和相互平行或垂直的线。 3、比例尺：比例尺供绘图时量取不同比例的尺寸用，又称三棱尺。一般是以米为 单位。最常见的形式它的三个棱面上分别刻有：1：100、1：200、1：300、1： 400、1：500和1：600的比例刻度。 4、曲线板：曲线板是用来画非圆曲线的。 5、绘图铅笔： 6、圆规：圆规是画圆和圆弧的工具。使用时，应先调整针脚，使针尖略长于铅芯， 且插针和铅芯脚都与纸面大致保持垂直。 7、分规： 8、墨线笔： 9、其他用品

建筑工程制图与识图教学配套课件王强等建筑工程制图与识图2第一章制图的基本知识与技能

1.掌握三角板、丁字尺、图板、铅笔、比例尺、圆规、 分规、绘图笔、建筑模板等常用绘图工具和仪器的使用方 法和注意事项。
2.掌握平面图形的分析方法与画法,并且能够对给定平 面图形进行分析和抄绘。
3
10IM1
3.掌握图纸规格、图线、字体、比例及图例等制图基本 规格和要求。
4.掌握绘图的方法和步骤,基本掌握徒手作图的方法和 技巧。
21
10IM1
扁平铅笔加深图线时,可磨得与线宽一致,使所画线条粗细一 致。
图1-9 铅笔的使用
22
10IM1
图1-10 擦图片
23
10IM1
擦图片是用来修改图线的。当擦掉一条错误的图线时, 很容易将邻近的图线也擦掉一部分,用擦图片可保护邻近的 图线。擦图片用薄塑料片或薄金属片制成,上面刻有各种形 状的孔槽,如图1-10所示。使用时,可选择擦图片上合适的槽 孔,盖在图线上,使要擦去的部分从槽孔中露出,再用橡皮擦 拭,以免擦坏其他部分的图线。 七、绘图机
11
10IM1
三、圆规和分规
图1-3 比例尺
12
10IM1
图1-4 圆规的用法
圆规是用来画圆及圆弧的工具。一般圆规附有铅芯插
13
10IM1
腿、钢针插腿、直线笔插腿和延伸杆等,如图1-4a所示。在 画图时,应使针尖固定在圆心上,尽量不使圆心扩大,使圆心插 腿与针尖大致等长。在一般情况下画圆或圆弧,应使圆规按 顺时针转动,并稍向画线方向倾斜,如图1-4b所示。在画较大 圆或圆弧时,应使圆规的两条腿都垂直于纸面,如图1-4c所示 。
分规是截量长度和等分线段的工具,如图1-5所示。其形 状与圆规相似,但两腿都装有钢针。为了能准确地量取尺寸,
14
10IM1
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

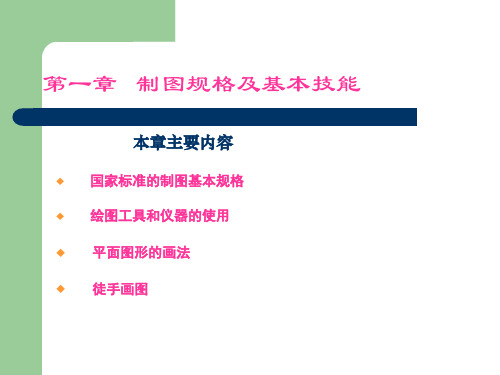

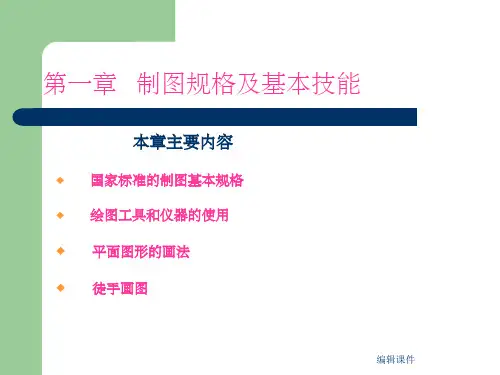

第一章 制图规格及基本技能
