双列圆锥滚子轴承-2008[1]

轴承密封、防尘盖、外部形状变化的代号转自: 发表时间：2011-2-23 11:10:31 【大中小】K：圆锥孔轴承，锥度1：12（外球面球轴承除外）。

例：1210KK30：圆锥孔轴承，锥度1：30。

例：24122 K30R：轴承外圈有止动挡边（凸缘外圈）不适用于内径小于10mm的向心球轴承。

例30307RN：轴承外圈上有止动槽。

例：6210NNR：轴承外圈上有止动槽，并带止动环。

例：6210 NR-RS：轴承一面带骨架式橡胶密封圈（接触式）。

例：6210-RS-2RS：轴承两面带骨架式橡胶密封圈（接触式）。

例：6210-2RS。

（注意：NSK轴承的接触式密封圈表示方式为DDU）-RZ：轴承一面带骨架式橡胶密封圈（非接触式）。

例：6210-RZ-2RZ：轴承两面带骨架式橡胶密封圈（非接触式）。

例：6210-2RZ-Z：轴承一面带防尘盖。

例：6210-Z-2Z：轴承两面带防尘盖。

例：6210-2Z。

（注意：NSK的表示方法为ZZ）-RSZ：轴承一面带骨架式橡胶密封圈（接触式）、一面带防尘盖。

例：621 0-RSZ-RZZ：轴承一面带骨架式橡胶密封圈（非接触式）、一面带防尘盖。

例：6 210-RZZ-ZN：轴承一面带防尘盖，另一面外圈有止动槽。

例：6210-ZN-ZNR：轴承一面带防尘盖，另一面外圈有止动槽并带止动环。

例：6210-ZN R-ZNB：轴承一面带防尘盖，同一面外圈有止动槽。

例：6210-ZNB-2ZN：轴承两面带防尘盖，外圈有止动槽。

例：6210-2ZN-U：推力球轴承，带球面垫圈。

-FS：轴承一面带毡圈密封。

例：6203-FS-2FS：轴承两面带毡圈密封。

例：6206-2FSWB-LS：轴承一面带骨架式橡胶密封圈（接触式、套圈不开槽）-2LS：轴承两面带骨架式橡胶密封圈（接触式、套圈不开槽）。

例：NNF 5 012-2LSNVPP：轴承两面带软质橡胶密封圈。

例：NATR 8PP-2K：双列圆锥孔轴承，锥度为1：12D双列角接触球轴承，双内圈，接触角为45°双列圆锥滚子轴承，无内隔圈，端面不修磨DC：双列角接触球轴承，双外圈。

新旧轴承代号对照表1、深沟球轴承新旧系列代号对照表：
2、圆柱滚子轴承新旧系列代号对照表：
3、调心滚子轴承新旧系列代号对照表：
4、三点和四点接触球轴承新旧代号对照表：
5、角接触球轴承新旧代号对照表：
6、双列角接触球轴承新旧代号对照表：
7、圆锥滚子轴承新旧代号对照表：
8、双列圆锥滚子轴承新旧代号对照表：
9、四列圆锥滚子轴承新旧代号对照表：
10、推力球轴承新旧结构型式系列代号对照表：
11、推力圆柱滚子轴承新旧代号对照表：
12、推力调心滚子轴承新旧代号对照表：。

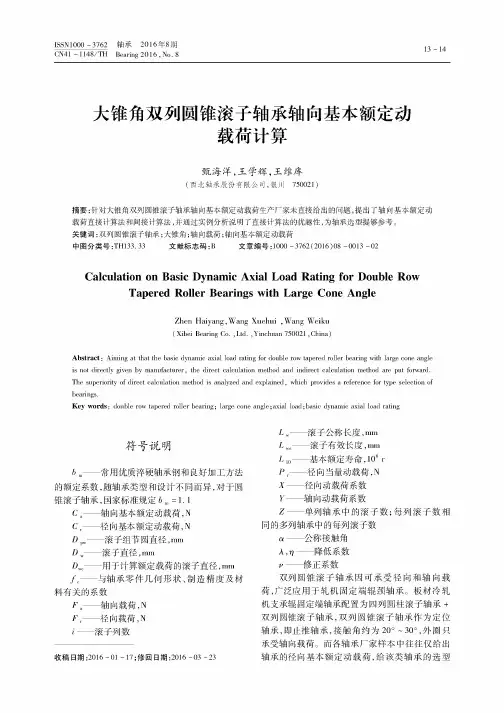

ISSN 1Q Q Q -3762 轴承2016 年8 期CN41 -1148/TH Bearing 2016, No. 813-14大锥角双列圆锥滚子轴承轴向基本额定动载荷计算甄海洋，王学辉，王维库(西北轴承股份有限公司，银川750021)摘要:针对大锥角双列圆锥滚子轴承轴向基本额定动载荷生产厂家未直接给出的问题，提出了轴向基本额定动 载荷直接计算法和间接计算法，并通过实例分析说明了直接计算法的优越性，为轴承选型提够参考。

关键词:双列圆锥滚子轴承;大锥角;轴向载荷;轴向基本额定动载荷中图分类号:TH133.33 文献标志码：B 文章编号= 1000 -3762(2016)08 -0013 -02Calculation on Basic Dynamic Axial Load Rating for Double RowTapered Roller Bearings with Large Cone AngleZhen Haiyang,Wang Xuehui,Wang Weiku(Xibei Bearing Co. ,Ltd. ,Yinchuan 750021, China)Abstract ：Aiming at that the basic dynamic axial load rating for double row tapered roller bearing with large cone angle is not directly given by manufacturer, the direct calculation method and indirect calculation method are put forward.The superiority of direct calculation method is analyzed and explained, which provides a reference for type selection of bearings.Key words ：double row tapered roller bearing ；large cone angle ； axial load ； basic dynamic axial load rating符号说明b m——常用优质淬硬轴承钢和良好加工方法 的额定系数，随轴承类型和设计不同而异，对于圆 锥滚子轴承，国家标准规定& m = 1.1C a—轴向基本额定动载荷，NC r—径向基本额定动载荷，ND p w---滚子组节圆直径，m mD w---滚子直径,m mDw e—用于计算额定载荷的滚子直径，m m/。

圆锥滚子轴承塑料保持架结构强度设计要点浅析＊吴振东1,李　婉2(1.韶关东南轴承股份有限公司,广东韶关　512029;2.韶关学院机电系,广东韶关　512005)摘　要:笔者通过分析国内外同类产品保持架的结构特征,对比目前国内单列圆锥滚子轴承使用的冲压保持架(金属板材),着重从结构强度方面探讨了双列圆锥滚子汽车轮毂轴承使用的塑料保持架的结构强度设计要点。

关键词:双列圆锥滚子轴承;汽车轮毂轴承;塑料;保持架;结构强度中图分类号:T H133.33 文献标识码:A 文章编号:1007-4414(2008)03-0029-02A n a l y s i s o f s t r u c t u r a l i n t e n s i t y d e s i g nf o r p l a s t i c c a g e o f r o l l e r b e a r i n gW u Z h e n-d o n g1,L i　Wa n2(1.S h a o g u a ns o u t h e a s t b e a r i n gC o.L t d.,S h a o g u a nG u a n g d o n g　512029,C h i n a;2.E l e c t r o m e c h a n i c a l e n g i n e e r i n g d e p a r t m e n t o f S h a o g u a nu n i v e r s i t y,S h a o g u a n G u a n g d o n g　512005,C h i n a)A b s t r a c t:B y a n a l y z i n g t h e s t r u c t u r e c h a r a c t e r i s t i c s o f d o m e s t i c a n df o r e i g na d v a n c e d p l a s t i c c a g e,a n d b y c o n t r a s t i n g t h e d o-m e s t i c m e t a l l i c c a g e s o f t h e s i n g l e r o wr o l l e r b e a r i n g,t h e p l a s t i c c a g e s t r u c t u r a l i n t e n s i t y d e s i g n p o i n t s o f t h e d o u b l e r o wr o l l e r a u t o m o b i l e w h e e l b e a r i n g i s d i s c u s s e de m p h a t i c a l l y i n t h e s t r u c t u r a l i n t e n s i t y a s p e c t.K e yw o r d s:d o u b l er o wr o l l e r b e a r i n g;a u t o m o b i l e w h e e l b e a r i n g;p l a s t i c;c a g e;s t r u c t u r a l i n t e n s i t y1　塑料保持架结构强度特征目前,国内外单列圆锥滚子轴承一般采用金属板材冲压保持架[1],金属保持架的强度可满足轴承的使用要求。

SKF轴承型号后缀含义说明（D - Z部分）SKF轴承型号多达上万种，因此每个轴承型号都有着特别的区分方法和应用材料，以及相应的尺寸和游隙，保持架等等，故此就有了SKF轴承后缀的出现，它同样是SKF轴承型号的重要组成部分，我们可以通过SKF轴承型号的后缀部分就可以轻松辨别轴承的各项指标。

D1. 偏差或修改的内部设计，外形尺寸相同；原则上，字母的含义同特定轴承系列联系在一起。

例如：3310 D 带双组件内圈的双列角接触球轴承K 40×45×17 D 分离式滚针和保持架组件（径向）2. 符合ABMA标准（通常为英制）的双列圆锥滚子轴承带两个滚子和保持架组件的内圈（双圆锥）或带两个滚道的外圈（双冲压外圈）DB 两个单列深沟球轴承（1），单列角接触球轴承（2）或单列圆锥滚子轴承，为背对背配对的安装配合；DB后面的字母，表示安装前轴承对的轴向内游隙或预负荷程度；对于配对的圆锥滚子轴承，内圈和/或外圈之间的隔圈的设计和配置，以放在DB之间的两位数和后面的字母表示。

A 轻预负荷（2）B 大于A（2）的预负荷C 大于B（2）的预负荷CA 轴向游隙小于普通组（1,2）CB 标准轴向游隙（1,2）CC 轴向游隙大于普通组（1,2）C 特殊轴向游隙, μmGA 轻预负荷(1)GB 中预负荷（1）G 特殊预负荷, daNDF 两个单列深沟球轴承,单列角接触球轴承或单列圆锥滚子轴承为面对面配对的安装配合；DF后面的字母在DB 一节说明。

DG 用于通用配合的两个单列角接触球轴承，即配对用于背对背，面对面或前后配对的安装；轴向内游隙和预负荷的补充型号在DB 一节说明。

DH 带两个轴承箱垫圈的单向推力轴承DR 两个单列深沟球轴承或圆柱滚子轴承配对，均匀分布径向负荷DS 1. 带两个轴垫圈的单向推力轴承2. 分离式径向滚针和保持架组件DT 两个单列深沟球轴承,单列角接触球轴承或单列圆锥滚子轴承为前后配对的安装配合；对于配对的圆锥滚子轴承，内圈和/或外圈之间的隔圈的设计和配置，以紧接在DT后面的两位数表示。

圆锥滚子轴承属于分离型轴承。

轴承的内圈和外圈均具有锥形滚道。

这类轴承可分为单列，双列和四列圆锥滚子轴承。

单列圆锥滚子轴承可以承受径向载荷和单向轴向载荷。

当轴承承受径向载荷时，它将产生轴向分力，因此当需要另一个可以承受相反轴向力的轴承进行平衡时。

圆锥滚子轴承是指径向推力滚动轴承，其滚动元件为圆锥滚子。

小锥角和大锥角有两种。

小锥角主要承受径向和轴向的组合载荷，通常在双模式下使用。

内外圈可分开安装，径向和轴向间隙可在安装和使用中调节；大锥角主要基于轴向载荷主要承受轴向和径向的组合载荷，不单独用于承受纯轴向载荷，而是成对使用（同一端彼此相对）用于承受纯径向载荷。

尺寸范围ZWZ圆锥滚子轴承的基本尺寸在尺寸数据表中列出，单列圆锥滚子轴承：内径范围：20毫米〜1270毫米外径范围：40mm〜1465mm宽度尺寸范围：15mm〜240mm双列圆锥滚子轴承：内径：38mm〜1560mm外径范围：70mm〜1800mm宽度尺寸范围：50mm〜460mm四列圆锥滚子轴承：内径范围：130mm〜1600mm外径范围：200毫米〜2000毫米宽度尺寸范围：150毫米〜1150毫米公差ZWZ公制圆锥滚子轴承具有通用的公差，并且还提供p6x，P6，P5，P4，P2公差产品，均符合gb307.1。

ZWZ英制圆锥滚子轴承具有共同的公差，并且还可根据需要提供Cl2，CL3，CL0，cl00公差产品。

径向间隙ZWZ单列圆锥滚子轴承仅在安装后才具有游隙，并且在调节相反方向的另一个轴承后才能确定。

笼通常，圆锥滚子轴承由钢板和篮子保持架制成，但是当尺寸较大时，也可以使用旋转固体支撑保持架。

1.当轴承D的外径小于650mm时，保持架应用钢板压制，并且保持架的后代代码未标出2.当轴承外径d> 650mm时，应采用钢制实心支撑保持架，且保持架的后代未标明容许误差等效动载荷当fa / FR≤e时，P = fr kn]当fa / FR> E时，P = 0.4fr + yfa [kn]当成对使用单列圆锥滚子轴承（基本尺寸可能不同）时，在计算轴承的等效动载荷时，必须考虑由径向载荷引起的附加轴向力。

圆锥滚子轴承是分离式轴承，轴承的内圈和外圈有圆锥滚道。

这种轴承根据安装滚子的数量可分为单列、双列和四列圆锥滚子轴承。

单列圆锥滚子轴承可以承受径向负荷和轴向负荷在一个方向。

当轴承承受径向载荷时，会产生轴向力分量，因此需要另一个能承受相反轴向力的轴承来平衡。

广泛应用于汽车、轧机、矿山、冶金、塑料机械等行业。

单列圆锥滚子轴承有一个外圈，其内圈和一组圆锥滚子为内圈组件。

所述外环可与所述内环组件分离。

根据等厚度圆锥滚子轴承尺寸标准的规定，任何标准型圆锥滚子轴承外圈或内圈组件都应能与同类型的外圈或内圈组件实现国际互换。

也就是说，除了同一型号外圈的外形尺寸和公差外，内圈部件的锥角和部件的锥径也必须符合互换的有关规定。

单列圆锥滚子轴承外圈锥角一般在10ー19之间，可以同时承受轴向载荷和径向载荷的联合作用。

锥角越大，承受轴向载荷的能力越大。

对于大锥角的轴承，后码为正b，锥角在25-29之间，可承受较大的轴向载荷。

另外，单列圆锥滚子轴承在安装过程中可以调节间隙，双列圆锥滚子轴承的外圈(或内圈)是一个整体。

两个内环(或外环)的小端面相似，中间有一个隔离环。

四列圆锥滚子轴承与双列圆锥滚子轴承具有相同的性能，但比双列圆锥滚子轴承承受更大的径向载荷和更低的极限转速，主要用于轧机等重型机械。

多密封双列和四列圆锥滚子轴承，提供长寿命，多密封双列和四列圆锥滚子轴承。

采用个性化、全新的轴承设计，改变了全密封轴承的传统设计方法，采用了密封与防尘相结合的新型密封结构，提高了密封效果，改善了密封性能。

与开式结构轴承相比，多密封双列和四列圆锥滚子轴承的使用寿命提高了20% ー40% ，润滑油消耗降低了80% 。

双、四列圆锥滚子轴承轴向游隙的调整方法王朋伟１，２，范强１，２，贾松阳１，２（１．洛阳ＬＹＣ轴承有限公司，河南　洛阳　４７１０３９；２．航空精密轴承国家重点实验室，河南　洛阳　４７１０３９）摘要：随着主机发展的要求，双、四列圆锥滚子轴承已发展出多种变型结构，使用范围越来越广，而ＪＢ／Ｔ８２３６—２０１０中仅给出了几种常见结构的调整方法，无法满足实际需求。

因此，针对双、四列圆锥滚子轴承的多种变型结构及组配型圆锥滚子轴承，提出了不同结构轴承的轴向游隙调整方法，以解决轴承实际生产及游隙测配时无调整方法可依的问题。

关键词：滚动轴承；圆锥滚子轴承；双列轴承；多列轴承；隔圈；轴向游隙中图分类号：ＴＨ１３３．３３；ＴＧ８０６ 文献标志码：Ｂ ＤＯＩ：１０．１９５３３／ｊ．ｉｓｓｎ１０００－３７６２．２０２１．０４．０１２ＡｄｊｕｓｔｍｅｎｔＭｅｔｈｏｄｆｏｒＡｘｉａｌＣｌｅａｒａｎｃｅｏｆＤｏｕｂｌｅａｎｄＦｏｕｒＲｏｗＴａｐｅｒｅｄＲｏｌｌｅｒＢｅａｒｉｎｇｓＷＡＮＧＰｅｎｇｗｅｉ１，２，ＦＡＮＱｉａｎｇ１，２，ＪＩＡＳｏｎｇｙａｎｇ１，２（１．ＬｕｏｙａｎｇＬＹＣＢｅａｒｉｎｇＣｏ．，Ｌｔｄ．，Ｌｕｏｙａｎｇ４７１０３９，Ｃｈｉｎａ；２．ＳｔａｔｅＫｅｙＬａｂｏｒａｔｏｒｙｏｆＡｖｉａｔｉｏｎＰｒｅｃｉｓｉｏｎＢｅａｒｉｎｇｓ，Ｌｕｏｙａｎｇ４７１０３９，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｗｉｔｈｔｈｅｄｅｖｅｌｏｐｍｅｎｔｒｅｑｕｉｒｅｍｅｎｔｓｏｆｍａｉｎｆｒａｍｅ，ｔｈｅｄｏｕｂｌｅａｎｄｆｏｕｒｒｏｗｔａｐｅｒｅｄｒｏｌｌｅｒｂｅａｒｉｎｇｓｈａｖｅｄｅｖｅｌ ｏｐｅｄａｖａｒｉｅｔｙｏｆｖａｒｉａｎｔｓｔｒｕｃｔｕｒｅｓ，ａｎｄｔｈｅａｐｐｌｉｃａｔｉｏｎｒａｎｇｅｉｓｍｏｒｅａｎｄｍｏｒｅｅｘｔｅｎｓｉｖｅ．Ｈｏｗｅｖｅｒ，ｔｈｅａｄｊｕｓｔｍｅｎｔｍｅｔｈｏｄｓｆｏｒｓｅｖｅｒａｌｃｏｍｍｏｎｓｔｒｕｃｔｕｒｅｓａｒｅｇｉｖｅｎｉｎＪＢ／Ｔ８２３６—２０１０，ｗｈｉｃｈｕｎａｂｌｅｔｏｍｅｅｔａｃｔｕａｌｄｅｍａｎｄｓ．Ｔｈｅｒｅｆｏｒｅ，ｉｎｖｉｅｗｏｆｖａｒｉｏｕｓｖａｒｉａｎｔｓｔｒｕｃｔｕｒｅｓｏｆｄｏｕｂｌｅａｎｄｆｏｕｒｒｏｗｔａｐｅｒｅｄｒｏｌｌｅｒｂｅａｒｉｎｇｓａｎｄｃｏｍｂｉｎｅｄｔｙｐｅｔａｐｅｒｅｄｒｏｌｌｅｒｂｅａｒ ｉｎｇｓ，ｔｈｅａｄｊｕｓｔｍｅｎｔｍｅｔｈｏｄｓｆｏｒａｘｉａｌｃｌｅａｒａｎｃｅｏｆｔｈｅｂｅａｒｉｎｇｓｗｉｔｈｄｉｆｆｅｒｅｎｔｓｔｒｕｃｔｕｒｅｓａｒｅｐｕｔｆｏｒｗａｒｄ，ｓｏａｓｔｏｓｏｌｖｅｔｈｅｐｒｏｂｌｅｍｔｈａｔｔｈｅｒｅｉｓｎｏａｄｊｕｓｔｍｅｎｔｍｅｔｈｏｄｄｕｒｉｎｇａｃｔｕａｌｐｒｏｄｕｃｔｉｏｎａｎｄｃｌｅａｒａｎｃｅｍｅａｓｕｒｅｍｅｎｔｏｆｔｈｅｂｅａｒｉｎｇｓ．Ｋｅｙｗｏｒｄｓ：ｒｏｌｌｉｎｇｂｅａｒｉｎｇ；ｔａｐｅｒｅｄｒｏｌｌｅｒｂｅａｒｉｎｇ；ｄｏｕｂｌｅｒｏｗｂｅａｒｉｎｇ；ｍｕｌｔｉｒｏｗｂｅａｒｉｎｇ；ｓｐａｃｅｒ；ａｘｉａｌｃｌｅａｒａｎｃｅ符号说明ｂ，ｃ———外、内隔圈宽度，ｍｍＢ１，Ｂ２———内圈实际宽度，ｍｍＣ１，Ｃ２———外圈实际宽度，ｍｍＧａ———轴承轴向游隙，ｍｍＧｒ———轴承径向游隙，ｍｍＭ，Ｎ———测量用辅助垫块的高度，ｍｍα———外圈滚道角度，（°）由于能够在有限的空间内承受较大的轴向、径向联合载荷，双、四列圆锥滚子轴承广泛应用于轧机、冶金等行业。
