圆锥滚子轴承尺寸参数圆锥滚子轴承属于分离型轴承。
轴承的内圈和外圈均具有锥形滚道。
这类轴承可分为单列，双列和四列圆锥滚子轴承。
单列圆锥滚子轴承可以承受径向载荷和单向轴向载荷。
当轴承承受径向载荷时，它将产生轴向分力，因此当需要另一个可以承受相反轴向力的轴承进行平衡时。
圆锥滚子轴承是指径向推力滚动轴承，其滚动元件为圆锥滚子。
小锥角和大锥角有两种。
小锥角主要承受径向和轴向的组合载荷，通常在双模式下使用。
内外圈可分开安装，径向和轴向间隙可在安装和使用中调节；大锥角主要基于轴向载荷主要承受轴向和径向的组合载荷，不单独用于承受纯轴向载荷，而是成对使用（同一端彼此相对）用于承受纯径向载荷。
尺寸范围ZWZ圆锥滚子轴承的基本尺寸在尺寸数据表中列出，单列圆锥滚子轴承：内径范围：20毫米?1270毫米外径范围：40mm?1465mm宽度尺寸范围：15mm?240mm双列圆锥滚子轴承：内径：38mm?1560mm外径范围：70mm?1800mm宽度尺寸范围：50mm?460mm四列圆锥滚子轴承：内径范围：130mm?1600mm外径范围：200毫米?2000毫米宽度尺寸范围：150毫米?1150毫米公差ZWZ公制圆锥滚子轴承具有通用的公差，并且还提供p6x，P6，P5，P4，P2公差产品，均符合gb307.1。
ZWZ英制圆锥滚子轴承具有共同的公差，并且还可根据需要提供Cl2，CL3，CL0，cl00公差产品。
径向间隙ZWZ单列圆锥滚子轴承仅在安装后才具有游隙，并且在调节相反方向的另一个轴承后才能确定。
笼通常，圆锥滚子轴承由钢板和篮子保持架制成，但是当尺寸较大时，也可以使用旋转固体支撑保持架。
1.当轴承D的外径小于650mm时，保持架应用钢板压制，并且保持架的后代代码未标出2.当轴承外径d> 650mm时，应采用钢制实心支撑保持架，且保持架的后代未标明容许误差等效动载荷当fa / FR≤e时，P = fr kn]当fa / FR> E时，P = 0.4fr + yfa [kn]当成对使用单列圆锥滚子轴承（基本尺寸可能不同）时，在计算轴承的等效动载荷时，必须考虑由径向载荷引起的附加轴向力。
滚动轴承故障诊断分析学院名称：机械与汽车工程学院专业班级：学生姓名：学生学号：指导教师姓名：摘要滚动轴承故障诊断本文对滚动轴承的故障形式、故障原因、常用诊断方法等诊断基础和滚动轴承故障的振动机理作了研究，并建立了相应的滚动轴承典型故障（外圈损伤、内圈损伤、滚动体损伤）的理论模型，给出了一些滚动轴承故障诊断常见实例。
通过对滚动轴承故障振动机理的研究可以帮助我们了解滚动轴承故障的本质和特征.本文对特征参数的提取，理论推导，和过程都进行了详细的阐述，关键词：滚动轴承；故障诊断;特征参数；特征；ABSTRACT ：The Rolling fault diagnosisIn the thesis ,the fault types,diagnostic methods and vibration principle of rolling bearing arediscussed。
the thesis sets up a series of academic models of faulty rolling bearings an d lists some symptom parameters which often used in fault diagnosis of ro lling bearings 。
the study of vibration principle of rolling bearings can hel p us to know the essence and feature of rolling bearings.In this paper， th e parameters of the extraction, theoretical analysis， and process are descr ibed in detail。
Keywords: Rolling Bearing; Fault Diagnosis; Symptom Parameter; Distinctio n Index; Distinction Rate0引言：化方向发展,在提高生产率、降低成本、节约能源、减少废品率、保证产品质量等方面具有很大的优势.但是,由于故障所引起的灾难性事故及其所造成的对生命与财产的损失和对环境的破坏等也是很严重的，这就使得人们对诸如航空航天器、核电站、热电厂及其他大型化工设备的可靠性、安全性提出了越来越高的要求。
双列圆锥滚子轴承结构设计双列圆锥滚子轴承是应用广泛的一种滚动轴承，它具有高负荷能力、刚性好等优点。
在设计双列圆锥滚子轴承的结构时，需要考虑几个重要的因素，包括轴承内部的构造、滚动体的设计以及外部密封等。
下面将详细介绍双列圆锥滚子轴承的结构设计。
首先，双列圆锥滚子轴承的内部结构设计需要考虑到轴承的负荷能力和刚性。
为了提高轴承的负荷能力，可以采用更多的滚动体，增加滚动体与滚道之间的接触面积。
此外，还可以采用更高强度的材料，增加轴承的整体刚性。
同时，还可以采用优化的滚道设计，使得滚动体在滚动过程中的接触应力均匀分布，降低应力集中导致的损伤。
其次，滚动体的设计对双列圆锥滚子轴承的性能也有重要影响。
滚动体的设计需要考虑到滚动体的形状和数量。
一般情况下，滚动体采用圆柱形状，这样可以保证滚动体与滚道之间的接触线是点接触，而不是线接触，从而减小摩擦阻力。
另外，滚动体的数量也需要合理确定，太多会增加轴承的摩擦阻力，太少又会降低负荷能力。
第三，外部密封设计是双列圆锥滚子轴承结构中的重要部分。
外部密封的设计需要兼顾防尘和防水的功能，以防止轴承在使用过程中受到外部环境的污染和腐蚀。
一般情况下，外部密封通常采用橡胶或金属材料制作，可以通过在轴承周围设置密封环来实现。
综上所述，双列圆锥滚子轴承的结构设计主要包括内部结构、滚动体设计和外部密封设计。
设计时需要考虑轴承的负荷能力和刚性，滚动体的形状和数量以及外部密封的防尘和防水功能。
只有在这些方面进行合理设计，才能够保证双列圆锥滚子轴承的稳定性和可靠性，在各种复杂工况下正常运行。
双列圆锥滚子轴承设计
一、结构设计：
1.内外圈的几何形状应满足滚动接触条件，保证轴承的正常运转；
2.滚子元件的尺寸与外圈、内圈的形状配合良好，使得滚动摩擦与滚动阻力较小；
3.保持架的材料选择与形状设计应保证轴承的整体刚度和稳定性。
二、材料选择：
1.内外圈应具有良好的硬度和耐磨性，常见的材料有铬钢、碳钢等；
2.滚子元件应具有良好的强度和耐磨性，常见的材料有铬钢、合金钢等；
3.保持架应具有良好的韧性和耐久性，常见的材料有钢、铜合金等。
三、尺寸计算：
1.根据轴承的承载能力要求，计算出所需的内外圈直径和滚子直径；
2.根据轴承的速度要求，计算出所需的内圈和外圈的宽度；
3.根据轴承的使用条件，选择合适的轴承几何参数和尺寸比例。
四、装配与调试：
1.在装配前，对轴承的各个零部件进行清洗和润滑处理，保证其干净和光滑；
2.依次将内圈、滚子元件和外圈装配在一起，并通过调整保持架的位置和间隙，确保轴承的正常运转；
3.在装配完成后，通过旋转轴承，观察是否存在卡滞、异响等异常情况，并进行必要的调整。
综上所述，双列圆锥滚子轴承的设计需要考虑结构设计、材料选择、尺寸计算、装配与调试等多个方面的因素。
只有在合理设计和正确使用的前提下，才能发挥双列圆锥滚子轴承的最佳性能，确保机械设备的正常运行。
双列圆锥滚子轴承结构设计
双列圆锥滚子轴承是一种能够承受较高径向和轴向负荷的滚动轴承。
它的结构设计通常包括内圈、外圈、滚子、保持架和封盖等组成部分。
1. 内圈和外圈：双列圆锥滚子轴承的内圈和外圈的几何形状和尺寸通常根据承载条件和使用要求进行设计。
通常采用聚氨酯材料或钢制品作为内外圈的材料，以保证承载能力和耐磨性。
2. 滚子：滚子是双列圆锥滚子轴承的主要承载部件，通常由钢制品制成。
滚子的几何形状和尺寸会影响轴承的承载能力和摩擦系数，通常需要根据实际需求进行优化设计。
3. 保持架：保持架用于保持滚子的相对位置，通常采用成型钢板制成。
保持架的设计需要考虑到滚动和转动运动过程中的载荷变化和滚子的相互摩擦，以确保轴承的稳定性和耐久性。
4. 封盖：封盖用于保护轴承内部的润滑剂和防止灰尘和污染物进入轴承内部。
封盖的设计通常需要考虑到轴承运动过程中的温度变化和润滑剂的流动性，以确保封盖的密封性和可靠性。
总之，双列圆锥滚子轴承的结构设计需要考虑到轴承的承载能力、摩擦特性、稳定性和密封性等因素，以满足特定应用条件下的使用要求。
通过合理的结构设计，可以提高轴承的寿命和性能。

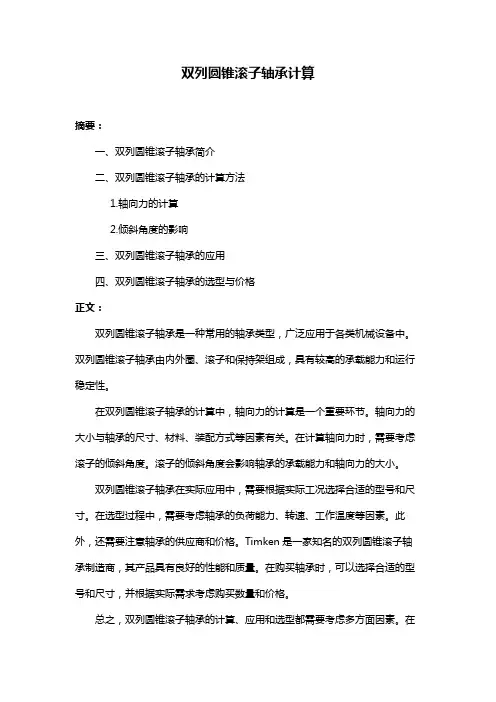

双列圆锥滚子轴承计算
摘要：
一、双列圆锥滚子轴承简介
二、双列圆锥滚子轴承的计算方法
1.轴向力的计算
2.倾斜角度的影响
三、双列圆锥滚子轴承的应用
四、双列圆锥滚子轴承的选型与价格
正文：
双列圆锥滚子轴承是一种常用的轴承类型，广泛应用于各类机械设备中。
双列圆锥滚子轴承由内外圈、滚子和保持架组成，具有较高的承载能力和运行稳定性。
在双列圆锥滚子轴承的计算中，轴向力的计算是一个重要环节。
轴向力的大小与轴承的尺寸、材料、装配方式等因素有关。
在计算轴向力时，需要考虑滚子的倾斜角度。
滚子的倾斜角度会影响轴承的承载能力和轴向力的大小。
双列圆锥滚子轴承在实际应用中，需要根据实际工况选择合适的型号和尺寸。
在选型过程中，需要考虑轴承的负荷能力、转速、工作温度等因素。
此外，还需要注意轴承的供应商和价格。
Timken是一家知名的双列圆锥滚子轴承制造商，其产品具有良好的性能和质量。
在购买轴承时，可以选择合适的型号和尺寸，并根据实际需求考虑购买数量和价格。
总之，双列圆锥滚子轴承的计算、应用和选型都需要考虑多方面因素。
在
计算轴向力时，要注意滚子的倾斜角度；在应用中，要根据实际工况选择合适的轴承；在选型和购买时，要考虑轴承的性能、价格和供应商。

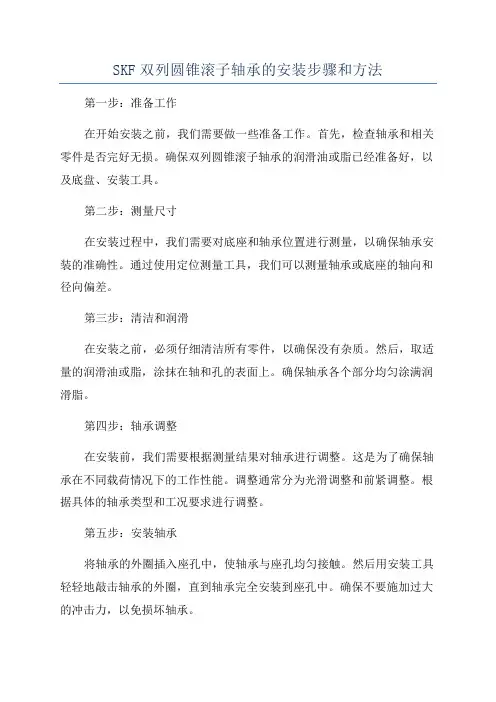

SKF双列圆锥滚子轴承的安装步骤和方法第一步：准备工作在开始安装之前，我们需要做一些准备工作。
首先，检查轴承和相关零件是否完好无损。
确保双列圆锥滚子轴承的润滑油或脂已经准备好，以及底盘、安装工具。
第二步：测量尺寸在安装过程中，我们需要对底座和轴承位置进行测量，以确保轴承安装的准确性。
通过使用定位测量工具，我们可以测量轴承或底座的轴向和径向偏差。
第三步：清洁和润滑在安装之前，必须仔细清洁所有零件，以确保没有杂质。
然后，取适量的润滑油或脂，涂抹在轴和孔的表面上。
确保轴承各个部分均匀涂满润滑脂。
第四步：轴承调整在安装前，我们需要根据测量结果对轴承进行调整。
这是为了确保轴承在不同载荷情况下的工作性能。
调整通常分为光滑调整和前紧调整。
根据具体的轴承类型和工况要求进行调整。
第五步：安装轴承将轴承的外圈插入座孔中，使轴承与座孔均匀接触。
然后用安装工具轻轻地敲击轴承的外圈，直到轴承完全安装到座孔中。
确保不要施加过大的冲击力，以免损坏轴承。
第六步：安装密封圈和其他零件安装轴承之后，我们需要安装密封圈和其他相关零件。
确保密封圈位置正确，并与轴承和座孔紧密配合。
安装其他零件时，要遵循制造商的安装说明。
第七步：检查和调整轴向间隙在安装完成之后，我们需要检查和调整轴向间隙。
使用合适的测量工具测量轴承的轴向间隙。
根据需要调整轴承的位置，以确保轴向间隙在规定范围内。
第八步：润滑和密封在轴承安装完成后，向轴承内外侧加入适量的润滑脂或润滑油。
确保正确的润滑，以保持轴承的正常运转和延长使用寿命。
然后安装并密封相应的零件。
第九步：整体检查在安装完成后，进行整体检查。
确保轴承和相关部件的装配质量和工作性能。
检查各个配件的位置和固定情况，确保没有松动。
第十步：最终调整在完成安装后的一段时间内，轴承可能会发生调整。
因此，最终的调整是必要的。
根据轴承的运行情况和温度，适当地调整和定位轴承。
以上是SKF双列圆锥滚子轴承的安装步骤和方法的详细介绍。
