两个锥形轴承的正确安装方法锥形轴承是一种常见的机械零件，用于支撑轴与轴承座之间的连接。
它主要由内圈、外圈、滚子和保持架等部分组成。
安装错误会导致损坏或运行异常，因此正确的安装方法至关重要。
下面我们将详细介绍两个锥形轴承的正确安装方法。
一、准备工作1.清洁工作区域：确保安装区域的平整，并清除杂物和污垢。
尽量使用无尘场所进行操作，以防止灰尘进入轴承内部。
2.准备工具和材料：需要准备相关工具和材料包括：锥形轴承、锤子、壁纸刀、量具、油脂、清洁剂、擦拭布等。
3.检查轴和轴承座尺寸：根据设备要求和工作条件，检查轴和轴承座的尺寸是否符合要求。
不符合要求的尺寸应进行加工或更换。
二、安装内环1.清洁内环及轴端面：使用清洁剂擦拭内环的表面，确保其光滑干净，并用擦拭布将内环端面擦干净。
同样，清洁轴端面，并检查其是否平整。
2.涂抹润滑剂或油脂：将适量的润滑剂或油脂涂抹在内环的滚动轨道上，并确保其充分润滑。
3.安装内环：将内环放置在轴上，确保内环与轴的配合间隙均匀分布。
用锤子轻轻敲击内环，使其与轴配合。
4.测量间隙：使用量具测量内环与轴的配合间隙，确保在允许的范围内。
三、安装外环1.清洁外环及轴承座孔口：同样，使用清洁剂擦拭外环的表面，并用擦拭布将其擦干净。
清洁轴承座孔口并检查其是否平整。
2.涂抹润滑剂或油脂：将适量的润滑剂或油脂涂抹在外环的滚动轨道上，并确保其充分润滑。
3.安装外环：将外环放置在轴承座孔口中，确保外环与轴承座的配合间隙均匀分布。
4.安装保持架和滚子：安装保持架和滚子在外环和内环之间，确保其正确位置和数量。
5.安装密封件和填充油脂：如果需要密封件，则在外环和轴承座之间安装密封件，以防止灰尘和水分的进入。
然后，填充适量的油脂到轴承中。
6.测量间隙：使用量具测量外环与轴承座的配合间隙，确保在允许的范围内。
四、最终检查1.检查轴：确保轴和轴承座之间没有明显的间隙，以及符合要求的配合间隙。
2.旋转测试：轻轻旋转轴，确保轴承的旋转灵活且无异常声音。

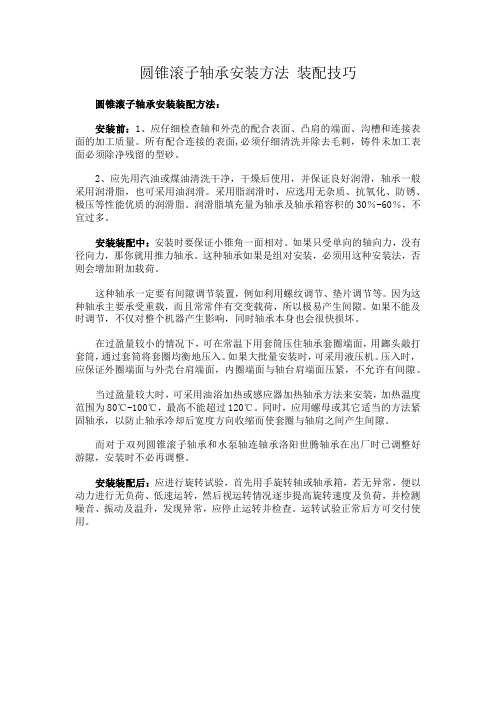

圆锥滚子轴承安装方法装配技巧圆锥滚子轴承安装装配方法：安装前：1、应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。
所有配合连接的表面,必须仔细清洗并除去毛刺，铸件未加工表面必须除净残留的型砂。
2、应先用汽油或煤油清洗干净，干燥后使用，并保证良好润滑，轴承一般采用润滑脂，也可采用油润滑。
采用脂润滑时，应选用无杂质、抗氧化、防锈、极压等性能优质的润滑脂。
润滑脂填充量为轴承及轴承箱容积的30％-60％，不宜过多。
安装装配中：安装时要保证小锥角一面相对。
如果只受单向的轴向力，没有径向力，那你就用推力轴承。
这种轴承如果是组对安装，必须用这种安装法，否则会增加附加载荷。
这种轴承一定要有间隙调节装置，例如利用螺纹调节、垫片调节等。
因为这种轴承主要承受重载，而且常常伴有交变载荷，所以极易产生间隙。
如果不能及时调节，不仅对整个机器产生影响，同时轴承本身也会很快损坏。
在过盈量较小的情况下，可在常温下用套筒压住轴承套圈端面，用鎯头敲打套筒，通过套筒将套圈均衡地压入。
如果大批量安装时，可采用液压机。
压入时，应保证外圈端面与外壳台肩端面，内圈端面与轴台肩端面压紧，不允许有间隙。
当过盈量较大时，可采用油浴加热或感应器加热轴承方法来安装，加热温度范围为80℃-100℃，最高不能超过120℃。
同时，应用螺母或其它适当的方法紧固轴承，以防止轴承冷却后宽度方向收缩而使套圈与轴肩之间产生间隙。
而对于双列圆锥滚子轴承和水泵轴连轴承洛阳世腾轴承在出厂时已调整好游隙，安装时不必再调整。
安装装配后：应进行旋转试验，首先用手旋转轴或轴承箱，若无异常，便以动力进行无负荷、低速运转，然后视运转情况逐步提高旋转速度及负荷，并检测噪音、振动及温升，发现异常，应停止运转并检查。
运转试验正常后方可交付使用。
双列圆锥滚子轴承间隙调整双列圆锥滚子轴承，听起来是不是有点拗口？别着急，咱们今天就把这个专业名词给它拆解开来，轻松搞定。
你得知道它是啥。
简单来说，它就像是机器里面的小小英雄，悄悄地在转动和承受负荷中，保护着整个设备的平稳运行。
就像你车轮子里的那几个小零件，看似不起眼，可没有它们，车子一秒都不可能顺利转动。
那轴承的“间隙调整”，就是在说：给这些“小零件”找个合适的位置，既不太紧也不太松，让它们能发挥最大的功效。
你想啊，如果这间隙大了，轴承就像戴着大号耳环，摇摇晃晃的，搞不好还容易松动；反之，如果间隙太小，轴承就像穿上了过紧的裤子，转不动，磨损还特别严重。
那这调整得当的话，轴承的使用寿命能大大延长，机器的运转也会更加顺畅，谁都希望工作中少点麻烦，多点顺利，不是？调整间隙听起来是不是很简单，实则复杂。
就像你调音响的音量，不是每次都能完美拿捏。
你要考虑的是负载、转速、温度等多个因素，有时候一个微小的变化就可能让效果大不一样。
就拿双列圆锥滚子轴承来说吧，它本身就承受着两个方向的力，压力大，轴承的表现就不如预期。
温度一上升，间隙就可能出现变化，想让它稳定可真得下点功夫。
调节轴承的间隙，一般来说有两种常用方法：一种是直接用手动的方法调整，一种是通过预加载来进行。
手动调整嘛，就像你在车上拧螺丝一样，随时都能感受到紧松的程度；不过这种方式需要你有足够的经验，否则很容易一不小心把手弄成油滑的，搞得轴承动弹不得。
另一种方法，预加载就是在装配时让轴承提前承受一点压力，通过这种“微调”，保持最佳的运行状态。
这两种方法各有千秋，得看你的具体需求来选择。
你要是觉得调整轴承的间隙是个小事，那可就大错特错了！轴承间隙调整做得不好，机器就可能出现卡滞、过热甚至损坏的情况。
就像你一开始换了台车，发动机跑得飞快，但长期忽视了轮胎和刹车，最后再快的车也会因为小问题出大麻烦。
轴承就像是机器的“心脏”，如果它运转不畅，整个机器就可能会受到影响。
圆锥滚子轴承的安装配合与调整1.轴承的配合和游隙由于圆锥滚子轴承既要按高精度轴承要求，又要按高温轴承要求，所以在考虑其配合和游隙时，要顾及下面两点：（1）由常温升至高温时的尺寸变化和硬度变化；（2）下离心力所引起的力系变化和形状变化。
总之，在、高温的条件下，从配合和游隙的选择上要力求保持圆锥滚子轴承的精度和工作性能，这是有难度的。
为了保证轴承安装后的滚道变形小，过盈配合的过盈量不能取得太大，而下的离心力和高温下的热膨胀，或是抵销配合表面的法向压力。
或是使配合面松弛，因此过盈量必须在考虑上述两种因素的前提下审慎地加以计算，在常温常速下有效的过盈量对于轴承可能是无效的。
如果计算结果这个矛盾太大（通常只有在超下才有这种情况），只有采取环下润滑法与静压润滑法并用的双重润滑措施，而这种方案有可能使轴承的dmn值突破300万的大关。
在考虑圆锥滚子轴承游隙时不但要考虑上述各项因素，而且要考虑轴的热伸长对游隙的影响，要求轴承在工作状态下，即在工作温度下有最佳的游隙，而这种游隙是在内、外圈球沟中心精确对位的状态下形成的。
由于轴承力求降低相对滑动和内部摩擦，最好不要采用将内、外圈沿轴向相对错位的方法来调整球轴承的游隙。
在考虑圆锥滚子轴承的配合过盈量和游隙时，要注意到材料在高温下变得松软而容易变形的特点，以及多次由常温到高温的温度改变引起一定永久变形的可能性。
2.对主机相关零件的要求圆锥滚子轴承要求轴承所在回转系统经过精密的动平衡，轴与座孔安装轴承的部位应具有高于一般要求的尺寸精度和形位精度，特别是同轴度和挡肩对座孔或轴颈的垂直度，而在考虑这些问题的时候，同样必须注意到轴承运转时的因素和高温因素。
轴支承系统既要求刚性高，又要求质量尽可能地轻，为克服这个矛盾，可以采取诸如降低表面粗糙度和提高表面强化等措施以提高支承刚度，利用空心轴以减少系统质量等。
强金属音1、异常载荷：选择合适的装配游隙和预紧力2、组装不良：提高轴的加工精度，改善安装方法3、润滑剂不足：补充或使用合适润滑剂规则音1、异物引起沟道锈蚀、压痕、伤痕：清洗相关零件，使用干净润滑脂2、沟道剥落：疲劳磨损，更换轴承不规则异音1、异物侵入：清洗相关零件，使用干净润滑脂2、游隙过大：注意配合及选择合适游隙3、钢球伤痕：钢球疲劳剥落或异物卡伤，更换圆锥滚子轴承异常温升1、润滑剂过多：减少润滑剂2、润滑剂不足，或不适合：增加润滑剂或选择合适润滑剂3、配合面蠕变或密封装置过大：圆锥滚子轴承外径或内径配合面修正，密封形式进行变更轴的回转振动大1、剥落：疲劳剥落，更换轴承2、组装不良：提高轴的加工精度，改善安装方法3、异物侵入：清洗相关零件，使用干净润滑脂润滑剂泄漏大变色1、润滑剂过多：减少润滑剂2、异物入侵：清洗相关零件。

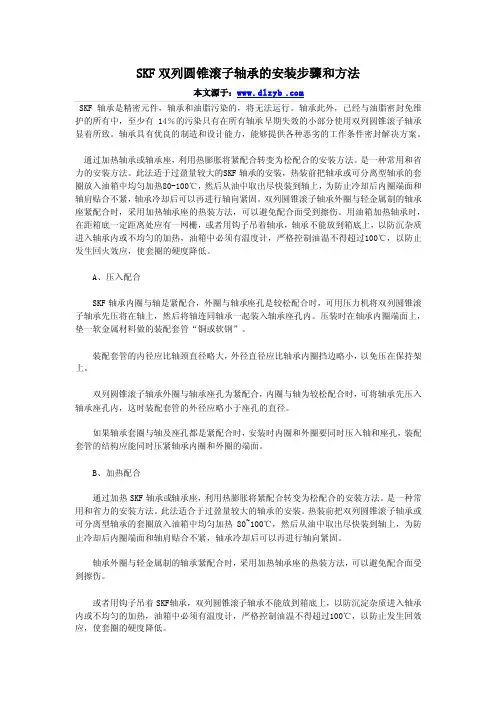

SKF双列圆锥滚子轴承的安装步骤和方法护的所有中，至少有14％的污染只有在所有轴承早期失效的小部分使用双列圆锥滚子轴承显着所致。
轴承具有优良的制造和设计能力，能够提供各种恶劣的工作条件密封解决方案。
通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法。
是一种常用和省力的安装方法。
此法适于过盈量较大的S KF轴承的安装，热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固。
双列圆锥滚子轴承外圈与轻金属制的轴承座紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。
用油箱加热轴承时，在距箱底一定距离处应有一网栅，或者用钩子吊着轴承，轴承不能放到箱底上，以防沉杂质进入轴承内或不均匀的加热，油箱中必须有温度计，严格控制油温不得超过100℃，以防止发生回火效应，使套圈的硬度降低。
A、压入配合SKF轴承内圈与轴是紧配合，外圈与轴承座孔是较松配合时，可用压力机将双列圆锥滚子轴承先压将在轴上，然后将轴连同轴承一起装入轴承座孔内。
压装时在轴承内圈端面上，垫一软金属材料做的装配套管“铜或软钢”。
装配套管的内径应比轴颈直径略大，外径直径应比轴承内圈挡边略小，以免压在保持架上。
双列圆锥滚子轴承外圈与轴承座孔为紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径。
如果轴承套圈与轴及座孔都是紧配合时，安装时内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时压紧轴承内圈和外圈的端面。
B、加热配合通过加热SK F轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法。

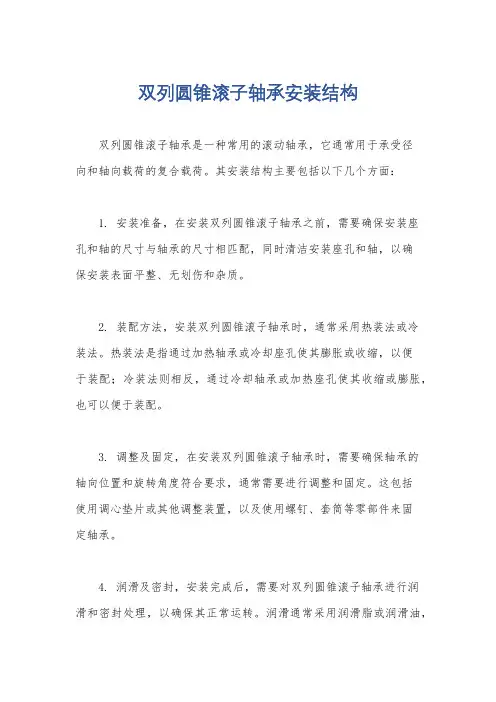

双列圆锥滚子轴承安装结构
双列圆锥滚子轴承是一种常用的滚动轴承，它通常用于承受径
向和轴向载荷的复合载荷。
其安装结构主要包括以下几个方面：
1. 安装准备，在安装双列圆锥滚子轴承之前，需要确保安装座
孔和轴的尺寸与轴承的尺寸相匹配，同时清洁安装座孔和轴，以确
保安装表面平整、无划伤和杂质。
2. 装配方法，安装双列圆锥滚子轴承时，通常采用热装法或冷
装法。
热装法是指通过加热轴承或冷却座孔使其膨胀或收缩，以便
于装配；冷装法则相反，通过冷却轴承或加热座孔使其收缩或膨胀，也可以便于装配。
3. 调整及固定，在安装双列圆锥滚子轴承时，需要确保轴承的
轴向位置和旋转角度符合要求，通常需要进行调整和固定。
这包括
使用调心垫片或其他调整装置，以及使用螺钉、套筒等零部件来固
定轴承。
4. 润滑及密封，安装完成后，需要对双列圆锥滚子轴承进行润
滑和密封处理，以确保其正常运转。
润滑通常采用润滑脂或润滑油，
而密封则采用密封圈或密封装置，以防止灰尘、水分等外部物质进入轴承内部。
总的来说，双列圆锥滚子轴承的安装结构涉及到安装准备、装配方法、调整及固定、润滑及密封等多个方面，需要在操作时严格按照相关标准和要求进行，以确保轴承的正常运转和使用寿命。
滚动轴承装配有哪些注意事项滚动轴承装配的注意事项包括以下几点：1.装配前必须洗净轴承上所有污物，并确保配合表面无毛刺、锈蚀、凸痕、斑点等缺陷。
对于轴承上的锈迹，应采用化学除锈，严禁用砂布、锉刀修整轴承表面。
2.装配前应对轴承进行检查，确保轴承无损伤、锈蚀，转动灵活无异响，并核对轴承与轴颈及轴承座的配合类别和尺寸。
对于与轴承相配合的表面，需用煤油清洗干净，并检查其几何形状误差是否在允许的范围之内。
3.装配时，作用力需均匀地作用在过盈的轴环上，使轴承紧贴在轴肩上，不允许局部有间隙。
如果图样上规定有间隙，则四周间隙应均匀。
4.装配时，应使轴承和轴肩靠紧，圆锥滚子轴承和向心推力轴承与轴肩的间隙不得大于0.05mm，其它轴承不得大于0.1mm。
轴承盖和挡圈必须平整，并均匀地紧贴在轴承端面上，并按技术文件规定调整留出间隙。
5.装配时，应尽量将轴承上注有规格的一端向外，便于检查更换。
装配后用手转动检查有无卡涩现象，然后加注适量油脂。
密封装置必须按规定装配，密封后不得有漏油现象。
6.单列、双列和四列圆锥滚子轴承、向心推力轴承，在装配时均应检查其轴向游隙，并按轴承标准或技术文件进行调整。
各种向心轴承、滚针轴承、螺旋滚子轴承装配后，必须转动灵活。
7.在装配过程中，应防止灰尘、杂物进入轴承内。
在正式装配前才将轴承包装纸打开，用煤油清洗干净。
对于清洗后的轴、轴承和座孔配合表面上，应涂一层清洁的润滑油。
8.装配轴承时，压装轴承的压力应在内环上，把轴承装入轴承体或悬（托）架时，压力加在外圈上。
压紧时或用铜棒打入时，应使压紧力和打击力均匀地分布于轴承内、外圈的整个端面上，不应使力量施加于保持架或珠粒上，同时也不应使锤直接打击轴承端面，以免碰伤、砸坏轴承。
9.装配轴承时，必须注意四周环境，防止尘土污物进入轴承内。
装好轴承后，应马上把所装轴承防护（封闭）起来。
10.对于向心球轴承或滚动轴承，由于内、外圈都较薄，装配时容易变形，因此在装配前，必须测量一下轴承座孔和轴的尺寸，以便掌握轴承与轴及座孔的配合情况，避免过紧地装入。

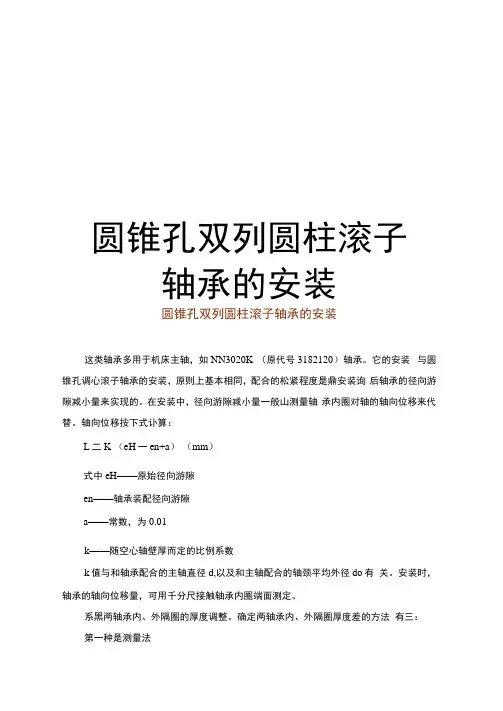

圆锥孔双列圆柱滚子轴承的安装圆锥孔双列圆柱滚子轴承的安装这类轴承多用于机床主轴，如NN3020K （原代号3182120）轴承。
它的安装与圆锥孔调心滚子轴承的安装，原则上基本相同，配合的松紧程度是鼎安装询后轴承的径向游隙减小量来实现的。
在安装中，径向游隙减小量一般山测量轴承内圈对轴的轴向位移来代替。
轴向位移按下式讣算：L二K （eH一en+a）（mm）式中eH——原始径向游隙en——轴承装配径向游隙a——常数，为0.01k——随空心轴壁厚而定的比例系数k值与和轴承配合的主轴直径d,以及和主轴配合的轴颈平均外径do有关。
安装时，轴承的轴向位移量，可用千分尺接触轴承内圈端面测定。
系黑两轴承内、外隔圈的厚度调整。
确定两轴承内、外隔圈厚度差的方法有三：第一种是测量法先将轴承放在圆座体上，上压一个重量等于A （预加载荷）的铁块，使轴承消除间隙，钢球与滚道产生一定的弹性变形，然后用白分表测量轴承内、外圈端面的尺寸差。
当轴承为背地背安装时，应对两个轴承都测量宽端面一边的内、外圈尺寸差△K1；当轴承为面对面（窄端面相对）安装时，应对两个轴承都测量窄端面一边的内外圈尺寸差AK?；当轴承为串联排列时，则对一个轴承测量其宽端面一边的内外圈尺寸差，对另一个轴承测量其窄端面一边内外圈尺寸差。
为背对背安装的一对轴承。
今测得一轴承宽端面处内、外圈尺寸矩为+0. 07mm,另一轴承宽端面处内外圈子尺寸差为+0. 08mm ,内隔圈厚度为6.25mm,求外隔圈子厚度。
外隔圈厚度=6. 25+ （0. 07+0. 08） =6. 40 （mm）测量尺寸时，每个轴承测量三次，间隔120。
测一次，最后取其平均值。
串联排列安装的一对轴承。
今测得一轴承宽端面处内外圈尺寸差为+0. 16mm,另一轴承窄端面处内外圈尺寸差为一0. 12mm ,内隔圈厚度为 6.25mm,求外隔圈厚度。
外隔圈厚度=6. 25+ (0. 16—0. 12) =6.29 (mm)此法主要靠实践经验确定内外隔圈厚度。

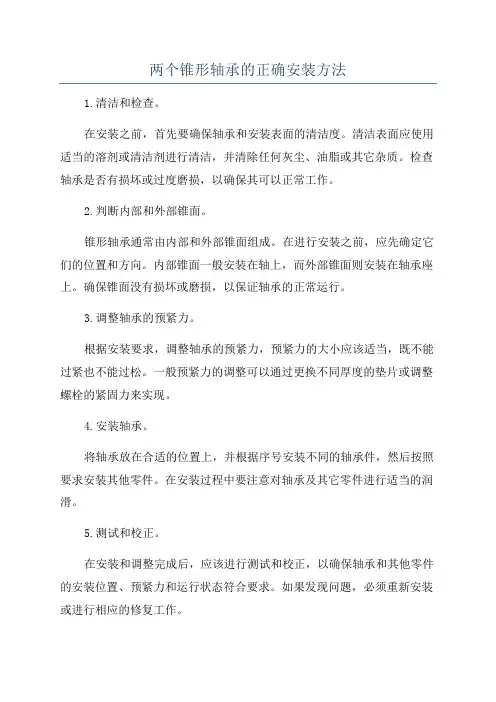

两个锥形轴承的正确安装方法
1.清洁和检查。
在安装之前，首先要确保轴承和安装表面的清洁度。
清洁表面应使用适当的溶剂或清洁剂进行清洁，并清除任何灰尘、油脂或其它杂质。
检查轴承是否有损坏或过度磨损，以确保其可以正常工作。
2.判断内部和外部锥面。
锥形轴承通常由内部和外部锥面组成。
在进行安装之前，应先确定它们的位置和方向。
内部锥面一般安装在轴上，而外部锥面则安装在轴承座上。
确保锥面没有损坏或磨损，以保证轴承的正常运行。
3.调整轴承的预紧力。
根据安装要求，调整轴承的预紧力，预紧力的大小应该适当，既不能过紧也不能过松。
一般预紧力的调整可以通过更换不同厚度的垫片或调整螺栓的紧固力来实现。
4.安装轴承。
将轴承放在合适的位置上，并根据序号安装不同的轴承件，然后按照要求安装其他零件。
在安装过程中要注意对轴承及其它零件进行适当的润滑。
5.测试和校正。
在安装和调整完成后，应该进行测试和校正，以确保轴承和其他零件的安装位置、预紧力和运行状态符合要求。
如果发现问题，必须重新安装或进行相应的修复工作。

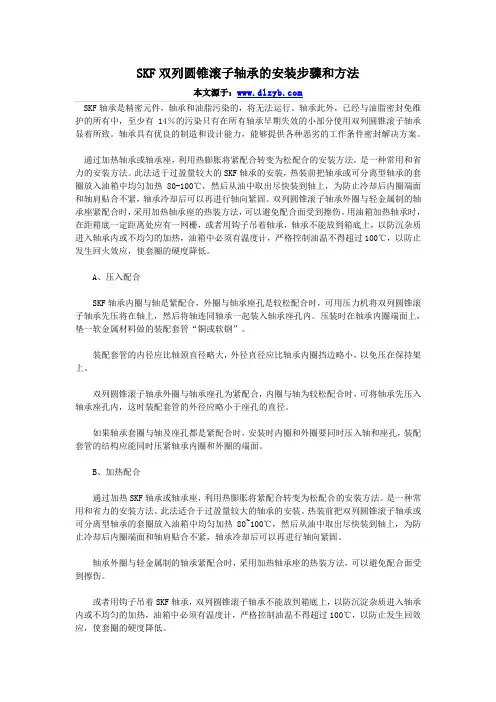

SKF双列圆锥滚子轴承的安装步骤和方法SKF轴承是精密元件，轴承和油脂污染的，将无法运行。
轴承此外，已经与油脂密封免维护的所有中，至少有14％的污染只有在所有轴承早期失效的小部分使用双列圆锥滚子轴承显着所致。
轴承具有优良的制造和设计能力，能够提供各种恶劣的工作条件密封解决方案。
通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法。
是一种常用和省力的安装方法。
此法适于过盈量较大的SKF轴承的安装，热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固。
双列圆锥滚子轴承外圈与轻金属制的轴承座紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。
用油箱加热轴承时，在距箱底一定距离处应有一网栅，或者用钩子吊着轴承，轴承不能放到箱底上，以防沉杂质进入轴承内或不均匀的加热，油箱中必须有温度计，严格控制油温不得超过100℃，以防止发生回火效应，使套圈的硬度降低。
A、压入配合SKF轴承内圈与轴是紧配合，外圈与轴承座孔是较松配合时，可用压力机将双列圆锥滚子轴承先压将在轴上，然后将轴连同轴承一起装入轴承座孔内。
压装时在轴承内圈端面上，垫一软金属材料做的装配套管“铜或软钢”。
装配套管的内径应比轴颈直径略大，外径直径应比轴承内圈挡边略小，以免压在保持架上。
双列圆锥滚子轴承外圈与轴承座孔为紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径。
如果轴承套圈与轴及座孔都是紧配合时，安装时内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时压紧轴承内圈和外圈的端面。
B、加热配合通过加热SKF轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法。
是一种常用和省力的安装方法。
此法适合于过盈量较大的轴承的安装。
热装前把双列圆锥滚子轴承或可分离型轴承的套圈放入油箱中均匀加热80~100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固。
