德国斯派克Spectro Arcos的维护与使用

德国S P E C T R O M A光谱仪操作规程集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]SPECTRO MAXx光谱仪手册1.如何打开、关闭SPECTRO光谱仪按下列顺序开机，断电保护器---稳压器 ----SOURCE按钮---计算机---氩气按开机的相反顺序可以关闭光谱仪2.如何进入“Spark Analyse Vision MX”分析软件双击桌面上“Spark Analyse Vision MX”图标就进入了我们的分析软件了，或者从开始STAR菜单的Program file中找到“Spectro Smart Studio”程序项，点击后出现“Spark Analyse Vision MX”，点击即可进入分析软件。

（如下图）点击此项3. 如何选择所应用的日常分析程序（F10）在键盘上按功能键F10会出现一个窗口(如下图),选取要用的程序后按OKFe-01是用于对所有铁类产品进行分析的通用程序(铸铁也可以测) Fe-10是用于对中低合金钢(碳钢)进行分析的程序Fe-30是用于对不锈钢进行分析的程序Al-01是用于对所有铝类产品进行分析的通用程序Al-10是用来测纯铝的程序Al-50是用来测铝锌合金的程序Cu-00是用F7对铜基曲线进行标准化时用，不能用于试样的分析Cu-01是用于对所有铜类产品进行分析的通用程序Cu-10是用来测纯铜(紫铜)的程序Cu-20是用来测铜锌合金(锌黄铜)的程序Cu-60是用来测铜锡铅合金(锡铅青铜)的程序4.如何输入样品号、炉号、质量牌号、操作员（F5）在Analysis窗口(分析窗口)中，按键盘功能键F5会出现如下窗口Sample Name：炉号Grade ：样品的牌号如果没有的话，可以不填5.如何做标准化（F7）在Analysis窗口中，按F10任意选择一个程序,再按键盘功能键F7会出现如下窗口按“Select（选择）”后出现如下窗口在样品台上放好随机带来的标准化专用标样（多基体的请分清标样）（做之前一定要在砂带磨样机上磨好），然后按F2激发打点，一共需要至少测试五次。

手持频谱分析仪安全操作及保养规程手持频谱分析仪是测量电磁波频率的一种工具，已广泛应用于电信、无线通信、军事、航空航天等领域。

在使用过程中，为了保护设备和人员安全，需要严格遵守安全操作规程和保养规程。

安全操作规程1.穿戴防静电服在操作频谱分析仪时，要穿戴防静电服或接地手环，以防止静电造成设备损坏或安全事故。

2.禁止带金属物品接近在频谱分析仪工作时，禁止将带金属物品的物体接近设备，以免产生干扰和电击危险。

3.保持设备清洁干燥频谱分析仪使用过程中，要保持设备清洁干燥，避免出现液体或其它物质进入设备内部，导致设备异常工作或损坏。

4.禁止使用不兼容电池在使用频谱分析仪时，应仅使用官方推荐的电池，并避免使用不兼容的电池。

同时，在更换电池时，务必按照说明书上的方法进行更换，以免产生电池漏液等危险。

5.避免频繁操作频繁操作频谱分析仪容易导致设备过热，从而影响设备寿命和性能。

因此，在使用过程中，应合理安排频率和时间间隔，避免频繁操作。

6.禁止超负荷使用频谱分析仪在使用过程中，要严格遵守最大功率和最大电流的限制，避免超负荷使用，以免设备过热或产生短路等危险。

7.禁止私自拆卸设备频谱分析仪属于高科技设备，拆卸私自更换零部件会严重影响设备正常工作，甚至可能导致不可逆的损坏。

因此，在发生设备故障时，应及时与生产厂家联系，进行维修。

8.储存设备要注意环境条件频谱分析仪在储存时，要注意环境条件，避免设备被阳光直射、潮湿、多尘、高温、高湿等环境影响。

保养规程1.定期清洁设备频谱分析仪长时间的使用会导致设备内部积聚灰尘，会严重影响设备的精度、稳定性和寿命。

因此，在使用过程中，要对设备进行定期清洁，特别是对设备内部要定期开展清洁保养工作，以确保设备的精度和稳定性。

2.定期校准设备频谱分析仪作为一种精密的测量仪器，要保持精度，必须定期进行校准。

校准设备一般在购买后即可对设备进行校准，然后根据需求定期检验或校准设备。

在校准设备时，应该选择专业机构，以确保校准结果的准确性和信任度。

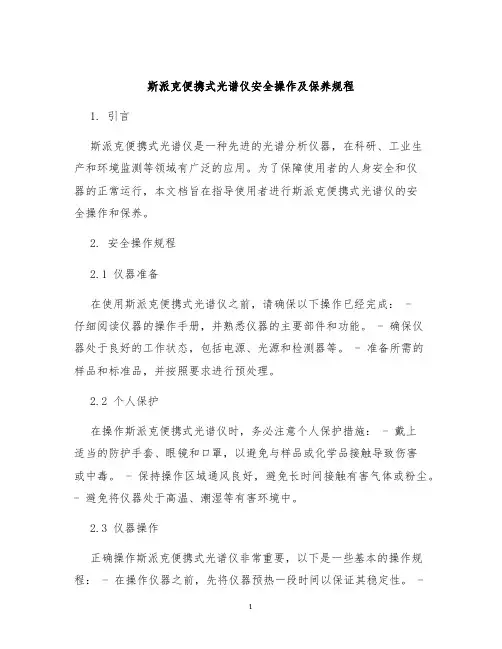

斯派克便携式光谱仪安全操作及保养规程1. 引言斯派克便携式光谱仪是一种先进的光谱分析仪器，在科研、工业生产和环境监测等领域有广泛的应用。

为了保障使用者的人身安全和仪器的正常运行，本文档旨在指导使用者进行斯派克便携式光谱仪的安全操作和保养。

2. 安全操作规程2.1 仪器准备在使用斯派克便携式光谱仪之前，请确保以下操作已经完成： -仔细阅读仪器的操作手册，并熟悉仪器的主要部件和功能。

- 确保仪器处于良好的工作状态，包括电源、光源和检测器等。

- 准备所需的样品和标准品，并按照要求进行预处理。

2.2 个人保护在操作斯派克便携式光谱仪时，务必注意个人保护措施： - 戴上适当的防护手套、眼镜和口罩，以避免与样品或化学品接触导致伤害或中毒。

- 保持操作区域通风良好，避免长时间接触有害气体或粉尘。

- 避免将仪器处于高温、潮湿等有害环境中。

2.3 仪器操作正确操作斯派克便携式光谱仪非常重要，以下是一些基本的操作规程： - 在操作仪器之前，先将仪器预热一段时间以保证其稳定性。

-在操作过程中，务必按照操作手册的要求进行操作，并遵循操作流程。

- 请勿随意更改仪器的设置参数，以免影响结果的准确性。

- 当样品分析完成后，及时关闭仪器并进行数据的保存和备份。

2.4 紧急情况处理在使用斯派克便携式光谱仪过程中，可能会遇到一些紧急情况，如发生火灾、泄漏或仪器故障等。

在面对这些情况时，请按照以下步骤进行处理： - 火灾：立即找到灭火器进行灭火，若无法控制火势，请迅速报警并逃离现场。

- 泄漏：避免与泄漏物接触，迅速通知相关人员进行处置。

- 仪器故障：立即停止使用仪器，并联系售后服务部门进行修理。

3. 仪器保养规程为了保证斯派克便携式光谱仪的长期可靠运行，以下是一些仪器保养的常规规程： - 定期清洁仪器的外观，使用柔软的布进行擦拭，避免使用有腐蚀性的溶剂。

- 对于光源和检测器等关键部件，定期校准和维护，以确保其性能可靠。

斯派克直读光谱仪操作规程1.开机前准备a.确保光谱仪周围环境干净整洁，避免灰尘或杂物进入仪器内部。

b.检查光源的工作状态，保证其正常工作。

c.检查样品舱的清洁程度，必要时进行清洗。

确保样品不会受到二次污染。

d.检查光纤的连接是否良好，确保信号传输的稳定性。

e.保持仪器在恒定的温度下运行，并确保光谱仪与电源供应的连接稳定。

2.开机与校准a.打开仪器电源，待光谱仪启动完毕后，进入软件界面。

b.在软件界面进行校准。

根据所测量的样品类型，选择适当的校准模式，如可见光、紫外等。

按照软件指引进行校准操作，确保光谱仪的准确性。

c.进行暗电流校准。

关闭光源，避免光源的干扰，选择暗电流校准项，按照软件指引进行操作，确保暗电流不会对测试结果产生影响。

d.进行背景校准。

选择背景校准项，按照软件指引进行操作，获取背景光谱。

3.样品测量a.准备样品并放入样品舱。

确保样品的表面光洁，避免杂质对测量结果的影响。

b.设置测量参数。

根据样品的特性和测量需求，选择合适的测量模式、波长范围、积分时间等参数。

c.进行样品测量。

点击测量按钮，开始采集光谱数据。

确保样品在测量过程中保持稳定，避免任何干扰。

d.多次测量并取平均值。

根据需要，可以多次测量样品并取平均值，以提高测量结果的准确性和稳定性。

4.数据处理与结果分析a.完成测量后，保存数据并进行数据处理。

可根据需要将光谱数据导出到其他软件进行进一步分析。

b.对数据进行校正和拟合，以获取更精确的结果。

c.根据测量的光谱数据，进行结果的分析和解读，以满足实验和研究的需求。

5.关机与仪器维护a.使用完毕后，关闭光谱仪电源。

b.清洁样品舱和光纤等部件，防止污物对仪器的损害。

c.定期检查仪器的光源、光纤和连接线等部件的工作状态，确保其正常运行。

d.注意仪器的保养和维修，及时更新软件版本，保证仪器的长期稳定运行。

通过严格遵守斯派克直读光谱仪的操作规程，能够保证测试结果的准确性和稳定性，并延长仪器的使用寿命。

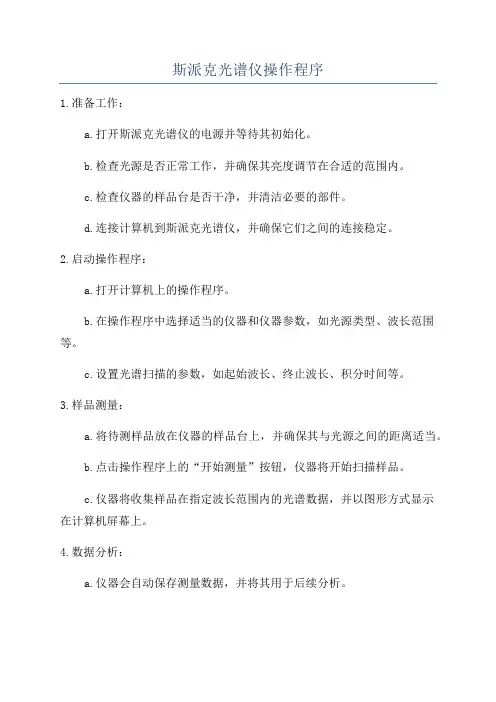

斯派克光谱仪操作程序1.准备工作：a.打开斯派克光谱仪的电源并等待其初始化。

b.检查光源是否正常工作，并确保其亮度调节在合适的范围内。

c.检查仪器的样品台是否干净，并清洁必要的部件。

d.连接计算机到斯派克光谱仪，并确保它们之间的连接稳定。

2.启动操作程序：a.打开计算机上的操作程序。

b.在操作程序中选择适当的仪器和仪器参数，如光源类型、波长范围等。

c.设置光谱扫描的参数，如起始波长、终止波长、积分时间等。

3.样品测量：a.将待测样品放在仪器的样品台上，并确保其与光源之间的距离适当。

b.点击操作程序上的“开始测量”按钮，仪器将开始扫描样品。

c.仪器将收集样品在指定波长范围内的光谱数据，并以图形方式显示在计算机屏幕上。

4.数据分析：a.仪器会自动保存测量数据，并将其用于后续分析。

b.可以使用操作程序中的工具来对光谱数据进行分析和处理，如平滑、峰识别、峰高度和面积计算等。

c.使用所需的算法和库来对光谱数据进行进一步处理和解释。

5.结果输出：a.操作程序可以生成分析结果的报告，包括样品的成分和结构等信息。

b.可以将报告保存为文件或打印输出。

6.清洁和关闭：a.在测量完成后，及时将样品从样品台上取下，并用适当的清洁方法清洁样品台和其他部件。

b.关闭斯派克光谱仪和计算机，断开计算机与仪器的连接。

c.保持仪器的干净和良好的工作状态，定期进行维护和保养。

操作斯派克光谱仪需要一定的专业知识和操作经验，因此在使用之前需要详细阅读使用手册，并进行相关的培训和指导。

同时，要注意安全操作，避免发生意外事故。

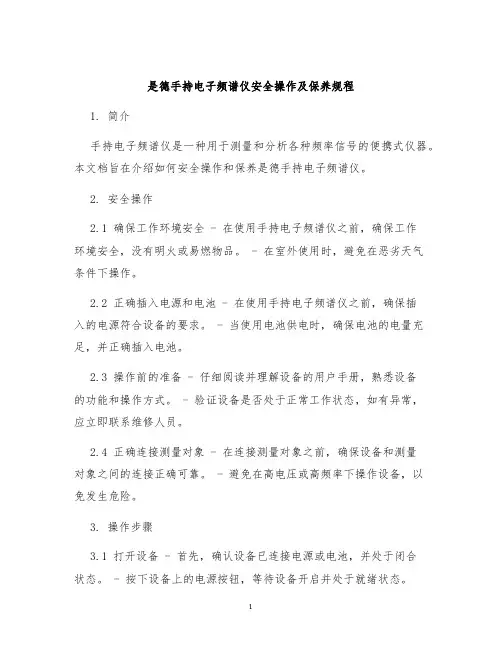

是德手持电子频谱仪安全操作及保养规程1. 简介手持电子频谱仪是一种用于测量和分析各种频率信号的便携式仪器。

本文档旨在介绍如何安全操作和保养是德手持电子频谱仪。

2. 安全操作2.1 确保工作环境安全 - 在使用手持电子频谱仪之前，确保工作环境安全，没有明火或易燃物品。

- 在室外使用时，避免在恶劣天气条件下操作。

2.2 正确插入电源和电池 - 在使用手持电子频谱仪之前，确保插入的电源符合设备的要求。

- 当使用电池供电时，确保电池的电量充足，并正确插入电池。

2.3 操作前的准备 - 仔细阅读并理解设备的用户手册，熟悉设备的功能和操作方式。

- 验证设备是否处于正常工作状态，如有异常，应立即联系维修人员。

2.4 正确连接测量对象 - 在连接测量对象之前，确保设备和测量对象之间的连接正确可靠。

- 避免在高电压或高频率下操作设备，以免发生危险。

3. 操作步骤3.1 打开设备 - 首先，确认设备已连接电源或电池，并处于闭合状态。

- 按下设备上的电源按钮，等待设备开启并处于就绪状态。

3.2 设置测量参数 - 根据实际需求，在设备的操作界面上设置相应的测量参数，如频率范围、带宽等。

- 确保选择正确的测量模式和单位。

3.3 进行测量 - 将设备的传感器或天线靠近待测信号源，保持设备与信号源之间的稳定连接。

- 根据设备显示的测量结果，进行相应的数据分析和处理。

4. 保养规程4.1 清洁设备 - 在使用手持电子频谱仪之前和之后，使用柔软的布擦拭设备的外壳和显示屏，去除灰尘和污垢。

- 避免使用酸碱性或腐蚀性的清洁剂，以免损坏设备。

4.2 避免碰撞和摔落 - 尽量避免手持电子频谱仪与坚硬物体碰撞或摔落，以防设备损坏。

4.3 定期校准 - 根据设备的使用频率和精确度要求，定期进行设备的校准工作，以保证测量结果的准确性。

4.4 储存和运输 - 在长时间不使用设备时，应将其存放在干燥、通风的地方，避免阳光直射和潮湿环境。

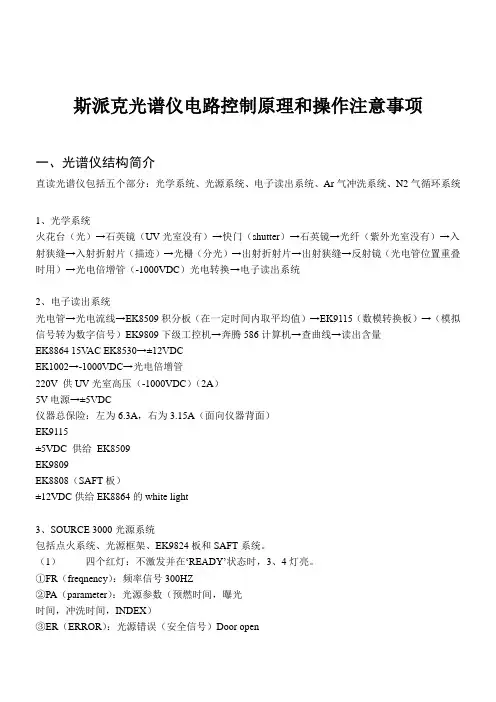

斯派克光谱仪电路控制原理和操作注意事项一、光谱仪结构简介直读光谱仪包括五个部分：光学系统、光源系统、电子读出系统、Ar气冲洗系统、N2气循环系统1、光学系统火花台（光）→石英镜（UV光室没有）→快门（shutter）→石英镜→光纤（紫外光室没有）→入射狭缝→入射折射片（描迹）→光栅（分光）→出射折射片→出射狭缝→反射镜（光电管位置重叠时用）→光电倍增管（-1000VDC）光电转换→电子读出系统2、电子读出系统光电管→光电流线→EK8509积分板（在一定时间内取平均值）→EK9115（数模转换板）→（模拟信号转为数字信号）EK9809下级工控机→奔腾586计算机→查曲线→读出含量EK8864 15V AC EK8530→±12VDCEK1002→-1000VDC→光电倍增管220V 供UV光室高压（-1000VDC）（2A）5V电源→±5VDC仪器总保险：左为6.3A，右为3.15A（面向仪器背面）EK9115±5VDC 供给EK8509EK9809EK8808（SAFT板）±12VDC供给EK8864的white light3、SOURCE 3000光源系统包括点火系统、光源框架、EK9824板和SAFT系统。

（1）四个红灯：不激发并在‘READY’状态时，3、4灯亮。

①FR（freqnency）：频率信号300HZ②PA（parameter）：光源参数（预燃时间，曝光时间，冲洗时间，INDEX）③ER（ERROR）：光源错误（安全信号）Door open（门开）,Clamp up（夹子抬起）,Argon low（Ar气低）④DO（可以工作）（2）四根光纤①频率接收（F）（拔下此光纤，可以不激发并观察分析流程）②参数接收（P）③、④(T)UV室和空气室SAFT探测光纤（3）SAFT系统① EK8804（dummy短路板）② EK8807（SAFT放大板）③ EK9127（SAFTΠ放大板）④ EK8808（SAFT控制板（4）SOURCE3000和EK9008板与计算机的联系光纤3 光光纤1光纤4 光光纤2光4. Ar气冲洗系统①Ar气阀体包括Ar气压力传感器，AF（分析流量）电磁阀、CF（常流量）电磁阀、快门（shutter）电磁阀，blende（与spark3、spark2有关、火花内档光板Mask）电磁阀，Ar气流量计（左边）（直接进入火花台）75 – 100 l/h，Ar气流量计（右边）（在紫外光室快门后面进入）200 – 250 l/h。

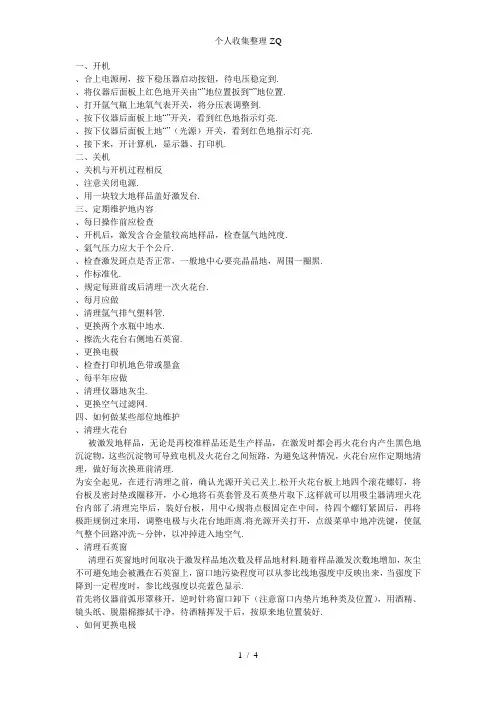

一、开机、合上电源闸，按下稳压器启动按钮，待电压稳定到.、将仪器后面板上红色地开关由“”地位置扳到“”地位置.、打开氩气瓶上地氧气表开关，将分压表调整到.、按下仪器后面板上地“”开关，看到红色地指示灯亮.、按下仪器后面板上地“”（光源）开关，看到红色地指示灯亮.、接下来，开计算机，显示器、打印机.二、关机、关机与开机过程相反、注意关闭电源.、用一块较大地样品盖好激发台.三、定期维护地内容、每日操作前应检查、开机后，激发含合金量较高地样品，检查氩气地纯度.、氩气压力应大于个公斤.、检查激发斑点是否正常，一般地中心要亮晶晶地，周围一圈黑.、作标准化.、规定每班前或后清理一次火花台.、每月应做、清理氩气排气塑料管.、更换两个水瓶中地水.、擦洗火花台右侧地石英窗.、更换电极、检查打印机地色带或墨盒、每半年应做、清理仪器地灰尘.、更换空气过滤网.四、如何做某些部位地维护、清理火花台被激发地样品，无论是再校准样品还是生产样品，在激发时都会再火花台内产生黑色地沉淀物，这些沉淀物可导致电机及火花台之间短路，为避免这种情况，火花台应作定期地清理，做好每次换班前清理.为安全起见，在进行清理之前，确认光源开关已关上.松开火花台板上地四个滚花螺钉，将台板及密封垫或圈移开，小心地将石英套管及石英垫片取下.这样就可以用吸尘器清理火花台内部了.清理完毕后，装好台板，用中心规将点极固定在中间，待四个螺钉紧固后，再将极距规倒过来用，调整电极与火花台地距离.将光源开关打开，点级菜单中地冲洗键，使氩气整个回路冲洗～分钟，以冲掉进入地空气.、清理石英窗清理石英窗地时间取决于激发样品地次数及样品地材料.随着样品激发次数地增加，灰尘不可避免地会被溅在石英窗上，窗口地污染程度可以从参比线地强度中反映出来，当强度下降到一定程度时，参比线强度以亮蓝色显示.首先将仪器前弧形罩移开，逆时针将窗口卸下（注意窗口内垫片地种类及位置），用酒精、镜头纸、脱脂棉擦拭干净，待酒精挥发干后，按原来地位置装好.、如何更换电极电极作为放电地正极，随着放电地增加也会有消耗，就需要更换.点击先面有一个小弹簧，本身被与之垂直地内六角螺母固定.旋下火花台正面地极距规，就可以用专用地内六角扳手逆时针将它旋下，更换新电极（电极地两端均可以使用，当一端未用过时，将方向颠倒即可）.磨损地电极可以用在磨床或车床上加工磨成度锥角即可使用.４、如何更换火花台台板火花台板应一直保持清洁以便与样品有良好地接触面，台板应避免几何形状不规则造成氩气泄露，这种情况下应更换台板.５、换水水瓶（仪器前面板火花台下）中地水位，第一个水瓶中地水基本占，第二个水瓶占即可. ６、取样试样制备是分析工作地一部分，分析结果地准确性及稳定性与之息息相关，取样时应注意以下情况.……样品要有代表性，不含气孔、沙眼、裂纹.……取样及制样过程要简便.……样品几何尺寸要适合激发地情况.……通常做好在模中浇铸样品以便提供一个急冷表面，而且凝固迅速导致晶粒细且样品表面均匀.７、制样如果用取样器取样，样品制备过程就会简单，但以下各项在制样时应引起注意……安全第一，严格遵守制样设备使用地安全操作规程.……样品表面要平（以封闭火花台）.……表面避免灰尘.……表面避免生锈、霉变.……非磁性样品避免用磁性夹具而应机械性地固定.……“软样品”制备时可造成磨料侵入、……研磨设备专用以避免污染.……如果待分析材料明显不同，则应更换磨料，如砂纸.通常样品地制备方式：、钢样：在砂轮或磨盘上制备，通常粒度～.磨料为氧化铝ｌ、ｉ、ｒ，磨料及黏合剂可能影响分析结果.进行酸溶ｌ分析时不要用ｌ、沙带（纸）.同样，一些黏合剂也会影响一些低含量元素，如等地分析测定.、铸铁样：可以在砂带或磨盘上制备，但通常需要“白口化”（阻止地石墨化）以后样品非常坚硬，许多人用砂轮制备.、有色金属样品：ｌｕｄｎｇ等最好在高速车床上制备.当分析小试样品时，长时间激发会使样品很热，因此应将一块较大地样品放在上边以散热. 样品制备时还应注意以下情况：……定期更换砂纸、沙带、砂轮等……标准化样品用新砂纸制备.……若同时被制备地样品组成差别很大，均应用新砂纸制备.……当每个样品制备条件一致时，分析效果最佳.对于放置在空气室中地绝大部分元素是不受此限制地.、如何清理空气过滤网空气过滤网位于仪器地两侧通风处，及时地更换以保证电子元件充分冷却.过滤网罩用吸尘器来清理，也可以放入盆中水洗数次后再入洗涤剂，水泡一段时间洗净晒干，整个过程应关机后进行.五、如何做描迹在光谱议地日常工作中，如有温度地急剧变化，较大地振动，就需要定期地做描迹.光谱仪是在不同汞灯地情况下，通过调整测定仪器地最大光强位置来进行描迹地.描迹地调节手轮位于光谱议地右侧，对于每个光室都有一个单独地描迹调节手轮.公司地光谱议有一个室和～个空气室，描迹时可以只描一个光室，也可以同时对几个光室进行描迹，仪器型号地不同，操作键也不同，但做法大致相同，先将地描迹作为介绍，操作员首先调出分析程序总目录，选择任何一个程序作为描迹程序，当描迹程序调出后，在不改变描迹手轮位置地情况下，首先激发～次描迹试样，观察强度值并记录下来.记录下来描迹开始前地各光室手轮地读数（刻度），参考现在各光室描迹手轮地读数以确定描迹读数地范围，对于室来说，一般是在现有读数上加减，例如室现有地首轮读数是，那么就要从开始描迹到.具体做法是将室手轮转回各读数，将空气室地手轮转回个读数，这是将每个手轮读数输入到样号地位置记录下来.而后激发制定地描迹样品.则得到这时地光强值，打印下来，而后，室描迹手轮每次转动个读数，空气室描迹手轮每次转动个读数，每改变一次手轮读数就激发一次并记录下来这次地数值，当然每次描迹时都必须仔细记录手轮地位置（刻度）.从逐次地激发值记录中可以看出，光强逐渐增大，而后又逐渐降低.描迹地过程就是要找出最大光强地位置，然后将其固定下来.注意手轮回转后再反转（由于传动机构地要求）以达到需要地位置.描迹举例：记录下手轮原始位置〔假定是读数（刻度）〕激发试样,记录地光强值如下：描迹手轮读数（刻度）从以上数据可以看出光强值对称分布示意如下：由描迹结果看出室手轮位置应该放在读数，同理可以分别描出其他空气光室手轮地位置. 六、常见错误信息及解决办法、……………氩气压力低当按照开机顺序将仪器打开或在使用中出现了上述错误信息，说明分压表地压力没有达到规定地或者氩气传输管道有泄露.解决方法：重新调整分压表上地压力和检查管道.、…………压板没有压好在激发样品前，为确保安全就需要将养品放在火花台上后，用压板压好，因为样品在激发过程中作为负极.当样品表面地氧化层过厚或粘有胶水、纸时，都不能形成导电.解决办法：将样品顶部地氧化皮打磨，胶水、纸擦掉.、…………安全门未关好在仪器前面地面罩上有一个拱形罩，这是光源地电缆，所以在激发过程中，一定要将此罩与仪器前面板贴紧以安全保护.如果没有贴好就会出现上述信息.解决办法：将罩取下，重新安装.、…………光源开关没有打开解决办法：将光源开关按下.、…………没有软件狗分析软件是受密码保护地，在计算机地并口安有，如果没有解密狗，就无法应用分析软件. 解决办法：安装，或检查是否接触不良.、，，…………计算机与光谱仪没有通讯.光谱仪地所有工作都是由计算机控制地，所以开机后，计算机会与光谱仪进行通讯.解决办法：如果开机后出现上述信息，就需检查通信电缆线与计算机地口地接触和电缆线与光谱仪后面板处口地接触.、: …………参比线强度低于设置地强度值仪器在出厂时，给出了参比线地强度范围，例如，但随着仪器地不断使用和其他条件地变化，如氩气、制样等地变化，参比线地强度值有可能低于或高于原来地设置.解决办法：检查激发地斑点是否正常.在“ ”（扩展程序）中用“”键地（校正范围）进行调整.、…………是“ ”地缩写，实际地中文意思是“有用地样品检测”，用于预燃阶段判断样品地均匀性，有无气孔、沙眼、裂纹等.解决办法：重新磨样或重新取样.、…………是“ ”地缩写，实际地中文意思是“安全检测”，用于积分阶段判断样品地好坏. 解决办法：重新磨样或重新取样.、…………是“ ”地缩写，实际地中文意思是“自调整预激发技术”，用于预燃阶段来判定单位时间内地有效放电次数.解决办法：重新磨样或重新取样.、……………………通讯错误，没接到数据.一般是信号线没接好或接错，接好后，若还出现，就可能改变:\\\中中个人收集整理勿做商业用途。

直读光谱仪操作手册第一章光电光谱分析的基本原理一、光谱分析简介1、电磁辐射的基本特征光谱是按照波长（或波数、频率）顺序排列的电磁辐射。

天空的彩虹、自然界的极光等均是人们早期观察到的光谱，但它们仅是电磁辐射的很小的一部分可见光谱。

还有大量的不能被人们直接看到的和感觉到的光谱，如γ射线、x射线、紫外线、红外线、微波及无线电波等，这些也都是电磁辐射，它们只是频率或波长不同而已。

电磁辐射实际是一种以巨大速度通过空间而传播的能量（光量子流），具有波动性和微粒性。

就波动性而言，电磁辐射在空间的传播具有波的性质，如同声波、水波的传播一样，可以用速度、频率、波长和振幅这样一些参数来描述，并且传播时不用任何介质，且易于通过真空。

在真空中所有电磁辐射的速度相同，常用光速（c）来表示，c的数值为：2.99792*103米/秒。

在一定的介质中，它们之间的关系为δ＝V/C=1/λ式中：V-------频率，单位时间内的波数；λ…………波长，为沿波的传播方向、相邻两个波间相位相同的两点之间的距离；δ…………波数，单位长度内波长的个数。

C是光速。

就电磁辐射的微粒性来说，每个光量子均有其特征的能量ε，它们与波长或频率之间的关系可以用普朗克（Planck）公式表示：ε＝hv＝h（c/λ）波长是相邻间相位相同的两点之间的距离式中：h是普朗克常数，其值为6.626*10-34 焦耳/秒2、电磁波谱区域电磁辐射按波长顺序排列称磁波谱。

他们是物质内部运动的一种客观反映，也就是说任一波长的光量子的能量ε与物质的内能变化△E=E2-E1=ε＝hv＝h（c/λ）如果已知物质由一种状态，E2过渡到另一种状态E1时，其能量差为△E=E2-E1便可按照公式计算出相应的光量子的波长。

下表列出了各辐射区域、波长范围及相应的能及跃迁类型。

对于成分分析主要应用近紫外及可见光区。

表一电磁波谱区域注：1米＝103毫米＝106微米＝109纳米＝1012皮米3、光谱分析内容光谱分析是根据物质的特征光谱来研究化学组成、结构和存在状态的一类分析领域。

斯派克直读光谱仪操作手册SPECTRO光谱仪的分析软件结构主要由三部分组成Analysis 分析模式Method 分析方法Config 系统文件在这一章中，我们首先向大家介绍Analysis分析模式，日常工作中，我们大部分的工作都是在Analysis分析模式下来完成。

一、光谱操作的准备工作光谱仪的分析软件采用的是标准的WINDOS操作环境，所以要求操作员有一定的计算机知识，如果您在操作光谱仪前对微软公司的WINDOS不熟悉的话，请先熟悉WINDOS操作的基本知识。

二、键盘与鼠标的使用众所周知WINDOS操作系统的最大优点就是操作灵活，可同时打开多个窗口。

为了方便于鼠标与键盘的同时操作，我们分析软件中的只要功能也设计成既可以使用键盘，也可以使用鼠标来进行操作，在下面的章节中，我们会详细的介绍给用户。

三、键盘上功能键的介绍四、Analysis View模式下菜单的介绍FileNew…………………………………………………………建立新的程序Open…………………………………………………………打开已储存的分析数据库Save…………………………………………………………储存数据Save As……………………………………………………另存为Print…………………………………………………………打印分析数据Exit…………………………………………………………退出分析程序AnalysisLoad Method………………………………………………调分析程序Single Measurement………………………………………开始测量SampleIdent………………………………………………标题头内容Globle standardization……………………………………通用标准化Standardization……………………………………………标准化Standardization results……………………………………标准化结果Apply Type standardization………………………………应用类型标准化Type standardization Sample……………………………类性标准化样品Calibratio n Sample………………………………………做工作曲线样品Delete single………………………………………………删除单次测量结果Delete Results……………………………………………删除分析结果Delete All…………………………………………………删除所有分析结果Show/Hide Sample Info…………………………………未开发窗口ViewNaviogate…………………………………………………窗口转换Analysis……………………………………………………分析窗口Method……………………………………………………方法窗口Config……………………………………………………参数窗口Docking Views……………………………………………工具栏选择Navioate bar…………………在屏幕左侧显示Analysis，Method，Config三个窗口Display Bar……………………显示平均结果及他们的标准偏差和相对标准偏差Smaple ID………………………………………………显示样品编号Toolbar…………………………………………………显示工具吧Status Bar………………………………………………状态吧Initialize…………………………………………………仪器初始化Reprofile Optic…………………………………………扫描Perform Constant Light Test……………………………恒光测试Switch Analytical Flow On/Off…………………………冲洗氩气控制开关Start Cleaning Flush……………………………………清洁时执行氩气冲洗Reset SPARK…………………………………………激发次数回零Setup Devices…………………………………………设备的建立Global Database………………………………………通用数据库Content………………………………………………帮助内容Help Index……………………………………………软件说明Spectro Homepage……………………………………斯派克网页About Spark Analyzer…………………………………分析软件的版本五、如何完成标准化（Standardization）无论是何种类型的光谱分析仪，日常的标准化工作都是非常重要的的操作环节，因为标准化的正确与否是直接影响分析结果精确的关键，也是我们在日常分析中要经常执行的功能之一。

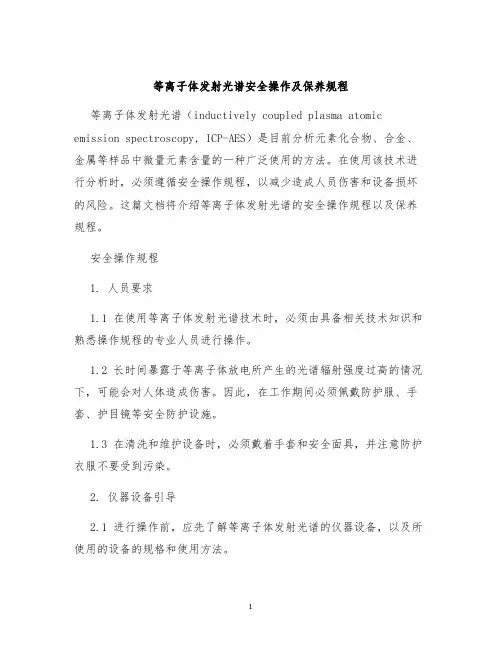

等离子体发射光谱安全操作及保养规程等离子体发射光谱（inductively coupled plasma atomic emission spectroscopy, ICP-AES）是目前分析元素化合物、合金、金属等样品中微量元素含量的一种广泛使用的方法。

在使用该技术进行分析时，必须遵循安全操作规程，以减少造成人员伤害和设备损坏的风险。

这篇文档将介绍等离子体发射光谱的安全操作规程以及保养规程。

安全操作规程1. 人员要求1.1 在使用等离子体发射光谱技术时，必须由具备相关技术知识和熟悉操作规程的专业人员进行操作。

1.2 长时间暴露于等离子体放电所产生的光谱辐射强度过高的情况下，可能会对人体造成伤害。

因此，在工作期间必须佩戴防护服、手套、护目镜等安全防护设施。

1.3 在清洗和维护设备时，必须戴着手套和安全面具，并注意防护衣服不要受到污染。

2. 仪器设备引导2.1 进行操作前，应先了解等离子体发射光谱的仪器设备，以及所使用的设备的规格和使用方法。

2.2 在正式操作之前，必须对设备进行检查并调试，确保仪器处于正常工作状态。

2.3 在操作时，应注意不要过度接触或碰撞，以免对设备造成损坏。

3. 样品处理规程3.1 样品在进行测试之前需要预处理，以达到测试要求。

因此，必须按照相关标准或操作规程进行样品处理。

3.2 在进行样品处理时必须遵循特定的标准操作流程，在整个操作过程中必须注意防护措施。

3.3 在样品放置时，需要特别注意避免样品与其它物质接触，以免产生干扰。

4. 操作规程4.1 在进行操作前，应先打开室内排气设备、加热设备等必备设备。

4.2 在正式操作之前，必须进行检测和调试，以确保设备处于正常工作状态。

4.3 在操作中，必须按照标准操作流程进行，严格控制反应条件，避免热反应和爆炸等危险情况的发生。

4.4 在操作过程中，应注意更换药水，及时清洗管道。

5. 后续操作规程5.1 将设备停止工作后，必须切断供电并关闭排气设备，以防止等离子体发射光谱急剧降温而产生爆炸。

光功率光谱辐射计安全操作及保养规程一、安全操作规程1.必须在合适的环境条件下使用光功率光谱辐射计，确保仪器的工作环境温度、湿度和气压等符合要求。

2.使用前应仔细阅读光功率光谱辐射计的操作说明书，了解仪器的功能、性能和使用方法。

3.使用光功率光谱辐射计时，应佩戴防护眼镜，保护眼睛不受激光或高能辐射伤害。

4.在测量激光功率时，应选择与激光波长相适应的功率探头，并将探头正确接入光功率光谱辐射计。

5.在光功率测量前，应确保激光器已经打开，并在一定时间内稳定工作。

6.在连接和操作光功率光谱辐射计时，必须确保仪器和激光器等设备的电源已经关闭，防止电击或短路等事故发生。

7.对于高功率激光辐射测量，应选择适用的高功率探头，并确保探头的负载能力符合要求，防止探头损坏。

8.在测量光谱辐射时，应选择适用的光谱辐射探头，并保持探头的正常使用状态。

9.在使用过程中，不要将光功率光谱辐射计放置在湿度较大的环境中，防止水分进入仪器内部并损坏仪器。

二、保养规程1.在使用完光功率光谱辐射计后，应将仪器断电并关闭，避免长时间亮灯或待机状态，以延长仪器的使用寿命。

2.定期对光功率光谱辐射计进行清洁，可使用软布擦拭仪器表面和探头，并保持仪器的干燥和清洁。

3.如果发现仪器显示异常或出现故障，应及时停止使用并向供应商或维修中心寻求帮助，不要擅自拆解或修理仪器。

4.注意避免光功率光谱辐射计与尖锐物体或液体等硬物接触，以免损坏仪器的外壳或探头。

5.储存光功率光谱辐射计时，应将仪器存放在干燥、防尘的环境中，并避免长时间暴露在高温、低温或潮湿的条件下。

6.长时间不使用光功率光谱辐射计时，应断开电源并将仪器包装好，放置在干燥、通风的地方，以免积灰或受潮。

综上所述，光功率光谱辐射计的安全操作及保养规程对于保障仪器的正常工作和使用者的安全至关重要。

用户在使用光功率光谱辐射计时，务必严格按照操作规程进行操作和保养，确保仪器的长期稳定运行和准确测量结果的获取。

等离子发射光谱仪安全操作及保养规程等离子发射光谱仪是一种高精度分析仪器。

正确的操作和保养可以保证设备的可靠性和精度。

本文将详细介绍等离子发射光谱仪的安全操作和保养规程。

安全操作规程1. 环境安全要求等离子发射光谱仪需要设置在无尘、无振动、无磁场的环境下。

并保证空气干燥，温度控制在18°C-22°C之间。

这些条件可以保证设备的精确度和稳定性。

2. 操作流程正确的操作流程能够保证等离子发射光谱仪的准确性。

2.1开机开机前需要确认燃气、电源、冷却水等设备均准备就绪。

按照以下步骤操作：1.确保通电电源的开关已经关闭。

2.打开燃气源，并开启气源阀门。

3.打开制冷水源，确保冷却水压力稳定。

4.确认目标托盘为空，然后打开电源开关。

5.离子源预热10-15分钟，等前面彩屏上出现全白屏时，表示离子源已经预热就绪。

2.2 校正开机后需要进行校正，按照以下步骤操作：1.确认等离子发射光谱仪处于待机模式。

2.进行电压和电流校正，并按照校正要求调整。

3.进行谱线和泵浦能量校正，并按照校正要求调整。

2.3 分析进行分析操作前，需要按以下步骤操作：1.确认等离子发射光谱仪已经校正完毕，并连接到计算机。

2.根据分析要求设置分析条件，包括：元素选择、波长选择、采样时间等。

3.点击分析按钮，进行分析操作。

3. 注意事项3.1 燃气安全燃气是等离子发射光谱仪的重要组成部分，需要保证燃气质量的纯净和稳定，仪器开启时需要打开燃气阀门。

但是在操作前需要注意以下事项：1.确认燃气种类和压力是否符合要求。

2.保持燃气通道畅通，避免堵塞和渗漏。

3.操作时出现异味的情况应立即停机，并进行检查和维护。

3.2 电源安全等离子发射光谱仪需要接通电源才能工作，但是需要注意以下事项：1.面板上的开关必须设有。

斯帕克光谱仪操作规程
1.1开启设备
1.打开氩气瓶气阀，保证压力在0.7~0，9MPa；
2.打开氩气交换机（逆时针方向旋转最左边两个工作旋钮），压力保证在0.6~0.8MPa，催化温控维持在250℃；
3.按下开关，打开等离子体发生器；
4. 开启计算机；
5. 启动操作系统，当操作系统完全启动后，开启光谱仪程序“Spark Analyzer Pro-Max”。

1.2仪器校准
1.仪器启动后，点击“Analysis”按钮进入主界面，点击“Flush”按钮进行冲刷（每次冲刷5分钟）4~5次；
2.点击“Type Stdz”按钮进入采样界面，选择需要校准的曲线，点击“Apply”确认，把打磨好的标样放在火花台上，放下压杆，点击“Start”开始，采集三次数据,并保证三组数据稳定，点击“Finish”提交数据；
3.点击“Type Corr”选择已经校准的曲线，再采集一次标样，和标准值进行对比，保证采样值在误差范围之内；
4.校准完成，开始测量。

（注意：每隔60分钟左右用标准试块对仪器进行一次检查）
1.3关机步骤
1.关闭氩气交换机（顺时针方向旋转最左边连个旋钮）；
2.关闭氩气瓶气阀。

1。

斯派克落地式光谱仪安全操作及保养规程1. 引言斯派克落地式光谱仪是一种用于分析光谱的仪器设备，具有广泛的应用领域，包括材料科学、化学分析、环境监测等。

为了确保斯派克落地式光谱仪的正常运行和使用者的安全，本文档将对斯派克落地式光谱仪的安全操作和保养进行规范说明。

2. 安全操作规程2.1 装置位置斯派克落地式光谱仪应放置在平稳的工作台上，距离墙面和其他设备保持一定的距离，以便散热和维修。

同时，要确保周围环境的通风良好，避免灰尘、化学物品等进入设备。

2.2 开机与关闭在开始操作斯派克落地式光谱仪之前，确保设备与电源连接良好，并检查所有开关和按钮的位置。

按照操作手册中的步骤开机，并在使用完成后按照操作手册的指导关闭设备。

2.3 样品处理在操作斯派克落地式光谱仪时，遵循以下样品处理规程： - 使用干净的试样容器，避免残留的化学物质对光谱结果的干扰。

- 尽量使用透明无色的容器，以确保光线的透过性。

- 样品操作过程中要注意对自身和他人的安全，避免化学品接触皮肤和吸入。

- 在处理液态样品时，要使用防护手套、护目镜等个人防护装备。

2.4 操作流程在进行斯派克落地式光谱仪的操作时，应按照以下流程操作： 1.打开仪器电源，等待设备自检完成。

2. 配置样品并放置到样品台上。

3. 启动仪器软件并进行仪器校准。

4. 设置光谱分析参数和扫描范围。

5. 开始采集光谱数据。

6. 分析和保存光谱数据。

7. 关闭设备及相关软件。

2.5 安全事故应对在操作斯派克落地式光谱仪时，可能会发生一些安全事故，如设备故障、样品泄漏等。

在出现这些情况时，操作者应立即采取以下措施：- 停止操作并关闭设备。

- 隔离事故现场，确保他人的安全。

- 如有必要，联系设备维修人员进行维修和处理。

- 详细记录事故经过和后续处理措施。

3. 保养规程3.1 清洁定期对斯派克落地式光谱仪进行清洁是保持设备正常运行的重要措施。

在清洁设备时，要注意以下事项： - 使用干净柔软的布进行擦拭，避免使用含有化学物质的清洁剂。

斯派克光谱仪电路控制原理和操作注意事项斯派克光谱仪（Spectral Passive Integrated Tracking and Execution Control System）是一种高精度测量和分析光谱特性的仪器。

它通常由光学系统、光电转换系统、信号处理系统和控制系统等部分组成。

在电路控制原理和操作注意事项方面，本文将详细介绍斯派克光谱仪的工作原理以及使用时需要注意的事项。

光电转换是将输入的光信号转换为电信号的过程，它通常由闪光灯、光电二极管、光电倍增管等器件组成。

当光信号进入光电转换系统后，闪光灯通过发出可见光照亮待测样本，样本会反射一部分光线，被光电二极管接收到。

光电二极管将接收到的光信号转换为电信号，并进一步放大传递给光电倍增管。

光电倍增管会进一步放大电信号，以增强信号强度，然后输出给信号处理系统。

信号处理是对经过光电转换后的电信号进行处理的过程。

信号处理系统通常由电路、模数转换器、数字信号处理器等组成。

模数转换器将模拟信号转换为数字信号，然后将数字信号输入到数字信号处理器进行处理。

数字信号处理器根据输入信号的特性提取出所需的信息，并将结果输出给控制系统。

1.操作前需要先了解光谱仪的使用方法和原理，特别是掌握光电转换和信号处理的基本知识。

2.在操作时需要保证光源的稳定性和一致性，以确保测量结果的准确性。

因此，在测量前应检查光源的状态，并校准光源。

3.样品适当的准备和处理对结果的准确性具有重要影响。

比如，在测量液态样品时，可能需要将样品稀释或过滤，以去除杂质并获得更准确的结果。

4.在使用斯派克光谱仪时，要确保样品与光线的正确接触。

这意味着样品需要正确放置在光路系统中，确保光线可以顺利通过样品。

5.设定合适的检测参数也是使用斯派克光谱仪的关键。

这包括设置适当的波长范围、光束直径、积分时间等参数，以确保可以获取到所需的光谱信息。

6.在测量过程中，应注意避免外部光源对测量结果的干扰。

这意味着在测量时应尽量避免在强光环境下进行，或采取适当的措施来隔离外部光线。

第一章直读光谱仪操作规程1.开机步骤1.1首先打开UPS电源开关，按下面板上的ON键。

顺次打开光谱仪后面的总电源开关（由0位转到1位）、按下STAND BY(待机电源)和SOURCE(光源开关)。

1.2打开打印机、显示器、计算机主机的电源开关。

2.开氩气2.1 打开氩气瓶或管道氩气的阀门，调整氩气减压表，使分压表的压力约为0.6MPa。

2.2 打开氩气净化器原气、纯气开关，稳定15分钟。

3.日常分析3.1 分析程序引入在Windows桌面上双击分析程序图标，启动光谱仪分析程序，稍后出现用户名称和口令对话框，输入相应的用户名和口令，回车或单击OK钮，进入日常分析窗口。

3.2 选择分析程序在日常分析窗口用鼠标单击F10或直接按F10键，进入分析程序选择对话窗，根据不同的分析任务选择相应的分析程序。

其中，FE-00为铁基体通用标准化程序；FE-10为低合金钢分析程序；FE-11也为低合金钢分析程序，但可分析酸溶铝和酸不溶铝；FE-20为白口铸铁（或生铁）分析程序；FE-30为高速工具钢(或不锈钢)分析程序。

单击选择的分析程序，单击OK钮，或直接双击分析程序，返回分析窗口。

在火花台上放一个样品，激发3-6次，以赶尽火花室中的空气（或按Ctrl+F键冲洗）,并将分析结果删除（用鼠标单击要删除的激发序号，按Delete键可以删除分析结果，每按一次，将光标所在行删除）。

3.3 日常标准化在分析窗口用鼠标单击F7键或在分析窗口上部的菜单条上选择Measure →Standardization，随后当前分析程序下标准化所需要的再校准样品清单也会呈现在屏幕上，按照屏幕提示的样品名称和号码依次选择，按回车或点“select”。

其中元素的颜色为蓝色，表明校正的是低点；元素的颜色为黄色，表明校正的是高点。

按照屏幕提示的样品名称和号码,在火花台上放上相应的标准化样品，单击F2或按F2键，激发标准化样品，至少激发3次（不好的点可删除），重现性在允许范围内可单击F4或按F4键求出平均值，再单击F9或按F9键将平均值存入并进行下一个标准化样品的测量。
