UHZ系列磁翻板液位计

SL UHZ 磁翻板液位变送器使用说明书
1、产品概述
SL UHZ磁翻板液位变送器是一种与磁翻板液位计配套使用，实
现信号远距离传输的装置，可以实现远距离的液位显示、控制和报
警功能，通过一定的电气装置达到自动控制和测量液位的目的。

SL UHZ磁翻板液位变送器用卡箍固定在磁翻板液位计外侧，与
测量介质完全隔离，适用于工业生产过程中各种承压(或敞开)贮液
设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位的检测。

在
就地显示的基础上加了远传控制功能，尤其适用于易燃、易爆和腐
蚀有毒液体的液位检测。

从而使原复杂环境的液位检测手段变得简
单和可靠和可靠安全。

2、技术参数
供电电源：24VDC
输出信号：4-20mA
安装方式：法兰固定
防护等级：IP67
测量精度：±10mm
3、电气接线
液位变送器已按订货要求调试好，用户无需再做调整。

长时间使用后如需重新标定，可分别调整“调零电位器Z”和“调量程电位器S”。

液位的下限值对应于输出4mA，上限值对应于20mA。

侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

b 1.0 Mpa 实际工作压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度 l输出信号 4-20m A…二、组成JK-UHZ 系列磁浮子液位计包括：JK-UHZ 一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ 一1／3D 型插人浮球液位计，JK-UHZ 一1／3W 型保温式液位计，JK-UHZ 一1／3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。

JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ 系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

距液位计80mm 范围内无吸磁材料。

主体安装必须垂直，误差<3度。

测量范围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

UHZ磁翻板液位计的故障诊断和排除方法故障一：液位计显示不准确排除方法：1.首先检查液位计的安装是否正确，保证其与液体垂直安装，并固定牢固。

2.检查液位计的翻板是否完好。

若翻板损坏或变形，应更换新的翻板。

3.检查液位计的磁力系统是否受到外界磁场干扰。

若存在干扰，应将磁力系统重新校准或更换更强的磁力系统。

4.检查液位计的电源是否正常。

若电源电压不稳定或电池电量低，应调整电源或更换电池。

故障二：液位计不能正常翻板排除方法：1.检查液位计的翻板是否被障碍物阻塞，清除障碍物。

2.检查液位计的翻板悬挂系统是否松动或损坏，若发现问题，应修复或更换悬挂系统。

3.检查液位计的浮球是否正常运动，若浮球出现卡死或漏气现象，应修理或更换浮球。

4.检查液位计的磁力系统是否失灵，若失灵，应修理或更换磁力系统。

故障三：液位计显示不稳定或抖动排除方法：1.检查液体容器是否受到外界震动或振动，若有，应采取措施减小震动或振动。

2.检查液位计的支撑结构是否牢固，若存在松动或损坏，应进行修复或更换支撑结构。

3.检查液位计的传感器是否损坏或老化，若发现问题，应修理或更换传感器。

4.检查液位计的信号处理器是否正常工作，若信号处理器故障，应进行修理或更换。

故障四：液位计无法工作或没有输出信号排除方法：1.检查液位计的电源是否正常供电，若电源故障，应修理电源设备。

2.检查液位计的接线是否正确，确保连接可靠。

3.检查液位计的信号处理器是否正常工作，若故障，应进行修理或更换信号处理器。

4.检查液位计的输出模块电路是否正常工作，若存在故障，应修理或更换相应模块。

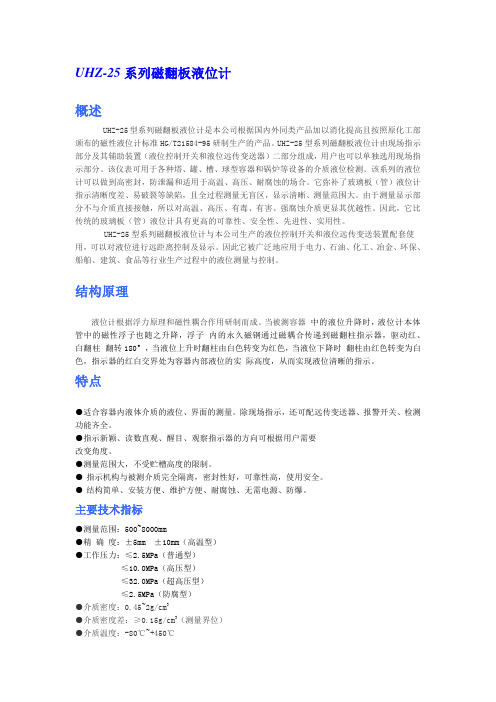

UHZ-25系列磁翻板液位计概述UHZ-25型系列磁翻板液位计是本公司根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。

UHZ-25型系列磁翻板液位计由现场指示部分及其辅助装置（液位控制开关和液位远传变送器）二部分组成，用户也可以单独选用现场指示部分。

该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。

该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。

它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。

由于测量显示部分不与介质直接接触，所以对高温、高压、有毒、有害、强腐蚀介质更显其优越性。

因此，它比传统的玻璃板（管）液位计具有更高的可靠性、安全性、先进性、实用性。

UHZ-25型系列磁翻板液位计与本公司生产的液位控制开关和液位远传变送装置配套使用，可以对液位进行远距离控制及显示。

因此它被广泛地应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

结构原理液位计根据浮力原理和磁性耦合作用研制而成。

当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

特点●适合容器内液体介质的液位、界面的测量。

除现场指示，还可配远传变送器、报警开关、检测功能齐全。

●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。

●测量范围大，不受贮槽高度的限制。

●指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。

●结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

主要技术指标●测量范围：500~8000mm●精确度：±5mm ±10mm（高温型）●工作压力：≤2.5MPa（普通型）≤10.0MPa（高压型）≤32.0MPa（超高压型）≤2.5MPa（防腐型）●介质密度：0.45~2g/cm3●介质密度差：≥0.15g/cm3（测量界位）●介质温度：-80℃~+450℃●介质粘度：≤0.4Pa.s ，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热夹套式液位计。

磁翻板液位计简介选型参数表侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

g 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度l 输出信号 4-20mA…二、组成JK-UHZ系列磁浮子液位计包括：JK-UHZ一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ一1／3D型插人浮球液位计，JK-UHZ一1／3W型保温式液位计，JK-UHZ一1／3J型耐强腐蚀液位计及配套装置XQ型上下限发讯器。

JK-UHZ系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

距液位计80mm范围内无吸磁材料。

主体安装必须垂直，误差<3度。

测量范围>4m时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

对于使用在带温介质上的液位计，严禁用保温材料包裹使用。

(一)、JK-UHZ一1型磁浮子翻板液位计(图一)1．1工作原理JK-UHZ一1型磁浮子翻板液位计：磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色，一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。

磁翻板液位计-百度百科
一、概述
JK-UHZ型磁翻板液位计是嘉可仪表在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。

磁翻板液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。

可以广泛运用于石油加工、市政、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

磁翻板液位计都有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

嘉可仪表JK-UHZ型磁翻板液位计型号齐全，有普通型磁翻板液位计、防腐型磁翻板液位计、伴热型磁翻板液位计、高温型磁翻板液位计、高压型磁翻板液位计、高温高压型磁翻板液位计、防爆型磁翻板液位计、顶装型磁翻板液位计、侧装型磁翻板液位计、电远传型磁翻板液位计、报警型磁翻板液位计等。

二、产品特点
1、适用于压力容器的液位测量，可实现现场指示、远传输出和控制报警等功能；
2、指示新颖，读数直观、醒目；
3、测量范围大，不受储罐高度限制；
4、可靠性高，使用稳定；
5、耐高温、高压；
6、结构简单，安装方便，维护费用低。

UHZ-10系列磁翻板液位计工作原理UHZ-10系列磁翻板液位计是北京金德创业测控技术有限公司在引进、改进国外同类液位计，结合本公司此类液位计长期销售中取得的经验的基础上，依照化工工业部标准HG/T21584-95开发、研制出的最新产品。

为保证产品的可靠性和技术上的优势，该仪表的所有关键部位均采用优质原材料或进口元器件。

该产品完全可代替国外同一类型产品，性能可靠、安全、实用，可适应对高温、高压、腐蚀性液位的测量。

工作原理金德公司UHZ-10系列磁翻板液位计可以视为压力容器的一部分。

以UHZ-10系列侧装式磁翻板液位计为例，液位计与容器通过侧法兰相连接，这样液位计中的变化实际与容器内液位变化是相一致的。

液位计腔内的柱状浮子与液位计外部的磁翻板和一关实际为一组磁性系统。

柱状浮子通过磁场影响翻板内的翻珠和开关内的磁性元件，从而将液位传递出去。

磁翻板是显示液位的部分。

磁翻板内的翻珠内装有柱状的磁钢，而所有翻珠均匀置于铝制的卡槽之中，当液位计中液位上升时，由于磁钢受浮子内磁场的影响带动翻珠由白色翻为红色；反之液位下降时，翻珠由红色翻为白色。

这样磁翻板在无需任何电源的情况下就可反应出容器内液位的变化。

传感器的作用是采样液位高低位置并转换成标准信号传送至控制室传感器实际由干簧管和电阻组成。

当浮子内磁钢位置变化后，磁场通过器壁带动传感器内干簧触点吸合。

干簧管吸合的位置决定回路的阻抗的大小，干簧管的通常位置为10mml组。

回路电阻的大小正好与液位的高低成正比，这样最后由置于传感器外壳内的变送器将电阻信号转换成标准的电流信号，送至控制室。

UHZ-10系列磁翻板液位计的优点1、结构简单、坚固牢靠、无需专门维护。

2、直接显示液位高低，不受被测液高温、易流动、易燃烧、有毒等特性的影响。

3、翻板工作无需电源，无需断开的情况下也能显示液位变化和报警。

4、可用于真空、高压、高温的环境，对密度低的液体也可适用。

5、耐腐蚀性能强，适用于大多数腐蚀性液体。
