磁翻板液位计数据表

UFC型-磁翻转液位计产品说明书天津智能流量仪表有限公司( 原天津市自动化仪表十四厂)( 原天津流量仪表厂)电话: 84590885 传真:UFC型——柱式球式定向反光磁翻转液位计UFC型柱式定向反光磁翻转液位计和球式磁翻转液位计, 适用于石油、化工、冶金、食品、酿酒、医药、化学纤维、化肥及环保电力给水等工业部门。

用以测量有压容器或开口容器内液体的液位, 液位计可就地直接指示液位亦可附加液位极限报警器和远传, 实现远距离液位报警和监控。

本液位计还具有能测量腐蚀性介质及高工作压力下的液位和常温下流动性差及两种不同比重液体介面的特点, 根据用户要求采用防腐金属材料或非金属材料制作的防腐型液位计及测量常温下流动性差而制作的带有蒸气加热的液位计和高压型液位计。

特别是UFC型柱式定向反光磁翻转液位计, 它有测量精度高, 磁效应高, 翻转灵活, 红、白两色不退色, 适宜在光线暗的场所应用, 夜间可观察等特点。

本液位计结构简单维修方便, 一般都采用不锈钢1Cr18Ni9Ti材料及各种耐腐材料, 本液位计被测介质与指示系统是分离的, 具有良好的密闭性。

仪表指示为红白两色的反光柱与球和以厘米、分米、米为单位的刻度指示盘, 指示明显醒目是本液位计独自特点。

工作原理在与容器连接的连通管内, 浮筒随管内的液面上升、下降从而反映容器的液位变化, 然后经过浮筒内的磁钢, 将液位的变化传输到红、白指示反光柱上。

液位上升时, 红半萤光柱连续翻向外面, 液位下降时, 白半反光柱连续翻向外面。

根据红半反光柱指示的液位高度读出具体数值。

技术数据及规格一、工作温度: 可测量-20℃~ +150℃和150℃~ 500℃范围内各种液体。

工作温度在-20℃~ -80℃范围内, 可选用保温夹套抽真空型二、介质粘度: ≤0.04Pa゜S介质粘度大, 但加温后可降低粘度的可考虑使用带蒸气加热套型或电热带型液位计。

三、防腐型液位计根据用户要求可采用聚氯乙烯PVC或玻璃钢及ABS工程塑料或无磁性的各种金属材料。

磁翻板液位计
1.应用
AMKUHZ系列磁性浮子液位计是基于磁耦合原理实际的新一代液位计，可以在高温、高压、高粘度和强腐蚀条件下，安全可靠地测量液位，读数直观，显示醒目，测量范围大。

配上磁性开关和液位远传变送器，可以实现液位（界位）的上、下限报警和控制及远距离检测和控制。

该系列产品广泛应用于电力、石油、化工、医药、冶金、环保、建筑、食品等行业工业过程中的液位测量和控制，可以直观显示各种塔、罐、槽、球形容器和锅炉设备内介质的液位。

2.特性及优势
1.可进行连续液位、界面测量，并提供用于监视和控制的模拟信号输出的极高精度的测量仪表；
2.独特的压磁传感器比传统的簧片发讯器的感应分辨率提高10倍以上；
3.基本结构包括装有信号处理的电子转换部件和装在不锈钢管内或非磁性材料管内的感应电子元件；
4.仪表可以整体安装在罐的顶部或通过罐侧引出管安装在它的上部；
5.感应电子元件可以测出由于液位变化而使磁性浮子上升或下降的位置；而由电子转换部件经微处理器处理成
二线制模拟信号输出；
6.因为装有电子部件的壳体安装在传感器管的末端并具有特殊的装配结构形式可在高温下应用；
7.输出标准的二线制4～2omA信号，用户很容易通过仪表上的三个按钮在现场调校液位实际的测量范围；
8.智能化的变送器被设计成很容易使用和校验。

4. 产品选型对照表。

侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

b 1.0 Mpa 实际工作压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度 l输出信号 4-20m A…二、组成JK-UHZ 系列磁浮子液位计包括：JK-UHZ 一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ 一1／3D 型插人浮球液位计，JK-UHZ 一1／3W 型保温式液位计，JK-UHZ 一1／3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。

JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ 系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

距液位计80mmX 围内无吸磁材料。

主体安装必须垂直，误差<3度。

测量X 围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

b 1.0 Mpa 实际工作压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度 l输出信号 4-20m A…二、组成JK-UHZ 系列磁浮子液位计包括：JK-UHZ 一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ 一1／3D 型插人浮球液位计，JK-UHZ 一1／3W 型保温式液位计，JK-UHZ 一1／3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。

JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ 系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

距液位计80mm 范围内无吸磁材料。

主体安装必须垂直，误差<3度。

测量范围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

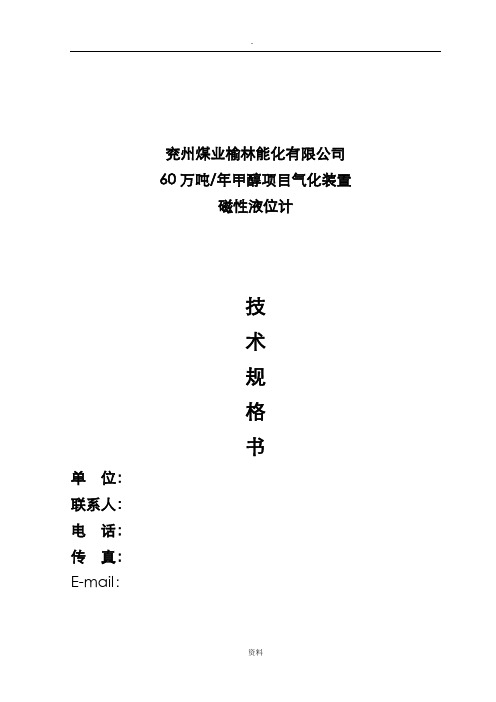

兖州煤业榆林能化有限公司60万吨/年甲醇项目气化装置磁性液位计技术规格书单位：联系人：电话：传真：E-mail：目录1. 总则 (3)2. 标准规范 (4)3. 供货及工作范围 (3)3.1 供货范围 (5)3.2 工作范围 (5)4. 技术要求 (6)5. 检验及试验 (7)6. 保证 (7)7. 售后服务 ..... (8)8. 偏差表 (8)9. 定货后供货商应提供的文件及进度表 (8)10. 交货期和交货方式 (9)1.总则1.1 总要求1.1.1本招标文件以及所附的规定和材料表是对兖矿榆林60万吨/年甲醇项目中气化所用液位计采购招标的最低要求。

1.1.2 供货商的任何偏差及修改都应在投标报价文件中清楚注明。

否则，我们将认为报价完全符合此招标文件及相关文件。

1.1.3 供货商必须严格遵循本技术规格书、液位计数据表进行设计和制造。

1.1.4 买方保留在合同签订时和签订后对本技术规格书提出补充和修改的权利，供货商在投标书中必须承诺予以无条件的响应和执行。

1.1.5 供货商提供的报价文件和资料应是中文的。

1.2 环境条件1.2.1气象条件榆阳区地处中温带、半干旱气候区，冬、春受蒙古寒流影响，雨水稀少，气候干燥寒冷，西北季风盛行，是主要风沙期；夏、秋两季雨量集中，气候温和多东南风。

1.2.2气候年平均气温8.80℃最热月平均气温24.00℃最冷月平均气温-9.30℃年平均最低气温 1.80℃极端最高气温38.6℃极端最低气温-32.7℃1.2.3气压年平均气压897.20hpa 极端最高气压920.4hpa极端最低气压875.7hpa 1.2.4湿度年平均相对湿度55%年平均水汽压7.60hpa年平均最大水汽压16.50hpa 1.2.5降水量年平均降水量399.8mm1.3 要求的优先顺序如果各种要求发生矛盾，应当遵循就高就严的要求：(1)技术协议(2)液位计的材料表、数据表(3)工程规定(4)国内、国际标准规范2. 标准规范除非特别规定，本项目采用以下标准规范的最新版:GB150 《钢制压力容器》GB2270 《不锈钢无缝钢管》GB5777 《无缝钢管超声波探伤方法》ZBY002 《仪器仪表运输贮存基本环境条件及试验方法》ZBY003 《仪器仪表包装通用技术条件》JB/T4709 《钢制压力容器焊接规程》JB4730 《压力容器无损检测》HG20537.1 《奥氏体不锈钢焊接钢管选用规定》HG20537.2 《化工装置用奥氏体不锈钢焊接钢管技术要求》HG20851 《钢制化工容器材料选用规定》HG20592 《钢制管法兰》HG20603 《钢制管法兰技术条件》HG20613 《钢制管法兰紧固件》HG20606—HG20612 《钢制管法兰垫片》若以上标准间存在冲突，应按较严格的执行。

KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。

可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。

该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。

全过程测量无盲区，显示醒目、读数直观，且测量范围大。

特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。

因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。

由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。

基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。

KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。

二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。

2)指示新颖，读数直观、醒目。

可根据用户方便改变观察角度。

3)测量范围大，不受储罐高度限制。

4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。

5)耐高温，可采用不褪色陶瓷翻柱。

6)结构简单，安装方便，维护费低。

三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。

HL1077系列磁翻板液位计使用说明书天津恒立远大仪表股份有限公司一、用途、特点及标记方法1、用途、特点：HL1077系列磁效应液位计适用于测量石油、化工和其它工业部门的有压容器或开口容器内易燃、易爆、有毒等液体介质的液位高度。

既能就地直接双色显示液位，也可附加液位上、下限位报警器和控制器。

实现对锅炉给水的自动化控制、报警和连锁功能。

还可以与HLR 型传感器组合，实现远传数模显示和输出4-20mA标准信号。

该产品结构简单、牢固、安全，可靠，显示醒目、直观、安装方便，使用寿命长，维护方便，接触介质部位件采用防腐材料(ICr18ni9Tl)，磁翻转显示器与介质隔离, 具有连续显示效果，可视距离远和角度范围宽。

2、标记方法：HL1077-C 型侧装式磁翻板液位计HL1077-D 型顶装式磁翻板液位计HL1077-N 型内浮子式磁翻板液位计HL1077-R 型插入式磁翻板液位计二、工作原理在与容器连接的连管内，浮子随液面的上升或下降，由于磁耦合作用,使双色显示器同步显示液位的高低变化。

一般红色直接表示液位的高度值。

见图1三、规格及技术数据：1、测量范围：普通型：500-6000mm(任选)：锅炉专用型：300、330、440、500、600、1000mm。

2、测量精度：±2.5mm。

3、额定工作介质温度：-70~400℃4、工作压力：PN1.6、2.5、4.0、6.4、10.0、16.0MPa5、介质密度：≥0.45g/cm36、介质密度差：≤0.15g/cm37、介质粘度：≤10-m2/s8、水位跟随速度：300mm/min四、安装方法及尺寸：L为仪表量程，即上下接管中心孔距，为500-6000mm(＞6000mm 协商)。

法兰尺寸见图2。

当PN为.6MPa，DN25时，按GB9119.4-88或JB82-59，当为PN4.0以上时，按GB9123、19-88或JB82-59凸面法兰。

顶装型法兰：见图3所示。

磁翻板液位计简介选型参数表侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

g 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度l 输出信号 4-20mA…二、组成JK-UHZ系列磁浮子液位计包括：JK-UHZ一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ一1／3D型插人浮球液位计，JK-UHZ一1／3W型保温式液位计，JK-UHZ一1／3J型耐强腐蚀液位计及配套装置XQ型上下限发讯器。

JK-UHZ系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

距液位计80mm范围内无吸磁材料。

主体安装必须垂直，误差<3度。

测量范围>4m时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

对于使用在带温介质上的液位计，严禁用保温材料包裹使用。

(一)、JK-UHZ一1型磁浮子翻板液位计(图一)1．1工作原理JK-UHZ一1型磁浮子翻板液位计：磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色，一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。
