FR70磁翻板液位计选型样本

磁翻板液位计选型手册摘要：I.磁翻板液位计简介A.定义与工作原理B.应用范围II.磁翻板液位计选型的重要性A.选型对于工业生产的影响B.选型的注意事项III.磁翻板液位计选型因素A.测量范围B.测量精度C.介质密度D.工作温度E.防护等级IV.磁翻板液位计选型建议A.根据实际工况选择B.考虑设备兼容性C.注重性价比V.结论正文：磁翻板液位计选型手册磁翻板液位计是一种常用的液位测量仪器，其工作原理是利用浮力原理和磁耦合技术，通过浮球的上下移动来反映液位的高低。

磁翻板液位计具有结构简单、安装方便、测量范围广等特点，被广泛应用于石油、化工、电力等领域。

在工业生产中，选择合适的磁翻板液位计对于保证生产过程的稳定性和安全性至关重要。

因此，在进行磁翻板液位计选型时，需要充分考虑各种因素，以确保选型的准确性和合理性。

首先，要考虑磁翻板液位计的测量范围。

根据实际工况，选择合适的测量范围可以保证液位计的测量精度，避免因测量范围过大或过小而导致的测量误差。

其次，测量精度也是选型的关键因素。

磁翻板液位计的测量精度直接影响到生产过程的监控效果，因此需要根据实际需求选择合适的测量精度。

此外，介质密度、工作温度和防护等级也是磁翻板液位计选型的重要因素。

在选择磁翻板液位计时，需要确保其适用于所测介质的密度、工作温度等条件，同时要考虑磁翻板液位计的防护等级，以保证其在恶劣环境下的使用寿命和稳定性。

在磁翻板液位计选型过程中，还需要考虑设备兼容性。

在实际应用中，磁翻板液位计往往与其他设备连接使用，因此需要确保其与其他设备的接口兼容，以保证整个生产系统的正常运行。

总之，在磁翻板液位计选型时，需要充分考虑各种因素，结合实际情况进行综合分析。

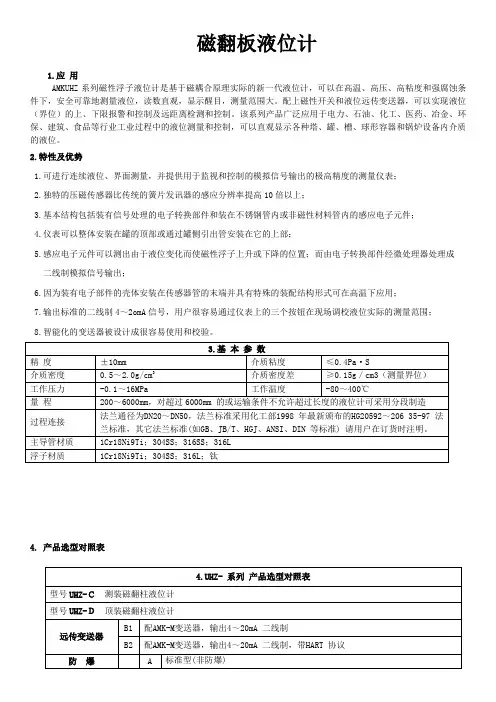

磁翻板液位计
1.应用
AMKUHZ系列磁性浮子液位计是基于磁耦合原理实际的新一代液位计，可以在高温、高压、高粘度和强腐蚀条件下，安全可靠地测量液位，读数直观，显示醒目，测量范围大。

配上磁性开关和液位远传变送器，可以实现液位（界位）的上、下限报警和控制及远距离检测和控制。

该系列产品广泛应用于电力、石油、化工、医药、冶金、环保、建筑、食品等行业工业过程中的液位测量和控制，可以直观显示各种塔、罐、槽、球形容器和锅炉设备内介质的液位。

2.特性及优势
1.可进行连续液位、界面测量，并提供用于监视和控制的模拟信号输出的极高精度的测量仪表；
2.独特的压磁传感器比传统的簧片发讯器的感应分辨率提高10倍以上；
3.基本结构包括装有信号处理的电子转换部件和装在不锈钢管内或非磁性材料管内的感应电子元件；
4.仪表可以整体安装在罐的顶部或通过罐侧引出管安装在它的上部；
5.感应电子元件可以测出由于液位变化而使磁性浮子上升或下降的位置；而由电子转换部件经微处理器处理成
二线制模拟信号输出；
6.因为装有电子部件的壳体安装在传感器管的末端并具有特殊的装配结构形式可在高温下应用；
7.输出标准的二线制4～2omA信号，用户很容易通过仪表上的三个按钮在现场调校液位实际的测量范围；
8.智能化的变送器被设计成很容易使用和校验。

4. 产品选型对照表。

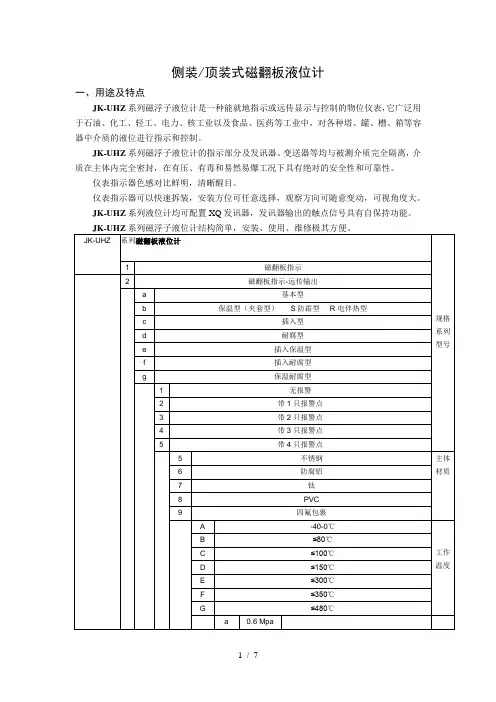

侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

b 1.0 Mpa 实际工作压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度 l输出信号 4-20m A…二、组成JK-UHZ 系列磁浮子液位计包括：JK-UHZ 一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ 一1／3D 型插人浮球液位计，JK-UHZ 一1／3W 型保温式液位计，JK-UHZ 一1／3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。

JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ 系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

距液位计80mmX 围内无吸磁材料。

主体安装必须垂直，误差<3度。

测量X 围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

磁性翻板液位计磁性翻板液位计安装于桶槽外侧延长管上，桶槽内部的液位能由翻板指示器清楚得知。

旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位掌控。

目录基本信息产品选购产品使用考虑因素产品维护注意要点基本信息磁性翻板液位计安装于桶槽外侧延长管上，桶槽内部的液位能由翻板指示器清楚得知。

旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位掌控。

该液位计是具有牢靠的安全性仪表。

由于具有磁性藕合隔离器密闭结构。

尤其适用于易燃、易爆和腐蚀有毒液位检测。

从而使原多而杂环境的液位检测手段变得简单和牢靠安全。

液位计具有就地显示的直读式特性。

不需多组液位计组合。

有着单体进行全量程测量。

设备少开孔，显示清楚，标志醒目，读数直观等优点。

当液位计直接配带显示仪时可省去该系统信号检测的中心变送从而提高其传输精度。

磁性翻柱液位计结构原理：液位计依据浮力原理和磁性耦合作用原理工作的。

当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

产品选购本产品又称磁性液位计,磁翻柱液位计,磁浮子液位计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点.有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称为远传型磁翻板液位计.制作磁翻板液位计的工艺虽然很简单,但磁翻板液位计作为计量仪表,特别是远传型磁翻板液位计，假如未经质监局审核,没有生产许可证,产量是难以得到保证的.因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家,价格可能略高一点,但产量有保证,售后服务有保证。

磁性翻板液位计选型要点液位计技术指标一、顶装型和侧装型的选择。

根据安装方式的不同，磁性翻板液位计分为侧装磁性翻板液位计和顶装型磁性翻板液位计，通常比较常见的是采用侧装，但是若遇到放置于地下一、顶装型和侧装型的选择。

根据安装方式的不同，磁性翻板液位计分为侧装磁性翻板液位计和顶装型磁性翻板液位计，通常比较常见的是采用侧装，但是若遇到放置于地下的储罐时，为了便于安装需选择顶装型磁性翻板液位计。

二、远传和防爆型的选择。

磁性翻板液位计除了可以实现现场就地显示功能外，通过配备干簧管远传变送器或磁开关，可实现远程控制功能，若现场工况恶劣具有爆炸性环境，还需配置防爆型。

三、保温性产品的选择。

另外根据不同的工况在北方地区的冬季或者测量现场有经常性低温状况时，我们就需要选择保温型的产品，保温型的产品主要有三种真空夹套保温型、蒸汽夹套保温、电加热保温，其中电加热方式安装相对灵活，蒸汽夹套保温型则需要配套有相应的加热蒸汽。

四、而遇到腐蚀性的介质测量时，则需要考虑选用防腐型的产品，防腐型的产品也有多种类型，比如PP材质、PVC材质、四氟内衬材质，其中四氟内衬防腐的效果可以，但是加工工艺复杂，价格略高于其它产品。

五、配套装置的选择。

另外一些配套装置的选择对于后期维护也非常有用，比如，用户可选择带有排空阀和排污阀的产品，因为使用过程中难免会出现导管内腔受到测量介质脏垢的吸附，影响磁浮子的正常运行，这时如果有排污阀便可以通过内腔的清洗轻松解决问题。

六、计为系列磁性翻板液位计的型号选择。

Flap-11系列磁性翻板液位计主要分为四大型号，其中包含Flap-11A标准型、Flap-11S经济型、Flap-11C塑料型以及Flap-11P内衬型。

以上四种型号的结构相同，由①指示器、②磁浮子、③浮筒、④连接法兰、⑤排污阀组成。

仪器网-专业分析仪器服务平台,实验室仪器设备交易网,仪器行业专业网络宣传媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

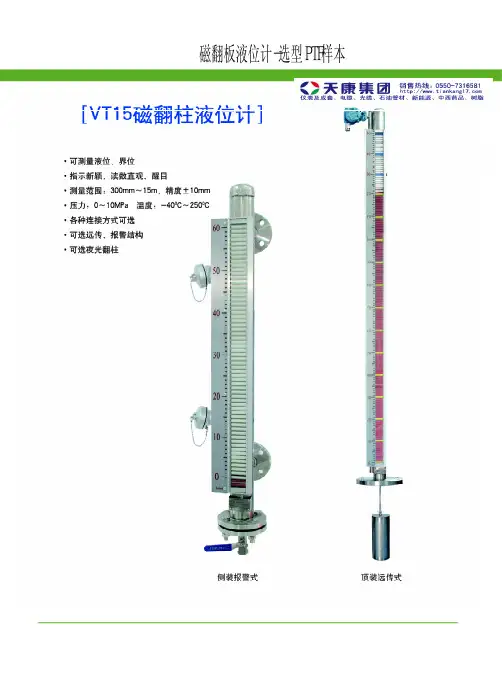

磁翻板液位计－选型ＰＴＦ样本VT15 磁翻柱液位计VT15 磁翻柱液位计一、产品概述槽球形容器和锅 VT15型磁翻柱液位计可用于检测各种塔罐， 炉等设备的介质液位、 界位。

弥补了玻璃板(管)式液位计指示不清 晰， 易破碎等不足。

不受高低温度剧变影响， 全过程测量无盲区。

显 示醒目， 读数直观， 且测量范围大。

它既可就地显示， 也可远传输出 它广泛用于电力、 石油化工、 冶金、 环保、 和控制报警等多种功能。

船舶、 食品等行业的生产过程中的液位测量与控制。

二、主要特点●翻柱外壳采用 ABS、尼龙及高温陶瓷、不褪色、耐高温 可测量液位，界位 指示新颖，读数直观、醒目 测量范围大，不受其它槽高度限制 指示机构与被测介质完全隔离， 因而密封性好， 可靠性高， 使用安全 结构简单，安装方便，维护费用低 耐腐蚀，防爆 采用夜光翻柱，夜间无灯光环境下，可直观读数●●●●●●●三、工作原理液位计根据浮力原理和磁性耦合作用研制而成， 当被测容器中的液位升降时， 液位计主导管中的浮 子也随之升降， 浮子内的永久磁铁通过磁耦合传递到现场指示器， 推出红、 白翻转180° 当液位上升时翻 ， 柱由白色转为红色， 当液位下降时， 翻柱由红色转为白色， 指示器的红、 白界位处为容器内介质液位的实 际高度， 从而实现液位的测量。

四、技术参数1.就地指示●测量范围：300～15000mm 测量精度：± 10mm 工作压力：0-10MPa 工作温度：-40～250℃ 介质密度：≥ 450kg/m 3 介质密度差：≥ 150kg/m 3 介质粘度：≤ 150cp 接液材质：不锈钢(1Cr18Ni9Ti) 连接过程：侧装式 顶装式 夹套法兰 HG20592-97 DN20 HG20592 － 97 HG20592 － 97 PN4.0 PN1.6 PN1.6 DN100 DN15●●●●●●●●2.远传装置●供电电源：12.5～36VDC 输出信号：4-20mADC 或 Hart 协议 环境温度：-40～60℃ 防爆类型：本安型：Exia Ⅱ CT4 防护等级：IP65 触点容量：220VAC/1A 输出形式：常开常闭触点 报警精度± 5mm 供电电源：24VDC 或 220VAC 隔爆型：Exd Ⅱ BT4●●●●3.控制报警开关●●●●五、外形安装尺寸就地型远传、报警型VT15 磁翻柱液位计夹套型顶装型六、电气连接常开( 一般) 常闭( 可选) 去掉安全栅即为普通型、隔爆型接线 报警开关接线图七、选型指南VT1510 20 A B S S1 S2 F V 磁翻柱液位计 类型 普通侧装式 普通顶装式 测量方式 液位 界位 接液材质 1Cr18Ni9Ti 316 316L 聚四氟乙烯衬里 PVC 塑料 远传装置 O C H 无远传 4-20mA输出 Hart协议输出 翻柱材料 D E T 1 2 3 4 5 6 7 0 1 2 3 N I d G H VT15ABS(≤ 120℃） 尼龙（≤ 200℃） 陶瓷（≤ 300℃） 压力级别 PN0.6 MPa PN1.0MPa PN1.6MPa PN2.5 MPa PN4.0MPa PN6.3MPa PN10MPa 报警方式 无报警 带上限报警 带下限报警 带上下限报警 防爆类型 普通型 本安型 隔爆型 附加结构 防霜型 带蒸汽夹套 PN ≤ 0.6MPa 30 40 旁通管侧装顶部显示 旁通管侧装底部显示 50 内浮子底部显示。

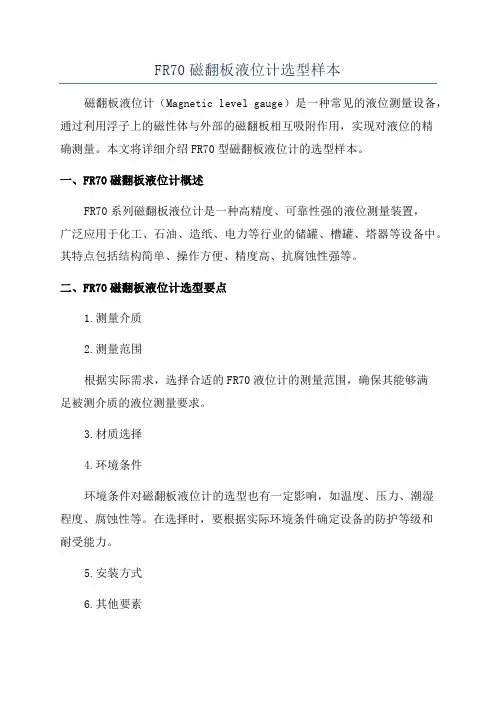

FR70磁翻板液位计选型样本磁翻板液位计（Magnetic level gauge）是一种常见的液位测量设备，通过利用浮子上的磁性体与外部的磁翻板相互吸附作用，实现对液位的精确测量。

本文将详细介绍FR70型磁翻板液位计的选型样本。

一、FR70磁翻板液位计概述FR70系列磁翻板液位计是一种高精度、可靠性强的液位测量装置，广泛应用于化工、石油、造纸、电力等行业的储罐、槽罐、塔器等设备中。

其特点包括结构简单、操作方便、精度高、抗腐蚀性强等。

二、FR70磁翻板液位计选型要点1.测量介质2.测量范围根据实际需求，选择合适的FR70液位计的测量范围，确保其能够满足被测介质的液位测量要求。

3.材质选择4.环境条件环境条件对磁翻板液位计的选型也有一定影响，如温度、压力、潮湿程度、腐蚀性等。

在选择时，要根据实际环境条件确定设备的防护等级和耐受能力。

5.安装方式6.其他要素在选型时还需考虑其他因素，如精度要求、耐压能力、抗震性、易维修等。

型号：FR70测量范围：0-10m材质：316不锈钢环境温度：-20°C～＋80°C环境压力：0～4MPa安装方式：侧装式精度：±5mm耐压能力：20MPa特点：结构简单，可靠性高，适用于各种液体测量。

四、总结FR70磁翻板液位计是一种高精度、可靠性强的液位测量设备，广泛应用于各个行业中。

在选型时需考虑被测介质的性质、测量范围、材质选择、环境条件、安装方式等因素。

通过合理的选型，可以确保磁翻板液位计在实际应用中能够达到理想的测量效果。

磁翻板液位计简介选型参数表侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

g 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度l 输出信号 4-20mA…二、组成JK-UHZ系列磁浮子液位计包括：JK-UHZ一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ一1／3D型插人浮球液位计，JK-UHZ一1／3W型保温式液位计，JK-UHZ一1／3J型耐强腐蚀液位计及配套装置XQ型上下限发讯器。

JK-UHZ系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

距液位计80mm范围内无吸磁材料。

主体安装必须垂直，误差<3度。

测量范围>4m时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

对于使用在带温介质上的液位计，严禁用保温材料包裹使用。

(一)、JK-UHZ一1型磁浮子翻板液位计(图一)1．1工作原理JK-UHZ一1型磁浮子翻板液位计：磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色，一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。

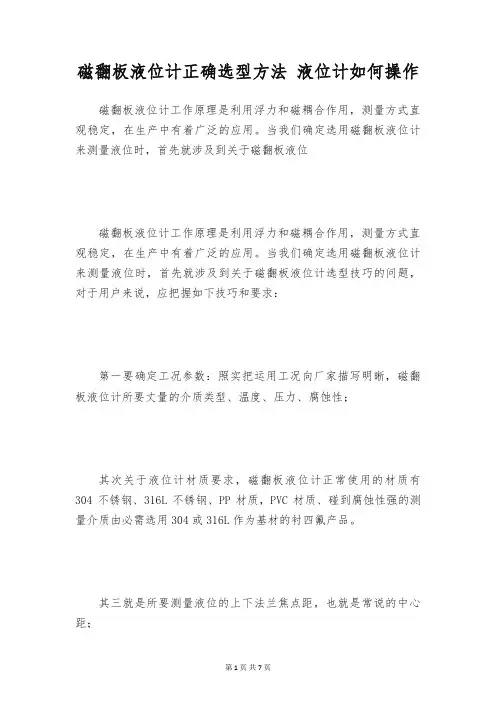

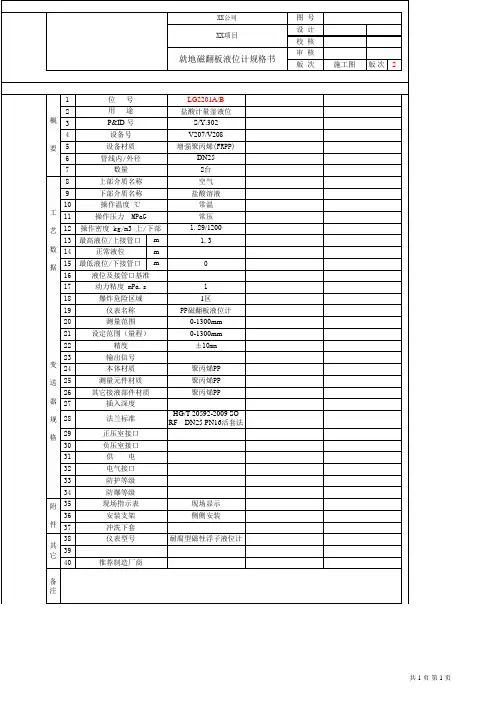

磁翻板液位计正确选型方法液位计如何操作磁翻板液位计工作原理是利用浮力和磁耦合作用，测量方式直观稳定，在生产中有着广泛的应用。

当我们确定选用磁翻板液位计来测量液位时，首先就涉及到关于磁翻板液位磁翻板液位计工作原理是利用浮力和磁耦合作用，测量方式直观稳定，在生产中有着广泛的应用。

当我们确定选用磁翻板液位计来测量液位时，首先就涉及到关于磁翻板液位计选型技巧的问题，对于用户来说，应把握如下技巧和要求：第一要确定工况参数：照实把运用工况向厂家描写明晰，磁翻板液位计所要丈量的介质类型、温度、压力、腐蚀性；其次关于液位计材质要求，磁翻板液位计正常使用的材质有304不锈钢、316L不锈钢、PP材质，PVC材质、碰到腐蚀性强的测量介质由必需选用304或316L作为基材的衬四氟产品。

其三就是所要测量液位的上下法兰焦点距，也就是常说的中心距；其四是关于液位计安装时要选用的法兰规格尺寸大小；其五则是要安装方式，是选择侧装还是顶面安装；其六则是否要求配置4—20mA远传输入以及是否需要带高上限报警开关、几个开关等。

以上即为用户在选择时正常需要清楚的六个方面，对于有特别要求需要供应定制的用户在于生产厂家沟通时另行提出，比如有的单位测量的是低温易凝固的液体，则需要对液位计进行加温或保温。

总的说来，在用户选型阶段确定要对于自已投产的磁翻板液位计安装方式和要达到功能有一个清楚的定位，假如是考虑不周，很可能会对以后的使用产生影响，也会影响厂家的产品报价及供货。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

近年来随着工业行业的快速进展，仪表给工业生产提高了便捷智能化。

侧装/ 顶装式磁翻板液位计一、用途及特点JK-UHZ 系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ 系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ 系列液位计均可配置 XQ 发讯器，发讯器输出的触点信号具有自保持功能。

JK-UHZ 系列磁浮子液位计结构简单，安装、使用、维修极其方便。

b 1.0 Mpa实际 工作 压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf6.3 Mpag10 Mpah 16 Mpai22 Mpaj32 Mpal 介质比重 （g/ ㎡）l测量长度 l输出信号 4-20mA ⋯、组成JK-UHZ 系列磁浮子液位计包括： JK-UHZ 一 1 型磁浮子翻板液位计， JK-UHZ--3 型电 远传液位计， JK-UHZ 一 1／ 3D 型插人浮球液位计， JK-UHZ 一 1／3W 型保温式液位计， JK-UHZ 一 1／3J 型耐强腐蚀液位计及配套装置 XQ 型上下限发讯器。

JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体（与容器相通 ），随被测介质液位的升降而上下浮动， 利用磁浮子的磁性组件吸引指示器的翻板指示器来直接醒目地浮子运动方向翻转，翻板一面红色，一面黑色，红色表 示液相部分，黑色表示气相部分，红黑界线为被测介质 液位高度。

指示出被测容器的液位变化。

三、安装（见 JK-UHZ 系列安装示意图 ）要求：首先查看液位 计标牌数据与订货要否相符。

距液位计 80mm 围无吸磁材料。

主体安装必须垂直，误差 <3 度。

磁翻板液位计百科名片磁翻板液位计是根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。

该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。

概述铭宇自控设备有限公司磁翻板液位计该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。

该系列的液位计可以做到高磁翻板液位计密封，防泄漏和适用于高温、高压、耐腐蚀的场合。

它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。

磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti 衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有优秀的可靠性和抗腐蚀性能原理磁性浮子液位计（也可称为磁翻板液位计）根据浮力原理和磁性耦合作用研制而成。

当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

技术参数测量范围：300~12500mm精确度：指示±10mm测量原理：浮力原理、磁耦合传感技术磁翻板液位计测量介质：各种液体及腐蚀、易燃易爆液体介质输出形式：现场显示、报警、变送器输出工作压力：≤6.3Mpa介质温度：≤450℃介质密度：≥0.45g/cm3介质粘度：≤0.15pa·s防爆等级：Exd Ⅱ BT6.ExiacT6防护等级：IP66材质：各种牌号不锈钢、PVC等连接方式：法兰DN20、DN25（松套）安装方式：侧装使用磁翻板液位计位计可直接用来观察各种容器内介质的液位高度。

它适用于石油、化工等工业领域的液位指示，该液位计结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。

资料内容仅供您学习参考，如有不当旦目录侧装式磁翻板液位计1、功能与适用范围2、工作原理3、特点4、王要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护&订货须知_ .顶装式磁翻板液位计、1、功能与适用范围2、工作原理3、特点4、王要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护者侵权，请联系改正或者删除。

8、订货须知三、液位计配套仪表1、概述2、主要技术参数3、外形结构4、调试2、主要技术参数a>精度：（L>1000 mm) ±1.5 % F.S: (L<1000mm) ± 2.5 F.Sb、测量范围: :300 一6000mmc、输出信号: :二线制4—20mAD Cd、工作温度: :-10 C 〜+80 Ce、传输距离: :1000 m(4 —20mA^线横截面》0.8mm)f、出线接口螺纹：M20*1.5内螺纹g、防护等级: :IP65h、防爆等级: :dllBT4 —6iallCT4 —6资料内容仅供您学习参考，如有不当目93、 外形结构注：a 、与一起选型订货b 、接线盒型式与安装型式任选但要注明 4、 调试a 、整体调试：因型液位计出厂时经调校合格后用抱箍 固定在一起，用户安装前可进行整体调试（移动磁性浮子组 件，使显示器显示位置应与变送器输出相对应）。

b 、单独调试：可将变送器从型液位计上拆下，用磁钢处于 变送器的零位标记处，此时输出应为4mA 再把磁钢置于满 度标记，此时输出为20mA,若零位满度超差，即可调节零 位电位器和量程电位器，重复调整直到达到符合技术条件为 止，调好后要重新牢固在液位计主体管外侧必须注意液位计 的下连接法兰中心线必须对准显示器刻度标尺的零位和变送 器输出零位标记处。

3、安装完毕后，需对显示器的翻柱用磁钢引导一次使零 位以上显示为白色，零位以下显示为红色。

八、订货须知2者侵权，请联系改正或者删除。

磁翻板液位计选型手册
感谢您的需求。

以下是磁翻板液位计选型手册的一些基本要点：
1. 产品概述：介绍磁翻板液位计的基本工作原理和适用场景。

2. 产品特点：列举磁翻板液位计的特点，比如精度高、可靠性强、适用于高温高压环境等。

3. 技术参数：列出磁翻板液位计的技术参数，包括测量范围、压力范围、温度范围、精度等。

4. 型号选择：根据不同的应用场景和需求，介绍不同型号磁翻板液位计的特点和适用范围，帮助用户选择合适的产品。

5. 安装指南：提供磁翻板液位计的安装指南，包括安装位置选择、固定方式、连接方式等。

6. 使用说明：详细介绍磁翻板液位计的使用方法，包括启动和停止、调整操作参数、维护保养等。

7. 故障排除：提供常见故障及解决方法，帮助用户能够快速排除故障。

8. 安全注意事项：强调磁翻板液位计在使用和维护过程中的注意事项，并且提供必要的安全防护措施。

9. 常见应用案例：列举磁翻板液位计在不同行业的应用案例，
帮助用户更好地了解产品在实际场景中的使用效果。

10. 售后服务：介绍厂商的售后服务政策，包括保修期限、技术支持等，以提供用户满意的售后服务。

希望以上信息能够帮助您更好地了解磁翻板液位计选型手册的一般内容。

如果您需要更详细的手册，请向液位计厂商索取。

目录一、侧装式磁翻板液位计l、功能与适用范围2、工作原理3、主要技术参数4、结构与外型尺寸5、应用须知6、安装使用与维护7、订货须知二、顶装式磁翻板液位计l、功能与适用范围2、工作原理3、特点4、主要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护8、订货须知三、—UB系列液位计配套仪表l、概述2、主要技术参数3、外形结构4、调试5、远传接线方式3、外形结构注：a、与—D/C一起选型订货b、接线盒型式与安装型式任选但要注明4、调试a、整体调试：因UB与—C／D型磁性浮球液位计出厂时经调校合格后用抱箍固定在一起，用户安装前可进行整体调试(移动磁性浮子组件，使显示器显示位置应与变送器输出相对应)。

b、单独调试：可将变送器从—C／D型液位计上拆下，用磁钢处于变送器的零位标记处，此时输出应为4mA。

再把磁钢置于满度标记，此时输出为20 mA，若零位满度超差，即可调节零位电位器和量程电位器，反复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧必须注意液位计的下连接法兰中心线必须对准显示器刻度标尺的零位和变送器输出零位标记处。

5、远传变送器接线方式温馨提示：本公司物位仪表部，每年会不定期的对产品的性能及外观进行优化，有可能同样的型号产品的外形细节，包装或附件有少许出入，具体请与我公司销售人员联系。

95、工作温度6、材质要求介质密度7、法兰标准及连接形式系列液位计配套仪表一、液位计远传变送器l、概述该变送器作为本厂磁翻板液位计的配套仪表，用抱箍带将变送器的传感部分固定在磁性浮子液位计的主体管外侧，使其处于液位计同一磁藕合系统中，利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用，将液面的变化转换为电阻信号输出。

该电阻信号经过电路模块转换为二线制的4—20mA输出，该信号直接与本厂的智能型数显仪表配套，实现对液位远距检测和控制。

2、主要技术参数a、精度：±10mmb、测量范围：300一6000mmc、输出信号：二线制4—20mAD．Cd、工作温度：-10℃～+80℃e、传输距离：1000 m(4—20mA导线横截面≥0.8mm2)f、出线接口螺纹：M20*1.5内螺纹g、防护等级：IP65h、防爆等级：dIIBT4—6 iaIICT4—68侧装式磁翻板液位计一、功能与适用范围侧装式磁性翻板液位计(以下简称液位计)。

磁翻板液位计适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。

根据在容器中安装位置的不同，提供侧装和顶装两种形式。

根据工作介质不同，提供不锈钢和ABS 、PP-R 工程塑料三种材质，其中ABS 、PP-R 材质适用于酸、碱等腐蚀性介质。

特点1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。

2、配上下限开关输出，可实现远距报警，限位控制。

3、配变送器可实现液位远距报指示，检测与控制。

结构及工作原理1、基本型根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。

2、电远传在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA 或4～20mA 的标准信号输出，与显示仪表或计算机连接，达到远传目的。

3、上下限开关输出在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。

系统构成及接线1、上下限开关输出由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。

2、电远传由测量单元和变送单元两部分组成。

3、本安防爆a 带本安防爆，上、下限开关输出型防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。

如用户需更多触点可特殊设计订货。

(图三b 带本安防爆远传型适合使用于∏类电气设备(工厂用、C 级气体，最高表面温度组别T4(135℃。

(图四c 使用注意事项①变送器外壳设有外接地，用户使用时必须可靠接地。

②安全栅的使用应遵守有关使用说明内容。

③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m ，电缆允许分布电容为0.8μF用户自备法兰主要技术指标型号说明。
