电磁环境- 机场环境测试方案MH XXX-2006民用航空地面无线电台(站)电磁环境测试规范 (征求意见稿) 2006-xx-xx发布Methods of measurement for electromagnetic environmentof civil aeronautical ground radio stations1. 引言民用航空地面无线电台(站)是指使用民用航空无线电频率，用于航空无线电导航者航空移动业务的地面固定无线电台(站)。
来自非航空业务的各类无线电设备，高或压输电线，电气化铁路，工业、科学和医疗设备，家用电器等引起的有源干扰和无线电台(站)周围地形地物的反射或再辐射，可能会对民用航空地面无线电台(站)造成有害干扰。
国家和有关部门已为民用航空地面无线电台(站)电磁环境制定了标准。
为保证民用航空地面无线电台(站)电磁环境测试的准确性和统一性;减小测试过程中的不确定性，以及不同测试单位间测试结果的差异，特制定本规范。
2. 目的和适用范围本规范用来测试民用航空地面无线电台(站)的电磁环境是否满足相关电磁兼容性标准要求。
本规范明确了测试仪器、测试方法和数据处理方法，以保证测试的一致性和准确性。
本规范适用于民用航空地面无线电台(站)电磁环境的测量，频率从150千赫兹,16吉赫兹。
3. 引用标准GB/T4365 电磁兼容术语GB 6364 航空无线电导航台(站)电磁环境要求GB/T6113.2 无线电干扰和抗扰度测量方法GB 3907 工业无线电干扰基本测量方法GJB 152A 军用设备和分系统电磁发射和敏感度测量MH XXX-2006GB/T15658 城市无线电噪声测量方法GB/T6113 无线电干扰和抗扰度测量设备规范GB/T 6833.7 电子测量仪器电磁兼容性试验规范非工作状态磁场干扰试验GB/T 6833.8 电子测量仪器电磁兼容性试验规范工作状态磁场干扰试验GB/T 6833.9 电子测量仪器电磁兼容性试验规范传导干扰试验GB/T 6833.10 电子测量仪器电磁兼容性试验规范辐射干扰试验GB/T 13622 无线电管理术语MH 4001.1 甚高频地空通信地面设备通用规范第1部分:甚高频设备技术要求4. 名词术语4.1. 航空无线电导航业务 aeronautical radionavigation service用于航空器飞行和航空器安全运行的无线电导航业务。

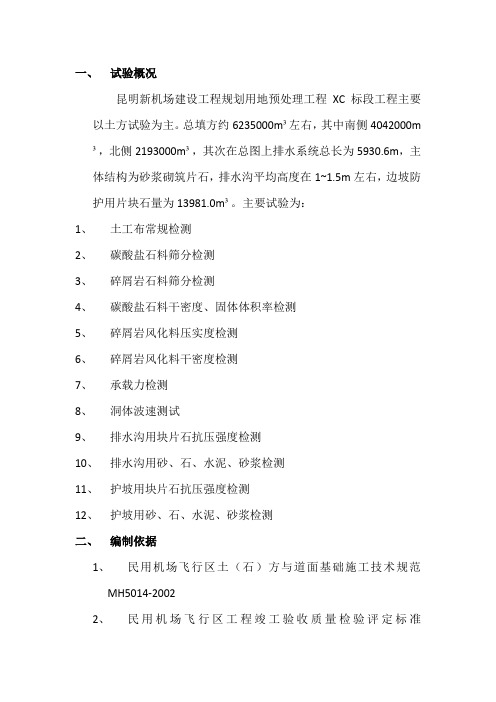

一、试验概况昆明新机场建设工程规划用地预处理工程XC标段工程主要以土方试验为主。
总填方约6235000m³左右，其中南侧4042000m ³，北侧2193000m³，其次在总图上排水系统总长为5930.6m，主体结构为砂浆砌筑片石，排水沟平均高度在1~1.5m左右，边坡防护用片块石量为13981.0m³。
主要试验为：1、土工布常规检测2、碳酸盐石料筛分检测3、碎屑岩石料筛分检测4、碳酸盐石料干密度、固体体积率检测5、碎屑岩风化料压实度检测6、碎屑岩风化料干密度检测7、承载力检测8、洞体波速测试9、排水沟用块片石抗压强度检测10、排水沟用砂、石、水泥、砂浆检测11、护坡用块片石抗压强度检测12、护坡用砂、石、水泥、砂浆检测二、编制依据1、民用机场飞行区土（石）方与道面基础施工技术规范MH5014-20022、民用机场飞行区工程竣工验收质量检验评定标准MH5007-20003、公路土工试验规程JTG E40-20074、公路工程集料试验规程JTG E42-20055、土工试验方法标准GB/T50123-19996、建筑用砂GB/T14684-20017、建筑用碎石、卵石GB/T14685-20018、烧结普通砖GB5101-20039、通用硅酸盐水泥GB175-200710、建筑砂浆评定JTJ70-90三、编制目的根据图纸及设计文件的要求对施工质量进行控制四、质量控制措施本工程除了施工单位根据规范对施工质量进行检验外，还专门对施工单位检测数量的30%由监理单位监督由北京中企卓创科技发展有限公司进行抽检，在施工单位及抽检单位检测数据同时合格的情况下才可以进入下一道工序的施工。
针对本工程对施工质量进行以下控制：1、盲沟用土工布：对土工布进行自检、抽检，根据设计文件进行质量控制，本土公布单位质量不低于300g㎡，抗拉强度不小于6KN/m，渗透系数为5×10-2~5×10-1cm/s，同时满足以上指标方可报监理单位审批后方可使用。
机场航站楼各功能区域照明检测及分析首先是航站楼的入口区域。
入口区域既是旅客进入航站楼的地方，也是航站楼与外界环境相连的重要区域。
因此，入口区域的照明应该充分考虑到两个方面。
一方面，入口区域需要有足够的亮度，以便旅客能够清晰地看到标识、指示牌等，并且能够识别人脸等细节。
另一方面，入口区域需要与外界环境相协调，以便在夜晚能够显得温馨而吸引人。
因此，我建议在入口区域使用高功率的LED灯，在亮度和色温上进行合适的调整，以适应不同的需求。
接下来是航站楼的候机大厅。
候机大厅是旅客等待登机的区域，也是旅客与各个功能区域连接的枢纽地带。
因此，候机大厅的照明需要考虑到两个方面。
一方面，候机大厅需要提供舒适的环境，以便旅客能够休息和放松。
因此，照明应该柔和而均匀，避免过亮或过暗的情况。
另一方面，候机大厅需要满足信息传递的需求。
因此，在屏幕和广告牌等区域需要更高的亮度和对比度，以便旅客能够清晰地看到内容。
然后是航站楼的商业区域。
商业区域是旅客购物、用餐和休闲的区域。
因此，商业区域的照明应该充分考虑到两个方面。
一方面，商业区域需要吸引人和提供愉悦的购物体验。
因此，照明应该有足够的亮度，以便吸引人们的注意力，并能够显示商品的真实颜色。
另一方面，商业区域还需要提供舒适的环境，以便旅客可以愉快地购物。
因此，我建议在商业区域使用调光灯具，以便根据不同的需求调整亮度和色温。
最后是航站楼的公共区域。
公共区域包括走廊、楼梯、电梯等地方，是旅客流动的通道和连接。
因此，公共区域的照明应该充分考虑到两个方面。
一方面，公共区域需要有足够的亮度，以便旅客能够安全地行走。
因此，照明应该均匀分布，并避免明暗差异过大的情况。
另一方面，公共区域还需要提供舒适的环境，以便旅客可以愉快地行走。
因此，我建议在公共区域使用节能的灯具，以确保照明效果的同时减少能源消耗。
综上所述，机场航站楼的各功能区域照明设计需要兼顾旅客的需求和航站楼的运行。
通过合理的设计，可以提供舒适、安全、节能的照明环境，为旅客提供良好的体验。

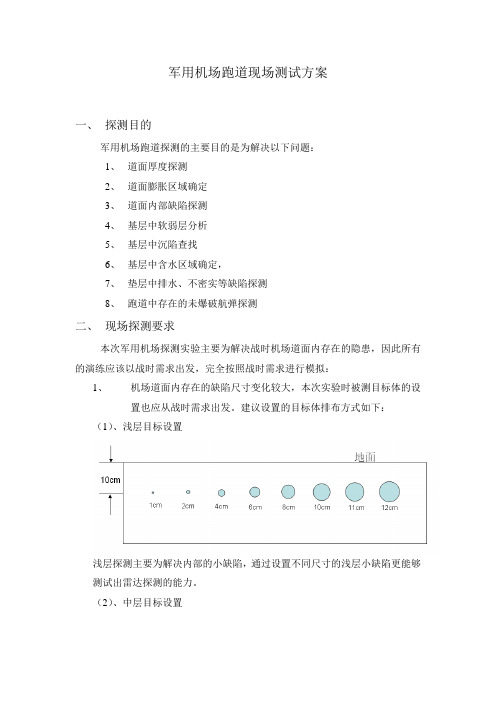

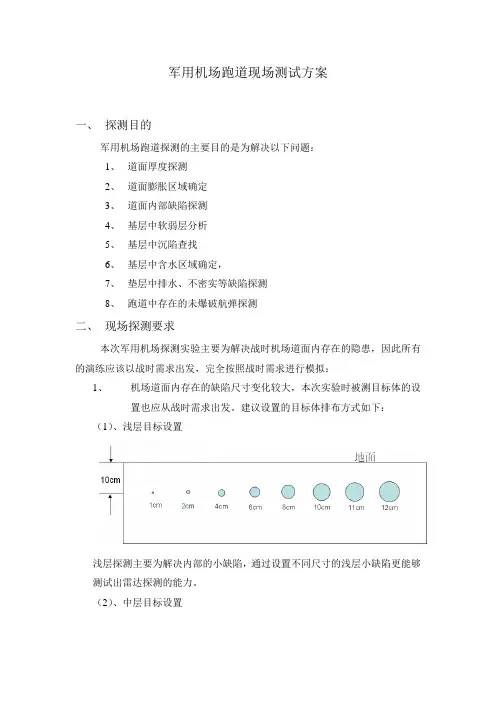

军用机场跑道现场测试方案一、探测目的军用机场跑道探测的主要目的是为解决以下问题：1、道面厚度探测2、道面膨胀区域确定3、道面内部缺陷探测4、基层中软弱层分析5、基层中沉陷查找6、基层中含水区域确定，7、垫层中排水、不密实等缺陷探测8、跑道中存在的未爆破航弹探测二、现场探测要求本次军用机场探测实验主要为解决战时机场道面内存在的隐患，因此所有的演练应该以战时需求出发，完全按照战时需求进行模拟：1、机场道面内存在的缺陷尺寸变化较大，本次实验时被测目标体的设置也应从战时需求出发。
建议设置的目标体排布方式如下：（1）、浅层目标设置浅层探测主要为解决内部的小缺陷，通过设置不同尺寸的浅层小缺陷更能够测试出雷达探测的能力。
（2）、中层目标设置（3）、深层目标设置通过这种方式能够迅速了解雷达在不同深度下的探测能力，并且能够准确得知雷达能够探测到的最小目标体的体积。
在进行4米深的目标体进行探测时，也可以通过一定的既设目标体进行检验，但是既设目标体在埋设过程中难度较大，在此不提出相应埋设方案。
2、道间距设置：道间距代表雷达探测数据的密集程度，道间距设置的越小，能够探测到的目标体体积越小。
对于机场跑道内部缺陷和航弹探测应该保证系统的道间距设置在2cm。
3、波速限定：对于雷达探测而言，波速是人为后期赋予的，设置不同的波速则得到不同的结果。
在本次对比实验中，为保证所有厂家得到的厚度具有可参考性，要保证每一中品牌的产品均设置同一个波速。
4、天线选取：提出测试要求之后，厂家可以根据自身产品特点自行选择天线的数量。
天线之中应包含空气耦合喇叭口天线。
5、检测速度：检测速度与天线数量和道间距有关。
为保证战时对速度的要求，要保证检测的速度。
道间距统一设置为2cm。
若连接一个天线工作，探测速度应达到60km/h；连接两个天线时，探测速度应达到30km/h；连接四个天线时，探测速度应达到15km/h。
6、工作时间：在确定好工作量之后，应该限定工作时间。
机场航站楼各功能区域照明检测及分析摘要：民用机场航站楼功能区域的划分繁多，不同功能区域对光环境要求侧重点差异大。
通过采集航站楼不同区域的照度值指标，研究航站楼室内照明的现况，并结合相关标准，探讨了优化光环境的建议。
关键词：照度功能区域光环境0 引言机场航站楼是集交通枢纽、安全检查及商务休闲等不同功能于一体的相对比较特殊的室内场所，机场航站楼对照明应至少做以下考虑：安全性：航站楼人流密集，其光环境应确保旅客可以辨认出地面障碍物或者台阶等;还要防止因照明效果不佳，给一些浑水摸鱼的不法分子可乘之机，带来公共安全隐患。
节能性：在不影响对外形象和服务质量的前提下，应尽可能实现节能照明，这也是机场航站楼建设和运维的重要课题[1]。
功能性：航站楼不同功能区域的照明应能满足包括航站楼各类导向标志辨认、安检、证件核查等视觉作业要求。
舒适性：航站楼的照明应力争为旅客及工作人员创造一个舒适的休闲工作环境[2]。
美观性：许多大型民用机场既是作为地方门户，也是城市的地标性建筑，其航站楼的照明效果会直接影响到外来旅客对一座城市的第一印象。
因此，对于航站楼的照明效果的完整检测和评价相对比较复杂。
为简化测试程序，考虑以后日常自检时的便利和客观，本文以照度为主要检测项目，采集不同区域的数据进行汇总分析。
1 检测方案设计1.1测试区域的选择本项目选择了机场航站楼所有人流可能到达的区域，有旅客候机区、出发大厅、到达大厅、行李大厅、安检区域等。
根据区域的功能不同，可大致分为以下几种类型。
(1) 快速通过区域。
这类区域的主要功能是通道或排队场所，旅客在这一类区域内的主要目的是步行通过，只需要辨别地面是否有障碍物、是否有高低不平等情况，并不需要其他功能照明，所以照明水平相对要求比较低。
这一类型区域主要包括：各类通道、各类等待区(办理登机牌、海关、边检、安检)等。
(2) 证照查验区域。
这类区域中机场工作人员要检查旅客的证照信息是否与本人一致，查验证件上的文字和照片，这些文字信息都比较小，所以需要较高的照度水平。
机场周围区域飞机噪声环境标准标题：机场周围区域飞机噪声环境标准：理解和实施一、引言随着全球航空运输业的快速发展，机场及其周边地区的飞机噪声问题日益突出。
飞机噪声不仅影响了居民的生活质量，也可能对人类健康产生长期影响。
因此，制定和实施机场周围区域的飞机噪声环境标准至关重要。
本文将详细探讨这一主题，包括飞机噪声的影响、噪声环境标准的制定、实施策略以及未来挑战。
二、飞机噪声的影响飞机噪声主要来源于起飞、降落、滑行和发动机运行等过程。
这种噪声可以造成以下几方面的影响：1. 生活质量下降：持续的飞机噪声可能导致居民睡眠质量下降、心理压力增加，甚至引发心血管疾病等健康问题。
2. 教育环境受影响：在靠近机场的学校，飞机噪声可能干扰教学活动，影响学生的学习效果。
3. 房地产价值降低：由于噪声污染，机场附近的房地产价值可能会下降。
三、飞机噪声环境标准的制定制定飞机噪声环境标准的主要目标是保护公众免受过度噪声的影响，同时也要考虑到航空业的发展需求。
以下是一些关键步骤：1. 噪声测量和评估：首先，需要通过科学的方法测量和评估机场周围的噪声水平，包括最大噪声级、平均噪声级和噪声暴露时间等参数。
2. 确定阈值：基于健康和生活质量的研究，确定可接受的噪声阈值。
这通常包括日间和夜间不同的噪声限值。
3. 制定标准：结合上述测量结果和阈值，制定详细的飞机噪声环境标准。
这些标准应包括对不同类型的飞机和飞行阶段的具体要求。
四、实施策略制定飞机噪声环境标准只是第一步，实施和执行这些标准同样重要。
以下是一些可能的实施策略：1. 法规和政策：政府可以通过立法或政策手段，强制机场和航空公司遵守噪声环境标准。
2. 技术改进：鼓励和推动航空业研发和采用低噪声技术，如改进发动机设计、优化飞行路径等。
3. 监测和执法：建立有效的监测系统，定期检查机场噪声水平，并对违规行为进行处罚。
4. 公众参与和教育：提高公众对飞机噪声问题的认识，鼓励他们参与到噪声管理计划中来。
空防安全测试方案引言在现代化的高空飞行器中，安全是首要考虑的问题之一。
安全测试是机场、运输公司、生产商等领域的主要任务之一。
本文将介绍一个基本的空防安全测试方案，该方案适用于各种高空飞行器的空中测试。
测试场地选择空防安全测试的场地需要考虑多种因素，包括测试飞行器的性能、测试设备的要求、测试空间的安全性、测试所需时间等。
因此，一个好的测试场地应该具备以下条件：•易于进出：测试飞行器需要运输至测试场地，所以测试场地应具有良好的进出通道。
•安全性：测试所需的空域应受限制，以确保测试前后的安全性。
•维护性：测试场地应处于良好的维护状态，以确保测试设备的安全。
•气象条件：测试场地的气象条件必须与目标飞行区域的气象条件相似。
测试装置选择测试装置对空防安全测试至关重要。
测试装置应根据飞行器的特点和测试方案的要求来选择。
以下是空防安全测试常用的测试装置：•传感器：测试飞行器的运动、姿态和位置。
•仪表盘：显示测试过程中所选数据的变化。
•数据处理设备：对测试数据进行分类、存储和分析。
•通信设备：用于飞行员与地面测试人员之间的通信。
•模拟飞行设备：用于对飞行器进行模拟测试。
测试项目选择空防安全测试的测试项目应根据测试飞行器的特点和测试方案的要求来选择。
以下是空防安全测试常用的测试项目：•航向和导航控制的测试。
•机身和机翼的测试。
•发动机的测试。
•辅助设备的测试。
测试方案流程空防安全测试的流程应根据测试飞行器的特点和测试方案的要求来制定。
以下是空防安全测试常用的测试流程：1.测试启动前，测试团队应开会并向飞行员和测试人员介绍测试方案。
2.飞行员应按照测试计划在测试飞行器上进行所有必要的检查。
3.测试人员应在地面测试设备上预设测试参数以及等值情况。
4.测量和记录测试飞行器的位置和姿态。
5.测量并记录飞行器的振动情况。
6.在地面测试设备上分析并记录所选的测试数据。
7.如果发现任何不合格项，立即中止测试并对测试飞行器进行检查和维修。
机场环境评估报批流程首先，机场环境评估报批流程通常包括以下几个主要步骤：1. 环境影响评价，机场建设或改扩建前，需要进行环境影响评价，评估项目对大气、水、土壤、生物多样性等方面的影响。
这一步骤通常由专业的环境评估机构进行。
2. 相关部门审批，完成环境影响评价后，需要向相关部门提交评估报告，并按照规定程序进行审批。
这些部门可能包括环保部门、城乡规划部门、交通运输部门等。
3. 公众参与和听证，在评估报批流程中，通常会有公众参与和听证环节，以征集社会各界对机场建设或改扩建的意见和建议，确保民意参与和透明度。
4. 环境保护措施，根据评估结果，需要制定相应的环境保护措施和应急预案，以减少机场建设和运营对环境的负面影响。
从管理角度来看，机场环境评估报批流程需要明确的责任部门和管理程序。
通常由机场管理部门牵头，协调各相关部门的合作，确保评估报批流程的顺利进行。
同时，需要建立健全的档案管理和信息公开制度，以便监管部门和公众了解评估报批流程的进展和结果。
从法律法规角度来看，机场环境评估报批流程需要遵守国家和地方相关的环境保护法律法规，确保评估报批工作的合法性和规范性。
同时，需要严格执行环境保护标准，确保机场建设和运营符合法定的环境保护要求。
从社会责任角度来看，机场环境评估报批流程需要重视公众参与和沟通。
机场管理部门需要积极与当地居民和利益相关方沟通，充分尊重他们的意见和诉求，以建立良好的社会形象和关系。
综上所述，机场环境评估报批流程涉及多个方面，包括管理、法律法规和社会责任等。
只有在各个方面都得到合理处理和落实，评估报批流程才能顺利进行，从而确保机场建设和运营对环境的影响得到有效管控。
研究Technology StudyI G I T C W 技术30DIGITCW2020.110 引言随着我国科技和社会的不断发展，无线电技术蓬勃发展。
与此同时，一些运营商不考虑后果地滥用无线电通信技术，导致各类无线通信电台总量剧增。
无线电产品和技术的无节制应用将造成各种电磁干扰，这已经对民航业务和安全形成了不可忽视的影响。
在上述背景下，各种危害和干扰民航无线电专用频率的事件频发，一定程度上影响了国家的社会安定团结与人民的生命财产安全。
因此，在对机场进行选址时，检测和评估电磁环境成了必不可少的工作。
实时有效地监测和关注民航的电磁环境，维护空中频率资源，及时发现和排除干扰危害成为民航系统高度重视的问题。
1 民航无线频率的简介民航无线电专用频率是国家无线电管理机构划分的，是专门为民航系统划分和分配的无线电专用频率，应用于民航地空通信、导航和监视等业务。
保护民航无线电频段也是保障人民群众的切身利益和生命安全。
目前，民航系统主要使用的无线电设备大致为：无方向性信标台、全向信标台、航向信标台、指点信标台、下滑信标台、机场地面管制通信台、塔台管制通信台、航务管理通信、地空数据链通信台、高频气象广播台、高频中低空通信台、高频国际通信台、高频高空通信台、空管远程一次监视雷达、空管近程一次监视雷达、二次雷达、精密进近雷达等。
作为机场预选址测试一般选甚高频电台频段、高频电台频段、无方向信标台频段、指点信标台判定段、航向信标台频段、下滑信标台频段、全向信标台频段、测距仪台频段和监视频段、一次雷达、二次雷达、气象雷达共计12个频段的电磁环境测试，测试频段如表1所示。
表1机场预选址测试频段2 测试依据和参考标准及限值2.1 测试标准测试标准依据以下规定：《民用机场与地面航空无线电台（站）电磁环境测试规范》，GB/T 6113-2008《无线电骚扰和抗扰度测量设备和测量方法规范》，GB6364-2013《航空无线电导航台电磁环境要求》，MH/T4046-2017《民用机场与地面航空无线电台站电磁环境测试规范》。
民用航空地面无线电台（站）电磁环境测试规范（征求意见稿）2006-xx-xx发布Methods of measurement for electromagnetic environmentof civil aeronautical ground radio stations1.引言民用航空地面无线电台（站）是指使用民用航空无线电频率，用于航空无线电导航或者航空移动业务的地面固定无线电台（站）。
来自非航空业务的各类无线电设备，高压输电线，电气化铁路，工业、科学和医疗设备，家用电器等引起的有源干扰和无线电台（站）周围地形地物的反射或再辐射，可能会对民用航空地面无线电台（站）造成有害干扰。
国家和有关部门已为民用航空地面无线电台（站）电磁环境制定了标准。
为保证民用航空地面无线电台（站）电磁环境测试的准确性和统一性；减小测试过程中的不确定性，以及不同测试单位间测试结果的差异，特制定本规范。
2.目的和适用范围本规范用来测试民用航空地面无线电台（站）的电磁环境是否满足相关电磁兼容性标准要求。
本规范明确了测试仪器、测试方法和数据处理方法，以保证测试的一致性和准确性。
本规范适用于民用航空地面无线电台（站）电磁环境的测量，频率从150千赫兹～16吉赫兹。
3.引用标准GB/T4365 电磁兼容术语GB 6364 航空无线电导航台（站）电磁环境要求GB/T6113.2 无线电干扰和抗扰度测量方法GB 3907 工业无线电干扰基本测量方法GJB 152A 军用设备和分系统电磁发射和敏感度测量GB/T15658 城市无线电噪声测量方法GB/T6113 无线电干扰和抗扰度测量设备规范GB/T 6833.7 电子测量仪器电磁兼容性试验规范非工作状态磁场干扰试验GB/T 6833.8 电子测量仪器电磁兼容性试验规范工作状态磁场干扰试验GB/T 6833.9 电子测量仪器电磁兼容性试验规范传导干扰试验GB/T 6833.10 电子测量仪器电磁兼容性试验规范辐射干扰试验GB/T 13622 无线电管理术语MH 4001.1 甚高频地空通信地面设备通用规范第1部分：甚高频设备技术要求4.名词术语4.1.航空无线电导航业务aeronautical radionavigation service用于航空器飞行和航空器安全运行的无线电导航业务。
4.2.航空移动业务aeronautical mobile service在航空电台和航空器电台之间，或各航空器电台之间的一种移动业务。
营救器电台可参与此种业务；应急示位无线电信标电台在指定的遇险与应急频率上也可参与此种业务。
4.3.电磁环境electromagnetic environment （EME）存在于指定场所的电磁现象的总和。
4.4.有害干扰 harmful interference危害无线电导航或其他安全业务的正常进行，或严重地损害、阻碍、或一再阻断按规定正常开展的无线电通信业务的干扰。
5.测试要求任何信号对航空接收机的干扰都应当反映在测试频段的频谱上。
5.1.测试地点以测试地点为中心、半径50米的范围内，应平坦、开阔、地势较高、无明显的反射物；如不满足上述要求，则以该点为中心，在半径500米的区域选择合适的制高点进行测试。
5.2.测试设备本测试主要使用的设备包括：测量接收机、预选放大器、衰减器、天线、天线开关、电缆、计算机等5.2.1.测量接收机选用具有峰值检波功能的接收机，峰值测量接收机适于脉冲干扰测量，能够捕捉到瞬态的干扰信号。
峰值接收机应该满足GJB152A-97对带宽和测量时间的要求（如表1所示）；优先使用满足GB/T6113-1995要求的接收机。
表1 带宽和测量时间注：接收机的扫频步长应小于或等于半个带宽。
接收机系统（包含接收机、预选放大器、衰减器等）的本底噪声、增益、动态范围应被综合考虑，其中本底噪声应该至少低于标准极限值6分贝（以低于20分贝为宜）。
满足上述接收机要求的频谱分析仪也可以用来进行测试。
5.2.2.预选放大器和衰减器当信号强度较弱时，可在测量接收机输入端加入预选放大器以提高接收机的灵敏度。
预选放大器引起的互调产物的电平应至少低于被测信号6分贝。
当信号强度较大时，为了保护接收机的混频器，可在接收机的输入端加入衰减器。
数据处理时，预选放大器和衰减器引起的测试偏差应予以修正（参照第6.7条）。
5.2.3.天线测试天线应满足GB 3907-83的基本要求，可以采用以下推荐的天线进行测量：a.150千赫兹~30兆赫兹，单极阵子天线，具有阻抗匹配网络和前置放大器，阵子长度为1040毫米；天线应配置正方形地网，每边至少600毫米；使用时，地网必须搭接到大地接地点上（接地电阻小于2.5毫欧），且勿使天线工作在过载状态；b.30兆赫兹~300兆赫兹，双锥天线，顶部到顶部的距离约为1370毫米；c.200兆赫兹~2吉赫兹，对数周期天线或喇叭天线；d.2吉赫兹~18吉赫兹，双脊喇叭天线。
5.2.4.天线开关在使用多副天线进行测试时，可以使用天线开关（如图1所示）。
天线开关应满足如下指标要求：a.开关切换响应时间：<0.1秒；b.通道间隔离度：>50分贝；c.插入损耗：>20分贝（直流~1吉赫兹），>10分贝（1吉赫兹~40吉赫兹）5.2.5.电缆测试应使用低损耗电缆。
5.2.6.计算机在测试和记录数据时，可以采用计算机控制仪器。
计算机应采用符合GB/T 6833的台式机、笔记本、工控机或军用计算机，不应使用未采取电磁加固的CRT显示器。
计算机与仪器之间的控制与数据总线可以采用RS232/485总线、IEEE488总线和LAN 总线形式。
5.2.7.供电使用220伏特三相交流电，电压波动范围应在±10％以内，电源具备漏电保护和断路保护开关。
5.3.测量时间电磁环境需要进行长期连续监测，时间不少于24小时。
在航空业务繁忙的时段应该增加测试次数，缩短测量间隔时间。
5.4.测量容差a. 距离：±5%；b. 频率：±2%；c. 幅度，测量接收机：±2分贝；测量系统（包括测量接收机，电缆等）：±3分贝；d. 时间：±5%。
6.测试方法6.1.按照测试要求选择测试地点和电源，配置相应的测试天线和仪器；将仪器通电预热直至达到稳定工作状态。
6.2.采用信号源进行测试通路校准。
接收机接收到的电平应在信号源输出电平的±3分贝以内；6.3.按照图1连接测试设备。
天线应架高距地面至少1.5米，天线之间的距离应大于3米。
图测试的通用配置注：虚线框设备根据测试情况选用6.4.启动程序，控制测量接收机按照表1规定的扫描带宽、扫描步长和扫描时间进行测试。
6.5.每次扫频测量全频段的时间不大于20分钟，两次扫频测量时间间隔不超过40分钟；6.6.若天线在水平面内有方向性，测试完一个方向后需调整天线指向，重复第6.4条进行测试，以保证水平面上各个方向的电磁信号都能被准确的采集。
6.7.测得的数据按以下公式进行处理：E＝U+A-B+C；其中：E为环境电平值，单位dBμV/m；U为接收机测量值，单位dBμV；A为天线系数，单位dB /m；B为预选放大器增益，单位dB；C为系统衰减（包括电缆、天线开关、衰减器等）总和，单位dB。
7.测试频段选择如果测试的委托方对测试频率有要求，按要求进行测试；如无特殊要求，则根据台（站）业务，测试频率应该满足表2的要求。
表2 民用航空地面无线电台站电磁环境测试频段8.极限值民用航空地面无线电台（站）电磁环境不应超过表3所示的极限值：表3 民用航空地面无线电台站电磁环境测试极限值注：对于表3中没有提出极限值的频率，其极限值由测试委托方提出。
9.数据采集9.1.以X－Y轴输出方式连续自动地绘制幅频曲线图。
除核实曲线图外，不接受手动采集数据；9.2.每条曲线都应达到至少百分之一或两倍于测量接收机带宽（取要求较宽者）频率分辨率，以及至少1分贝的幅度分辨率；9.3.提供测试校准曲线一组。
10.报告格式10.1.本报告要求采用A4纸张打印，上下左右页边距都为2.54厘米，单倍行间距；10.2.报告正文采用小四号字体，使用附录1的模板。
附录1：测试报告模板电磁环境测试报告报告编号：（测试单位安排的唯一编号）报告日期：20XX/XX/XX测试单位：测试人员：审核：批准：说明1、本报告无测试单位专用章无效。
2、本报告无审核、批准人签字无效。
3、本报告涂改无效。
4、对本报告若有异议，应于收到报告之日起六十日内向我单位提出，逾期不予受理。
5、本单位通信地址：邮政编码：联系人：联系电话：传真号码：6、本报告一式肆份，委托单位四份，本单位一份。
报告编号：测试地点环境概况：（应填写选择测试地点的理由。
周围1000米的，以天线基础为准的1.2度垂直张角外的物体都应该被记录在本报告中，所有的输电线、电缆、公路、铁路、变电站都应该在本报告中详细记录。
分别记录以上遮蔽物的位置，可填写估计值。
）测试结果数据注：1、当测量值大于接收机本底噪声6分贝时，认为是有效信号。
2、信号频率是指一个信号峰值处的频率或信号中心频率，占用带宽是指信号的6分贝带宽；测试值是指一个信号峰值的测试值，标准极限值是指本规范正文表3的极限值。
3、差值＝测试值－标准极限值。
4、信号按照差值大小被分为四类，分别是≥0分贝（肯定超标）、≤ -3分贝（可能会超标）、≤-6分贝（不会超标）、≤-20分贝（无影响信号）。
5、备注中应根据附件1中的表1指明该信号可能的类型及所对应的频谱图号。
频谱占用率统计分析表注：1、频谱占用率在这里被定义为，信号占用带宽与所测试的业务带宽之比，以百分数表示。
2、有用信号指被允许在该频段内使用的信号。
测试结论：（测试结论中内容可分为两部分：第一部分说明测试中有无检测到超标频点，有几处频点超标，并对应附录１中表１和表２分析超标信号是否是正常信号或干扰信号。
第二部分给出结论，该地点电磁环境是否达标。
）测试结果频谱附图（共x页）注：1、每次有效的测试结果都应该以图形的形式给出；2、以X－Y轴输出方式连续自动地绘制幅频曲线图，不接受手动绘制曲线；在每一曲线图上应显示适用极限值；3、每条曲线都应达到至少百分之一或两倍于测量接收机带宽（取要求较宽者）频率分辨率，以及至少1分贝的幅度分辨率；4、提供测试校准曲线一组；5、每张图上（或图注中）应给出所有有效信号（当一个信号的测量值大于接收机本底噪声6分贝时，认为是有效信号）的峰值、带宽、峰值频率等信息；6、每张图上（或图注中）都应该给出测试所使用的接收机型号、扫描时间、分辨率带宽、视频带宽、测试时间等信息；7、每张图所显示的垂直动态范围不小于50分贝；8、若本页显示不下所有图形可以相应增加页数，但要标明图号。
