SK水环真空泵用途及参数

2S、2SK系列水环式真空泵说明书一、工作原理及结构概述本型号真空泵系双级单作用的水环式真空泵。

采用进口真空泵先进的结构设计和铸造加工工艺，它利用泵壳和叶轮间不同心的安装结构，在叶轮作旋转时，构成与叶轮成偏心的水环，充满在叶间的容积，在固定的吸气口和排气口的相应配合下，完成吸气、压缩和排气作用，而双级的作用就是第一级排气口排出的气体被第二级吸气口吸入，然后经过第二级的压缩排除，第二级的作用是减少第一级排气压强，以提高第一级吸入极限真空度。

注：第一级，第二级是同轴串联的两极泵本型号双级水环真空泵系做成同轴串联的两极泵，两极之间的通气道有中间盘和连接管配成，因此结构比较紧凑，回转部分一根轴和两极叶轮组成，固定部分由进出气机座，两个泵环和配气盘，轴承支架组成。

电动机和泵部分的传动用联轴器，泵和电动机安装在一个共底座上。

本型号双级水环真空泵显著特点是：轴封采用端面机械封，它是靠弹性构件和密封介质的压力在旋转的动环和静环的接触面上产生适当的压紧力，使这两个端面紧密贴合，端面见维持一层极薄的液体膜而达到密封的目的。

二、用途要型号双级水环真空泵主要用来抽水，输送空气及其他气体，特别是用于抽吸含有大量水蒸气的气体，也适用于含有其他腐性的气体，例如化工行业的真空蒸馏，干燥，轻纺工业、造纸工业的真空脱水，制革工业的真空干燥等。

它作为机械增压泵的前级泵时，可以大大提高机械增压泵的使用范围。

三、主要技术性能指标四、使用说明a)进气管道必须高于泵的进口，以防水进入管道，以防停机时返水进真空系统，在泵进口管道上应装置阀门，先关阀，后停泵。

最好装置自动逆止阀。

b)进气温度较高，应在进气管路中加装冷切却器。

c)被抽水气体中含有较大颗粒状杂质时，应考虑装过滤器。

d)水质最好为0.1~015Mpa的清洁的自来水，一般情况下工作随气体排出，不在回用，但如果考虑节约用水可在排气口上面装置气水分离器，将分离出来的水回到进水管中继续使用，当这样做由于随排气出来的水温度升高，继续使用会使真空度下降，因此要按真空度要求而定。

【SK系列水环式真空泵】性能参数：型号抽气量（m3/min）真空泵极限压力电机功率(kw)泵转速(r/min)压缩机压力(MPa)口径(mm)最大Maximum吸入压力为-0.041MPa(-450mmHg)mmHg MPa真空泵压缩机进出SK-1.5 1.5 1.35-680-0.0913414400～0.17070SK-33 2.8-700-0.093 5.57.514400～0.17070SK-66 5.4-700-0.0931********～0.18080SK-121210.8-700-0.09318.530970/9800～0.18080SK-202018-700-0.0933*******～0.1150150SK-303027-700-0.0935*******～0.1150150SK-424237.8-700-0.09375-740-150150SK-606054-700-0.09390-590-250250SK-858576.5-700-0.093132-590-250250SK-120120108-700-0.093185-490-300250注:1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小2、表内数值是在下列条件下得出：①水温15℃；②空气20℃；③气体相对温度70%；④大气压力0.1013MPa3、表内性能偏差不超过5%SK型分体式水环真空泵价格SKA、2BV水环式真空泵价格编号型号电压功率无电机带电机编号型号电压功率无电机带电机42 SK-1.5 3.0-4 2780 3545 33 SKA2060 0.81-2 194643 SK-3 5.5-4 3197 4518 34 SKA2061 1.45-2 208544 SK-6 11 *4 4726 6950 35 SKA2070 2.35-2 264145 SK-12 18.5-6 7645 11815 36 SKA2071 3.85-2 319746 SK-15 22 *6 10703 15568 37 SKA5110 4.0-4 430947 SK-20 37 *8 15985 26410 38 SKA5111 5.5-4 500448 SK-30 55 *8 18765 39615 39 SKA5121 7.5-4 653349 SK-42 75 *8 30580 53515 40 SKA5131 11 *4 83402SK双级水环式真空泵价格41 SKA5161 15 *6 13622编号型号电压功率无电机带电机SK直联式水环真空泵价格50 2SK-1.5 4.0-4 3753 4726 型号电压功率无电机带电机51 2SK-3 7.5-4 4309 5838 SK-O.15 0.55-2 139052 2SK-6 15 *4 5421 8201 SK-0.4 1,5-2 159953 2SK-12 22 *6 11815 16680 SK-0.8 2.2-2 1668 54 2SK-15 30 *8 17097 25298 SK-1.5A 3.0-2 2572 55 2SK-2037 *82502035445SK-1.5B4.0-22711SZ 型水环式真空泵价格SHB 循环水真空泵价格型号 电压 功率 无电机 带电机 规格型号极限真空不含税运 含税运SZ-1 4.0-4 2711 3684 Pa（220V) （220V) SZ-27.5-433364865SHB-IIIA 6×10-2 1155 1386 SZB 水环式真空泵价格SHB-2IIIA 6×10-2 1568 1881 型号 电压 功率 无电机 带电机 SHB-95A6×10-2 2049 2459SZB-4 1.5-4 1390 2363SZB-82.2-415292502旋片式真空泵价格名 称规格型号抽气速率 极限真空不含税运价格含税运L/SPa 单相（220V)三相（380V)单相（220V) 三相（380V)皮带旋片式真空泵价格2X-4A4 6×10-2 1513 1478 1815 1774 2X-8A 8 6×10-2 3094 3713 2X-15A 15 6×10-2 4056 4868 2X-30A 30 6×10-2 6531 7838 2X-70A 70 6×10-2 9075 10890 直联旋片式真空泵价格2XZ-0.5 0.5 6×10-2 791 0 949 0 2XZ-1 1 6×10-2 859 0 1031 0 2XZ-22 6×10-2 1031 0 1238 0 2XZ-4 4 6×10-2 1238 1224 1485 1469 2XZ-2B 2 4×10-2 1306 1293 1568 1551 2XZ-4B4 4×10-2 1513 1499 1815 1799 2XZ-6B6 4×10-2 2750 2613 3300 3135 2XZ-8B 8 4×10-2 3438 4125 2XZ-15B154×10-2467556102XZ-25B 25 4×10-2 8800 10560 防爆旋片式真空泵价格2XZF-0.5 0.5 6×10-2 1616 1513 1939 1815 2XZF-11 6×10-2 1788 1650 2145 1980 2XZF-2 2 6×10-2 2200 1925 2640 2310 2XZF-4 4 6×10-2 2956 2888 3548 3465 2XZF-6B 6 6×10-2 3438 4125 2XZF-8B 8 6×10-2 4469 5363 2XZF-15B 15 6×10-2 5844 7013 单级真空泵价格XZ-10.5 6×10-2 399 479 XZ-2 1.1 6×10-2 468 561 XZ-42.26×10-2619743名 称规格型号抽气速率 极限真空含税出厂价含税出厂价 L/SPa 单相（220V)三相（380V)单相（220V) 三相（380V)无油真空泵价格WXZ-1 16×10-21375 1341 1650 1609 WXZ-2 26×10-2 1581 1547 1898 1856 隔膜真空泵价格LH-85 30（L/min ） 0.085Mpa 1031 1238 LH-85L 30（L/min ） 0.085Mpa 1169 1403 LH-95D 30（L/min ） 0.095Mpa 1361 1634 LH-85DL60（L/min ） 0.085Mpa13611634。

2BV水环式真空泵的用途及使用范围：2BV系列水环真空泵为整体结构—机泵同轴的单级泵。

轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

2BV系列水环真空泵适于抽除气体和湿润蒸汽，吸气压力可达到33mbar绝压（97%真空度），当2BV水环式真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，2BV水环式真空泵如配大气喷射器吸气压力可达10mbar，喷射器可直接安装在真空泵吸气口上，作为压缩机使用时，其压力最大至0.26MPa（绝压）。

2BV系列水环真空泵及压缩机被广泛用于石油、化工、制药、食品、制糖工业等领域。

由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生爆炸，所以其应用更加广泛。

SK型水环式真空泵的用途及使用范围：SK型水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，满足工艺流程要求。

吸入或压送的气体中允许混有少量的液体。

SK型水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。

由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆气体时，不易发生危险，所以在其应用更加广泛。

2SK水环真空泵的产品说明2SK系列两级水环真空泵及2SK-P1系列两级水环真空泵-大气喷射泵机组是我厂根据行业标准JB/T7255-94《水环式真空泵和水环压缩机》之规定发展的真空泵及真空机组，具有真空度高，在高真空区间抽速大以及结构紧凑、使用可靠、装拆方便等特点。

机组是由2SK水环真空泵和一级大气喷射泵组成，用户根据需要可单独使用两级水环真空泵。

2SK水环真空泵或机组是用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体，以便在密闭容器内形成一定的真空度，是适宜轻纺、食品、冶金、化工等工业部门用于真空蒸发、真空浓缩、真空回潮、真空干燥、真空冶炼等工艺过程。

Sk12真空泵，不能说新建机构就能解决好这个问题”，对此设想，苏明这样回应。

“这就需要立法监督，社会的监督。

社会的监督又包括媒体监督及民众监督，这就需要充分发挥纳税人的权利，让纳税人对财政支出进行监督，行使其监督职能。

”刘剑文教授对《中国经济周刊》说。

刘剑文教授认为，虽然现在的《审计报告》可以看到每年的转移支付金额，但是却看不出是如何进行转移支付的。

中央给地方多少钱、这些钱的使用效果都还看不到。

立法应该从实体和程序上共同保障转移支付的透明性，把整个的财政转移支付制度置于公众的视野下，让公众随时可以看到。

但是现在的纳税人基本上没有监督权，也没有其他立法保证这个权利。

“我们现在的法律，如行政诉讼法的修改就应该保证这个权利。

”刘剑文说，“纳税人需要对抽象行政行为也可以提起诉讼的权利。

”前一段时间，在湖南就曾出现纳税人因财政局买车问题向法院提起诉讼的案例，但【SK系列水环式真空泵】产品简介：SK系列水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，满足工艺流程要求。

吸入或压送的气体中允许混有少量的液体。

SK系列水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。

由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃易爆气体时，不易发生危险，所以其应用更加广泛。

【SK系列水环式真空泵】型号意义：【SK系列水环式真空泵】结构图：【SK系列水环式真空泵】结构说明：SK系列水环式真空泵的结构如图2、图3、图4所示。

泵由泵体、两个端盖、叶轮、轴等部件组成。

进气和排气竹通过安装在端盖上的园盘上的吸气孔和样气孔与泵腔相连，轴偏心地安装在泵体中，叶轮用平键固定在轴上。

泵两端而的总间隙山泵体和园盘之间的垫来调整，叶轮与端盖上的园盘之间的间隙由轴套（SK-1.5/3/6)或背帽（SK-12/20/30）推动叶轮来调整，而（SK-42以上轴与叶轮为过盈配合，此间隙由前端定位时确定.SK-42-60-85-120无轴套，其余结构与SK-6/12/20/30相同。

SK水环真空泵说明书讲解SK水环真空泵说明书一、用途及使用范围SK系列水环工真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，从而满足具体工艺流程要求的设备。

吸入或压送的气体中允许含有少量液体。

SK系列水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金、环保及电子等行业。

由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆的气体时，不易发生危险，因此其应用更加广泛。

泵型号说明。

例如：SK-12 SK表示为水环真空泵；12表示该泵的最大抽气量为12m3/min（立方米/分钟）二、工作原理如图（1）所示，叶轮3偏心地安装在泵体2内，起动时向泵内注入一定高度的水作为工作液，当叶轮3按图示方向旋转时，水受离心力的作用在泵体内壁形成一旋转的封闭水环5，水环上部内表面与轮毂相切，水环的下部内表面刚好与叶片顶端接触。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。

如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端盖上的吸气口相通，其空间内的气体压力降低，此时气体被吸入，当吸气终也时小腔则与吸气口隔绝；当叶轮在180°到360°的旋转过程中，水环内表面渐渐与轮毂靠近，小腔由大变小，其空间内气体压力升高，高于排气口压力时，当小腔与排气口相通时，气体被排出。

叶轮每旋转一周，叶片间空间（小腔）吸、排气一次，若干小腔不停地工作，如此往复，泵就连续不断地抽吸或压送气体。

由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

当泵排出的气体不再利用时，在泵排气口一端接有汽水分离器（可自己制作一水箱代替），废气和所带的部分水排入汽水分离器后，气体由排气管排出，水由于重力作用留在分离器内并经回水管供至泵内循环使用。

SK系列循环水真空泵品牌安装及操作一、SK系列循环水真空泵产品性能参数:循环水真空泵型号很多，像SK系列循环水真空泵气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。

抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器只有溢水管。

压送气体时，吸气口为常压(也可为真空状态)，排气口压力高于一个大气压;为保证输送气体压力，气水分离器的水位通过溢水开关来控制。

二、SK系列循环水真空泵设备安装操作：1、SK系列循环水真空泵和电机的安装：SK系列循环水真空泵和压缩机在安装前，先用水转动一下联轴器，以证实直联真空泵内是否卡住及其它损坏现象。

整套设备动抵安装地点时，包装已损坏或在存放时受潮湿，以及泵在出厂八个月后再行安装使用时，应在安装前全部拆开检查修理。

如果真空泵或压缩机运转正常，将泵安装在泵座上。

电动机固定在泵座上以前，应校正电机轴与泵轴的同心度，因为电动机轴与泵轴即使是极小的倾斜也会引起轴承发热和零件的磨损等后果。

将直尺平行放在联轴器上，在整个圆周的任何位置都与联轴器圆周密合没有间隙，且联轴器的轴向间隙都相等时，则达到了所要求的同心度(如图)。

2、SK系列循环水真空泵气水分离器的安装:气水分离器根据外形图安装在地基上。

若有必要改变安装位置时，应注意分离器与泵的连接管路不得过长，转弯不得过急，否则气水混合物在管路中流动损失必将增加，增大了排气阻力，会因此降低流量和真空度，增加功率消耗。

气水分离器的进气口法兰与泵排气口法兰之间由弯管连接。

3、SK系列循环水真空泵与气水分离器间的管路安装：SK系列循环水真空泵或压缩机的排气管与气水分离器的进气管相连，当作为压缩机使用时，气水分离器的排气管与利用压缩气体的系统相连，一般情况下，要求管路不得过长，转弯不得过急。

当作真空泵用时，气体由水气分离器的排气口排至大气。

若为改善工作环境，可将气体通过管路排至工作地点以外。

SK系列循环水真空泵或压缩机的进气管上应装有闸阀，以便在停车时，先行关闭，防止真空泵或压缩机内的水在排气管方面的压力作用下返回系统。

sk水环真空泵参数sk水环真空泵是一种常用的真空泵，广泛应用于各个领域的真空工艺中。

它的工作原理是通过水环与压缩机的协同作用，将工作室内形成真空。

它具有以下几个参数，是我们选择和使用水环真空泵时需要了解的。

首先，水环真空泵的最大抽气速度是一个重要的参数。

它代表了该泵在工作时能够抽取气体的最大速度。

一般来说，抽气速度越大，泵的性能越好。

所以在选择水环真空泵时，我们可以根据各个型号的最大抽气速度进行对比，以选择适合自己需求的泵。

其次，水环真空泵的抽气量也是一个需要考虑的参数。

抽气量代表了泵单位时间内排空的气体量。

对于不同的工艺需求，我们可以通过调整抽气量来满足不同的要求。

因此，在选择水环真空泵时，我们需要根据自己的工艺需求来确定所需的抽气量。

此外，水环真空泵的最大真空度也是一个重要的参数。

它表示了该泵能够达到的最大真空度，即泵内气体的压力最低可达到的程度。

对于一些对真空度要求较高的工艺，我们需要选择具有较高最大真空度的水环真空泵。

因此，在选择水环真空泵时，需要根据自己的工艺要求来确定所需的最大真空度。

最后，水环真空泵的功率和转速也是我们需要关注的参数。

功率代表了泵的电耗，而转速则代表了泵的工作速度。

通常情况下，功率和转速越小，表示泵的能耗越低，效率越高。

因此，在选择水环真空泵时，我们可以根据不同型号的功率和转速进行比较，以选择更加节能高效的泵。

综上所述，选择和使用水环真空泵时，我们需要关注其最大抽气速度、抽气量、最大真空度、功率和转速等参数。

通过合理选择这些参数，我们可以满足不同的工艺要求，提高真空工艺过程的效率和品质。

希望以上内容能对大家选择和使用水环真空泵有所帮助。

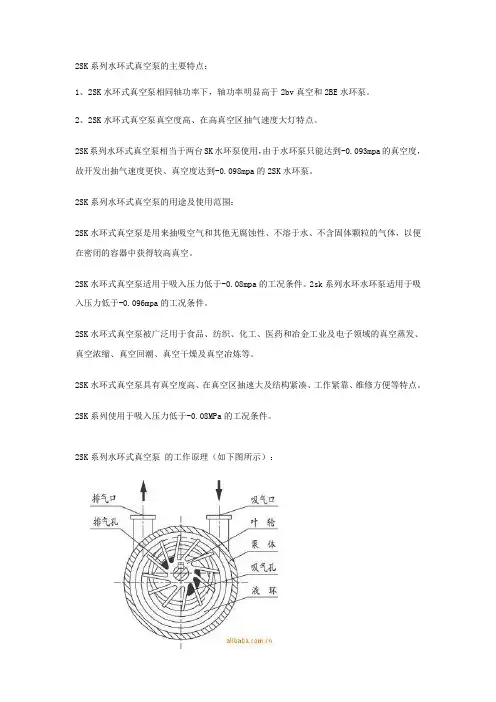

2SK系列水环式真空泵的主要特点：
1、2SK水环式真空泵相同轴功率下，轴功率明显高于2bv真空和2BE水环泵。

2、2SK水环式真空泵真空度高、在高真空区抽气速度大灯特点。

2SK系列水环式真空泵相当于两台SK水环泵使用，由于水环泵只能达到-0.093mpa的真空度，故开发出抽气速度更快、真空度达到-0.098mpa的2SK水环泵。

2SK系列水环式真空泵的用途及使用范围：
2SK水环式真空泵是用来抽吸空气和其他无腐蚀性、不溶于水、不含固体颗粒的气体，以便在密闭的容器中获得较高真空。

2SK水环式真空泵适用于吸入压力低于-0.08mpa的工况条件。

2sk系列水环水环泵适用于吸入压力低于-0.096mpa的工况条件。

2SK水环式真空泵被广泛用于食品、纺织、化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空干燥及真空冶炼等。

2SK水环式真空泵具有真空度高、在真空区抽速大及结构紧凑、工作紧靠、维修方便等特点。

2SK系列使用于吸入压力低于-0.08MPa的工况条件。

2SK系列水环式真空泵的工作原理（如下图所示）：
2SK水环泵的技术参数表：。

【SK型直联水环式真空泵】产品简介：SK型直联水环式真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水环泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空。

吸入气体中允许含有少量液体。

SK型直联水环式真空泵广泛用于机械、石油、化工、制药、食品、陶瓷印染、冶金等行业，还特别适合作大型水泵引水用。

由于在工作过程中，气体的压缩是等温的，在抽吸具有腐蚀性、易燃、易爆的气体时，不易发生危险，所以其应用更加广泛。

【SK型直联水环式真空泵】型号意义：【SK型直联水环式真空泵】结构说明：泵的结构如图二所示：主要是由泵盖、叶轮、泵体组成，泵体上部有进排气口法兰，轴偏心装在泵体内，叶轮用平键固定于轴上，叶轮与泵盖及圆盘间的间隙，用泵体和圆盘之间间的垫子来调整，此间隙决定气体在泵内由进气口至排气口流动中损失的大小。

填料装在泵体内，密封水经泵体上的针孔流入填料中，叶轮形成水环所需的补充水经由泵体上的弯头供给，它可与自来水或汽水分离器联在一起，供给循环水。

在圆盘上排气孔下面有几行圆孔，用橡皮球阀关闭，这些孔的作用是当叶片间气体压力达到排气力时，在排气口之前就将气体自动放出，因此减少因气体压力过大而消耗功率。

【SK型直联水环式真空泵】工作原理：如图（一）所示，叶轮偏心地安装在泵体内，泵起动时，向泵内注入一定高度的水，当叶轮旋转时，水受离心力的作用而在泵体内壁形成一旋转水环，水环下部内表面与轮毂相切，沿箭头方向旋转时，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶片间形成空间并逐渐扩大，内部压力低于入口处压力，此时吸入气体。

在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间容积缩小，气体压力高于大气压时被排出。

如此叶轮反复工作，泵就连续不断地抽吸气体。

由于在工作过程中，水会随工作时间的延续而发热，同时部分水会与气体一起被排出，因此，工作过程中须不断地向泵内供给冷水，以冷却和补充泵内消耗的水。
