水环式真空泵/液环真空泵工作原理
水环真空泵(简称水环泵)是一种粗真空泵,它所能获得的极限真空为2000~4000Pa,串联大气喷射器可达270~670Pa。水环泵也可用作压缩机,称为水环式压缩机,是属于低压的压缩机,其压力范围为1~2×105Pa 表压力。
水环泵最初用作自吸水泵,而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中,如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等,水环泵得到广泛的应用。由于真空应用技术的飞跃发展,水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的,故可抽除易燃、易爆的气体,此外还可抽除含尘、含水的气体,因此,水环泵应用日益增多。

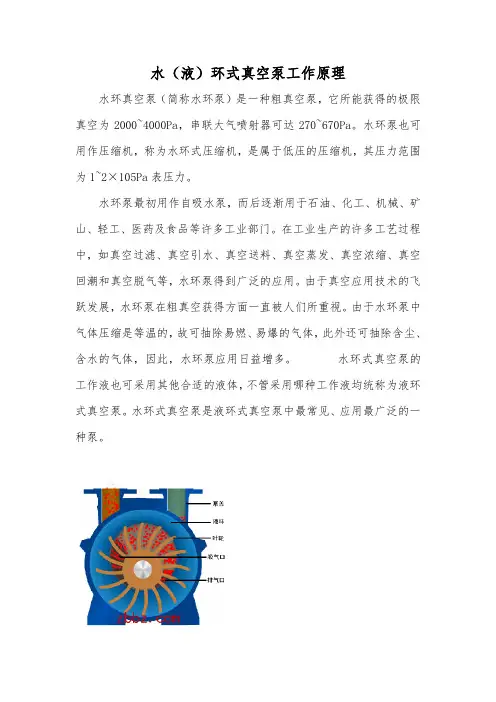

如图:在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时,水被叶轮抛向四周,由于离心力的作用,水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切,水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端面上的吸气口相通,此时气体被吸入,当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时,小腔由大变小,使气体被压缩;当小腔与排气口相通时,气体便被排出泵外。
综上所述,水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的,因此它属于变容式真空泵。
水环泵和其它类型的机械真空泵相比有如下优点:
•结构简单,制造精度要求不高,容易加工。
•结构紧凑,泵的转数较高,一般可与电动机直联,无须减速装置。故用小的结构尺寸,可以获得大的排气量,占地面积也小。
•压缩气体基本上是等温的,即压缩气体过程温度变化很小。
•由于泵腔内没有金属磨擦表面,无须对泵内进行润滑,而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。
•吸气均匀,工作平稳可靠,操作简单,维修方便。
水环泵也有其缺点:
•效率低,一般在30%左右,较好的可达50%。
•真空度低,这不仅是因为受到结构上的限制,更重要的是受工作液饱和蒸气压的限制。用水作工作液,极限压强只能达到2000~4000Pa。用油作工作液,可达130Pa。
总之,由于水环泵中气体压缩是等温的,故可以抽除易燃、易爆的气体。由于没有排气阀及摩擦表面,故可以抽除带尘埃的气体、可凝性气体和气水混合物。有了这些突出的特点,尽管它效率低,仍然得到了广泛的应用。
2SK系列两级水环式真空泵及2SK-P1大气喷射泵机组
2SK系列两级水环式真空泵
2SK-P1大气喷射泵机组
2SK系列两级水环真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组被用于抽取空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。
它被广泛应用于食品、编织化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。
2SK系列适用于吸入压力低于-0.08MPa的工况条件。2SK-P1系列适用于吸入压力低于-0.096MPa的工况条件,在配用大气泵时,极限真空度可达-750mmHg。
工作真空范围为-0.03---0.08MPa。主要特点:
•比较单级水环真空泵而言,具有真空度高、在高真空区抽速大等特点;
•结构紧凑、维修方便;
•应用范围广泛,可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体;
•主要用水作为工作介质,维护费用低;
•可以在较为恶劣的环境下工作。
型号抽气量(米3/分)
极限真空(MPa)(毫米
汞柱)
功率(千
瓦)
泵转速(转/
分)
供水量
(L/min)
口径(mm)
泵重(含电
机)(Kg) 最
大
吸入压力为
-0.093MPa
(-700mmHg)
进出
2SK-1.5 1.5 0.9 -0.097(-725) 4 1440 10-15 40 40 200 2SK-3 3 2 -0.097(-725) 7.5 1440 15-20 40 40 260
2SK-6 6 4 -0.098(-735) 15 1460 25-35 50 50 460 2SK-12 12 8 -0.098(-735) 22 970 40-50 100 100 850 2SK-20 20 14 -0.098(-735) 45 740 60-80 125 125 1550 2SK-30 30 20 -0.098(-735) 55 741 60-80 125 125 1800 2SK-P1系列两级水环式真空泵-大气喷射泵机组技术规格
型号
抽气量(米3/分)
极限真空
(MPa)(毫米汞
柱)
功
率
(千
瓦)
泵转速
(转/分)
供水量
(L/min)
口径(mm)
泵重(含电
机)(Kg) 最
大
吸入压力为
-0.093MPa(-700mmHg)
进出
2SK-1.5P1 1.5 0.9 -0.099(-750) 4 1440 10-15 40 40 200 2SK-3P1 3 2 -0.099(-750) 7.5 1440 15-20 40 40 260 2SK-6P1 6 4 -0.099(-750) 15 1460 25-35 50 50 460 2SK-12P1 12 8 -0.099(-750) 22 970 40-50 100 100 850 2SK-20P1 20 14 -0.099(-750) 45 740 60-80 125 125 1550 2SK-30P1 30 20 -0.099(-750) 55 741 60-80 125 125 1800
注:1、表中所列性能指标指下列规定条件下的性能指标:
①大气压力为0.1013MPa(760mmHg)
②进水温度15℃
③吸入空气温度20℃
④空气相对温度70%
2、供水量为吸入压力-0.05MPa(-400mmHg)时的数值,极限真空时可大于此值。
3、性能允差±10%
4、吸气压力为-0.093MPa时抽气量为加电磁阀控制大气泵时的抽气量。
