压气机的性能

天津市高等教育自学考试模具设计与制造专业热工基础与应用综合实验报告（一）压气机性能实验主考院校:专业名称：专业代码：学生姓名：准考证号：一、活塞式压气机概述1.活塞式压气机结构及工作原理（1）活塞式压气机结构压气机在现代工业以及现代人的生活中被越来越多的广泛应用，不论是汽车上的涡轮增压系统还是航空航天发动机中的涡喷应用，随着技术的不断革新，其结构、性能也在不断的优化、提高。

本实验旨在通过对简单形式的压气机，进行结构、工作原理以及性能的实验，以达到验证并深刻理解、掌握热工学课程中所学得的知识并应用于实际生产实践中。

本次实验所用压气机为“活塞式压气机”，现就其结构及特点作简要说明。

活塞式压气机是通用的机械设备之一，是一种将机械能转化为气体势能的机械。

图1.1 活塞式压气机机构简图图1-2 三维仿真示意图（2）活塞式压气机工作原理：电机通过皮带带动曲柄转动，由连杆推动活塞作往复移动，压缩汽缸内的空气达到需要的压力。

曲柄旋转一周，活塞往复移动一次，压气机的工作过程分为吸气、压缩、排气三步。

具体为：在气缸内作往复运动的活塞向右移动时，气缸内活塞左腔的压力低于大气压力pa ，吸气阀开启，外界空气吸入缸内，这个过程称为压缩过程。

当缸内压力高于输出空气管道内压力p后，排气阀打开。

压缩空气送至输气管内，这个过程称为排气过程。

这种结构的压缩机在排气过程结束时总有剩余容积存在。

在下一次吸气时，剩余容积内的压缩空气会膨胀，从而减少了吸人的空气量，降低了效率，增加了压缩功。

且由于剩余容积的存在，当压缩比增大时，温度急剧升高。

特别的是，单级活塞式空压机，常用于需要 0 . 3 — 0 . 7MPa 压力范围的系统。

压力超过 0 . 6MPa ，各项性能指标将急剧下降。

故当输出压力较高时，应采取分级压缩。

分级压缩可降低排气温度，节省压缩功，提高容积效率，增加压缩气体排气量。

活塞式空压机有多种结构形式。

按气缸的配置方式分有立式、卧式、角度式、对称平衡式和对置式几种。

压气机气动力学压气机气动力学是研究压气机内部气流运动和压气机性能的学科。

它在航空航天、能源等领域具有重要的应用价值。

本文将从压气机气动力学的基本原理、气流运动分析、压气机性能评估和应用前景等方面进行介绍。

一、压气机气动力学的基本原理压气机是将气体通过旋转叶片等方式提高压力的机械设备。

其基本原理是利用叶轮的旋转运动将气体带入压气机内部，通过叶片的加速和扩张来增加气体的动能和压力。

在压气机内部，气体经过多级叶片的作用，逐渐增加压力，并最终排出。

压气机的性能主要取决于气流的流动特性和叶轮的几何形状。

二、气流运动分析压气机内部气流的运动是压气机气动力学的重要研究内容。

在压气机中，气体在叶轮的作用下发生加速和扩张，并在不同叶片间形成旋涡。

这些旋涡对气流的传输和能量转换起着关键作用。

研究气流的运动规律可以帮助我们深入了解压气机内部的气体流动过程，从而优化叶轮的设计和改进压气机的性能。

三、压气机性能评估压气机的性能评估是压气机气动力学研究的重要内容。

性能评估主要包括压气机的压力比、效率和流量等指标。

压力比是指压气机出口气体压力与进口气体压力的比值，是衡量压气机增压能力的重要指标。

效率是指压气机的能量转化效率，即输入功率与输出功率之比。

流量是指单位时间内通过压气机的气体质量或体积。

通过对这些指标的评估，可以判断压气机的性能优劣，为压气机的设计和应用提供参考。

压气机气动力学的研究不仅在航空航天领域有着广泛应用，也在能源领域具有重要作用。

在航空航天领域，压气机被广泛应用于飞机发动机和航空发动机。

不仅可以提供足够的推力，还可以改善发动机的燃烧效率和热效率。

在能源领域，压气机被广泛应用于燃气轮机和蒸汽轮机等发电设备中，可以提高能源利用效率，减少能源消耗和环境污染。

压气机气动力学是研究压气机内部气流运动和压气机性能的重要学科。

通过对气流运动规律的分析和压气机性能的评估，可以优化压气机的设计和改进压气机的性能。

压气机气动力学的研究在航空航天、能源等领域具有广泛的应用前景，对于提高能源利用效率、减少能源消耗和环境污染具有重要意义。

北京航空航天大学能源与动力工程学院专业综合实验报告班级学号姓名评分实验名称压气机性能实验实验日期一、实验目的1)掌握轴流压气机内流动、加功增压原理和特性；2)熟悉压气机气动参数测量和计算方法。

二、实验内容1、性能测试中的气动参数测量与速度三角形一台压气机在设计完成后，组装到核心机之前一定要经过部件试验的验证。

达到设计指标的才能进行组装。

这部分试验内容称之为压气机的性能测试。

其中最主要的性能参数集中反映在流量、压比和效率这几个参数上。

为了能够绘制速度三角形，本次试验要求在设计和近失速这两个特征状态下，测量如下气动参数：流量管静压、转子进出口外壁静压、静子出口外壁静压、转子进出口和静子出口平均半径处的总压、转子出口平均半径处的气流偏角以及其它必要的辅助参数。

2、额定折合转速下压气机特性曲线压气机的性能用特性曲线来表示。

对于高速压气机，通常的特性曲线图为流量－总压比图和流量－效率图。

但对于低速压气机，其横坐标则常用流量系数来表示，而压比可用压升或压升系数来表示。

试验时首先要在流量全开的情况下将转速开至待测转速。

待转速稳定后逐渐减小排气阀关度，通过减小排气面积来提高反压，从而得到同一转速下不同流量点的特性。

当流量减小到一定值时就会发生失速或喘振，此时应退出失速或喘振状态。

将同一转速下的这些测点连接起来就成为一条特性线。

如需完整的特性图，还应返回大流量状态，然后开至其它转速，重复这个过程。

图2.1为某低速压气机额定转速下的特性曲线示意图。

0.200.250.300.350.400.450.500.550.600.650.70∆p/.5ρum2ca/um0.200.250.300.350.400.450.500.550.600.650.701.0101.0121.0141.016πca/um0.750.800.850.90η图 2.1 压气机特性曲线三、实验装置如图2.2所示，实验台为一排动叶和一排静叶组成的单级轴流压气机，可增加叶片排数，扩展为双级相同级或三级相同级。

轴流式压气机性能预测方法的研究轴流式压气机是现代航空发动机中最重要的组成部分之一，因为它的性能直接关系到整个发动机的效率和可靠性。

因此，如何预测轴流式压气机的性能成为了研究的重点问题之一。

一、轴流式压气机的原理和工作过程轴流式压气机的作用是将空气压缩并向后送到燃烧室中与燃料混合，在燃料燃烧后，把燃烧产生的高温高压气体排出，推动涡轮转子运转，从而推动飞机或直升机等航空器飞行。

轴流式压气机由多级叶片和转子组成，每级叶片和转子的形状和角度都不同。

空气经一级叶片进入转子，转子带动空气向前流动，并在转子的弯曲处受到离心力的作用而产生压力，压缩后的高压空气再经过下一级叶片和转子组成的高压气室进行二次压缩，最终向燃烧室中送入。

二、轴流式压气机性能预测的方法1.理论分析法理论分析法是最基本、最简便、准确度最高的轴流式压气机性能预测方法之一，它可以根据轴流式压气机的物理和气体动力学原理，通过计算机数学模型分析轴流式压气机的流动状态和性能参数。

其中包括轴流式压气机的空气动力设计、气动布局和气动特性的计算等。

2.实验测试法实验测试法是通过设计实验设备和测试方法来获取轴流式压气机性能参数的方法。

例如，使用实验台对轴流式压气机进行动态测试，在测试中通过操纵转子转速，通过测量进出口气压、温度、流速以及转速、功率等参数来获取轴流式压气机的性能数据。

虽然实验测试法在实际操作中较为复杂，对于模拟轴流式压气机的实际工作状态和获取真实数据具有不可替代的作用。

同时，数值仿真模拟经常需要简化或者把参数视为平均数，无法考虑部分离散变化，实验测试方法能够真实地反映压气机实际工作过程中的参数变化，能更准确的模拟实际情况。

3.数值模拟法数值模拟法是使用计算机软件模拟轴流式压气机流动状态、压力等参数的变化。

数值模拟法可以提供轴流式压气机流动状态的详细信息，例如流场状态、叶片间间隔、叶片载荷等。

相对于实验测试法而言，数值模拟法具有计算成本低、模拟速度快、数据采集不受时间、环境等因素影响等优点。

压气机级的基本参数沿用途及原理压气机是一种将气体压缩的机械设备，广泛应用于工业、航空、航天等领域。

它的基本原理是通过旋转的叶轮将气体加速，并在静止的固体叶片上产生压力，从而实现气体的压缩。

在压缩过程中，气体温度会升高，因此需要冷却系统来保持温度稳定。

压气机级的基本参数1. 压比（Pressure Ratio）压比是指出口静态压力与入口静态压力之比。

它是衡量单级压缩能力的重要参数，通常用来描述整个压缩系统的性能。

在设计和选择压气机时，需要考虑所需的最终输出压力和入口条件。

2. 流量（Flow Rate）流量是指单位时间内通过一个给定面积的气体质量或体积。

在设计和选择压气机时，需要考虑所需流量和入口条件。

3. 效率（Efficiency）效率是指输出功率与输入功率之比。

对于一个给定的流量和压比，效率越高意味着更少的能量浪费和更低的运行成本。

因此，在设计和选择压气机时，需要考虑效率和所需输出功率。

4. 转速（Rotational Speed）转速是指压气机旋转的速度。

它是衡量压气机性能的重要参数之一，通常用来描述单级压缩能力。

在设计和选择压气机时，需要考虑所需流量、压比和效率，并根据这些要求来确定适当的转速。

5. 噪声（Noise）噪声是指由于空气动力学效应、振动和流体噪声等因素产生的声音。

在选择和使用压气机时，需要考虑噪声水平，并采取相应的措施来减少噪声对环境和工作人员造成的影响。

6. 重量（Weight）重量是指整个压气机系统的重量。

在设计和选择压气机时，需要考虑所需流量、压比、效率以及其他因素，并根据这些要求来确定适当的重量。

7. 尺寸（Size）尺寸是指整个压气机系统的大小。

在设计和选择压气机时，需要考虑所需流量、压比、效率以及其他因素，并根据这些要求来确定适当的尺寸。

8. 可靠性（Reliability）可靠性是指压气机系统的稳定性和可靠性。

在选择和使用压气机时，需要考虑其可靠性，并采取相应的措施来确保系统的稳定性和可靠性。

航空发动机设计手册第8册—压气机航空发动机作为飞机的心脏，其设计和性能直接影响飞机的安全和效率。

在航空发动机设计手册的第8册中，压气机是其中一个关键的部分，其设计和性能对发动机整体性能起着至关重要的作用。

在本文中，我们将深入探讨压气机的设计原理、工作特性以及对整体发动机性能的影响。

1. 压气机的基本原理压气机是航空发动机中的一个关键部件，其主要作用是将气体压缩，提高进气气流的压力和温度。

压气机通常由多级叶片和转子组成，通过叶轮的旋转将气体压缩，使其达到所需的进气压力。

压气机的设计需要考虑叶轮的叶片角度、叶片数目、叶片材料等因素，以实现高效、稳定的压缩过程。

2. 压气机的工作特性压气机在工作过程中会产生压力脉动和振动问题，这对发动机的可靠性和性能造成一定的影响。

在设计压气机时，需要考虑叶轮和转子的结构强度、动力平衡等问题，以减小振动和噪音，提高压气机的工作稳定性和可靠性。

压气机的流场特性对压气机的压缩效率和性能影响巨大，需要通过流场仿真和试验验证来优化设计。

3. 压气机对整体发动机性能的影响压气机的设计和性能直接影响整体发动机的性能和效率。

压气机的压缩效率、气动性能和工作稳定性会影响发动机的燃烧过程、推力输出和燃油消耗，直接关系到飞机的飞行性能和经济性。

在设计压气机时，需要综合考虑压气机与其他部件的协调配合，以实现最佳的整体性能和效率。

总结回顾通过对航空发动机设计手册第8册—压气机的深入探讨，我们对压气机的设计原理、工作特性以及对整体发动机性能的影响有了更深入的了解。

压气机作为航空发动机中的关键部件，在提高发动机性能和效率方面发挥着重要作用。

在今后的发动机设计和优化过程中，需要继续关注压气机的设计和性能问题，以实现更高水平的发动机性能和效率。

个人观点和理解作为发动机设计师，我深知压气机在航空发动机中的重要性。

压气机的设计和性能直接关系到整体发动机的性能和效率，对整个飞机的飞行性能和经济性影响巨大。

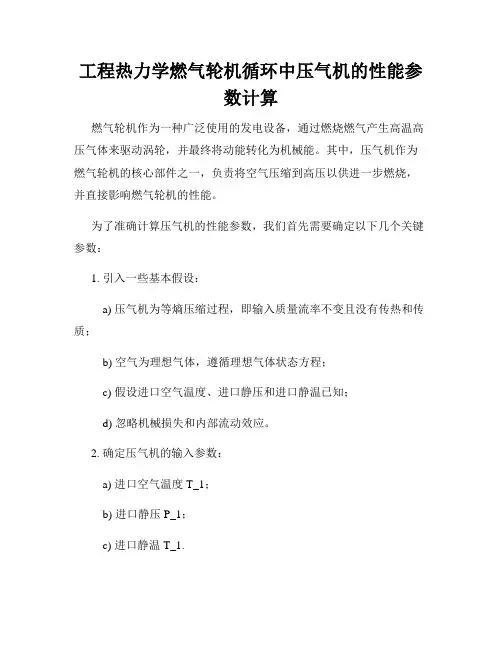

工程热力学燃气轮机循环中压气机的性能参
数计算
燃气轮机作为一种广泛使用的发电设备，通过燃烧燃气产生高温高压气体来驱动涡轮，并最终将动能转化为机械能。

其中，压气机作为燃气轮机的核心部件之一，负责将空气压缩到高压以供进一步燃烧，并直接影响燃气轮机的性能。

为了准确计算压气机的性能参数，我们首先需要确定以下几个关键参数：
1. 引入一些基本假设：
a) 压气机为等熵压缩过程，即输入质量流率不变且没有传热和传质；
b) 空气为理想气体，遵循理想气体状态方程；
c) 假设进口空气温度、进口静压和进口静温已知；
d) 忽略机械损失和内部流动效应。

2. 确定压气机的输入参数：
a) 进口空气温度 T_1；
b) 进口静压 P_1；
c) 进口静温 T_1.
3. 根据等墒压缩过程，利用理想气体状态方程可以得到压气机的输出参数：
a) 压气机出口压力 P_2；
b) 压气机出口温度 T_2.
4. 利用能量平衡方程来计算压气机的压缩功；
a) 由于忽略了机械损失和内部流动效应，压气机的压缩功可以近似为输入总焓减去输出总焓。

5. 计算压气机的绝热效率：
a) 利用绝热效率的定义，即实际压缩功与等熵压缩功之比，可以得到压气机的绝热效率。

综上所述，通过以上步骤，可以得到燃气轮机循环中以压气机为核心部件的性能参数计算。

需要注意的是，实际工程中可能还需要考虑其他因素对性能参数的影响，并进行相应修正。

本文以工程热力学燃气轮机循环中压气机的性能参数计算为标题，按照合同的格式进行撰写。

以上就是对于该题目的详细讨论与计算过程，希望对你有所帮助。
