1、压缩机工作过程及性能指标资料

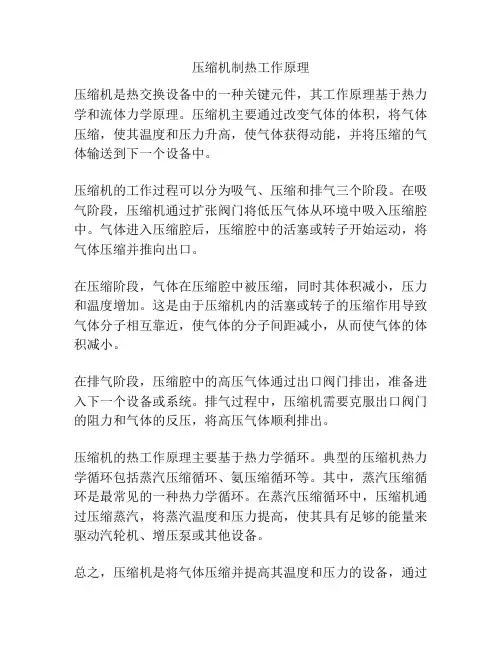

压缩机制热工作原理
压缩机是热交换设备中的一种关键元件，其工作原理基于热力学和流体力学原理。

压缩机主要通过改变气体的体积，将气体压缩，使其温度和压力升高，使气体获得动能，并将压缩的气体输送到下一个设备中。

压缩机的工作过程可以分为吸气、压缩和排气三个阶段。

在吸气阶段，压缩机通过扩张阀门将低压气体从环境中吸入压缩腔中。

气体进入压缩腔后，压缩腔中的活塞或转子开始运动，将气体压缩并推向出口。

在压缩阶段，气体在压缩腔中被压缩，同时其体积减小，压力和温度增加。

这是由于压缩机内的活塞或转子的压缩作用导致气体分子相互靠近，使气体的分子间距减小，从而使气体的体积减小。

在排气阶段，压缩腔中的高压气体通过出口阀门排出，准备进入下一个设备或系统。

排气过程中，压缩机需要克服出口阀门的阻力和气体的反压，将高压气体顺利排出。

压缩机的热工作原理主要基于热力学循环。

典型的压缩机热力学循环包括蒸汽压缩循环、氨压缩循环等。

其中，蒸汽压缩循环是最常见的一种热力学循环。

在蒸汽压缩循环中，压缩机通过压缩蒸汽，将蒸汽温度和压力提高，使其具有足够的能量来驱动汽轮机、增压泵或其他设备。

总之，压缩机是将气体压缩并提高其温度和压力的设备，通过
改变气体的体积来实现。

压缩机的工作原理基于热力学和流体力学原理，在吸气、压缩和排气三个阶段，将气体压缩和输送到下一个设备中。

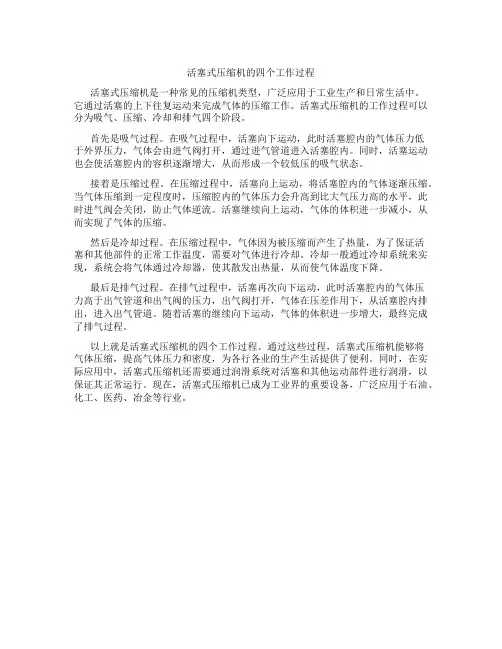

活塞式压缩机的四个工作过程活塞式压缩机是一种常见的压缩机类型，广泛应用于工业生产和日常生活中。

它通过活塞的上下往复运动来完成气体的压缩工作。

活塞式压缩机的工作过程可以分为吸气、压缩、冷却和排气四个阶段。

首先是吸气过程。

在吸气过程中，活塞向下运动，此时活塞腔内的气体压力低于外界压力，气体会由进气阀打开，通过进气管道进入活塞腔内。

同时，活塞运动也会使活塞腔内的容积逐渐增大，从而形成一个较低压的吸气状态。

接着是压缩过程。

在压缩过程中，活塞向上运动，将活塞腔内的气体逐渐压缩。

当气体压缩到一定程度时，压缩腔内的气体压力会升高到比大气压力高的水平，此时进气阀会关闭，防止气体逆流。

活塞继续向上运动，气体的体积进一步减小，从而实现了气体的压缩。

然后是冷却过程。

在压缩过程中，气体因为被压缩而产生了热量，为了保证活塞和其他部件的正常工作温度，需要对气体进行冷却。

冷却一般通过冷却系统来实现，系统会将气体通过冷却器，使其散发出热量，从而使气体温度下降。

最后是排气过程。

在排气过程中，活塞再次向下运动，此时活塞腔内的气体压力高于出气管道和出气阀的压力，出气阀打开，气体在压差作用下，从活塞腔内排出，进入出气管道。

随着活塞的继续向下运动，气体的体积进一步增大，最终完成了排气过程。

以上就是活塞式压缩机的四个工作过程。

通过这些过程，活塞式压缩机能够将气体压缩，提高气体压力和密度，为各行各业的生产生活提供了便利。

同时，在实际应用中，活塞式压缩机还需要通过润滑系统对活塞和其他运动部件进行润滑，以保证其正常运行。

现在，活塞式压缩机已成为工业界的重要设备，广泛应用于石油、化工、医药、冶金等行业。

制冷压缩机性能测试实验一、实验目的通过制冷压缩机实际运行测试实验，使学生了解并掌握以下内容： 1、制冷压缩机制冷量的测试方法；2、蒸发温度、冷凝温度与制冷量的关系；3、制冷系统主要运行参数及其相互之间的影响；4、有关测试仪器、仪表的使用方法；5、测试数据处理及误差分析方法。

二、实验原理1、制冷压缩机的性能随蒸发温度和冷凝温度的变化而变化，因此需要在国家标准规定的工况下进行制冷压缩机的性能测试。

2、压缩机的性能可由其工作工况的性能系数COP 来衡量：Q COP W=式中，0Q 为压缩机的制冷量；W 为压缩机输入功率。

3、在一个确定的工况下，蒸发温度、冷凝温度、吸气温度以及过冷度都是已知的。

这样，对于单级蒸气压缩式制冷机来说，其循环p-h 图如图3 所示。

图3图中，1点为压缩机吸气状态；4-5为过冷段。

在特定工况下，压缩机的单位质量制冷量是确定的，即：015q h h =- 。

这样只要测得流经压缩机的制冷剂质量流量m G ，就可计算出压缩机的制冷量，即0015()m m Q G q G h h =⨯=⨯-4、压缩机的输入功率：开启式压缩机为输入压缩机的轴功率，封闭式（包括半封闭式和全封闭式）压缩机为电动机输入功率。

三、实验设备整个实验装置由制冷系统及换热系统、参数测量采集和控制系统共三部分组成：1、制冷系统采用全封闭涡旋式制冷压缩机，蒸发器为板式换热器，冷凝器为壳管式换热器，节流装置为电子膨胀阀。

1.1冷却水换热系统由冷却水泵、冷却水塔、调节冷凝器进水温度的恒温器和水流量调节阀门及管路组成；1.2冷媒水换热系统由冷媒水泵、调节蒸发器进水温度的恒温器、调节水流量的阀门组成；2、六个绝对压力变送器、十个PT100温度传感器、两个涡轮流量变送器分别对应原理图位置及安捷伦34970型数据采集仪和压缩机性能测试软件；3、控制系统：通过三块山武SCD36数字调节器分别根据设定值与实测值的差值来调节冷却水、冷媒水的加热量和电子膨胀阀的开度，将机组运行控制在设定工况允许的范围内。

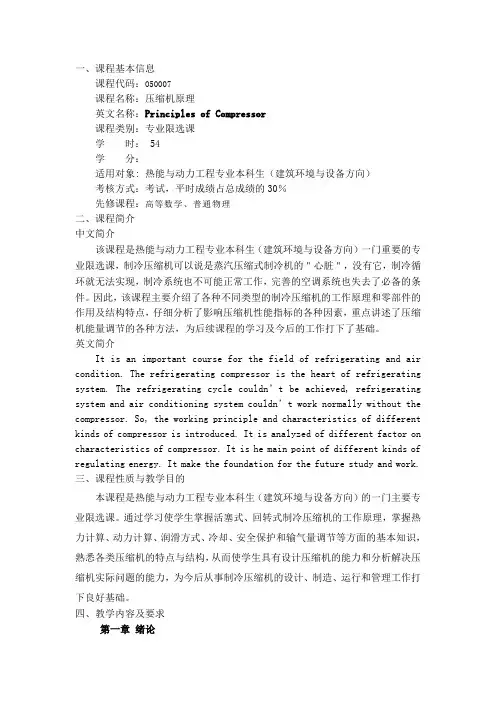

一、课程基本信息课程代码：050007课程名称：压缩机原理英文名称：Principles of Compressor课程类别：专业限选课学时： 54学分：适用对象: 热能与动力工程专业本科生（建筑环境与设备方向）考核方式：考试，平时成绩占总成绩的30％先修课程：高等数学、普通物理二、课程简介中文简介该课程是热能与动力工程专业本科生（建筑环境与设备方向）一门重要的专业限选课，制冷压缩机可以说是蒸汽压缩式制冷机的＂心脏＂，没有它，制冷循环就无法实现，制冷系统也不可能正常工作，完善的空调系统也失去了必备的条件。

因此，该课程主要介绍了各种不同类型的制冷压缩机的工作原理和零部件的作用及结构特点，仔细分析了影响压缩机性能指标的各种因素，重点讲述了压缩机能量调节的各种方法，为后续课程的学习及今后的工作打下了基础。

英文简介It is an important course for the field of refrigerating and air condition. The refrigerating compressor is the heart of refrigerating system. The refrigerating cycle couldn’t be achieved, refrigerating system and air conditioning system couldn’t work normally without the compressor. So, the working principle and characteristics of different kinds of compressor is introduced. It is analyzed of different factor on characteristics of compressor. It is he main point of different kinds of regulating energy. It make the foundation for the future study and work.三、课程性质与教学目的本课程是热能与动力工程专业本科生（建筑环境与设备方向）的一门主要专业限选课。

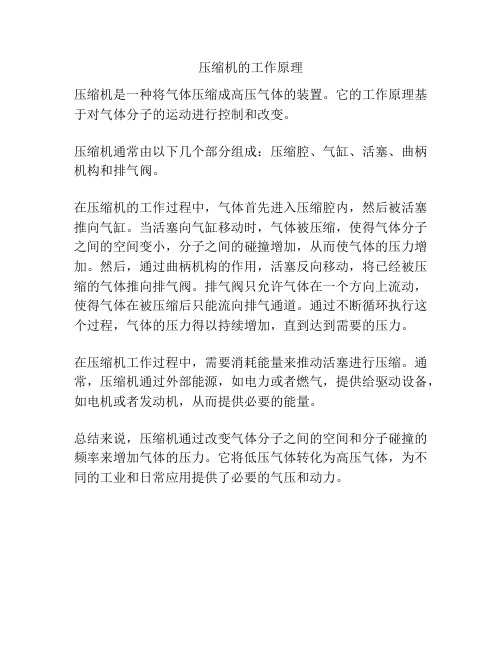

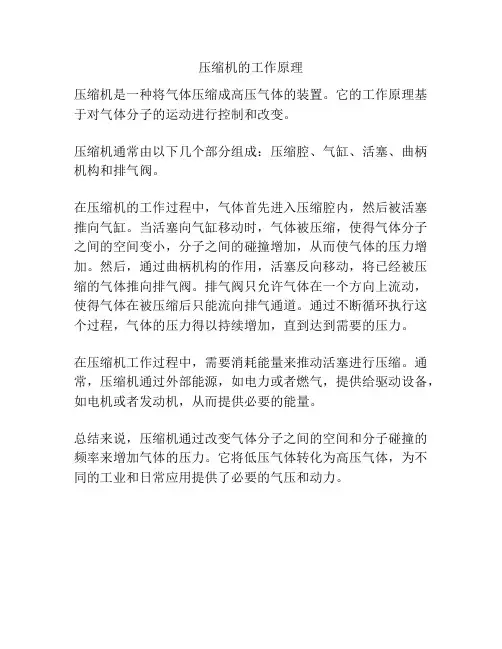

压缩机的工作原理
压缩机是一种将气体压缩成高压气体的装置。

它的工作原理基于对气体分子的运动进行控制和改变。

压缩机通常由以下几个部分组成：压缩腔、气缸、活塞、曲柄机构和排气阀。

在压缩机的工作过程中，气体首先进入压缩腔内，然后被活塞推向气缸。

当活塞向气缸移动时，气体被压缩，使得气体分子之间的空间变小，分子之间的碰撞增加，从而使气体的压力增加。

然后，通过曲柄机构的作用，活塞反向移动，将已经被压缩的气体推向排气阀。

排气阀只允许气体在一个方向上流动，使得气体在被压缩后只能流向排气通道。

通过不断循环执行这个过程，气体的压力得以持续增加，直到达到需要的压力。

在压缩机工作过程中，需要消耗能量来推动活塞进行压缩。

通常，压缩机通过外部能源，如电力或者燃气，提供给驱动设备，如电机或者发动机，从而提供必要的能量。

总结来说，压缩机通过改变气体分子之间的空间和分子碰撞的频率来增加气体的压力。

它将低压气体转化为高压气体，为不同的工业和日常应用提供了必要的气压和动力。

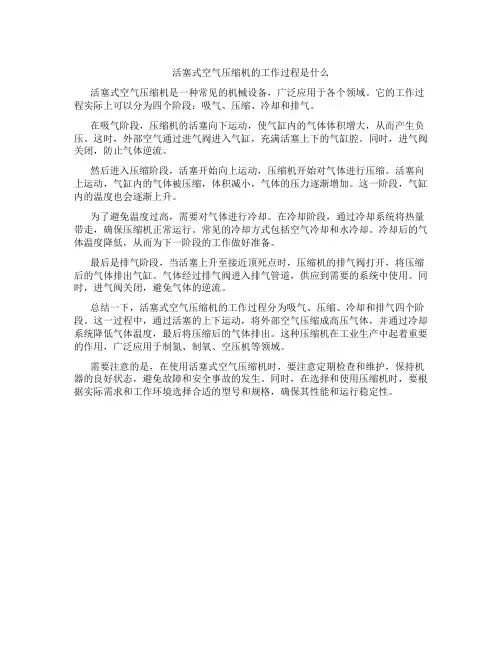

活塞式空气压缩机的工作过程是什么
活塞式空气压缩机是一种常见的机械设备，广泛应用于各个领域。

它的工作过程实际上可以分为四个阶段：吸气、压缩、冷却和排气。

在吸气阶段，压缩机的活塞向下运动，使气缸内的气体体积增大，从而产生负压。

这时，外部空气通过进气阀进入气缸，充满活塞上下的气缸腔。

同时，进气阀关闭，防止气体逆流。

然后进入压缩阶段，活塞开始向上运动，压缩机开始对气体进行压缩。

活塞向上运动，气缸内的气体被压缩，体积减小，气体的压力逐渐增加。

这一阶段，气缸内的温度也会逐渐上升。

为了避免温度过高，需要对气体进行冷却。

在冷却阶段，通过冷却系统将热量带走，确保压缩机正常运行。

常见的冷却方式包括空气冷却和水冷却。

冷却后的气体温度降低，从而为下一阶段的工作做好准备。

最后是排气阶段，当活塞上升至接近顶死点时，压缩机的排气阀打开，将压缩后的气体排出气缸。

气体经过排气阀进入排气管道，供应到需要的系统中使用。

同时，进气阀关闭，避免气体的逆流。

总结一下，活塞式空气压缩机的工作过程分为吸气、压缩、冷却和排气四个阶段。

这一过程中，通过活塞的上下运动，将外部空气压缩成高压气体，并通过冷却系统降低气体温度，最后将压缩后的气体排出。

这种压缩机在工业生产中起着重要的作用，广泛应用于制氮、制氧、空压机等领域。

需要注意的是，在使用活塞式空气压缩机时，要注意定期检查和维护，保持机器的良好状态，避免故障和安全事故的发生。

同时，在选择和使用压缩机时，要根据实际需求和工作环境选择合适的型号和规格，确保其性能和运行稳定性。

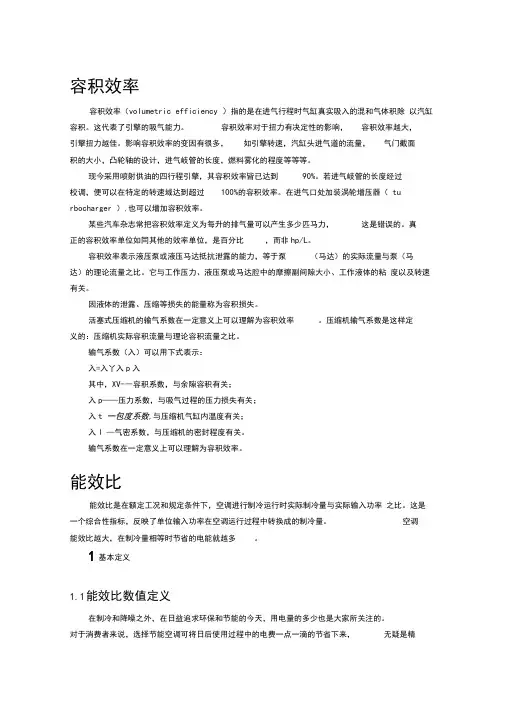

容积效率容积效率（volumetric efficiency ）指的是在进气行程时气缸真实吸入的混和气体积除以汽缸容积。

这代表了引擎的吸气能力。

容积效率对于扭力有决定性的影响，容积效率越大，引擎扭力越佳。

影响容积效率的变因有很多，如引擎转速，汽缸头进气道的流量，气门截面积的大小，凸轮轴的设计，进气岐管的长度，燃料雾化的程度等等等。

现今采用喷射供油的四行程引擎，其容积效率皆已达到90%。

若进气岐管的长度经过校调，便可以在特定的转速域达到超过100%的容积效率。

在进气口处加装涡轮增压器（tu rbocharger ）,也可以增加容积效率。

某些汽车杂志常把容积效率定义为每升的排气量可以产生多少匹马力，这是错误的。

真正的容积效率单位如同其他的效率单位，是百分比，而非hp/L。

容积效率表示液压泵或液压马达抵抗泄露的能力，等于泵（马达）的实际流量与泵（马达）的理论流量之比。

它与工作压力、液压泵或马达腔中的摩擦副间隙大小、工作液体的粘度以及转速有关。

因液体的泄露、压缩等损失的能量称为容积损失。

活塞式压缩机的输气系数在一定意义上可以理解为容积效率。

压缩机输气系数是这样定义的：压缩机实际容积流量与理论容积流量之比。

输气系数（入）可以用下式表示：入=入丫入p入其中，XV-―容积系数，与余隙容积有关；入p——压力系数，与吸气过程的压力损失有关；入t 一包度系数,与压缩机气缸内温度有关；入l —气密系数，与压缩机的密封程度有关。

输气系数在一定意义上可以理解为容积效率。

能效比能效比是在额定工况和规定条件下，空调进行制冷运行时实际制冷量与实际输入功率之比。

这是一个综合性指标，反映了单位输入功率在空调运行过程中转换成的制冷量。

空调能效比越大，在制冷量相等时节省的电能就越多。

1基本定义1.1能效比数值定义在制冷和降噪之外，在日益追求环保和节能的今天，用电量的多少也是大家所关注的。

对于消费者来说，选择节能空调可将日后使用过程中的电费一点一滴的节省下来，无疑是精明的选择。
