品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。

例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等。

1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。

2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。

二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。

层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。

例如：抽样统计表、不良类别统计表、排行榜等。

实施步骤：① 确定研究的主题；② 制作表格并收集数据；③ 将收集的数据进行层别；④ 比较分析，对这些数据进行分析，找出其内在的原因，确定改善项目。

三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。

它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。

1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。

A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期：存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等。

2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。

A操作者：班次、组别、年龄、经验、熟练情况等；B机器：设备、工具、模具、仪器等；C原材料：制造商、工厂、批次、种类等；D作业方法：作业环境、工序先后、作业安排等。

2、柏拉图的作用① 降低不良的依据；② 决定改善目标，找出问题点；③ 可以确认改善的效果。

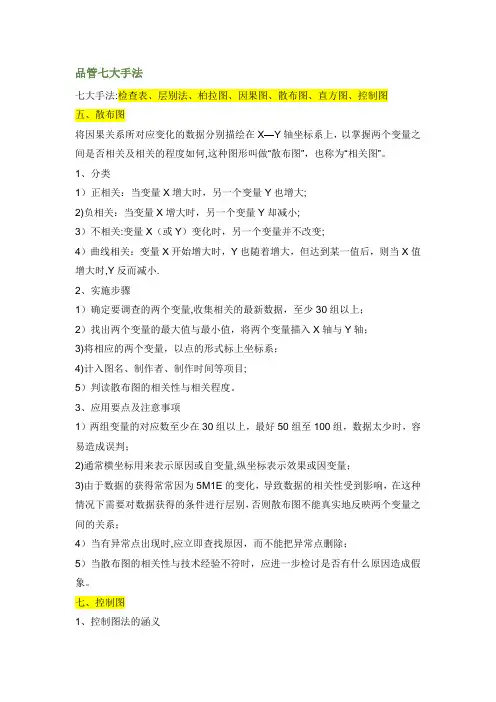

品管七大手法七大手法:检查表、层别法、柏拉图、因果图、散布图、直方图、控制图五、散布图将因果关系所对应变化的数据分别描绘在X—Y轴坐标系上，以掌握两个变量之间是否相关及相关的程度如何,这种图形叫做“散布图”，也称为“相关图”。

1、分类1）正相关：当变量X增大时，另一个变量Y也增大;2)负相关：当变量X增大时，另一个变量Y却减小;3）不相关:变量X（或Y）变化时，另一个变量并不改变;4）曲线相关：变量X开始增大时，Y也随着增大，但达到某一值后，则当X值增大时,Y反而减小.2、实施步骤1）确定要调查的两个变量,收集相关的最新数据，至少30组以上；2）找出两个变量的最大值与最小值，将两个变量描入X轴与Y轴；3)将相应的两个变量，以点的形式标上坐标系；4)计入图名、制作者、制作时间等项目;5）判读散布图的相关性与相关程度。

3、应用要点及注意事项1）两组变量的对应数至少在30组以上，最好50组至100组，数据太少时，容易造成误判；2)通常横坐标用来表示原因或自变量,纵坐标表示效果或因变量；3)由于数据的获得常常因为5M1E的变化，导致数据的相关性受到影响，在这种情况下需要对数据获得的条件进行层别，否则散布图不能真实地反映两个变量之间的关系；4）当有异常点出现时,应立即查找原因，而不能把异常点删除；5）当散布图的相关性与技术经验不符时，应进一步检讨是否有什么原因造成假象。

七、控制图1、控制图法的涵义影响产品质量的因素很多,有静态因素也有动态因素，有没有一种方法能够即时监控产品的生产过程、及时发现质量隐患，以便改善生产过程,减少废品和次品的产出？控制图法就是这样一种以预防为主的质量控制方法,它利用现场收集到的质量特征值,绘制成控制图,通过观察图形来判断产品的生产过程的质量状况。

控制图可以提供很多有用的信息，是质量管理的重要方法之一。

控制图又叫管理图，它是一种带控制界限的质量管理图表.运用控制图的目的之一就是，通过观察控制图上产品质量特性值的分布状况，分析和判断生产过程是否发生了异常,一旦发现异常就要及时采取必要的措施加以消除，使生产过程恢复稳定状态。

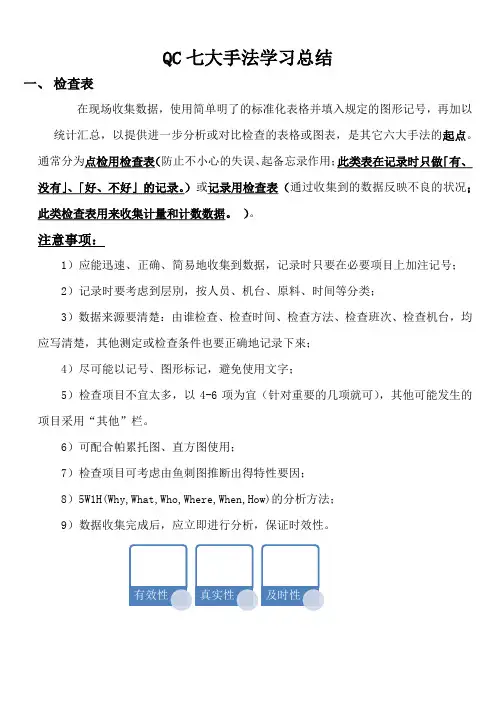

QC七大手法学习总结一、检查表在现场收集数据，使用简单明了的标准化表格并填入规定的图形记号，再加以统计汇总，以提供进一步分析或对比检查的表格或图表，是其它六大手法的起点。

通常分为点检用检查表（防止不小心的失误、起备忘录作用；此类表在记录时只做「有、没有」、「好、不好」的记录。

）或记录用检查表（通过收集到的数据反映不良的状况；此类检查表用来收集计量和计数数据。

）。

注意事项：1）应能迅速、正确、简易地收集到数据，记录时只要在必要项目上加注记号；2）记录时要考虑到层別，按人员、机台、原料、时间等分类；3）数据来源要清楚：由谁检查、检查时间、检查方法、检查班次、检查机台，均应写清楚，其他测定或检查条件也要正确地记录下來；4）尽可能以记号、图形标记，避免使用文字；5）检查项目不宜太多，以4-6项为宜（针对重要的几项就可），其他可能发生的项目采用“其他”栏。

6）可配合帕累托图、直方图使用；7）检查项目可考虑由鱼刺图推断出得特性要因；8）5W1H(Why,What,Who,Where,When,How)的分析方法；9）数据收集完成后，应立即进行分析，保证时效性。

二、 层别法将得到的数据资料按需要而分成数个类别，便于以后的分析。

分层方法： 1) 人机料法环；例如： 作业员：不同拉、班、组别 机 器：不同机器别；原料、零件：不同供给厂家别；作业条件：不同的温度、压力、湿度、作业场所；； 产 品：不同的产品别；其 他：如使用不同的工艺方法生产的同种产品别。

2) 时间；不同批别、不同时间生产的产品；3) 作业区域；不同班组、不同车间、过程区域层别；4) 不良项目等。

注意事项：1) 实施前，首先要确定分层的目的（不合格率分析？效率提高？作业条件影响？）；2) 检查表的设计应针对怀疑的对象设计；3) 数据性质分类应清晰、详细记载；4) 依各类可能原因加以分层，找出真正原因；5) 分层所得的结果应与对策相联接，并实施行动。

控制图1、概念控制图又叫做管制图，是用于分析和判断工序是否处于稳定状态所使用的带有控制界限的一种工序管理图。

控制图是一种对过程质量加以测定、记录从而进行控制管理的一种用科学方法设计的图，图上有中心线（CL ）、上控制线（UCL ）、下控制线（LCL ）,并有按时间顺序抽取的样本计量值的描点序列。

控制图主要用于：过程分析及过程控制。

图1表示了控制图的基本形状：2、原理控制图的作图原理被称为“3σ原理"，或“千分之三法则”。

根据统计学可以知晓，如果过程受控，数据的分布将呈钟形正态分布,位于“μ±3σ"区域间的数据占据了总数据的99。

73%，位于此区域之外的数据占据总数据的0.27%（约千分之三,上、下界限外各占0.135%)，因此,在正常生产过程中，出现不良品的概率只有千分之三，所以我们一般将它忽略不计（认为不可能发生），如果一旦发生，就意味着出现了异常波动。

μ：中心线,记为CL ，用实线表示； μ+3σ：上界线，记为UCL ，用虚线表示； μ－3σ:下界线，记为LCL ，用虚线表示。

3、控制图的种类①、计量值控制图：控制图所依据的数据均属于由量具实际测量而得。

A 、平均值与全距（或极差)控制图（ R Chart ）； B S Chart ）；C Chart ）；D 、单值控制图（X Chart ）；②、计数值控制图:控制图所依据的数据均属于以计数值(如：不良品率、不良数、缺点数、件数等）。

A 、不良率控制图（P Chart)； B 、不良数控制图（Pn Chart ）；质 量 特 性 数 据C、缺点数控制图（C Chart）;D、单位缺点数控制图(U Chart）。

4、控制图的用途根据控制图在实际生产过程中的运用，可以将其分为分析用控制图、控制用控制图:①、分析用控制图(先有数据，后有控制界限)：用于制程品质分析用，如：决定方针、制程解析、制程能力研究、制程管制之准备。

QC七大手法之控制图：如何用数据来监控过程？一、介绍控制图的概念及作用控制图是一种基于数据分析的工具，能够帮助企业对生产过程的稳定性、可重复性进行监控和改进。

控制图是通过将一组数据的变化趋势可视化呈现，让人们能够更容易地理解和识别数据中的规律和异常，从而对生产过程进行管控和优化。

控制图的作用是帮助企业通过数据的监控和改进，提高产品质量、生产效率以及客户满意度。

控制图可以监控的过程包括但不限于生产过程、质量控制过程、维修过程、服务过程等等。

二、控制图的种类及应用场景1.均值图：用于监控平均值的变化趋势，应用场景包括生产过程中指标的平均值是否稳定、客户满意度等。

2.极差图：用于监控数据的稳定性，应用场景包括同一生产过程中同一批次的数据变异是否稳定、装修工程的材料成本、购买同一品牌的电子产品价格波动等。

3.标准差图：用于监控数据的离散程度，应用场景包括生产过程中质量的稳定性、质量管控过程中产品的缺陷率等。

4.P图：用于监控不良品率，应用场景包括生产过程中不良品率的变化趋势、服务过程中的客户抱怨率等。

5.C图：用于监控缺陷数，应用场景包括生产过程中出现的缺陷数量、服务过程中的事故数量等。

6.U图：用于监控缺陷的平均数，应用场景包括质量控制过程中产品的平均缺陷数、维修过程中每次维修所需时间等。

7.NP图：用于监控不良品数量，应用场景包括生产过程中不良品的数量是否稳定、质量管控过程中维修次数等。

三、控制图的制作流程1.收集样本数据：收集过程中需要选取合适的数据来源并保证样本的代表性，收集的数据需要是连续性的。

2.计算统计量：根据所绘制的控制图种类，计算出数据的平均值、标准差等统计量。

3.建立控制线：根据数据的性质和控制图的种类，确定上限、下限等控制线。

4.绘制控制图：根据统计量和控制线通过软件进行绘制控制图。

四、控制图的解读方法1.游离点的处理方法：游离点是指偏离控制线的数据点。

当数据点数不足大于或等于25个时，游离点不应处理。

质量管理五大工具和七大手法质量管理五大工具包括：流程图、控制图、核实报告、因果图和Pareto 理论。

质量管理七大手法包括：内控、标准化、培训、持续改进、规范操作、客户参与和精益生产。

流程图是一种图形工具，可以用来识别和定义流程的步骤和关系。

它可以帮助企业整合和改善不同类型的流程，并显示如何将个体部分连接起来以实现更大的目标。

控制图是一种图表工具，可以用来监控和检测流程的变化情况。

它可以用来快速发现数据中的异常和变化，从而有效地发现问题，并采取补救措施。

核实报告是一种评估手段，可以用来验证一个产品或服务的质量。

它可以帮助组织听取来自客户、供应商或消费者的反馈意见，并帮助公司做出改进的决定。

因果图是一种思维工具，可以用来探索导致问题出现的根本原因。

它可以用来分析症状，建立清晰的问题发生机制，以确定问题根源并提出解决方案。

Pareto 理论是一种优先排序工具，可以用来确定负责优先处理问题的部门或作业流程。

它可以帮助组织识别最值得重点关注的内容，以投入最少的资源达到最大的效果。

质量管理的七大手法之一是内控，这涉及内部监督和控制的过程。

主要技术包括在日常工作中建立内部审查、内部审计和内部报告，以确保公司的质量标准得到遵守。

另一种手法是标准化，即定义和实施标准操作流程，确保操作过程的一致性和可重复性。

通过将流程标准化，可以更好地控制质量，降低成本，提高整体效率。

培训是另一种质量管理手法，它旨在提高组织内所有人员的职业水平。

它可以帮助企业提高质量标准、改善生产效率和提高服务品质，从而实现企业的可持续发展。

持续改进是指在产品或服务过程中不断检查、优化和更新，以便满足客户要求和期望。

它是一种长期的做法，可以帮助组织改进质量，提高效率，并保持竞争优势。

规范操作是指系统地定义每个操作的最佳实践流程，以确保每个步骤都符合预定标准。

它可以确保整个过程的流畅性，减少误差，从而提高产品质量。

客户参与指的是与客户紧密合作，共同改进产品或服务的过程。

QC七大管理手法在质量控制(QC)的领域中，有七大管理手法被广泛运用。

这些手法包括统计抽样、散点图、控制图、因果图、5W1H分析、帕累托图和直方图。

它们为企业提供了有效的工具和方法，以追踪和改进产品和服务的质量。

下面将对这七大管理手法进行详细介绍。

一、统计抽样统计抽样是一种通过对样本进行检验，来预测整体数量或质量特征的方法。

在质量控制中，统计抽样可以帮助企业确定批次中的缺陷率或产品质量水平。

通过对抽样数据进行统计分析，企业可以将结果推广到整个批次或群体，并作出相应的决策。

二、散点图散点图是一种显示两个变量之间关系的图表。

在质量控制中，散点图可以用来分析两个变量之间的相关性，以帮助企业了解这些变量之间的因果关系。

通过观察散点图中的数据点分布和趋势，企业可以发现问题，并采取相应的措施来改进质量。

三、控制图控制图是一种用于监控过程稳定性和识别特殊原因变异的工具。

在质量控制中，控制图可以帮助企业监测产品或过程的变异，并及时发现可能导致质量问题的异常情况。

通过设置上下控制限，企业可以判断过程是否处于可控状态，并采取纠正措施以提高质量。

四、因果图因果图也被称为鱼骨图或石川图，它是一种用来分析问题根本原因的工具。

在质量控制中，因果图可以帮助企业识别可能导致质量问题的各种因素，并将其按照不同的类别进行归纳。

通过分析因果图，企业可以找到问题的根本原因，并制定相应的改进计划。

五、5W1H分析5W1H分析是一种通过回答“什么、为什么、在哪里、何时、谁、如何”等问题来全面分析问题的方法。

在质量控制中，5W1H分析可以帮助企业全面了解问题的各个方面，从而准确地确定问题的原因和解决方案。

通过对问题进行详细的分析和拆解，企业可以更好地控制质量。

六、帕累托图帕累托图是一种通过将问题按照重要性进行排序，以找出主要原因的方法。

在质量控制中，帕累托图可以帮助企业确定导致质量问题的主要因素，从而有针对性地改进质量。

通过制作帕累托图，企业可以清晰地了解每个因素对总体问题的贡献程度，并采取相应的对策。

QC七大手法QC七大手法：层别法（流程图）、散布图、直方图、控制图、检查表、排列图、鱼骨图（因果图)新QC七大手法：亲和图（也称KJ法）、关联图、系统图、过程决定计划图（PDPC 法）、矩阵图、矩阵数据解析法、箭线图七种。

一检查表(Data collection form)层别法(Stratification)散布图(Scatter)排列图(Pareto)直方图(Histogram)因果图(Cause-Effect diagram)控制图(Control Chart)1. 检查表（Check List）以简单的数据或容易了解的方式，作成图形或表格，只要记上检查记号，并加以统计整理，作为进一步分析或核对检查用，其目的在於『现状调查』。

2. 柏拉图（Pareto Diagram）根据所搜集之数据，以不良原因、不良状况、不良发生或客户抱怨的种类、安全事故等，项目别加以分类，找出比率最大的项目或原因并按照大小顺序排列，再加上累积值的图形。
