QC七大手法之直方图与散布图

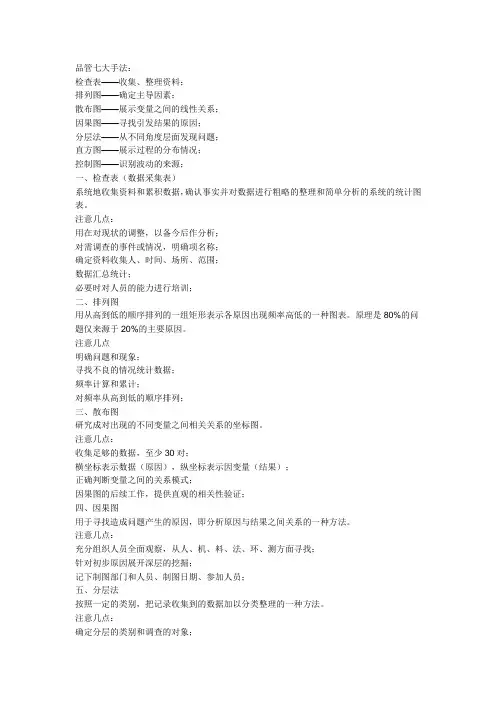

品管七大手法：检查表——收集、整理资料；排列图——确定主导因素；散布图——展示变量之间的线性关系；因果图——寻找引发结果的原因；分层法——从不同角度层面发现问题；直方图——展示过程的分布情况；控制图——识别波动的来源；一、检查表（数据采集表）系统地收集资料和累积数据，确认事实并对数据进行粗略的整理和简单分析的系统的统计图表。

注意几点：用在对现状的调整，以备今后作分析；对需调查的事件或情况，明确项名称；确定资料收集人、时间、场所、范围；数据汇总统计；必要时对人员的能力进行培训；二、排列图用从高到低的顺序排列的一组矩形表示各原因出现频率高低的一种图表。

原理是80%的问题仅来源于20%的主要原因。

注意几点明确问题和现象；寻找不良的情况统计数据；频率计算和累计；对频率从高到低的顺序排列；三、散布图研究成对出现的不同变量之间相关关系的坐标图。

注意几点：收集足够的数据，至少30对；横坐标表示数据（原因），纵坐标表示因变量（结果）；正确判断变量之间的关系模式；因果图的后续工作，提供直观的相关性验证；四、因果图用于寻找造成问题产生的原因，即分析原因与结果之间关系的一种方法。

注意几点：充分组织人员全面观察，从人、机、料、法、环、测方面寻找；针对初步原因展开深层的挖掘；记下制图部门和人员、制图日期、参加人员；五、分层法按照一定的类别，把记录收集到的数据加以分类整理的一种方法。

注意几点：确定分层的类别和调查的对象；设计收集数据的表格；收集和记录数据；整理资料并绘制相应图表；比较分析和最终的推论；用于分析和掌握数据的分布状况，以便推断特性总体分布状态的一种统计方法。

注意几点：确定过程特性和计量标准值；收集数据，必须是计量值数据；数据针对一个范围时期收集至少50-100个；确定积差、分组数、分组组界、组间距；作次数分配表控制图是用于分析和控制过程质量的一种方法。

控制图是一种带有控制界限的反映过程质量的记录图形，图的纵轴代表产品质量特性值(或由质量特性值获得的某种统计量)；横轴代表按时间顺序(自左至右)抽取的各个样本号；图内有中心线(记为CL)、上控制界限(记为UCL)和下控制界限(记为LCL)三条线注意几点：确定产品型号、工序名称、品质特性。

Volex(SZ) QA Department training MaterialQuality Control Seven ToolsPresented By: Xia Fan2th April. 2001Suzhou Quality1Quality Control Seven Tools品质管理需要用科学的管理方法和统计技术，对影响品质的各方面因素进行系统的考虑；对相关数据进行收集、处理、分析；找出形成原因和解决方法；实施改进。

Quality Control Seven Tools品质管理活动中所运用的统计手法一般称为“QC七大手法”：1、检查表（又称点检表）——收集、整理资料；根据事实、数据说话。

2、柏拉图（又称排列图）——确定主导因素；并非对所有原因采取处置，而是先就其中影响较大的2~3项采取措施。

3、因果图（又称特性要因图、鱼骨图）——寻找引发结果的原因；整理原因与结果之关系，以探讨潜伏伏性的问题。

Quality Control Seven Tools4、分层法（又称层别法）——从不同角度层面发现问题；所有数据不可仅止于平均，须根据数据的层次，考虑适当分层。

5、散布图（又称散点图）——展示变量之间的线性关系；6、直方图（数次表）——展示过程的分布情况；凡事物不能完全单用平均值来考虑，应该了解事物均有变异存在，须从平均值与变异性来考虑-。

7、控制图（又称管控图）——识别波动的来源；凡事物不能完全单用平均值来考虑，应该了解事物均有变异存在，须从平均值与变异性来考虑-Quality Control Seven Tools具体步骤是：1、问题的把握点（柏拉图、直方图），2、对问题的现状分析（控制图、检查表、散布图、层别法），3、改善对策实施（利用各种统计方法及固定的技术），4、实施结果的确认（推移图、柏拉图），5、标准化。

Quality Control Seven Tools1.什么是检查表：检查表是一种为了便于收集数据而设计的表格。

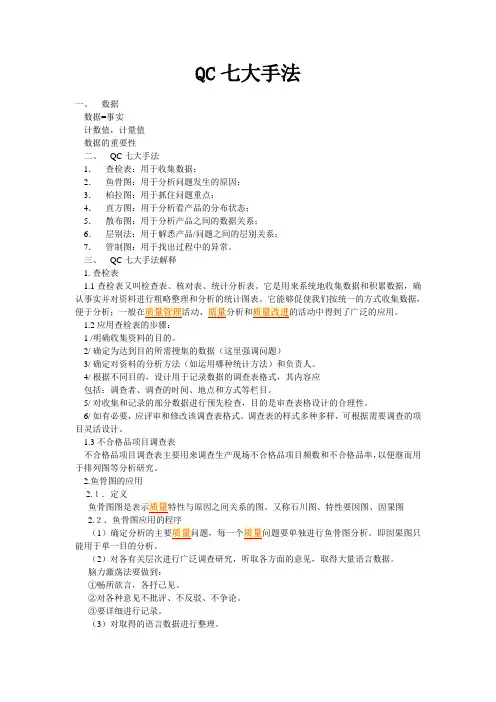

QC七大手法一、数据数据=事实计数值，计量值数据的重要性二、 QC七大手法1．查检表：用于收集数据；2．鱼骨图：用于分析问题发生的原因；3．柏拉图：用于抓住问题重点；4．直方图：用于分析看产品的分布状态；5．散布图：用于分析产品之间的数据关系；6．层别法：用于解悉产品/问题之间的层别关系；7．管制图：用于找出过程中的异常。

三、 QC七大手法解释1. 查检表1.1查检表又叫检查表、核对表、统计分析表。

它是用来系统地收集数据和积累数据，确认事实并对资料进行粗略整理和分析的统计图表。

它能够促使我们按统一的方式收集数据，1.2应用查检表的步骤：1 /明确收集资料的目的。

2/ 确定为达到目的所需搜集的数据（这里强调问题）3/ 确定对资料的分析方法（如运用哪种统计方法）和负责人。

4/ 根据不同目的，设计用于记录数据的调查表格式，其内容应包括：调查者、调查的时间、地点和方式等栏目。

5/ 对收集和记录的部分数据进行预先检查，目的是审查表格设计的合理性。

6/ 如有必要，应评审和修改该调查表格式。

调查表的样式多种多样，可根据需要调查的项目灵活设计。

1.3不合格品项目调查表不合格品项目调查表主要用来调查生产现场不合格品项目频数和不合格品率，以便继而用于排列图等分析研究。

2.鱼骨图的应用2.１．定义2.２．鱼骨图应用的程序（1能用于单一目的分析。

（2）对各有关层次进行广泛调查研究，听取各方面的意见，取得大量语言数据。

脑力激荡法要做到：①畅所欲言，各抒己见。

②对各种意见不批评、不反驳、不争论。

③要详细进行记录。

（3）对取得的语言数据进行整理。

①对取得的语言数据到现场进行认证，排除错误的和不存在的意见。

②按语言资料所属，分为几个必要的大类，如人、机、料，法、环五大类。

当然，情况不同分类也会有所不同。

③对划分的各大类中的语言数据，接从属的逻辑关系排列为系统的层次。

要保证层次之间必须有直接的因果关系。

（4）画鱼骨图。

画好的鱼骨图要经过讨论，对存在的缺陷进行修正。

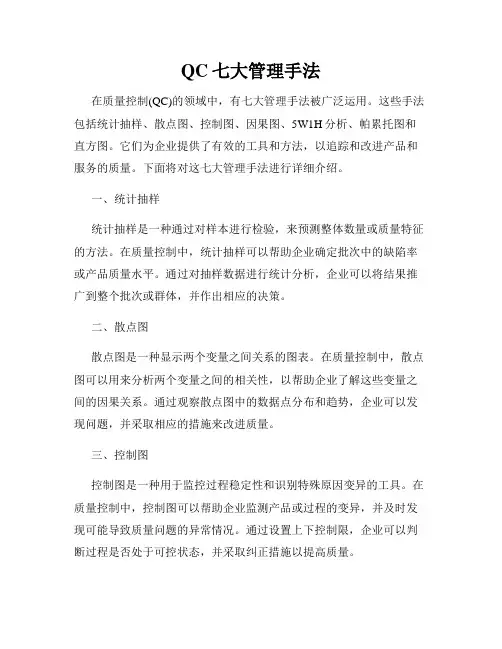

QC七大管理手法在质量控制(QC)的领域中，有七大管理手法被广泛运用。

这些手法包括统计抽样、散点图、控制图、因果图、5W1H分析、帕累托图和直方图。

它们为企业提供了有效的工具和方法，以追踪和改进产品和服务的质量。

下面将对这七大管理手法进行详细介绍。

一、统计抽样统计抽样是一种通过对样本进行检验，来预测整体数量或质量特征的方法。

在质量控制中，统计抽样可以帮助企业确定批次中的缺陷率或产品质量水平。

通过对抽样数据进行统计分析，企业可以将结果推广到整个批次或群体，并作出相应的决策。

二、散点图散点图是一种显示两个变量之间关系的图表。

在质量控制中，散点图可以用来分析两个变量之间的相关性，以帮助企业了解这些变量之间的因果关系。

通过观察散点图中的数据点分布和趋势，企业可以发现问题，并采取相应的措施来改进质量。

三、控制图控制图是一种用于监控过程稳定性和识别特殊原因变异的工具。

在质量控制中，控制图可以帮助企业监测产品或过程的变异，并及时发现可能导致质量问题的异常情况。

通过设置上下控制限，企业可以判断过程是否处于可控状态，并采取纠正措施以提高质量。

四、因果图因果图也被称为鱼骨图或石川图，它是一种用来分析问题根本原因的工具。

在质量控制中，因果图可以帮助企业识别可能导致质量问题的各种因素，并将其按照不同的类别进行归纳。

通过分析因果图，企业可以找到问题的根本原因，并制定相应的改进计划。

五、5W1H分析5W1H分析是一种通过回答“什么、为什么、在哪里、何时、谁、如何”等问题来全面分析问题的方法。

在质量控制中，5W1H分析可以帮助企业全面了解问题的各个方面，从而准确地确定问题的原因和解决方案。

通过对问题进行详细的分析和拆解，企业可以更好地控制质量。

六、帕累托图帕累托图是一种通过将问题按照重要性进行排序，以找出主要原因的方法。

在质量控制中，帕累托图可以帮助企业确定导致质量问题的主要因素，从而有针对性地改进质量。

通过制作帕累托图，企业可以清晰地了解每个因素对总体问题的贡献程度，并采取相应的对策。

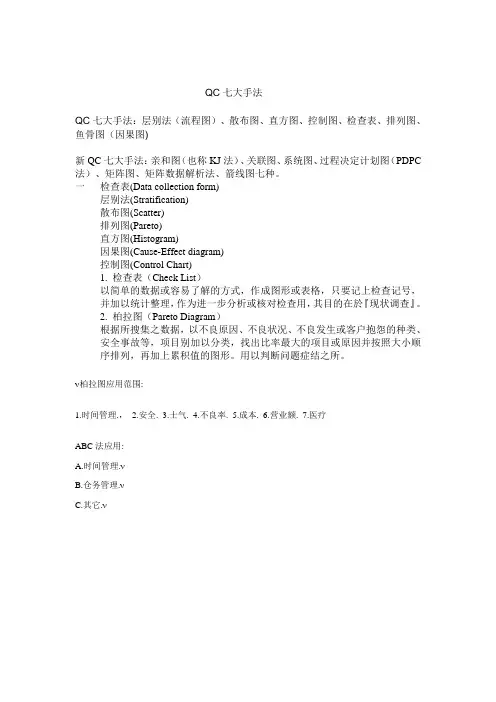

QC七大手法QC七大手法：层别法（流程图）、散布图、直方图、控制图、检查表、排列图、鱼骨图（因果图)新QC七大手法：亲和图（也称KJ法）、关联图、系统图、过程决定计划图（PDPC 法）、矩阵图、矩阵数据解析法、箭线图七种。

一检查表(Data collection form)层别法(Stratification)散布图(Scatter)排列图(Pareto)直方图(Histogram)因果图(Cause-Effect diagram)控制图(Control Chart)1. 检查表（Check List）以简单的数据或容易了解的方式，作成图形或表格，只要记上检查记号，并加以统计整理，作为进一步分析或核对检查用，其目的在於『现状调查』。

2. 柏拉图（Pareto Diagram）根据所搜集之数据，以不良原因、不良状况、不良发生或客户抱怨的种类、安全事故等，项目别加以分类，找出比率最大的项目或原因并按照大小顺序排列，再加上累积值的图形。

用以判断问题症结之所。

ν柏拉图应用范围:1.时间管理.，2.安全.3.士气.4.不良率.5.成本.6.营业额.7.医疗ABC法应用:A.时间管理.νB.仓务管理.νC.其它.ν柏拉图实例:3. 特性要因（因果图）图（Characteristic Diagram）一个问题的特性（结果）受一些要因（原因）的影响时，将这些要因加以整理，而成为有相互关系而且有条且有系统的图形。

其主要目的在阐明因果关系，亦称『因果图』，因其形状与鱼骨图相似故又常被称作『鱼骨图』。

图形称为特性要因图,工程鱼骨图或因果图.它为1952年日本品管权威学者石川馨博士所发明,又称“石川图”.作法:•4M1E法:(人、机、料、法、环境)•5W1H法:(What、Where、When、Who、Why、How)•创造性思考法:希望点例举法、缺点列举法、特性列案法.•脑力激荡法:“Brain Storming”严禁批评、自由奔放.•系统图法:依因果关系组合排列,作成问题点系统图.追求原因型追求对策型4.散布图（Scatter Diagram）把互相有关连的对应数据，在方格上以纵轴表示结果，以横轴表示原因，然后用点表示分布形态，根据分析的形态未研判对应数据之间的相互关系。

统计技术QC七大手法：层别法，柏拉图，特性要因图，散布图，查核表，直方图，管制图层别法目的的需要分类成不同的［类别］，使之方便以后的分析。

一般工厂所做的层别通常为［空间别］，如作业员：不同班组别机器：不同机器别原料、零件：不同供给厂家作业条件：不同的温度、压力、湿度、作业场所… 产品：不同产品别不同批别：不同时间生产的产品将所要进行的项目利用统计表进行区别，这是运用统计方法作为管理的最基础工具。

（例一）在学校里某一学生考试成绩5科总分为440分，各（分类成绩如下：语文95分、英文92分、数学90分、历史85分，地理78。

加以分类后，可得之哪一科最高、哪一科最低，易于采取因应措施。

（例二）X X公司注塑机系三班轮班，前周三班所生产的产品均为同一产品，结果为以班别来加以统计，可得知各班的产量及不良率状况，以便于有依据地采取措施。

层别法的应用，主要是一种系统概念，即在于要想把相当复杂的资料进行处理，就需懂得如何把这些资料加以有系统有目的加以分门别类的归纳及统计。

科学管理强调的是以管理的技法来弥补以往靠经验靠直觉判断的管理的不足。

而此管理技法，除了建立正确的理念外，更需要有数据的运用, 才有办法进行工作解析及采取正确的措施。

如何建立原始的数据及将这些原始数据依所需要的目的进行集计, 也是诸多品管手法的最基础工具。

再举个例子：国内航空市场近几年随着开放而竞争日趋激烈，航空公司为了争取市场，除了加强各种措施外，也在服务品质方面下功夫。

我们也可以经常在航机上看到客户满意度的调查。

此调查是通过调查表来进行的。

调查表的设计通常分为地面的服务品质及航机上的服务品质。

地面又分为订票、候机；航机又分为空服态度、餐饮、卫生…•等。

透过这些调查，将这些数据予以集计，就可得到从何处加强服务品质了。

2柏拉图在工厂里，要解决的问题很多，但往往不知从哪里着手，但事实上大部分的问题，只要能找出几个影响较大的要因，并加以处置及控制；就可解决问题的80 %以上，柏拉图是根据归集的数据，以不良原因、不良状况发生的现象，有系统地加以项目别（层别）分类，计算出各项目别所产生的数据（如不良率、损失金额）及所占的比例，再依照大小顺序排列，再加上累积值的图形。

品管（QC）七大手法之散布图摘要品管七大手法主要是用较便捷的手法来解决一些管理上的问题，在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。

下面我们就QC七大手法中的散布图进行介绍。

什么是散布图？散布图是用非数学的方式来辨认某现象的测量值与可能原因因素之间的关系. 这种图示方式具有快捷，易于交流, 和易于理解的特点。

用来绘制散布图的数据必须是成对的(X,Y)。

通常用垂直轴表示现象测量值Y ，用水平轴表示可能有关系的原因因素X。

散布图又叫相关图，它是将两个可能相关的变数资料用点画在坐标图上，用成对的资料之间是否有相关性。

散布图的分类1、强正相关（如容量和附料重量）2、强负相关（油的粘度与温度）3、弱正相关（身高和体重）4、弱负相关（温度与步伐）5、不相关（气压与气温）6、曲线相关散布图的构成散布图是由一直角坐标，其横轴表示X变量的测定值，纵轴表示Y变量的测定值，将各组X测定值与Y测定值之交点全部绘出，即成为散布图。

散布图的特色(1)从散布图可简单容易判断X与Y两个变量间:•是否有相关关系。

•相关关系的強弱。

•是正相关或者負相关。

•是直线相关或是曲线相关。

(2)从散布图上可简单容易判断数据是否有异常趋势或是有沒有必要作层別分析。

散布图的用途(1)验证两个变量间的相关关系。

(2)掌握要因对特性的影响程度。

散布图的作法1、收集X与Y两个变量足够之对应数据。

2、计算X变量测定值的平均值，计算Y变量测定值的平均值。

3、在直角横坐标X轴上划出X值的刻度(刻度在轴的内侧，数字标示在轴的外侧)，并且以最小值当起点，刻度间表示均为同等值。

纵坐标Y轴上划出Y值的刻度(刻度在轴的内侧，数字标示在轴的外侧)，并且以最小值当起点，刻度间表示均为同等值。

4、X轴与Y轴之交点处不可标示0数字，并且X轴的全宽度与Y轴的全宽度最好相等。

5、将各組之数据的点绘于坐标上：(1)如有2点重复时以⊙表示。
