阵列天线分析与综合习题

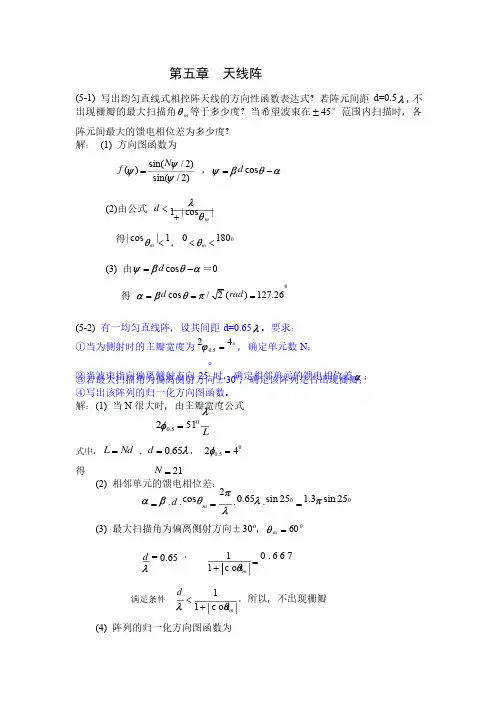

第五章 天线阵(5-1) 写出均匀直线式相控阵天线的方向性函数表达式？若阵元间距d=0.5l ，不出现栅瓣的最大扫描角m q 等于多少度？当希望波束在±45°范围内扫描时，各阵元间最大的馈电相位差为多少度？阵元间最大的馈电相位差为多少度？ 解：解： (1) 方向图函数为方向图函数为sin(/2)()sin(/2)N f y y y =，cos d y b q a =-(2)由公式由公式 1|cos |md lq <+得|cos |1m q <，00180m q <<(3) 由cos d y b q a =-＝0 得 0cos /2()127.26d rad a b q p ===(5-2) 有一均匀直线阵，设其间距d=0.65l 。

要求：①当为侧射时的主瓣宽度为o425.0=j ，确定单元数N ；②当波束指向偏离侧射方向25o时，确定相邻单元的馈电相位差a ；③若最大扫描角为偏离侧射方向±30o ，确定该阵列是否出现栅瓣； ④写出该阵列的归一化方向图函数。

解：(1) 当N 很大时，由主瓣宽度公式很大时，由主瓣宽度公式0.5251Llf =式中，L Nd = , 0.65d l =， 00.524f =得 21N =(2) 相邻单元的馈电相位差：相邻单元的馈电相位差：002cos 0.65sin 25 1.3sin 25m d pa b q l p l=××=××=(3) 最大扫描角为偏离侧射方向±30o ，060=m q0.65d l= ，10.6671c o s mq =+ 满足条件满足条件11c o s mdlq <+，所以，不出现栅瓣所以，不出现栅瓣(4) 阵列的归一化方向图函数为阵列的归一化方向图函数为sin()2()sin()2N F N y q y =， cos d y b q a =- (5-3) 某雷达的天线为6层、8行的同相水平天线，已知天线阵元为全波振子，阵元间距d=1.5m ，最低层离地面高度为2m 。

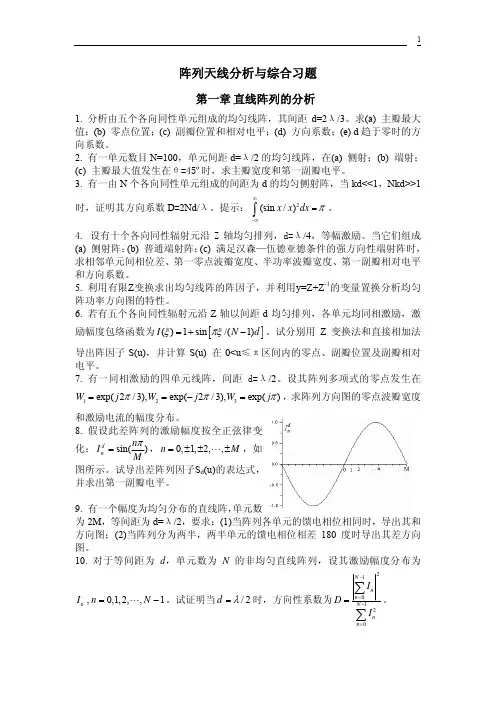

阵列天线分析与综合习题第一章 直线阵列的分析1. 分析由五个各向同性单元组成的均匀线阵，其间距d=2λ/3。

求(a) 主瓣最大值；(b) 零点位置；(c) 副瓣位置和相对电平；(d) 方向系数；(e) d 趋于零时的方向系数。

2. 有一单元数目N=100，单元间距d=λ/2的均匀线阵，在(a) 侧射；(b) 端射；(c) 主瓣最大值发生在θ=45º时，求主瓣宽度和第一副瓣电平。

3. 有一由N 个各向同性单元组成的间距为 d 的均匀侧射阵，当kd<<1，Nkd>>1时，证明其方向系数D =2Nd/λ。

提示：2(sin /)x x dx π∞−∞=∫。

4. 设有十个各向同性辐射元沿Z 轴均匀排列，d=λ/4，等幅激励。

当它们组成(a) 侧射阵；(b) 普通端射阵；(c) 满足汉森—伍德亚德条件的强方向性端射阵时，求相邻单元间相位差、第一零点波瓣宽度、半功率波瓣宽度、第一副瓣相对电平和方向系数。

5. 利用有限Z 变换求出均匀线阵的阵因子，并利用y=Z+Z -1的变量置换分析均匀阵功率方向图的特性。

6. 若有五个各向同性辐射元沿Z 轴以间距d 均匀排列，各单元均同相激励，激励幅度包络函数为[]()1sin /(1)I N d ξπξ=+−。

试分别用Z 变换法和直接相加法导出阵因子S(u)，并计算S(u) 在0<u ≤π区间内的零点、副瓣位置及副瓣相对电平。

7. 有一同相激励的四单元线阵，间距d=λ/2。

设其阵列多项式的零点发生在123exp(2/3),exp(2/3),exp()W j W j W j ππ==−=π，求阵列方向图的零点波瓣宽度和激励电流的幅度分布。

8. 假设此差阵列的激励幅度按全正弦律变化：sin(d n n I Mπ=，，如图所示。

试导出差阵列因子S 0,1,2,,n M =±±±"d (u)的表达式，并求出第一副瓣电平。

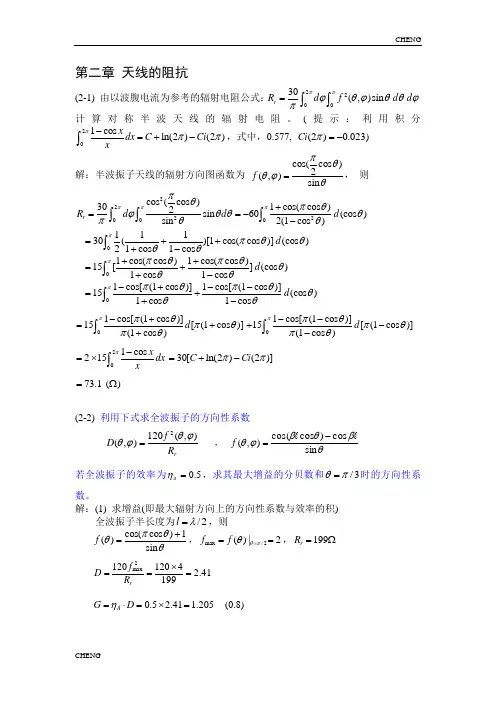

第二章 天线的阻抗(2-1) 由以波腹电流为参考的辐射电阻公式：22030(,)sin r R d f d d ππϕθϕθθϕπ=⎰⎰计算对称半波天线的辐射电阻。

(提示：利用积分201cos ln(2)(2)xdx C Ci x πππ-=+-⎰，式中，0.577, 023.0)2(-=πCi )解：半波振子天线的辐射方向图函数为 cos(cos )2(,)sin f πθθϕθ=， 则 2222000cos (cos )301cos(cos )2sin 60(cos )sin 2(1cos )r R d d d ππππθπθϕθθθπθθ+==--⎰⎰⎰ 011130()[1cos(cos )](cos )21cos 1cos d ππθθθθ=+++-⎰01cos(cos )1cos(cos )15[](cos )1cos 1cos d ππθπθθθθ++=++-⎰01cos[(1cos )]1cos[(1cos )]15(cos )1cos 1cos d ππθπθθθθ-+--=++-⎰1cos[(1cos )]15[(1cos )](1cos )d ππθπθπθ-+=++⎰01cos[(1cos )]15[(1cos )](1cos )d ππθπθπθ--+--⎰201cos 215xdx xπ-=⨯⎰30[ln(2)(2)]C Ci ππ=+- 73.1()=Ω(2-2) 利用下式求全波振子的方向性系数rR f D ),(120),(2ϕθϕθ=， θβθβϕθsin cos )cos cos(),( -=f 若全波振子的效率为5.0=a η，求其最大增益的分贝数和3/πθ=时的方向性系数。

解：(1) 求增益(即最大辐射方向上的方向性系数与效率的积)全波振子半长度为/2l λ=，则cos(cos )1()sin f πθθθ+=，max /2()|2f f θπθ===，199r R =Ω2max 1201204 2.41199r f D R ⨯===0.5 2.41 1.205A G D η=⋅=⨯= (0.8)(2) 当3/πθ=时，cos(cos )123()33sin 3f ππθπ+==，则2/3120()1204|0.8041993r f D R θπθ===⨯=(2-3) 某天线以输入端电流为参考的辐射电阻和损耗电阻分别为Ω=4r R 和Ω=1L R ，天线方向性系数3，求天线的输入电阻in R 和增益G 。

阵列天线分析与综合复习第一章 直线阵列的分析1. 什么是阵列天线的分析？2. 什么是阵列天线的综合？3. 能导出均匀直线阵列的阵因子sin(/2)(),cos sin(/2)Nu S u u kd u βα==+ 当阵轴为x 轴、y 轴或z 轴时，cos β的表示分别是什么？阵因子与哪些因素有关？4. 均匀侧射阵与端射阵(1) 什么是均匀直线侧射阵和端射阵？它们的阵因子表示分别是什么?(2) 最大辐射方向与最大值(3) 抑制栅瓣条件(4) 零点位置(5) 主瓣零点宽度（侧射阵、端射阵、扫描阵）(6) 半功率波瓣宽度（侧射阵、端射阵、扫描阵）(7) 副瓣电平。

能证明均匀直线阵的副瓣电平SLL=-13.5dB 。

(8) 方向性系数。

■能证明不等幅、等间距直线阵的方向性系数公式(1.38)■当/2d λ=时，能证明得到式(2.26)■能导出均匀直线侧射阵和端射阵的阵因子公式2/D L λ=和4/D L λ=5. 能用Z 变换方法和直接相加法分析书上P17图1.14、图1.15、图1.17分布与P34习题1.10正弦分布的阵列。

即能根据P18表1.2的阵列函数简表导出阵因子，并能写出求和形式的阵因子和作适当的分析。

直线阵列能用Z 变化法分析的条件限制是什么？6. 谢昆诺夫单位圆辅助分析阵列(1) 能由阵列多项式的零点导出阵列激励分布，见P34习题1.13。

(2) 熟悉不同单元间距d 时，,cos ju w e u kd θα==+，w 在单位圆上的轨迹变化。

(3) 根据w 在单位圆上的轨迹变化，能说明阵列不出现栅瓣的条件。

(4) 单位圆上某点与各零点的距离的乘积含义是什么？(5) 能用单位圆分析一个简单直线阵列。

7. 不均匀阵列概念(1) 不等间距阵列(2) 幅度不均匀阵列(3) 相位不均匀阵列(4) 波束展宽方法(5) 相位和幅度误差分析模型8. 单脉冲阵列(激励幅度对称)(1) 和方向图■能根据阵列单元顺序排列写出阵因子方向图函数(单元数不分奇偶)。
