王健阵列天线讲义1

直线阵列的分析方法是平面阵列分析的基础。对于可分离型的矩形网格矩形 边界的平面阵列，可以看作是一些直线阵列按行或按列排列在一起构成的。导出 直线阵列阵因子的方法大致有两种，一种是求解面电流源的辐射场，然后根据阵 列为离散源组合在一起的特点对面电流源进行抽样，就可得到直线阵列的阵因 子；一种是先确定单元天线的远区辐射场的表示，然后考虑波程差，把阵列中所 有单元天线的辐射场叠加起来，求得阵列的总辐射场，从而求得阵因子。
现在的无线电通讯系统和雷达系统中愈来愈多地采用阵列天线，例如，在民 用移动通讯系统中，作为基站天线的平板阵列天线、航管雷达天线等，军用的远 程警戒雷达天线、预警机载雷达天线、一些炮瞄雷达天线、导弹制导雷达天线， 微波着陆系统天线等。
由于阵列天线易于实现窄波束、低副瓣和相控波束扫描，使得发现目标和跟 踪目标的可靠性、稳定性和实时性等性能得以提高，原来的一些采用反射面机械 扫描的天线有的也改用阵列天线来实现。
在多功能雷达系统中，既需要在俯仰面进行波束扫描，又需要改变相位展宽 波束，还需要仅改变相位进行波束赋形，实现这些功能的天线系统只有相控阵天 线才能完成。
随着各项技术的发展，天线馈电网络与单元天线进行一体化设计成为可能， 高集成度的 T/R 组件的成本越来越低，使得在阵列天线中的越来越广泛的采用， 阵列天线实现低副瓣和极低副瓣越来越容易，功能越来越强。等等。
且由 rˆ = xˆ sinθ cosϕ + yˆ sinθ sinϕ + zˆ cosθ
r′ = x′xˆ + z′zˆ
可得其中波程差： R − r = −rˆ ⋅ r′ = −(x′sinθ cosϕ + z′cosθ )
则式(1.1)可写作
■ 阵列天线的综合
阵列天线的综合则是其分析的逆问题，即在给定辐射特性的情况下综合出阵 列天线的如上四个参数，使阵列的某些辐射特性满足给定的要求，或使阵列的方 向图尽可能地逼近预定的方向图。
2
阵分析
§1.1 引言

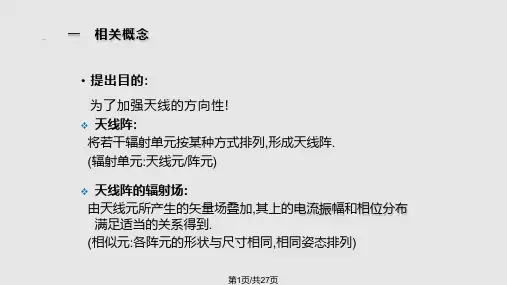

为了增强天线的方向性，提高天线的增益或方向性系数，或者为了得到所需 的辐射特性，我们可以采用天线阵，以形成阵列天线。天线阵是由多个天线单元 按照一定方式排列在一起而组成的。组成阵列天线的独立单元，称为天线单元、 单元天线或阵元。
综上所述，采用阵列天线的原因大致有如下几点：
■容易实现极窄波束，以提高天线的方向性和增益； ■易于实现赋形波束和多波束；
1
阵列天线分析与综合讲义
王建
■易于实现波束的相控扫描； ■易于实现低副瓣电平的方向图。
对上面的第一点，可采用大型阵列天线来实现；对后三点，可采用阵列天线 的口径幅度分布和相位分布来控制，并考虑馈电网络与辐射单元天线的一体化设 计，甚至采用含 T/R 组件的有源相控阵。
对一些雷达设备、飞机着陆系统等，其天线要求辐射能量集中程度不是很高， 其主瓣宽度也只有几度，虽然采用一副天线就能完成任务，但是为了提高天线增 益和辐射效率，降低副瓣电平，形成赋形波束和多波束等，往往也需要采用阵列 天线。
在雷达应用中，其天线即需要有尖锐的辐射波束又希望有较宽的覆盖范围， 则需要波束扫描，若采用机械扫描则反应时间较慢，必须采用电扫描，如相控扫 描，因此就需要采用相控阵天线。
在无线电系统中为了提高工作性能，如提高增益，增强方向性，往往需要天 线将能量集中于一个非常狭窄的空间辐射出去。例如精密跟踪雷达天线，要求其 主瓣宽度只有 1/3 度；接收天体辐射的射电天文望远镜的天线，其主瓣宽度只有 1/30 度。天线辐射能量的集中程度如此之高，采用单个的振子天线、喇叭天线等， 甚至反射面天线或卡塞格伦天线是不能胜任的，必须采用阵列天线。
阵列天线分析与综合讲义
王建
阵列天线分析与综合
前言
任何无线电设备都需要用到天线。天线的基本功能是能量转换和电磁波的定 向辐射或接收。天线的性能直接影响到无线电设备的使用。现代无线电设备，不 管是通讯、雷达、导航、微波着陆、干扰和抗干扰等系统的应用中，越来越多地 采用阵列天线。阵列天线是根据电磁波在空间相互干涉的原理，把具有相同结构、 相同尺寸的某种基本天线按一定规律排列在一起组成的。如果按直线排列，就构 成直线阵；如果排列在一个平面内，就为平面阵。平面阵又分矩形平面阵、圆形 平面阵等；还可以排列在飞行体表面以形成共形阵。
§1.2 电流源的辐射场
假 设 在 xz 平 面 上 有 一 个 面 积 为 S 的 面 电 流 源 ， 其 面 电 流 密 度 为 J(r) = zˆJ z (x′, z′) ，如图 1-1 所示，求远区辐射场。
图 1-1 面电流源及坐标系
这种模型对分析阵列天线有用，阵列天线中电流分布是离散的分布，可以把 阵列中各单元的电流值视为连续电流分布的抽样值。
阵列天线的分析是在已知如下四个参数的情况下分析确定阵列天线的辐射 特性，包括阵列天线的方向图、半功率波瓣宽度、方向性系数、副瓣电平等。
(1) 单元总数； (如直线阵的 N，平面阵的 M×N) (2) 单元在空间的分布；(如直线阵的 d，平面阵的 dx 、 d y ) (3) 各单元的激励幅度分布；(如直线阵的 In ，平面阵的 Ixm 、 I yn 或 Imn ) (4) 各单元的激励相位分布；(如直线阵的αn ，平面阵的α xm 、α yn )
求面电流源辐射场的方法如下：
(1) 求矢量位 A
面电流源在空间某点产生的矢量位为
∫∫ A = μ J(r′) e− jkR ds′
4π s
R
(1.1)
式中， k = 2π / λ ，对于远区， r, R λ ，可作如下近似：
3
阵列天线分析与综合讲义
王建
1/ R ≈1/r
e = e e − jkR
− jkr − jk ( R−r )
阵列中的单元天线通常是相同类型、相同尺寸的天线。例如，由半波振子天 线组成的阵列，称为半波振子天线阵列。此外还有喇叭天线阵列、开口波导天线 阵列、微带天线阵列、波导缝隙天线阵、八木天线阵等等。阵列天线采用何种形 式的单元天线完全取决于工作频率、频带宽度、环境、制造成本等诸多其它因素。
■ 阵列天线的分析
