火灾自动报警及联动控制系统施工工艺

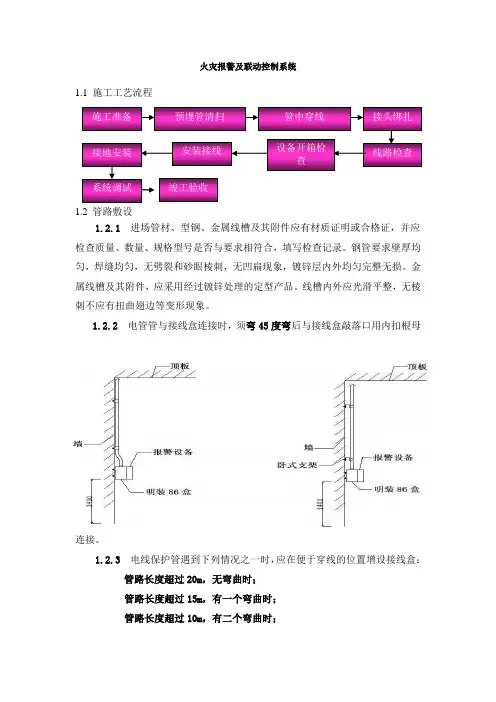

火灾自动报警及联动控制系统施工工艺 校线、测绝缘电阻设备安装 逐点调试 联动试验竣工验收1．施工准备1.1 施工前认真读图，熟悉平面图、系统图、安装尺寸图、接线图，选 择设备厂家和安装技术准备。

1.2 施工应按设计施工图施工，如需修改应征得监理、设计单位和消防 建审部门同意，并有修改手续。

1.3 现场检验施工使用的材料、管、线均应符合施工设计要求和国家现 行有关标准的规定。

检验报警系统采用的设备应具有国家消防检测中心 检测合格的检测报告和出厂合格证书。

1.4 火灾报警系统的探测器、手动报警按钮、控制器等设备进场后小心 保管在通风的库房内，保证不受潮、不腐蚀、不碰损。

2．布管、安装桥架、敷线2.1 采用阻燃 PVC 管和钢管敷管预埋，电气预埋在整个电气安装工程中 占有非常重要的地位，它的工程量是最大的。

而对于大楼而言，更是关 键的关键，其施工质量的好坏直接影响整个电气安装工程的施工进度及 质量。

2.2 认真审清结构预埋图纸，并会同水、电、风专业施工员先对各自的 图纸吃透看懂，再进行三个专业的综合，画出综合平衡管线图，严格按 图要求进行放线、敷管。

2.3 预埋管材的规格、型号应严格按照施工图要求，管材不应有变形有 裂缝，其内部应清洁、无毛刺，管口应光滑、无锐边，表面应有阻燃和制造厂标记，并根据施工规范结合现场实际，合理地布置并与土建钢筋混凝土同步进行。

2.4预埋施工流程图：2.4管路超过下列长度时，应在便于接线处装设接线盒：2.4.1管子长度每超过30m，无弯曲时；2.4.2管子长度每超过20m，有一个弯曲时；2.4.3管子长度每超过10m，有二个弯曲时；2.4.4管子长度每超过8m，有三个弯曲时。

2.5PVC管的弯曲采用PVC弯曲器，弯曲处不应小于管外径的10倍；弯曲处不应有凹陷、裂缝和明显的弯扁；单根PVC管的直角弯不宜超过两个。

2.6管道敷设在不燃体的结构层内，且保护层厚度不宜小于30mm。

2.7预埋施工方法：2.7.1做好预埋施工准备工作,如:线盒包扎【采用锯木面或牛皮纸填充紧密后，用宽胶带捆扎密封（并在接线盒胶带中心按强、弱电线路，打上不同油漆记号，便于拆模以后查找）管口处用PVC管堵塞堵严，外用胶布计划。

2.7.2在施工中用连通管以土建所标1m线为基准点，确定各开关、插座、手动报警按钮、消火栓报警按钮、电话、模块、配电葙线盒的标高，特别是需要定出墙身上的准确位置，确保以后的线盒能完全置身于墙壁内。

2.7.3根据建筑平面图确定灯、探测器、广播的位置，确保其安装位置准确，并不影响以后的各设备安装。

2.7.4线管沿最近的路线敷设，同时尽量避免与其它线管交叉，管子采用插盒用锁紧螺母锁紧）接口处拧紧螺母和护套并牢固密封，保证管子和接线盒连接处牢固，并使用铁丝捆扎和Φ6钢筋点焊(或铁钉)定位，使其紧贴模板，绑扎要求牢固，固定要求定位平整四周均匀，不能有任何移动，并且在容易受机械损伤的地方加强保护。

2.7.5所有线盒及引下管位置在模板处用油漆按强、弱电线路打上不同记号和标志，便于拆模以后查找。

2.7.6当管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝）处时，在缝的两端应固定并增加橡胶接头或金属软管装置。

2.7.7管线敷设完工后，对照图纸逐一对照、检查，是否有遗漏、损坏的地方，是否有不符合规范及质量要求之处的地方，检查无误后通知监理和业主代表对隐蔽工程进行检查验收，验收合格后做好原始记录。

2.7.8当土建浇灌时，派专人守护，一旦发现问题及时处理。

2.7.9当土建拆模后立即组织班组进行打盒通管工作,发现问题及时处理。

2．放线、布管（明敷）2.1采用阻燃PVC管和双面镀锌扣压式电气专用钢套管明敷2.2严格按施工设计图要求进行放线、打支架、敷管。

2.3管材的规格、型号应严格按照施工图要求，不应有变形有裂缝，其内部应清洁、无毛刺，管口应光滑、无锐边。

2.4连接方式：PVC管采用直通粘接和入盒锁扣法连接，双面镀锌钢套采用套接扣压式连接或螺纹连接，对螺纹连接的管端螺纹长度不应小于管接头的1/2，并且在接线盒处管子两端需做跨接线，以确保整个系统的电气连接性。

而对采用套接扣压式连接时由于电气专用钢套管扣压严密，故无需再做跨接线。

2.5管路超过下列长度时，应在便于接线处装设接线盒：2.5.1管子长度每超过30m，无弯曲时；G O N 2.5.2 管子长度每超过 20m ，有一个弯曲时；2.5.3 管子长度每超过 10m ，有二个弯曲时；2.5.4 管子长度每超过 8m ，有三个弯曲时。

2.6 管子入盒，拧紧锁母和护套，保证管子和接线盒连接牢固。

2.7 安装支撑吊杆采用直径Φ6mm 圆钢，吊点间隔除 1～1.5m 设置外， 在线槽接头处，距接线盒 0.2m 处和线槽转角处均应设置。

2.8 安装支架时，宜采用膨胀螺栓固定，支架的设置间距应均匀、横平 竖直平 距离 应控制在 1m ～ 1.5m之间 ，垂 直距离应控制在1.5m ～2m 之间。

在同一直线 段上的支架间距应均匀，并且。

图三 图四 支吊架的防腐处理应均匀完整,颜色一致，2.9 在穿线钢管敷设完，确认无误后还需在钢管表面上刷二遍防火涂料 保护。

钢管全长均应有良好的接地。

2.10 管线经过建筑物的变形缝处，在缝的两端增加橡胶接头或金属软管 装置。

3 桥架安装本项工序施工前土建楼面、墙体抹灰工作已经结束后方可进行。

3.1 施工前应熟悉图纸，熟悉现场环境，注意与各专业的协调（其安装 顺序依据现场环境确定桥架的走向、支架和吊架的规格。

3.2 安装前应检查桥架内、外应平整、光洁、无毛刺，尺寸准确。

3.3支架安装前应弹水平线，安装时弹竖直线，安装后的支架/吊架应横平竖直，其支架的安装间距：水平安装为1.5～3m，在拐弯处或其它需要的位置应减小间距，垂直距离为每层一个支架，支架固定牢固、平整、间隔均匀，并在桥架的首、末端，分支及拐弯处增设支架。

3.4桥架采用连接板螺栓固定，用来固定的半圆头螺栓、螺母在桥架外侧固定牢固，当桥架与配电葙、配电柜连接时，进线口和出线口的位置应正确并应作密封处理，桥架的末端作封口处理。

3.5桥架的转变半径，不应小于电缆最小允许弯曲半径的最大值,当进行转弯、交叉、丁字连接时，采用二通、三通、四通进行变通连接，如不用配件作变通连接，则桥架转弯处制作45度角过度。

3.6桥架的出口应整齐、光滑，当直接由桥架内引出电线时，应用机械加工方法开孔，并采用合适的护圈保护导线。

3.7桥架的安装要横平竖直，垂直的误差不大于5mm，全长水平误差不大于20mm，其上部与天花板之间应留有便于操作的空间，桥架与桥架之间连接处要对合严密。

桥架的全长均应有良好的接地。

3.8桥架水平安装的支架间距离为1.5～3m；垂直安装的支架间距不大于2m。

3.9敷设在竖井内和穿越不同防火区的桥架，按设计要求，设置防火隔堵。

3.10当桥架敷设在易热力管道的下方时,与管道的最小净距,符合下表的规定:与管道的最小净距（m）管道类别平行净距交叉净距一般工艺管道0.40.3易燃易爆气体管道0.50.5有保温层0.50.3热力管道无保温层 1.00.54．管内穿线4.1按设计图纸选择，所需相应规格的电线、型号及颜色，并熟悉线管敷设走向。

不同系统、不同电压等级、不同电流类别的线路，不得穿于同根管内或线槽孔内。

4.2管内穿线工作，应在建筑抹灰及地面工程结束后进行。

4.3管内穿入绝缘导线前，将管中积水、杂物清除干净，导线敷设后应用500V的兆欧表测量线路每一回路绝缘电阻，其对地的绝缘电阻应不小于20MΩ。

4.4绝缘导线在管内、箱内不得有接头和扭结，其接头设在开关、插座、灯位线盒内，应在接线盒内双向绞接，并进行焊接或用压线套压接，并用绝缘胶布进行包扎。

4.5从接线盒、线槽等处引到探测器座盒、控制设备盒、扬声器的线路，当采用金属软管保护时，其长度不应大于2m。

4.6敷设在多尘或潮湿场管路的管口和管子连接处，均应在接头上涂树脂性密封作密封处理。

4.7探测器的正线为红色，负线为蓝色，同一工程中相同用途的导线颜色应一致，并在与设备连接处应加金属软管保护，接线端子处应有标号。

4.8线槽内布线应排列整齐平整，每1.5m～2m处用塑料扎带绑扎成束，传输绝缘导线严格按设计施工图要求，截面积应不小于1mm2；多芯电缆截面积不小于0.5mm2。

4.9敷设在多尘或潮湿场所管路的管口和管子连接处，均应在接头上涂树脂性密封进行密封。

5．设备安装5.1火灾探测器的安装5.1.1点型火灾探测器的安装位置（1）探测器至墙壁、梁边的水平距离，不应小于0.5m（见图五)；（2）探测器周围0.5m内，不应有遮挡物；（3）探测器至空调送风口边的水平距离不应小于1.5m(见图六)；探测器至多孔送风顶棚孔口的水平距离，不应小于0.5m；图五图六（4）在宽度小于3m的内走道顶棚上设置探测器时，应居中布置。

感温探测器的安装间距，不应超过10m，感烟探测器的安装间距，不应超过15m，探测器距墙端的距离，不应大于探测器安装间距的一半；（5）当梁高超过600mm时，被梁隔断的每个区域顶棚上应至少安装一只探测器；5.1.2线型红外光束感烟探测器的安装位置，光束轴线至顶棚的垂直距离宜为0.3～1.0m，在大空间场所距地高度不宜超过20m；相邻两组探测器的水平距离不应大于14m，距墙不应大于7m，小于0.5m；发射器和接收器之间的光路距离不宜超过100m，且应无遮档物或干扰源，发射器和接收器应安装牢固，防止位移。

5.1.3缆式线型感温探测器在电缆桥架、变压器等设备上安装时，宜采用接触式布置；在各种皮带输送装置上敷设时，宜敷设在装置的过热点附近。

5.1.4敷设在顶棚下方的空气管式线型差温探测器，至顶棚距离宜为0.1m，相邻探测器之间水平距离不宜大于5m；探测器至墙壁距离宜为1～1.5m。

5.1.5空气采样火灾探测器不宜安装在天棚高度大于16m的场所，采样管（含支管）的长度和采样孔应符合产品说明书的要求。

5.1.6可燃气体探测器安装要求：（1）安装位置应根据探测气体密度确定，若其密度小于空气密度（如氢气、能聚集点上方；若其密度大于或等于空气密度，探测器应位于可能出现泄露点的下方。

（2）在探测器周围应适当留出更换和标定的空间。

（3）在有防爆要求的场所，应按防爆要求施工。

（4）线型可燃气体探测器在安装时，应使发射器和接收器的窗口避免日直射，且在发射和接收器之间不应有遮挡物；两组探测器之间的距离不应大于14m。

5.1.7点型火焰探测器的安装位置应保证其现场覆盖被保护区域；探测器与保护区之间不应有遮挡物；安装在室外时应有防雨措施。

5.2探测器的安装要求：（1）探测器的底座固定牢靠，导线连接采用压接。

（2（3）探测器底座的外接导线，应留有不小于15cm的余量，入端处应有明显标志。
