第三讲 电火花加工的基本规律和脉冲电源

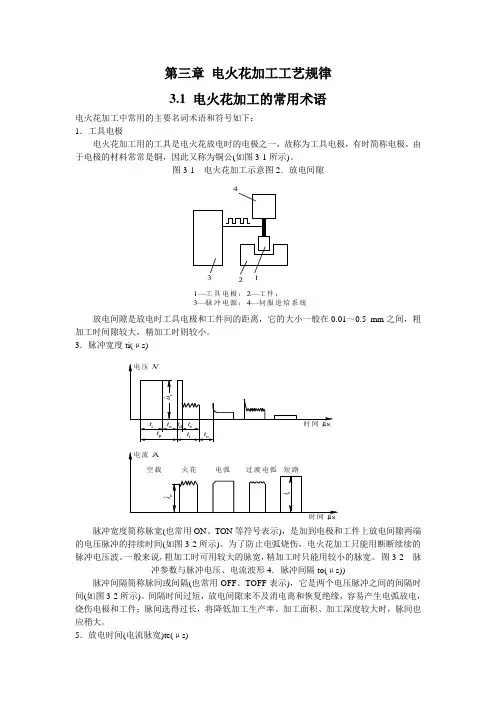

第三章 电火花加工工艺规律3.1 电火花加工的常用术语电火花加工中常用的主要名词术语和符号如下：1．工具电极电火花加工用的工具是电火花放电时的电极之一，故称为工具电极，有时简称电极。

由于电极的材料常常是铜，因此又称为铜公(如图3-1所示)。

图3-1 电火花加工示意图2．放电间隙放电间隙是放电时工具电极和工件间的距离，它的大小一般在0.01～0.5 mm 之间，粗加工时间隙较大，精加工时则较小。

3．脉冲宽度ti(μs)脉冲宽度简称脉宽(也常用ON 、TON 等符号表示)，是加到电极和工件上放电间隙两端的电压脉冲的持续时间(如图3-2所示)。

为了防止电弧烧伤，电火花加工只能用断断续续的脉冲电压波。

一般来说，粗加工时可用较大的脉宽，精加工时只能用较小的脉宽。

图3-2 脉冲参数与脉冲电压、电流波形4．脉冲间隔to(μs))脉冲间隔简称脉间或间隔(也常用OFF 、TOFF 表示)，它是两个电压脉冲之间的间隔时间(如图3-2所示)。

间隔时间过短，放电间隙来不及消电离和恢复绝缘，容易产生电弧放电，烧伤电极和工件；脉间选得过长，将降低加工生产率。

加工面积、加工深度较大时，脉间也应稍大。

5．放电时间(电流脉宽)te(μs)21—工具电极；2—工件；3—脉冲电源；4—伺服进给系统放电时间是工作液介质击穿后放电间隙中流过放电电流的时间，即电流脉宽，它比电压脉宽稍小，二者相差一个击穿延时td 。

ti 和te 对电火花加工的生产率、表面粗糙度和电极损耗有很大影响，但实际起作用的是电流脉宽te 。

6．击穿延时t d (μs)从间隙两端加上脉冲电压后，一般均要经过一小段延续时间t d ，工作液介质才能被击穿放电，这一小段时间t d 称为击穿延时(见图3-2)。

击穿延时t d 与平均放电间隙的大小有关，工具欠进给时，平均放电间隙变大，平均击穿延时t d 就大；反之，工具过进给时，放电间隙变小，t d 也就小。

7．脉冲周期t P (μs)一个电压脉冲开始到下一个电压脉冲开始之间的时间称为脉冲周期，显然t P =t i +t o (见图3-2)。

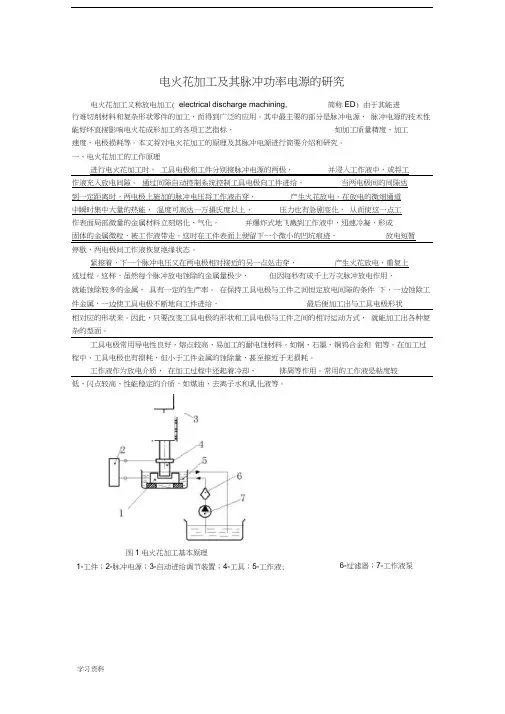

电火花加工用脉冲电源电火花加工及其脉冲功率电源的研究电火花加工又称放电加工（electrical discharge machining,简称EDM），由于其能进行难切削材料和复杂形状零件的加工，而得到广泛的应用。

其中最主要的部分是脉冲电源，脉冲电源的技术性能好坏直接影响电火花成形加工的各项工艺指标，如加工质量精度、加工速度、电极损耗等。

本文将对电火花加工的原理及其脉冲电源进行简要介绍和研究。

一、电火花加工的工作原理进行电火花加工时，工具电极和工件分别接脉冲电源的两极，并浸入工作液中，或将工作液充入放电间隙。

通过间隙自动控制系统控制工具电极向工件进给，当两电极间的间隙达到一定距离时，两电极上施加的脉冲电压将工作液击穿，产生火花放电。

在放电的微细通道中瞬时集中大量的热能，温度可高达一万摄氏度以上，压力也有急剧变化，从而使这一点工作表面局部微量的金属材料立刻熔化、气化，并爆炸式地飞溅到工作液中，迅速冷凝，形成固体的金属微粒，被工作液带走。

这时在工件表面上便留下一个微小的凹坑痕迹，放电短暂停歇，两电极间工作液恢复绝缘状态。

紧接着，下一个脉冲电压又在两电极相对接近的另一点处击穿，产生火花放电，重复上述过程。

这样，虽然每个脉冲放电蚀除的金属量极少，但因每秒有成千上万次脉冲放电作用，就能蚀除较多的金属，具有一定的生产率。

在保持工具电极与工件之间恒定放电间隙的条件下，一边蚀除工件金属，一边使工具电极不断地向工件进给，最后便加工出与工具电极形状相对应的形状来。

因此，只要改变工具电极的形状和工具电极与工件之间的相对运动方式，就能加工出各种复杂的型面。

工具电极常用导电性良好、熔点较高、易加工的耐电蚀材料，如铜、石墨、铜钨合金和钼等。

在加工过程中，工具电极也有损耗，但小于工件金属的蚀除量，甚至接近于无损耗。

工作液作为放电介质，在加工过程中还起着冷却、排屑等作用。

常用的工作液是粘度较低、闪点较高、性能稳定的介质，如煤油、去离子水和乳化液等。

电火花加工及其脉冲功率电源得研究电火花加工又称放电加工(elｅctrｉｃal dischaｒge ｍaｃｈiｎｉnｇ,简称EＤM),由于其能进行难切削材料与复杂形状零件得加工,而得到广泛得应用。

其中最主要得部分就是脉冲电源,脉冲电源得技术性能好坏直接影响电火花成形加工得各项工艺指标,如加工质量精度、加工速度、电极损耗等。

本文将对电火花加工得原理及其脉冲电源进行简要介绍与研究。

一、电火花加工得工作原理进行电火花加工时,工具电极与工件分别接脉冲电源得两极,并浸入工作液中,或将工作液充入放电间隙。

通过间隙自动控制系统控制工具电极向工件进给,当两电极间得间隙达到一定距离时,两电极上施加得脉冲电压将工作液击穿,产生火花放电。

在放电得微细通道中瞬时集中大量得热能,温度可高达一万摄氏度以上,压力也有急剧变化,从而使这一点工作表面局部微量得金属材料立刻熔化、气化,并爆炸式地飞溅到工作液中,迅速冷凝,形成固体得金属微粒,被工作液带走。

这时在工件表面上便留下一个微小得凹坑痕迹,放电短暂停歇,两电极间工作液恢复绝缘状态。

紧接着,下一个脉冲电压又在两电极相对接近得另一点处击穿,产生火花放电,重复上述过程。

这样,虽然每个脉冲放电蚀除得金属量极少,但因每秒有成千上万次脉冲放电作用,就能蚀除较多得金属,具有一定得生产率。

在保持工具电极与工件之间恒定放电间隙得条件下,一边蚀除工件金属,一边使工具电极不断地向工件进给,最后便加工出与工具电极形状相对应得形状来。

因此,只要改变工具电极得形状与工具电极与工件之间得相对运动方式,就能加工出各种复杂得型面。

工具电极常用导电性良好、熔点较高、易加工得耐电蚀材料,如铜、石墨、铜钨合金与钼等。

在加工过程中,工具电极也有损耗,但小于工件金属得蚀除量,甚至接近于无损耗、工作液作为放电介质,在加工过程中还起着冷却、排屑等作用。

常用得工作液就是粘度较低、闪点较高、性能稳定得介质,如煤油、去离子水与乳化液等。

电火花加工及其脉冲功率电源的研究电火花加工又称放电加工( electrical discharge machining, 简称ED)由于其能进行难切削材料和复杂形状零件的加工，而得到广泛的应用。

其中最主要的部分是脉冲电源，脉冲电源的技术性能好坏直接影响电火花成形加工的各项工艺指标，如加工质量精度、加工速度、电极损耗等。

本文将对电火花加工的原理及其脉冲电源进行简要介绍和研究。

一、电火花加工的工作原理进行电火花加工时，工具电极和工件分别接脉冲电源的两极，并浸入工作液中，或将工作液充入放电间隙。

通过间隙自动控制系统控制工具电极向工件进给，当两电极间的间隙达到一定距离时，两电极上施加的脉冲电压将工作液击穿，产生火花放电。

在放电的微细通道中瞬时集中大量的热能，温度可高达一万摄氏度以上，压力也有急剧变化，从而使这一点工作表面局部微量的金属材料立刻熔化、气化，并爆炸式地飞溅到工作液中，迅速冷凝，形成固体的金属微粒，被工作液带走。

这时在工件表面上便留下一个微小的凹坑痕迹，放电短暂停歇，两电极间工作液恢复绝缘状态。

紧接着，下一个脉冲电压又在两电极相对接近的另一点处击穿，产生火花放电，重复上述过程。

这样，虽然每个脉冲放电蚀除的金属量极少，但因每秒有成千上万次脉冲放电作用，就能蚀除较多的金属，具有一定的生产率。

在保持工具电极与工件之间恒定放电间隙的条件下，一边蚀除工件金属，一边使工具电极不断地向工件进给，最后便加工出与工具电极形状相对应的形状来。

因此，只要改变工具电极的形状和工具电极与工件之间的相对运动方式，就能加工出各种复杂的型面。

工具电极常用导电性良好、熔点较高、易加工的耐电蚀材料，如铜、石墨、铜钨合金和钼等。

在加工过程中，工具电极也有损耗，但小于工件金属的蚀除量，甚至接近于无损耗。

工作液作为放电介质，在加工过程中还起着冷却、排屑等作用。

常用的工作液是粘度较低、闪点较高、性能稳定的介质，如煤油、去离子水和乳化液等。

电火花加工的基本规律和脉冲电源电火花加工是一种利用电火花放电原理进行金属材料加工的方法。

它是通过将电极和工件之间产生高频脉冲电流，并产生电火花放电，利用电火花的热能和电弧冲击力来实现材料的剪切、腐蚀和熔化等加工过程。

电火花加工具有高精度、高表面质量和适用于任何导电材料等特点，广泛应用于模具制造、航空航天、汽车制造等领域。

脉冲电源是电火花加工中的重要组成部分，它提供脉冲电流来驱动电火花放电。

脉冲电源的设计和控制能直接影响到电火花加工的效果和加工质量。

脉冲电源一般由脉冲发生器、电源装置和控制系统组成。

脉冲发生器产生高频脉冲信号，电源装置将脉冲信号转化为脉冲电流供给电极和工件，控制系统对脉冲电流进行调节和控制。

电火花加工的基本规律是在电极与工件之间产生电火花放电时，电极和工件表面的金属材料发生溶解、蒸发和氧化等物理化学变化，从而实现材料的剪切、腐蚀和熔化。

电火花加工的基本规律可以总结为以下几点：1. 放电能量与电极间隙大小有关：电火花加工是利用电火花放电来实现材料加工的，放电能量与电极间隙大小有关。

当电极间隙较小时，放电能量较大，加工效果较好；当电极间隙较大时，放电能量较小，加工效果较差。

2. 放电能量与脉冲电流参数有关：放电能量与脉冲电流的脉宽、峰值电流和重复频率等参数有关。

脉冲电流的脉宽决定了电火花的持续时间，峰值电流决定了放电能量的大小，重复频率决定了放电的频率。

合理选择脉冲电流参数可以实现不同材料的加工。

3. 放电能量与电极材料有关：电火花加工电极通常采用铜、铜合金或铜镍合金等导电性好的材料。

放电能量与电极材料的热导率、电导率和耐磨性等性能有关。

高热导率和电导率的电极能快速散热，减少电极烧蚀；耐磨性好的电极能提高加工寿命。

4. 放电能量与工作液有关：电火花加工过程中需要用到工作液来冷却电极和冲洗加工区。

工作液的性能对放电能量和加工效果有影响。

一般来说，工作液应具有较高的电导率、热导率和冷却性能，以提高放电能量和加工质量。

电火花加工及其脉冲功率电源的研究电火花加工又称放电加工（electrical discharge machining,简称EDM），由于其能进行难切削材料和复杂形状零件的加工，而得到广泛的应用。

其中最主要的部分是脉冲电源，脉冲电源的技术性能好坏直接影响电火花成形加工的各项工艺指标，如加工质量精度、加工速度、电极损耗等。

本文将对电火花加工的原理及其脉冲电源进行简要介绍和研究。

一、电火花加工的工作原理进行电火花加工时，工具电极和工件分别接脉冲电源的两极，并浸入工作液中，或将工作液充入放电间隙。

通过间隙自动控制系统控制工具电极向工件进给，当两电极间的间隙达到一定距离时，两电极上施加的脉冲电压将工作液击穿，产生火花放电。

在放电的微细通道中瞬时集中大量的热能，温度可高达一万摄氏度以上，压力也有急剧变化，从而使这一点工作表面局部微量的金属材料立刻熔化、气化，并爆炸式地飞溅到工作液中，迅速冷凝，形成固体的金属微粒，被工作液带走。

这时在工件表面上便留下一个微小的凹坑痕迹，放电短暂停歇，两电极间工作液恢复绝缘状态。

紧接着，下一个脉冲电压又在两电极相对接近的另一点处击穿，产生火花放电，重复上述过程。

这样，虽然每个脉冲放电蚀除的金属量极少，但因每秒有成千上万次脉冲放电作用，就能蚀除较多的金属，具有一定的生产率。

在保持工具电极与工件之间恒定放电间隙的条件下，一边蚀除工件金属，一边使工具电极不断地向工件进给，最后便加工出与工具电极形状相对应的形状来。

因此，只要改变工具电极的形状和工具电极与工件之间的相对运动方式，就能加工出各种复杂的型面。

工具电极常用导电性良好、熔点较高、易加工的耐电蚀材料，如铜、石墨、铜钨合金和钼等。

在加工过程中，工具电极也有损耗，但小于工件金属的蚀除量，甚至接近于无损耗。

工作液作为放电介质，在加工过程中还起着冷却、排屑等作用。

常用的工作液是粘度较低、闪点较高、性能稳定的介质，如煤油、去离子水和乳化液等。
