小孔电火花磨削加工

电火花技工的特点1 “以柔克刚”。

加工时，工具电极与工件材料不接触，两者之间基本没有宏观机械作用力，因此能用“软”的工具电极加工“硬”的工件材料。

如用石墨、紫铜电极可加工淬火钢、硬质合金，甚至金刚石。

2“精密微细”。

由于脉冲放电的能量密度可精确控制，两极间又无宏观机械作用力，因此可实现精密微细加工。

如模具和零件窄缝、窄槽、微细小孔等加工，加工精度可达微米级，甚至亚微米级。

3“仿形逼真”。

直接利用电能加工，便于实现加工过程的自动化、智能化、现代计算机技术的应用使加工工件仿形更加逼真。

4 直接利用电能进行加工，便于实现加工过程的自动化，并可减少机械加工工序，加工周期短，劳动强度低，使用维护方便。

电火花技工的主要用途1加工各种金属及其合金材料，导电超硬材料（如聚晶金刚石、立方氮化硼、金属陶瓷等），特殊的热敏材料，半导体和非导体材料。

2加工各种复杂形状的型孔及型腔工件，包裹加工圆孔、方孔、多变孔、异型孔、曲线孔、螺纹孔、微孔、深孔等型孔工件，及各种型面的的型腔工件。

3各种工件与材料的切割，包括材料的切断、特殊结构零件的切断，切割微细窄缝及微缝组成的零件（如金属栅网、慢波结构、异形孔喷丝板、激光器件）。

4加工各种成形刀、样板、工具、量具、螺纹等。

5 工件的磨削，包括小孔、深孔、内圆、外圆、平面磨削等。

6刻写打印铭牌和标记7表面强化和改性，如金属表面高速淬火、渗氮、渗碳、涂覆特殊材料及合金化8辅助用途，如去除折断在零件中的锥丝、钻头、修复磨损件、跑合齿轮啮合等。

文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。

文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。

基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。

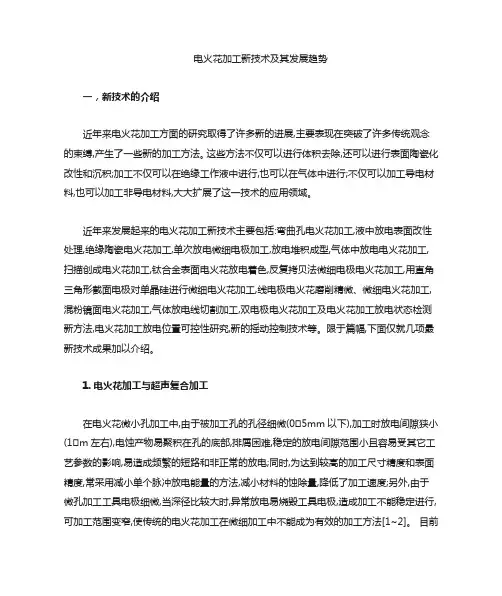

电火花加工新技术及其发展趋势一，新技术的介绍近年来电火花加工方面的研究取得了许多新的进展,主要表现在突破了许多传统观念的束缚,产生了一些新的加工方法。

这些方法不仅可以进行体积去除,还可以进行表面陶瓷化改性和沉积;加工不仅可以在绝缘工作液中进行,也可以在气体中进行;不仅可以加工导电材料,也可以加工非导电材料,大大扩展了这一技术的应用领域。

近年来发展起来的电火花加工新技术主要包括:弯曲孔电火花加工,液中放电表面改性处理,绝缘陶瓷电火花加工,单次放电微细电极加工,放电堆积成型,气体中放电电火花加工,扫描创成电火花加工,钛合金表面电火花放电着色,反复拷贝法微细电极电火花加工,用直角三角形截面电极对单晶硅进行微细电火花加工,线电极电火花磨削精微、微细电火花加工,混粉镜面电火花加工,气体放电线切割加工,双电极电火花加工及电火花加工放电状态检测新方法,电火花加工放电位置可控性研究,新的摇动控制技术等。

限于篇幅,下面仅就几项最新技术成果加以介绍。

1.电火花加工与超声复合加工在电火花微小孔加工中,由于被加工孔的孔径细微(0 5mm以下),加工时放电间隙狭小(1 m左右),电蚀产物易聚积在孔的底部,排屑困难,稳定的放电间隙范围小且容易受其它工艺参数的影响,易造成频繁的短路和非正常的放电;同时,为达到较高的加工尺寸精度和表面精度,常采用减小单个脉冲放电能量的方法,减小材料的蚀除量,降低了加工速度;另外,由于微孔加工工具电极细微,当深径比较大时,异常放电易烧毁工具电极,造成加工不能稳定进行,可加工范围变窄,使传统的电火花加工在微细加工中不能成为有效的加工方法[1~2]。

目前常采用的提高电火花加工能力的方法,如人工排气法,强迫冲液或抽液法、加速工作液循环等方法,常因加工条件或加工要求的限制而无法实现。

因此,为改善电火花加工性能,在微细加工中,采用超声电火花复合加工是非常有效的手段。

在电极上附加超声振动,就可以使电极端面频繁进入合适的放电间隙,提高火花击穿的概率;同时由于超声的空化作用和泵吸作用,可以增大被加工材料的去除量,加速工作液循环,改善间隙放电条件,从而提高被加工孔的深径比、加工稳定性、生产率和脉冲电源的利用率,并且在振幅得到良好控制的情况下,可以获得更高的加工精度。

电火花的加工方法电火花加工是一种常见的金属加工技术，它通过放电产生的高温和高能量来去除材料表面的金属层，从而形成所需的结构和形状。

电火花加工主要适用于硬度高、脆性大且难以加工的材料，比如硬质合金、陶瓷、高速钢等。

下面将详细介绍电火花加工的原理和操作方法。

一、电火花加工的原理电火花加工的原理是利用脉冲电流在工作液和工作电极间产生的电火花，通过放电的高温瞬间熔化金属，并通过工作液中的冷却和冲击作用将熔化金属排除，实现材料的加工。

电火花加工的主要过程包括穿孔、切割和磨削三个过程：1. 穿孔过程：在工作电极和工作液之间应用电压，形成电火花，使材料表面发生高温和高压的电脉冲，从而产生孔洞。

2. 切割过程：通过控制电脉冲的频率和工作台的移动速度，使电火花在材料表面连续发生，从而将材料切割成所需的形状。

3. 磨削过程：利用电火花的高温和高能量，使加工表面发生融化、氧化和脱层等现象，从而实现磨削效果。

二、电火花加工的操作方法电火花加工的操作方法主要包括设备准备、参数设置、加工操作等步骤：1. 设备准备：首先需要准备好电火花加工机床和相关的工作液。

机床主要包括电源、工作台、工作电极等组成部分，而工作液则是用于冷却和冲击切割区域的介质，例如蜡、油等。

同时，还需要根据加工材料的性质选择适当的工作电极和工作液。

2. 参数设置：根据材料的性质和加工要求，设置适当的加工参数，包括脉宽、频率、电压、放电电流、冲击时间等。

这些参数的选择直接影响到加工效果和质量，需要根据实际情况进行调试和优化。

3. 加工操作：首先将需要加工的材料固定在工作台上，调整工作电极和工作台的相对位置，使电火花能够正常放电。

然后根据设定的参数进行加工操作，控制放电时间和放电能量，使电火花在材料表面均匀地进行放电和冲击。

同时，需要及时调整工作液的温度和流量，以保证加工过程中的冷却和冲击效果。

4. 检查和清洁：加工完成后，需要对加工件进行检查和清洁。

检查加工质量是否符合要求，是否有瑕疵和缺陷等。

一、什么是电火花加工电火花是一种自激放电，其特点如下：火花放电的两个电极间在放电前具较高的电压，当两电极接近时，其间介质被击穿后，随即发生火花放电。

伴随击穿过程，两电极间的电阻急剧变小，两极之间的电压也随之急剧变低。

火花通道必须在维持暂短的时间（通常为10-7-10-3s）后及时熄灭，才可保持火花放电的“冷极”特性（即通道能量转换的热能来不及传至电极纵深），使通道能量作用于极小范围。

通道能量的作用，可使电极局部被腐蚀。

利用火花放电时产生的腐蚀现象对材料进行尺寸加工的方法，叫电火花加工。

电火花加工是在较低的电压范围内，在液体介质中的火花放电。

二、电火花加工的特点电火花加工是与机械加工完全不同的一种新工艺。

随着工业生产的发展和科学技术的进步，具有高熔点、高硬度、高强度、高脆性，高粘性和高纯度等性能的新材料不断出现。

具有各种复杂结构与特殊工艺要求的工件越来越多，这就使得传统的机械加工方法不能加工或难于加工。

因此，人们除了进一步发展和完善机械加工法之外，还努力寻求新的加工方法。

电火花加工法能够适应生产发展的需要，并在应用中显示出很多优异性能，因此，得到了迅速发展和日益广泛的应用。

电火花加工的特点如下：1.脉冲放电的能量密度高，便于加工用普通的机械加工方法难于加工或无法加工的特殊材料和复杂形状的工件。

不受材料硬度影响，不受热处理状况影响。

2.脉冲放电持续时间极短，放电时产生的热量传导扩散范围小，材料受热影响范围小。

3.加工时，工具电极与工件材料不接触，两者之间宏观作用力极小。

工具电极材料不需比工件材料硬，因此，工具电极制造容易。

4.可以改革工件结构，简化加工工艺，提高工件使用寿命，降低工人劳动强度。

基于上述特点，电火花加工的主要用途有以下几项：1)制造冲模、塑料模、锻模和压铸模。

2)加工小孔、畸形孔以及在硬质合金上加工螺纹螺孔。

3)在金属板材上切割出零件。

4)加工窄缝。

5)磨削平面和圆面。

6)其它（如强化金属表面，取出折断的工具，在淬火件上穿孔，直接加工型面复杂的零件等）。

电火花零件加工工序流程、工艺注意事项1. 引言1.1 概述电火花加工是一种常用的零件加工技术，通过在金属材料上产生高频电火花放电来实现切割和雕刻等加工目的。

该技术具有高精度、高效率和良好的表面质量等优点，在汽车制造、航空航天、模具制造等领域广泛应用。

然而，在进行电火花零件加工过程中，合理的工艺流程和注意事项能够显著影响加工效果。

本文将重点介绍电火花零件加工的工序流程以及需要注意的工艺细节。

1.2 文章结构本文共分为五个部分，每个部分包含多个子章节。

首先，引言部分给出了整篇文章的概述、目的以及文章结构。

其次，第二部分将详细阐述电火花零件加工的工序流程，包括各个操作步骤、设备与工具准备以及加工精度控制等方面内容。

第三部分将呈现一些必须要注意的工艺要点，包括安全操作规范、清洁维护要点和物料选用建议等方面内容。

接下来，第四部分将通过实际操作案例分析，介绍一个电火花零件加工的具体案例，并提出问题解决方法以及成果评估与反思。

最后，在第五部分中，我们将进行结论总结，分析存在的问题和改进方向，并展望未来电火花加工的发展趋势。

1.3 目的本文旨在全面介绍电火花零件加工的工序流程和注意事项，帮助读者了解该加工技术的基本原理和操作流程，并提供一些实用的工艺要点以及问题解决方法。

通过深入研究和分析实际操作案例，本文还旨在总结经验教训并提出改进方向，以推动电火花加工技术在未来的发展中取得更大突破。

希望读者能够从本文中获得有用的知识，并能够应用到自己的工作和学习中。

2. 电火花零件加工工序流程2.1 工序步骤:电火花零件加工是一种常见的金属加工方法，主要用于制造复杂形状、高精度零件。

下面将详细介绍电火花零件加工的具体步骤：1. 零件设计与准备: 根据所需零件的设计图纸和规格要求，进行合理的准备工作，包括选择合适的材料和确定加工路径。

2. CAD/CAM编程: 将设计好的零件图纸输入到计算机辅助设计（CAD）软件中，并进行程序编写，生成加工路径。

按工具电极和工件相对运动的方式和用途的不同,大致可分为电火花穿孔成形加工、电火花线切割、电火花磨削和镗磨、电火花同步共轭回转加工、电火花高速小孔加工、电火花表面强化与刻字六大类。

前五类属电火花成形、尺寸加工，是用于改变零件形状或尺寸的加工方法；后者则属表面加工方法，用于改善或改变零件表面性质。

以上以电火花穿孔成形加工和电火花线切割应用最为广泛。

下表所列为总的分类情况及各类加工方法的主要特点和用途。

电火花加工工艺方法分类类别工艺方法特点用途备注1 电火花穿孔成形加工(1)、工具和工件间主要只有一个相对的伺服进给运动(2)、工具为成形电极、与被加工表面有相同的截面和相应的形状3.穿孔加工：加工各种冲模、挤压模、粉末冶金模、各种异形孔及微孔等4.型腔加工：加工各类型腔模及各种复杂的型腔零件5.约占电火花机床总数的30％，典型机床有D7125,D7140等电火花穿孔成形机床2 电火花线切割加工(1)、工具电极为顺电极丝轴线垂直移动着的线状电极(2)、工具与工件在两个水平方向同时有相对伺服进给运动3、切割各种冲模和具有直纹面的零件4 、下料、截割和窄缝加工5.约占电火花机床总数的60％，典型机床有DK7725,DK7740数控电火花线切割机床3 电火花内孔、外圆和成形磨削1、工具与工件有相对的旋转运动2、工具与工件间有径向和轴向的进给运动3、加工高精度、表面粗糙度值小的小孔，如拉丝模、挤压模、微型轴承内环、钻套等4、加工外圆、小模数滚刀等5.约占电火花机床总数的3％，典型机床有D6310电火花小孔内圆磨床等4 电火花同步共轭回转加工1、成形工具与工件均作旋转运动，但二者角速度相等或成整数倍，相对应接近的放电点可有切向相对运动速度2、工具相对工件可作纵、横向进给运动3.以同步回转、展成回转、倍角速度回转等不同方式，加工各种复杂型面的零件，如高精度的异形齿轮，精密螺纹环规，高精度、高对称度、表面粗糙度值小的内、外回转体表面等4.约占电火花机床总数不足1％，典型机床有JN-2,JN-8内外螺纹加工机床5 电火花高速小孔加工1、采用细管（>Φ0.3mm）电极，管内冲入高压水基工作液2、细管电极旋转3、穿孔速度很高（30～60mm/min）5、线切割穿丝预孔6、深径比很大的小孔，如喷嘴等7.约占电火花机床总数的2％，典型机床有D703G电火花高速小孔加工机床6 电火花表面强化、刻字1、工具在工件表面上振动，在空气中放火花2、工具相对工件移动3、模具刃口，刀、量具刃口表面强化和镀覆4、电火花刻字、打印记5.约占电火花机床总数的2％－1％，典型设备有D9105电火花强化机等.。

1、检查学生出勤情况和学习用具准备情况。

2、安定课堂秩序，集中学生注意力。

如何认识数控与数控机床？数控——数字控制（Numerical Control，简称NC），是20世纪中期发展起来的一种自动控制技术，是用数字化信号进行控制的一种方法。

数控机床——用数字化信号对机床的运动及其加工过程进行控制的机床，或者说是装备了数控系统的机床。

§10－2 特种加工一、电火花加工1．电火花加工原理电火花加工——是一种利用脉冲放电对导电材料进行电蚀以去除多余材料的加工方法，故又称为电蚀加工。

2．电火花加工特点（1）能加工各种具有导电性能的硬、脆、软、韧材料。

（2）适宜加工小孔、薄壁、窄腔槽及各种复杂的型孔、型腔和曲线孔等，也适用于精密细微加工。

一、组织教学（约2分钟）二、复习导入（约10分钟）以提问的形式检查学生上次课学习效果。

三、讲授新课（约70分钟）重点内容多媒体演示铣床，直观生动激发学生学习兴趣。

强的材料。

（4）便于实现加工过程自动化。

（5）工具电极消耗较大。

3．电火花加工应用（1）电火花穿孔、成形加工。

包括穿孔和型腔加工两类。

（2）电火花小孔加工。

（3）电火花精密细微加工。

（4）电火花磨削。

二、电火花线切割加工1．电火花线切割加工原理2．电火花线切割加工特点（1）可以加工用传统切削加工方法难以加工或无法加工的形状复杂的工件。

（2）工件变形小，电极丝、夹具不需要太高的强度。

多媒体演示铣床，直观生动激发学生学习兴趣。

（3）可加工任何导电的固体材料。

（4）有利于加工精度的提高，便于实现加工过程自动化。

（5）不能加工非导电材料。

（6）加工成本高，不适合加工形状简单的大批量工件。

3．电火花线切割加工应用（1）各种形状的冲裁模（凸模、凹模）及其他模具的制造。

（2）各类精密型孔、样板、成形刀具等工件和容易引起变形的精密狭槽类工件的加工。

（3）加工和切割稀有、贵重金属。

三、激光加工1．激光加工原理2．激光加工的特点多媒体演示铣床，直观生动激发学生学习兴趣。
