真空计说明书

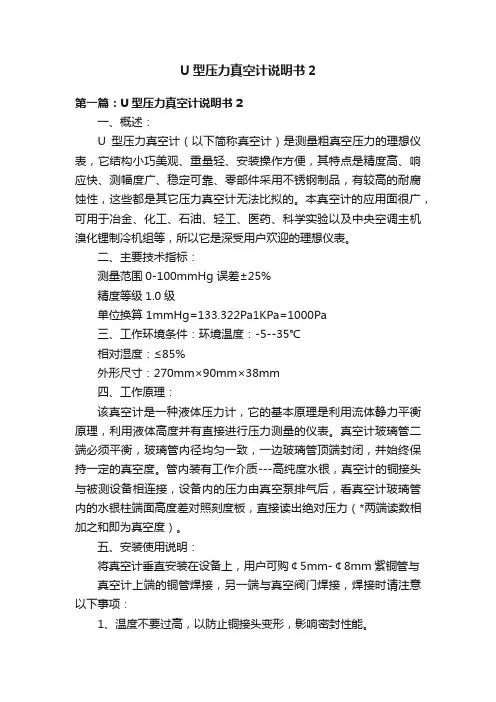

U型压力真空计说明书2第一篇：U型压力真空计说明书2一、概述：U型压力真空计（以下简称真空计）是测量粗真空压力的理想仪表，它结构小巧美观、重量轻、安装操作方便，其特点是精度高、响应快、测幅度广、稳定可靠、零部件采用不锈钢制品，有较高的耐腐蚀性，这些都是其它压力真空计无法比拟的。

本真空计的应用面很广，可用于冶金、化工、石油、轻工、医药、科学实验以及中央空调主机溴化锂制冷机组等，所以它是深受用户欢迎的理想仪表。

二、主要技术指标：测量范围0-100mmHg 误差±25%精度等级1.0级单位换算 1mmHg=133.322Pa1KPa=1000Pa三、工作环境条件：环境温度：-5--35℃相对湿度：≤85%外形尺寸：270mm×90mm×38mm四、工作原理：该真空计是一种液体压力计，它的基本原理是利用流体静力平衡原理，利用液体高度并有直接进行压力测量的仪表。

真空计玻璃管二端必须平衡，玻璃管内径均匀一致，一边玻璃管顶端封闭，并始终保持一定的真空度。

管内装有工作介质---高纯度水银，真空计的铜接头与被测设备相连接，设备内的压力由真空泵排气后，看真空计玻璃管内的水银柱端面高度差对照刻度板，直接读出绝对压力（*两端读数相加之和即为真空度）。

五、安装使用说明：将真空计垂直安装在设备上，用户可购￠5mm-￠8mm紫铜管与真空计上端的铜管焊接，另一端与真空阀门焊接，焊接时请注意以下事项：1、温度不要过高，以防止铜接头变形，影响密封性能。

2、铜管必须清洗，有条件可用(乙醚)，不能用油类清洗。

3、焊接质量保证，必须焊二层，绝对不能漏气。

4、“O”型圈拆卸要小心，安装时注意平均。

抽真空时必须关紧真空阀门，等真空泵运转后才慢慢打开真空阀门，以防一下子抽气，把真空中的水银抽出不能使用，停机时同样先关真空阀门，以防大气压强烈进入真空计玻璃管内而击碎玻璃管。

真空计玻璃管后面装有铝质刻度板，刻度板中间有二个调整“0”位的螺丝钉出厂时已调整好，用户不必再调整。

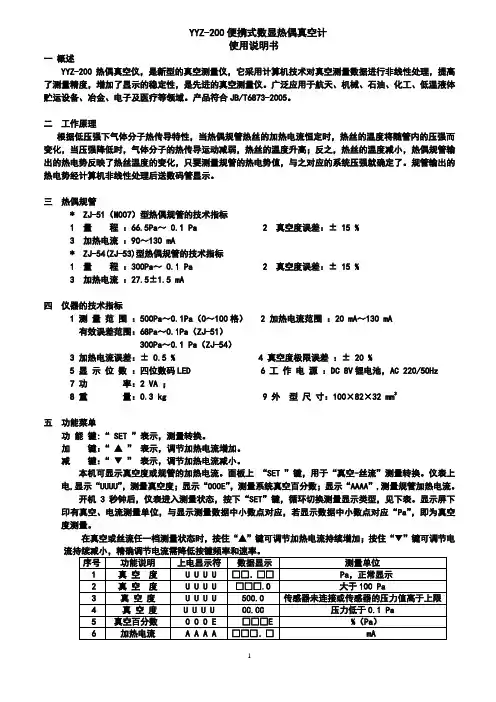

YYZ-200便携式数显热偶真空计使用说明书一概述YYZ-200热偶真空仪，是新型的真空测量仪，它采用计算机技术对真空测量数据进行非线性处理，提高了测量精度，增加了显示的稳定性，是先进的真空测量仪。

广泛应用于航天、机械、石油、化工、低温液体贮运设备、冶金、电子及医疗等领域。

产品符合JB/T6873-2005。

二工作原理根据低压强下气体分子热传导特性，当热偶规管热丝的加热电流恒定时，热丝的温度将随管内的压强而变化，当压强降低时，气体分子的热传导运动减弱，热丝的温度升高；反之，热丝的温度减小，热偶规管输出的热电势反映了热丝温度的变化，只要测量规管的热电势值，与之对应的系统压强就确定了。

规管输出的热电势经计算机非线性处理后送数码管显示。

三热偶规管* ZJ-51（M007）型热偶规管的技术指标1 量程：66.5Pa～ 0.1 Pa2 真空度误差：± 15 %3 加热电流：90～130 mA* ZJ-54(ZJ-53)型热偶规管的技术指标1 量程：300Pa～ 0.1 Pa2 真空度误差：± 15 %3 加热电流：27.5±1.5 mA四仪器的技术指标1 测量范围：500Pa～0.1Pa（0～100格）2 加热电流范围：20 mA～130 mA有效误差范围：68Pa～0.1Pa（ZJ-51）300Pa～0.1 Pa（ZJ-54）3 加热电流误差：± 0.5 %4 真空度极限误差：± 20 %5 显示位数：四位数码LED6 工作电源：DC 8V锂电池，AC 220/50Hz7 功率：2 VA ；8 重量：0.3 kg 9 外型尺寸：100×82×32 mm3五功能菜单功能键:“ SET ”表示，测量转换。

加键：“▲”表示，调节加热电流增加。

减键：“▼”表示，调节加热电流减小。

本机可显示真空度或规管的加热电流。

面板上“SET ”键，用于“真空-丝流”测量转换。

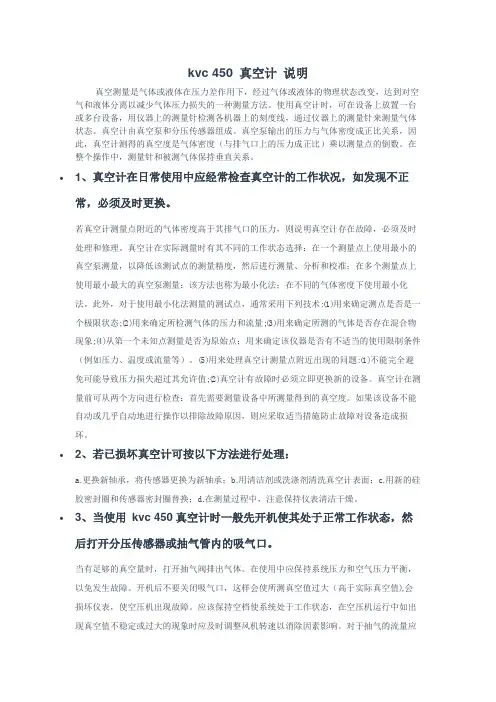

kvc 450 真空计说明真空测量是气体或液体在压力差作用下，经过气体或液体的物理状态改变，达到对空气和液体分离以减少气体压力损失的一种测量方法。

使用真空计时，可在设备上放置一台或多台设备，用仪器上的测量针检测各机器上的刻度线，通过仪器上的测量针来测量气体状态。

真空计由真空泵和分压传感器组成。

真空泵输出的压力与气体密度成正比关系，因此，真空计测得的真空度是气体密度（与排气口上的压力成正比）乘以测量点的倒数。

在整个操作中，测量针和被测气体保持垂直关系。

•1、真空计在日常使用中应经常检查真空计的工作状况，如发现不正常，必须及时更换。

若真空计测量点附近的气体密度高于其排气口的压力，则说明真空计存在故障，必须及时处理和修理。

真空计在实际测量时有其不同的工作状态选择：在一个测量点上使用最小的真空泵测量，以降低该测试点的测量精度，然后进行测量、分析和校准；在多个测量点上使用最小最大的真空泵测量：该方法也称为最小化法；在不同的气体密度下使用最小化法。

此外，对于使用最小化法测量的测试点，通常采用下列技术:(1)用来确定测点是否是一个极限状态;(2)用来确定所检测气体的压力和流量;(3)用来确定所测的气体是否存在混合物现象;(4)从第一个未知点测量是否为原始点；用来确定该仪器是否有不适当的使用限制条件（例如压力、温度或流量等）。

(5)用来处理真空计测量点附近出现的问题:(1)不能完全避免可能导致压力损失超过其允许值;(2)真空计有故障时必须立即更换新的设备。

真空计在测量前可从两个方向进行检查：首先需要测量设备中所测量得到的真空度。

如果该设备不能自动或几乎自动地进行操作以排除故障原因，则应采取适当措施防止故障对设备造成损坏。

•2、若已损坏真空计可按以下方法进行处理：a.更换新轴承，将传感器更换为新轴承；b.用清洁剂或洗涤剂清洗真空计表面；c.用新的硅胶密封圈和传感器密封圈替换；d.在测量过程中，注意保持仪表清洁干燥。

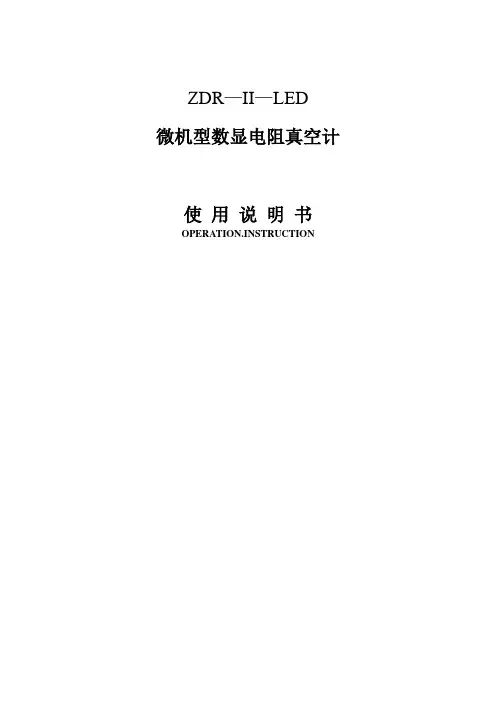

ZDR—II—LED微机型数显电阻真空计使用说明书OPERATION.INSTRUCTION一、简介ZDR—II—LED型数显双路电阻真空计，是目前国内的新型真空计测量仪器。

它采用微机控制、数字显示，具有测量精度高，控制准确方便，显示直观等特点。

本仪器采用当今世界流行的薄膜面板及能触摸按钮，造型美观大方。

二、适用范围ZDR—II—LED型数显双路电阻真空计配ZJ-52T电阻规管，其测量范围为1*105～1*10-1Pa，适用于要求测量范围宽，反映灵敏的粗、低真空的双路测量，并带有双路定值控制功能。

三、技术指标1、ZJ-52T规管电阻值：85Ω2、真空度测量范围：1*105～1*10-1Pa3、定值控制设定范围：1*105～1*10-1Pa4、定值控制负数：AC220V/3A（或DC28V/10A）5、放大器满度误差：≤4％±1个字6、工作电源：220V±10% 50HZ±5%7、功耗：约30W8、使用环境温度：0～45℃9、空气相对湿度：＜85%10、仪器外型规格：480*88*280或240*88*320mm11、重量：3KG四、工作原理电阻计的工作原理是基于在低压强时，利用气体分子的热传导，在高压时，利用气体分子的对流传热特性，使得电阻规的电阻随所测系统的压强变化而变化。

电阻规的电阻与压强的变化是一种非线性关系，鉴次本机采用微机对此非线性进行误差修正，从而提高了测量精度。

由压强变化所引起的电阻规电阻的变化，由测量桥路输出电压信号，由放大器放大，经A/D转换换入微机进行非线性处理过算，最后送显示器显示。

其工作原理框图如下五、使用方法：1、将玻璃电阻规或金属电阻规开封与系统妥善密封连接，将仪器电缆线与规管连接。

2、接通仪器电源，数秒后显示“规1”测量值（左边），“规2”真空测量值（右边）。

真空度显示前两位为系数，第三位是底数10，用数字符号E来表示，最后位为指数。

如显示2.8E2时，其真空度P=2.8*102Pa=280Pa3、零点、满度校准由于电阻规制造时材料、工艺、装配等方面的因素，不同电阻规的性能有差异。

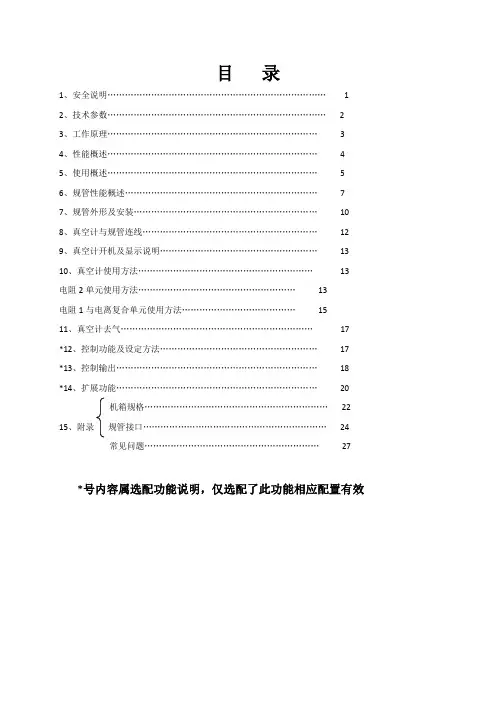

目录1、安全说明 (1)2、技术参数 (2)3、工作原理 (3)4、性能概述 (4)5、使用概述 (5)6、规管性能概述 (7)7、规管外形及安装 (10)8、真空计与规管连线 (12)9、真空计开机及显示说明 (13)10、真空计使用方法 (13)电阻2单元使用方法 (13)电阻1与电离复合单元使用方法 (15)11、真空计去气 (17)*12、控制功能及设定方法 (17)*13、控制输出 (18)*14、扩展功能 (20)机箱规格 (22)15、附录规管接口 (24)常见问题 (27)*号内容属选配功能说明，仅选配了此功能相应配置有效1、安全说明▲为确保该真空计的正常功能，使其具有较高的准确度、稳定性和较长的使用寿命，请根据本说明书中规定的允许值和应用条件进行操作和使用。

·操作、维护和维修该真空计时，请遵守电气设备的安全规范。

′·避免大气压下开启电离规灯丝，这将烧毁电离规灯丝。

·避免真空系统或管道有真空时，强制拆卸规管。

·避免用于“正压”的真空系统安装普通规管，应安装承受“正压”的规管。

·避免真空系统中腐蚀性气体腐蚀电阻规传感丝及电离规各电极，以延长规管寿命。

·采用适当措施防止误操作或不允许的损坏。

·如未按本说明书操作，我们将不承担任何责任；有关该真空计及其附件的保证条款也将无效。

该说明书使用符号说明：▲注意：表示必须遵循的信息，如未遵循可能会导致对人身的伤害和对该真空计的损坏。

●表示重要的附加信息和技巧或建议。

炫辰钛金保留对产品外观及设计改进和改变的权利，而无需事先通知，产品及配件以实物为准。

2、技术参数电阻单元技术参数：·配用规管型号:ZJ-52T电阻规·电阻规传感丝冷态电阻值Ω±Ω)·真空度测量范围（对干燥空气或氮气）×105～×103可测范围。

×103～×10-1不大于显示值的±30%×10-1～×10-1可测范围。

YYZ-500便携式复合真空计使用说明书一. 概述YYZ-500复合真空仪，是新型的真空测量仪，它针对国内热电偶真空测量的实际情况，将国产热偶传感器和美国Hastings公司的热堆传感器的仪表组合成一个仪表，通过面板按键切换传感器测量的种类，测量数据则采用计算机技术进行优化处理，提升了产品功能性、实用性和方便性，可应用于航天、机械、石油、化工、冶金、电子及医疗、低温液体贮运设备等领域的各类真空测量。

产品符合JB/T6873-2005。

二. 工作原理1．ZJ-51热偶规管根据低压强下气体分子热传导特性，当热偶规管热丝的加热电流恒定时，热丝的温度将随管内的压强而变化，当压强降低时，气体分子的热传导运动减弱，热丝的温度升高；反之，热丝的温度减小，热偶规管输出的热电势反映了热丝温度的变化，只要测量规管的热电势值，与之对应的系统压强就确定了。

规管输出的热电势经计算机非线性处理后送液晶显示。

2. DV-6R热堆传感器美国Hastings公司DV-6系列真空测量传感器是用贵金属材料制作的热电偶真空传感器（附图）。

用低电压的交流电桥对其热电偶A和B进行加热，当真空系统中压力的变化引起气体分子碰撞的变化时，热电偶周围的气体或气体混合物的之间热传导随之变化，这使得热电偶A和B的温度变化，而温度的变化将引起热电偶A和B之间的直流输出变化（和压力变化方向相反），热电偶C用以对环境温度的瞬时变化进行补偿。

热偶变化的热电势反映了热丝温度的变化，测量热电势值，与之对应的系统压强就确定了，传感器输出的热电势经计算机非线性处理后送液晶显示。

三传感器技术指标1 ZJ-51型的主要技术指标1.1 量程：66.5Pa～ 0.1 Pa 1.2 真空度误差：± 15 %1.3 加热电流：90～130 mA2 DV-6R型的主要技术指标2.1 量程：1Torr～0.001 Torr2.2 真空度误差：±(读数的15 %+0.001 Torr)（最大）2.3 连接尺寸：1/8＂npt公螺纹 2.4 操作温度：－20 ～ +60℃四仪器的技术指标1 ZJ-51型1.1 测量范围：500Pa～0.1Pa（0～ 100格）1.2 有效误差范围：68Pa～0.1Pa 1.3 压力极限误差：±20 %1.4 加热电流范围：80mA～130mA 1.5 加热电流误差：±0.5%2 DV-6R型2.1 测量范围：450Pa～0.1Pa 2.2 有效误差范围：133Pa～0.1Pa2.2 压力极限误差：±20%3 其它技术指标3.1 工作电源：DC8V；充电AC220/50Hz 3.2 显示位数：四位数码LCD3.3 重量：0.3Kg 3.4 功率： 3 VA3.5 外型尺寸：185×95×38 mm3五使用方法1 功能操作说明功能键（SET）：测量转换。

1、复合真空计使用说明1.1 主要性能：1.1.1 本复合真空计由一个热偶计和一个宽量程的复合真空计构成．热偶采用单一的一支ZJ—54D 热偶规管进行测量。

复合真空计用一支ZJ－54D 热偶规和一支ZJ－10 电离规进行测量。

1.1.2 测量范围：热偶计：103Pa～10-1Pa复合计：103Pa～10-4Pa 。

其中电离规3.5Pa～10-4Pa。

1.1.3 本复合真空计配有RS232 接口，可与带相应接口的计算机联机。

测量数据由计算机进行管理。

1.1.4 供电：本复合真空计采用单相220V 交流供电。

电压范围：220V AC±10%；消耗功率：≤30W1.1.5 使用和储存环境：温度：5℃～35℃湿度：0～85 %严禁在高温潮湿和有腐蚀性气体的环境下工作和储存。

严禁在工作时猛烈碰撞。

1.1.6 机箱尺寸：宽×高×深＝480×119×320重量：约7Kg1.1.7 出厂时规管引线均为5m。

最长建议不要长于10m。

1.1.8 RS232 接口建议采用屏蔽电缆。

屏蔽线与机壳相连，并接地。

1.1.9 电离规的启动方式：由面板上的自动、手动开关控制。

自动方式下，热偶规测量值<3.5Pa时接通，>4.0Pa 时关闭。

手动方式下，由面板上的二个ON和OFF按纽控制。

当真空度大于10Pa时，请不要打开电离规。

2.操作说明：本复合真空计是采用单片机技术的智能化仪器。

打开电源后，真空计初始化显示“HZ HZ HZ HZ”初始化完后,热偶计直接进入工作状态。

没有接入规管或规管暴露在大气中时，都是显示103Pa。

复合计：分手动和自动启动方式，在面板上，设有电离规状态指示灯。

电离规关闭或没接或故障时，ZJ－10 指示灯亮。

在手动方式下，在没有接通电离规之前，若热偶规正常，则指示热偶规测量的真空值。

接通电离规后，显示的是电离规测量的真空度。

电离规测量值≥5.0Pa 时，自动关闭电离规灯丝。

产品名称: 电阻真空计产品型号： ZDZ-52T使用说明书Operation Panel目录1.简介--------------------------------------------------11.1 仪器简介----------------------------------------11.2 包装内容----------------------------------------12. 主要技术参数-----------------------------------------13. 仪器安装---------------------------------------------23.1仪器安装尺寸-------------------------------------------23.2仪器后面板图示及接线说明-----------------------------24. 仪器操作指南------------------------------------------------25. 故障诊断---------------------------------------------36. 注意事项 -------------------------------------- --41.1仪器简介ZDZ-52T型电阻真空计,可测量1路规管信号，控制2路继电器触点输出及0～5V模拟量输出。

在测量范围内,可自由设定点控或区域控制。

适合用于粗、低真空的测控。

ZDZ-52T型电阻真空计采用高档微处理器作主机,压缩外围部件,以提高可靠性。

本机电源采用高档模块电源，硬件采用模块化结构设计及EMI抑制、WATCHDOG电路,软件采用冗余、陷阱、数字滤波等抗干扰技术,进一步提高了仪器的抗干扰能力及整机性能,使仪器具有很高的可靠性,可在恶劣的工业环境下使用。

1.2 包装内容◆ZDZ-52电阻真空计一台◆ZDZ-52使用手册一本◆ZJ-52T电阻规管一支◆5芯电缆线(5M) 一根◆电源线(1.5M) 一根2.主要技术参数1测量路数 1路2 测量范围 1.0×105—1.0×10-1 (Pa)4 配接规管 ZJ-52T/KF165 测量精度 ±30%6 零点漂移 ±1%7 控制范围 1.0×105—1.0×10-1 (Pa)8 控制方式 2路点控或区域控制（本机无）9 控制精度 ±1%10 控制时间 < 1S11 输出容量 3A/220VAC无感负载12 模拟输出 0～５V13 使用电源 AC 220V/50Hz ±10%14 环境温度 -10℃--45℃15 环境湿度 < 85%(25℃)16 额定功耗 10W17 仪器净重 约1.5Kg3．仪器安装3.1仪器安装尺寸:单位(mm)A．外形尺寸：96X96X190(宽X高X深)B．面板尺寸：96X96C．开孔尺寸: 92X923.2 后面板接线说明：A:电源插座:接3芯电源线B:电阻规插座(5PIN):电缆线说明:仪器端←--------→规管端 后面板接线端口 (1,2,3,4) 对应 (1,2,3,4)选配扩展功能：C: 模拟输出接口(DB-9)，可输出0-5/10V/10mV 或 0/4-10/20mA等的真空度模拟输出量。
