ZDZ T电阻真空计说明书

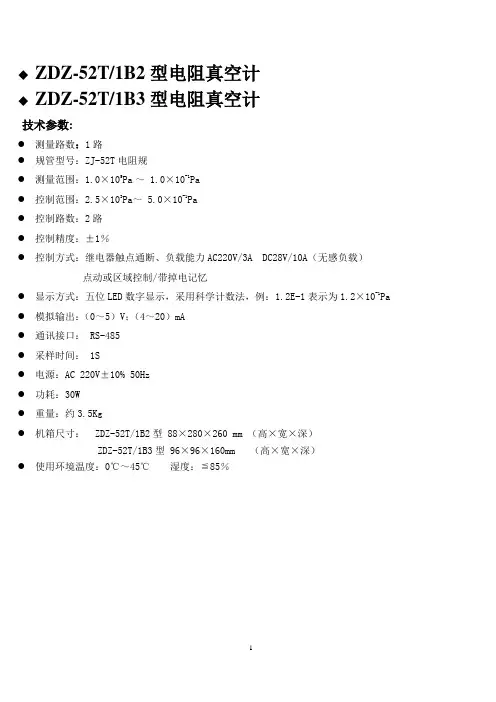

◆ZDZ-52T/1B2型电阻真空计◆ZDZ-52T/1B3型电阻真空计技术参数:●测量路数：1路●规管型号：ZJ-52T电阻规●测量范围：1.0×105Pa～ 1.0×10-1Pa●控制范围：2.5×103Pa～ 5.0×10-1Pa●控制路数：2路●控制精度：±1％●控制方式：继电器触点通断、负载能力AC220V/3A DC28V/10A（无感负载）点动或区域控制/带掉电记忆●显示方式：五位LED数字显示，采用科学计数法，例：1.2E-1表示为1.2×10-1Pa ●模拟输出：（0～5）V；（4～20）mA●通讯接口： RS-485●采样时间： 1S●电源：AC 220V±10% 50Hz●功耗：30W●重量：约3.5Kg●机箱尺寸：ZDZ-52T/1B2型 88×280×260 mm （高×宽×深）ZDZ-52T/1B3型 96×96×160mm （高×宽×深）●使用环境温度：0℃～45℃湿度：≦85％◆ZDZ-51A1型双电阻真空计技术参数:●测量路数：2路（电阻规2路）●规管型号：ZJ-52T电阻规●测量范围：1.0×105Pa～ 1.0×10-1Pa●控制范围：2.5×103Pa～ 5.0×10-1Pa●控制路数：4路●控制精度：±1％●控制方式：继电器触点通断、负载能力AC220V/3A DC28V/10A（无感负载）点动或区域控制/带掉电记忆●显示方式：五位LED数字显示，采用科学计数法例：1.2E-1表示为1.2×10-1Pa●通讯接口：RS-232/RS-485●采样时间： 1S●电源： AC 220V±10% 50Hz●功耗：30W●重量：约6Kg●机箱尺寸：88×480×280 mm （高×宽×深）●使用环境温度：0℃～45℃湿度：≦85％◆ZDO-54/1B2型定流式热偶真空计◆ZDO-54/1B3型定流式热偶真空计技术参数:●测量路数：1路●规管型号：ZJ-53B/玻璃、ZJ-54D/金属直插（选配）●测量范围：1.0×103Pa～ 1.0×10-1Pa●控制范围：3.0×102Pa～ 1.0×100Pa●控制路数：2路●控制精度：±1％●控制方式：继电器触点通断、负载能力AC220V/3A DC28V/10A（无感负载）点动或区域控制/带掉电记忆●显示方式：五位LED数字显示，采用科学计数法例：1.2E-1表示为1.2×10-1Pa●通讯接口：RS-485●采样时间： 1S●电源： AC 220V±10% 50Hz●功耗：小于20W●重量：约3Kg●机箱尺寸：ZDO-54/1B2型 88×280×260 mm （高×宽×深）ZDO-54/1B3型 96×96×120 mm （高×宽×深）●使用环境温度：0℃～45℃湿度：≦85％◆ZDF-11A2复合真空计技术参数:●测量路数：2路（电阻规、电离规各1路）●规管型号：ZJ-52T电阻规 ZJ-27电离规●测量范围：1.0×105Pa～ 1.0×10-5Pa●控制范围：2.5×103Pa～ 5.0×10-5Pa●控制路数：4路●控制精度：±1％●控制方式：继电器触点通断、负载能力AC220V/3A DC28V/10A（无感负载）点动或区域控制/带掉电记忆●显示方式：五位LED数字显示，采用科学计数法例：1.2E-1表示为1.2×10-1Pa●通讯接口：MODBUS/RTU(标配，自定义协议，地址可以设定，带CRC校验) ●电离规外控：PLC●采样时间： 1S●电源： AC 220V±10% 50Hz●功耗：50W●重量：约6Kg●机箱尺寸：88×480×280 mm （高×宽×深）●使用环境温度：0℃～45℃湿度：≦85％◆ZDF-91B2复合真空计技术参数:●测量路数：3路（电阻规2路、电离规1路）●规管型号：ZJ-52T电阻规2个 ZJ-27电离规1个●测量范围：独立电阻单元1.0×105Pa～ 1.0×10-1Pa复合单元1.0×105Pa～ 1.0×10-5Pa●控制范围：电阻单元 2.5×103Pa～ 5.0×10-1Pa复合单元 2.5×103Pa～ 5.0×10-5Pa●控制路数：6路●控制精度：±1％●控制方式：继电器触点通断、负载能力AC220V/3A DC28V/10A（无感负载）点动或区域控制/带掉电记忆●显示方式：五位LED数字显示，采用科学计数法，例：1.2E-1表示为1.2×10-1Pa ●模拟输出：（0～5）V,（4～20）mA [注：只有独立电阻单元有模拟输出]●通讯接口：MODBUS/RTU(标配，自定义协议，地址可以设定，带CRC校验)●电离规外控：PLC●采样时间： 1S●电源： AC 220V±10% 50Hz●功耗：80W●重量：约7Kg●机箱尺寸：88×480×280 mm （高×宽×深）●使用环境温度：0℃～45℃湿度：≦85％◆ZDR-27/1C2型热阴极电离真空计技术参数:●测量路数：1路（电离规1路）●规管型号：ZJ-27电离规●测量范围：1.0×10-1Pa～ 1.0×10-5 Pa●控制范围：1.0 Pa～ 5.0×10-5Pa●控制路数：无●控制精度：±1％●显示方式：五位LED数字显示，采用科学计数法，例：1.2E-1表示为1.2×10-1Pa ●电离规外控：PLC●采样时间： 1S●电源： AC 220V±10% 50Hz●功耗：30W●重量：约3Kg●机箱尺寸：280×88×260 mm （宽×高×深）●使用环境温度：0℃～45℃湿度：≦85％◆ZDR-121/A1型超高热阴极电离真空计技术参数:●测量范围： 1.0×10-1Pa～6.0×10-8Pa●配备规管: ZJ-12电离规●测量路数： 1路●显示方式：五位LED数码显示●通讯接口： MODBUS/RTU(选配，需提前说明)●采样时间： 1S●电源： AC 220V±10% 50Hz●功耗： 22W●重量：约5Kg●机箱尺寸：89×480×200 mm （高×宽×深）●使用环境温度：0℃～45℃湿度：≦85％。

微机型电阻真空计安全操作及保养规程微机型电阻真空计是一种常用的真空度测量仪器，其使用广泛涉及到许多安全操作和保养规程。

本文将详细介绍微机型电阻真空计的安全操作和保养规程，以确保仪器的正确使用和延长其使用寿命。

仪器的安全操作安装位置微机型电阻真空计应该放置在干燥通风的位置。

不要将其暴露于阳光下或者在潮湿的地方使用。

为了避免石膏地板的挥发物影响仪器测量精度，最好把仪器放置在一块托盘或者其他无毒、无味的物质上。

电源微机型电阻真空计应该连接正常并配备接地线的电源插座。

在电源接通前，必须确保插头和插座之间切实接触。

当使用结束后，应该切断电源并拔掉插头，以及时保护电路免受意外损坏，也可以保证人员的人身安全。

操作流程在操作仪器之前，必须要对仪器的操作流程和实验方法有一个全面的了解，不能擅自更改，以免导致实验数据出现误差。

同时，在使用期间，应该注意及时了解仪器的工作状态，确保仪器的运行状态正常。

氮气使用微机型电阻真空计时，需要使用氮气充填。

在更换气瓶或者吸入气体时，必须注意安全使用气瓶设备。

操作人员应该穿戴防护手套、防护眼镜等安全防护设施，以防吸入气体时发生意外。

仪器的保养规程清洗为了保持微机型电阻真空计的测量精度，必须定期清洗实验室和仪器表面，以避免灰尘、油脂等杂物对仪器的影响。

同时，在仪器的操作中，尽量避免污染仪器表面。

校准微机型电阻真空计的使用寿命和精确度与校准的频率密切相关。

建议在实验前先进行校准，确保仪器的测量精度符合规定标准。

维护在使用微机型电阻真空计的过程中，应该养成良好的维护习惯。

定期检查仪器是否有损坏、故障和松动等问题，并及时处理和更换故障部件，以确保仪器长时间的正常运行。

结论安全操作和保养规程对于微机型电阻真空计的正常运行和精确度至关重要。

为了延长仪器寿命和保证实验数据的准确性，我们必须要重视仪器的使用和保养。

籍用本文所提供的微机型电阻真空计的安全操作和保养规程，我们可以让仪器得到长时间的正常工作并保证实验数据的有效性。

绝缘电阻测试仪使用说明书一、操作方法（500V，≥30MΩ）1、将仪器的电源插头接上AC220V。

按下电源开关至ON位置，预热10分钟，即可正常测试。

2、选择好适当的测试电压（500V）。

3、注意“TEST”灯是否处于熄灭状态，确保接线柱上不带电，接上被测件，按下“TEST”按钮，仪器即可对被测件充电并测量。

4、测试完毕后按下“RESET”键或测试时间到仪器自动复位后，才可取下被测件。

5、重复上述步骤，进行下一次测量。

二、使用注意事项1、本测试仪在电源开启后即可使用，但为了保证精度请预热10分钟以上。

2、连接被测物体时，必须保证处于复位状态，即TEST灯灭时，以防高压电击。

3、在测量100MΩ以上时，测量线最好用屏蔽。

接线时要将仪器前面板上的接地柱与被测件的机壳或外壳相连。

4、尽量避免测量过小的电阻，或将两测试夹相短接。

接地电阻测试仪使用说明书（I=10A，≤0.1Ω）一、操作方法1、仪器配备一副（两组）测试线，红粗线接红色电流接线柱，红细线接红色电阻接线柱，黑粗线接黑色电流接线柱，黑细线接黑色电阻接线柱。

2、将仪器的电源插头接上AC220V。

按下电源开关至ON位置，各个窗口数码管亮。

3、电流调节旋钮逆时针旋至零位。

4、测试前，选择好量程。

5、两组测试线的夹子相互短路。

6、手动测试（1）、“定时”开关关闭。

（2）、确定2-5步骤无误后，按“启动”按钮，“测试”灯亮，调节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流值。

（）（3）、按下“预置/测试”键，调节报警预置电位器，至所需电阻值。

（4）、按下“复位”按钮，切断电流输出，同时调节“电流调节”旋钮至最小。

将测试线夹在被测物的测试点上。

（5）、按下“启动”旋钮，“测试”灯亮，同时调节“电流调节”旋钮至所需电流值，接着读下电阻显示窗口显示的电阻值。

当被测物电阻值大于预值电阻值时，仪器会发出生光报警，反之，则不报警。

只要按下“复位”按钮停止测试，“测试”灯灭，取下测试线以备下次再测。

1、复合真空计使用说明1.1 主要性能：1.1.1 本复合真空计由一个热偶计和一个宽量程的复合真空计构成．热偶采用单一的一支ZJ—54D 热偶规管进行测量。

复合真空计用一支ZJ－54D 热偶规和一支ZJ－10 电离规进行测量。

1.1.2 测量范围：热偶计：103Pa～10-1Pa复合计：103Pa～10-4Pa 。

其中电离规3.5Pa～10-4Pa。

1.1.3 本复合真空计配有RS232 接口，可与带相应接口的计算机联机。

测量数据由计算机进行管理。

1.1.4 供电：本复合真空计采用单相220V 交流供电。

电压范围：220V AC±10%；消耗功率：≤30W1.1.5 使用和储存环境：温度：5℃～35℃湿度：0～85 %严禁在高温潮湿和有腐蚀性气体的环境下工作和储存。

严禁在工作时猛烈碰撞。

1.1.6 机箱尺寸：宽×高×深＝480×119×320重量：约7Kg1.1.7 出厂时规管引线均为5m。

最长建议不要长于10m。

1.1.8 RS232 接口建议采用屏蔽电缆。

屏蔽线与机壳相连，并接地。

1.1.9 电离规的启动方式：由面板上的自动、手动开关控制。

自动方式下，热偶规测量值<3.5Pa时接通，>4.0Pa 时关闭。

手动方式下，由面板上的二个ON和OFF按纽控制。

当真空度大于10Pa时，请不要打开电离规。

2.操作说明：本复合真空计是采用单片机技术的智能化仪器。

打开电源后，真空计初始化显示“HZ HZ HZ HZ”初始化完后,热偶计直接进入工作状态。

没有接入规管或规管暴露在大气中时，都是显示103Pa。

复合计：分手动和自动启动方式，在面板上，设有电离规状态指示灯。

电离规关闭或没接或故障时，ZJ－10 指示灯亮。

在手动方式下，在没有接通电离规之前，若热偶规正常，则指示热偶规测量的真空值。

接通电离规后，显示的是电离规测量的真空度。

电离规测量值≥5.0Pa 时，自动关闭电离规灯丝。

ZDR—II—LED微机型数显电阻真空计使用说明书OPERATION.INSTRUCTION一、简介ZDR—II—LED型数显双路电阻真空计，是目前国内的新型真空计测量仪器。

它采用微机控制、数字显示，具有测量精度高，控制准确方便，显示直观等特点。

本仪器采用当今世界流行的薄膜面板及能触摸按钮，造型美观大方。

二、适用范围ZDR—II—LED型数显双路电阻真空计配ZJ-52T电阻规管，其测量范围为1*105～1*10-1Pa，适用于要求测量范围宽，反映灵敏的粗、低真空的双路测量，并带有双路定值控制功能。

三、技术指标1、ZJ-52T规管电阻值：85Ω2、真空度测量范围：1*105～1*10-1Pa3、定值控制设定范围：1*105～1*10-1Pa4、定值控制负数：AC220V/3A（或DC28V/10A）5、放大器满度误差：≤4％±1个字6、工作电源：220V±10% 50HZ±5%7、功耗：约30W8、使用环境温度：0～45℃9、空气相对湿度：＜85%10、仪器外型规格：480*88*280或240*88*320mm11、重量：3KG四、工作原理电阻计的工作原理是基于在低压强时，利用气体分子的热传导，在高压时，利用气体分子的对流传热特性，使得电阻规的电阻随所测系统的压强变化而变化。

电阻规的电阻与压强的变化是一种非线性关系，鉴次本机采用微机对此非线性进行误差修正，从而提高了测量精度。

由压强变化所引起的电阻规电阻的变化，由测量桥路输出电压信号，由放大器放大，经A/D转换换入微机进行非线性处理过算，最后送显示器显示。

其工作原理框图如下五、使用方法：1、将玻璃电阻规或金属电阻规开封与系统妥善密封连接，将仪器电缆线与规管连接。

2、接通仪器电源，数秒后显示“规1”测量值（左边），“规2”真空测量值（右边）。

真空度显示前两位为系数，第三位是底数10，用数字符号E来表示，最后位为指数。

如显示2.8E2时，其真空度P=2.8*102Pa=280Pa3、零点、满度校准由于电阻规制造时材料、工艺、装配等方面的因素，不同电阻规的性能有差异。

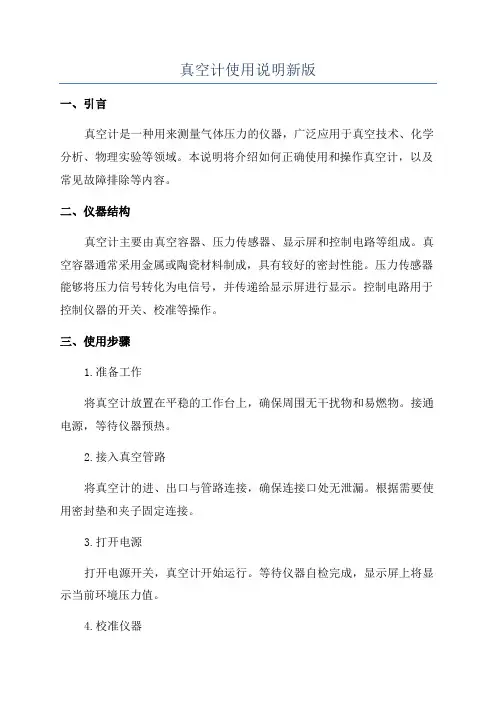

真空计使用说明新版一、引言真空计是一种用来测量气体压力的仪器，广泛应用于真空技术、化学分析、物理实验等领域。

本说明将介绍如何正确使用和操作真空计，以及常见故障排除等内容。

二、仪器结构真空计主要由真空容器、压力传感器、显示屏和控制电路等组成。

真空容器通常采用金属或陶瓷材料制成，具有较好的密封性能。

压力传感器能够将压力信号转化为电信号，并传递给显示屏进行显示。

控制电路用于控制仪器的开关、校准等操作。

三、使用步骤1.准备工作将真空计放置在平稳的工作台上，确保周围无干扰物和易燃物。

接通电源，等待仪器预热。

2.接入真空管路将真空计的进、出口与管路连接，确保连接口处无泄漏。

根据需要使用密封垫和夹子固定连接。

3.打开电源打开电源开关，真空计开始运行。

等待仪器自检完成，显示屏上将显示当前环境压力值。

4.校准仪器如果需要对真空计进行校准，可按照仪器手册中的指引进行操作。

通常情况下，将校准键调至相应位置，等待仪器校准完成。

5.测量压力将待测气体引入真空计中，可以通过控制电源上的按钮选择相应的单位和量程。

待测气体压力将显示在显示屏上。

6.关闭仪器测量完毕后，关闭电源开关，待仪器停止运行后再拔掉电源插头。

注意，不可强行拔插电源插头，以免损坏仪器。

四、注意事项1.使用前需仔细阅读说明书，了解仪器的性能、规格和使用方法。

2.在使用过程中，需保持仪器和周围环境干净整洁，避免灰尘和杂质进入。

3.避免将仪器暴露在高温、潮湿或有腐蚀性气体的环境中，以免影响仪器的性能和寿命。

4.如需长时间存放仪器，应将其封存在干燥、无尘的环境中，并定期进行保养和检查。

五、故障排除1.无显示或显示异常2.泄漏检查所有连接处是否紧固，并逐一进行泄漏测试。

若仍有泄漏，更换密封垫或夹子，并注意管路连接是否正确。

六、总结。

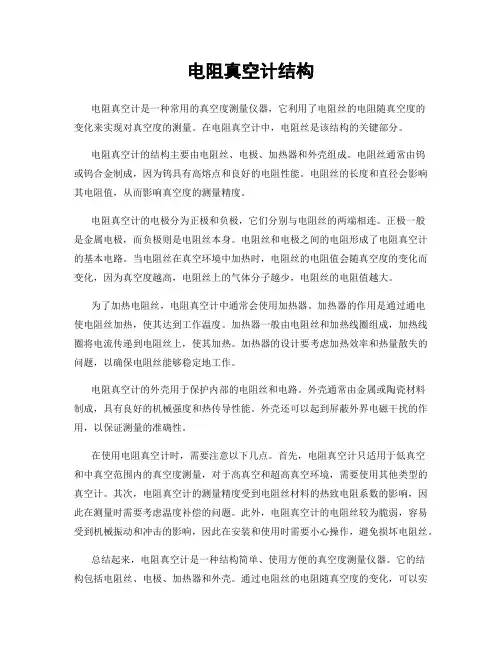

电阻真空计结构电阻真空计是一种常用的真空度测量仪器，它利用了电阻丝的电阻随真空度的变化来实现对真空度的测量。

在电阻真空计中，电阻丝是该结构的关键部分。

电阻真空计的结构主要由电阻丝、电极、加热器和外壳组成。

电阻丝通常由钨或钨合金制成，因为钨具有高熔点和良好的电阻性能。

电阻丝的长度和直径会影响其电阻值，从而影响真空度的测量精度。

电阻真空计的电极分为正极和负极，它们分别与电阻丝的两端相连。

正极一般是金属电极，而负极则是电阻丝本身。

电阻丝和电极之间的电阻形成了电阻真空计的基本电路。

当电阻丝在真空环境中加热时，电阻丝的电阻值会随真空度的变化而变化，因为真空度越高，电阻丝上的气体分子越少，电阻丝的电阻值越大。

为了加热电阻丝，电阻真空计中通常会使用加热器。

加热器的作用是通过通电使电阻丝加热，使其达到工作温度。

加热器一般由电阻丝和加热线圈组成，加热线圈将电流传递到电阻丝上，使其加热。

加热器的设计要考虑加热效率和热量散失的问题，以确保电阻丝能够稳定地工作。

电阻真空计的外壳用于保护内部的电阻丝和电路。

外壳通常由金属或陶瓷材料制成，具有良好的机械强度和热传导性能。

外壳还可以起到屏蔽外界电磁干扰的作用，以保证测量的准确性。

在使用电阻真空计时，需要注意以下几点。

首先，电阻真空计只适用于低真空和中真空范围内的真空度测量，对于高真空和超高真空环境，需要使用其他类型的真空计。

其次，电阻真空计的测量精度受到电阻丝材料的热致电阻系数的影响，因此在测量时需要考虑温度补偿的问题。

此外，电阻真空计的电阻丝较为脆弱，容易受到机械振动和冲击的影响，因此在安装和使用时需要小心操作，避免损坏电阻丝。

总结起来，电阻真空计是一种结构简单、使用方便的真空度测量仪器。

它的结构包括电阻丝、电极、加热器和外壳。

通过电阻丝的电阻随真空度的变化，可以实现对真空度的测量。

电阻真空计在低真空和中真空范围内具有较高的测量精度，但在高真空和超高真空环境下需要使用其他类型的真空计。

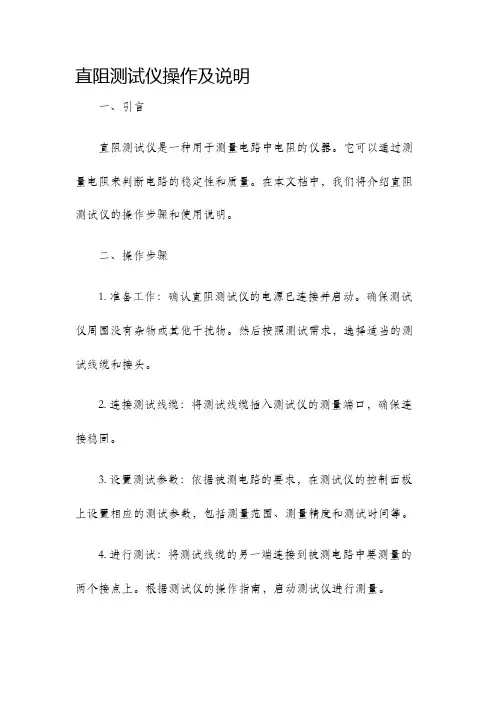

直阻测试仪操作及说明一、引言直阻测试仪是一种用于测量电路中电阻的仪器。

它可以通过测量电阻来判断电路的稳定性和质量。

在本文档中，我们将介绍直阻测试仪的操作步骤和使用说明。

二、操作步骤1. 准备工作：确认直阻测试仪的电源已连接并启动。

确保测试仪周围没有杂物或其他干扰物。

然后按照测试需求，选择适当的测试线缆和接头。

2. 连接测试线缆：将测试线缆插入测试仪的测量端口，确保连接稳固。

3. 设置测试参数：依据被测电路的要求，在测试仪的控制面板上设置相应的测试参数，包括测量范围、测量精度和测试时间等。

4. 进行测试：将测试线缆的另一端连接到被测电路中要测量的两个接点上。

根据测试仪的操作指南，启动测试仪进行测量。

5. 测量结果读取：测试仪会在测试完成后自动显示测量结果，包括电阻值和测量的准确性。

通过测试仪面板上的显示屏或相关软件，您可以直接读取结果。

三、使用说明1. 脱离电源：在使用完毕后，请及时关闭直阻测试仪的电源开关，避免长时间无需占用电力资源。

2. 清洁维护：在操作过程中请注意保持直阻测试仪的清洁，避免灰尘或其他污染物影响仪器的使用效果。

3. 保养维修：定期进行直阻测试仪的保养和维修工作，确保仪器的正常运行和准确性。

4. 注意安全：在操作测试仪时，请遵循相关安全规范，并避免在潮湿或有较高温度的环境中使用仪器。

四、常见问题及解决方法1. 测量结果不准确：请检查测试线缆和接头是否连接稳固，以及测试参数是否设置正确。

如果问题仍然存在，建议进行仪器的校准。

2. 仪器无法启动：请检查电源连接是否正确，确认电源电压是否正常，并检查仪器是否有损坏。

3. 仪器显示屏无法正常显示：可能是仪器的电池电量不足，请及时更换电池。

4. 仪器发生故障：建议联系仪器供应商或售后服务部门进行维修或更换。

五、总结本文档介绍了直阻测试仪的操作步骤和使用说明，希望能够帮助用户正确操作和使用直阻测试仪。

在使用过程中，请严格按照操作指南和相关安全要求进行操作，以确保测试结果的准确性和个人安全。

MM3Z3V6T1GMM3ZxxxT1G Series,SZMM3ZxxxT1G Series Zener Voltage Regulators300 mW SOD−323 Surface MountThis series of Zener diodes is packaged in a SOD−323 surface mount package that has a power dissipation of 300 mW. They are designed to provide voltage regulation protection and are especially attractive in situations where space is at a premium. They are well suited for applications such as cellular phones, hand held portables,and high density PC boards.Specification Features:•Standard Zener Breakdown V oltage Range − 2.4 V to 75 V •Steady State Power Rating of 300 mW •Small Body Outline Dimensions:0.067” x 0.049” (1.7 mm x 1.25 mm)•Low Body Height: 0.035” (0.9 mm)•Package Weight: 4.507 mg/Unit•ESD Rating of Class 3 (> 16 kV) per Human Body Model•SZ Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q101 Qualified and PPAP Capable•These are Pb−Free Devices*Mechanical Characteristics:CASE: V oid-free, Transfer-Molded PlasticFINISH: All External Surfaces are Corrosion ResistantMAXIMUM CASE TEMPERATURE FOR SOLDERING PURPOSES:260°C for 10 SecondsLEADS: Plated with Pb−Sn or Sn Only (Pb−Free)POLARITY: Cathode Indicated by Polarity Band FLAMMABILITY RATING: UL 94 V−0MOUNTING POSITION: AnyMAXIMUM RATINGSRatingSymbol Max UnitTotal Device Dissipation FR−4 Board,(Note 1) @ T A = 25°C Derate above 25°CP D3002.4mW mW/°C Thermal Resistance, Junction−to−Ambient R q JA 416°C/WJunction and Storage Temperature RangeT J , T stg−65 to +150°CStresses exceeding those listed in the Maximum Ratings table may damage the device. If any of these limits are exceeded, device functionality should not be assumed, damage may occur and reliability may be affected.1.FR−4 printed circuit board, single−sided copper, mounting pad 1 cm2.*For additional information on our Pb−Free strategy and soldering details, please download the ON Semiconductor Soldering and Mounting Techniques Reference Manual, SOLDERRM/D.CathodeAnodeSee specific marking information in the device marking column of the Electrical Characteristics table on page 2 of this data sheet.DEVICE MARKING INFORMATIONDevice Package Shipping †ORDERING INFORMATIONMARKING DIAGRAM†For information on tape and reel specifications,including part orientation and tape sizes, please refer to our T ape and Reel Packaging SpecificationsBrochure, BRD8011/D.MM3ZxxxT1GSOD−323(Pb−Free)3,000 / Tape & Reel SOD−323CASE 477STYLE 1(Note: Microdot may be in either location)*Date Code orientation may vary depending upon manufacturing location.xx = Specific Device Code M = Date Code*G = Pb−Free PackageSZMM3ZxxxT1GSOD−323(Pb−Free)3,000 / Tape & ReelELECTRICAL CHARACTERISTICSSymbol ParameterV Z Reverse Zener Voltage @ I ZTI ZT Reverse CurrentZ ZT Maximum Zener Impedance @ I ZTI ZK Reverse CurrentZ ZK Maximum Zener Impedance @ I ZKI R Reverse Leakage Current @ V RV R Reverse VoltageI F Forward CurrentV F Forward Voltage @ I FQ V Z Maximum Temperature Coefficient of V ZC Max. Capacitance @V R = 0 and f = 1 MHzELECTRICAL CHARACTERISTICS (T A = 25°C unless otherwise noted, V F = 0.9 V Max. @ I F = 10 mA for all types)Device*DeviceMarkingZener Voltage (Note 2)Zener Impedance Leakage CurrentQ V Z(mV/k)@ I ZTC@ V R = 0f = 1 MHzV Z (Volts)@ I ZTZ ZT@ I ZT Z ZK @ I ZK I R @ V RMin Nom Max mA W W mA m A Volts Min Max pFMM3Z2V4T1G00 2.2 2.4 2.6510010000.550 1.0−3.50450 MM3Z2V7T1G01 2.5 2.7 2.9510010000.520 1.0−3.50450 MM3Z3V0T1G02 2.8 3.0 3.2510010000.510 1.0−3.50450 MM3Z3V3T1G05 3.1 3.3 3.559510000.55 1.0−3.50450 MM3Z3V6T1G06 3.4 3.6 3.859010000.55 1.0−3.50450 MM3Z3V9T1G07 3.7 3.9 4.159010000.53 1.0−3.5−2.5450 MM3Z4V3T1G08 4.0 4.3 4.659010000.53 1.0−3.50450 MM3Z4V7T1G09 4.4 4.7 5.05808000.53 2.0−3.50.2260 MM3Z5V1T1G0A 4.8 5.1 5.45605000.52 2.0−2.7 1.2225 MM3Z5V6T1G0C 5.2 5.6 6.05402000.51 2.0−2.0 2.5200 MM3Z6V2T1G0E 5.8 6.2 6.65101000.53 4.00.4 3.7185 MM3Z6V8T1G0F 6.4 6.87.25151600.52 4.0 1.2 4.5155 MM3Z7V5T1G0G7.07.57.95151600.51 5.0 2.5 5.3140 MM3Z8V2T1G0H7.78.28.75151600.50.7 5.0 3.2 6.2135 MM3Z9V1T1G0K8.59.19.65151600.50.27.0 3.87.0130 MM3Z10VT1G0L9.41010.65201600.50.18.0 4.58.0130 MM3Z11VT1G0M10.41111.65201600.50.18.0 5.49.0130 MM3Z12VT1G0N11.41212.7525800.50.18.0 6.010130 MM3Z13VT1G0P12.413.2514.1530800.50.18.07.011120 MM3Z15VT1G0T14.31515.8530800.50.0510.59.213110 MM3Z16VT1G0U15.316.217.1540800.50.0511.210.414105 MM3Z18VT1G0W16.81819.1545800.50.0512.612.416100 MM3Z20VT1G0Z18.82021.25551000.50.0514.014.41885 MM3Z22VT1G1020.82223.35551000.50.0515.416.42085 MM3Z24VT1G1122.824.225.65701200.50.0516.818.42280 MM3Z27VT1G1225.12728.92803000.50.0518.921.425.370 MM3Z30VT1G142830322803000.50.0521.024.429.470 MM3Z33VT1G183133352803000.50.0523.227.433.470 MM3Z36VT1G193436382905000.50.0525.230.437.470 MM3Z39VT1G2037394121305000.50.0527.333.441.245 MM3Z43VT1G2140434621505000.50.0530.137.646.640 MM3Z47VT1G1A44475021705000.50.0532.942.051.840 MM3Z51VT1G1C48515421805000.50.0535.746.657.240 MM3Z56VT1G1D52566022005000.50.0539.252.263.840 MM3Z62VT1G2A58626622155000.50.0543.458.971.835 MM3Z68VT1G1F64687222405000.50.0547.665.679.835 MM3Z75VT1G1G70757922555000.50.0552.573.488.635 *Includes SZ-prefix devices where applicable.2.Zener voltage is measured with a pulse test current I Z at an ambient temperature of 25°C.TYPICAL CHARACTERISTICSV Z , NOMINAL ZENER VOLTAGEFigure 1. Effect of Zener Voltage on Zener Impedance Z Z T , D Y N A M I C I M P E D A N C E ()ΩV F , FORWARD VOLTAGE (V)Figure 2. Typical Forward VoltageI F ,F O R W A R D C U R R E N T (m A )1000100101.0C , C A PA C I T A N C E (p F )V Z , NOMINAL ZENER VOLTAGE (V)Figure 3. Typical Capacitance R V Z , NOMINAL ZENER VOLTAGE (V)Figure 4. Typical Leakage CurrentV Z , ZENER VOLTAGE (V)100101.00.10.01I Z , Z E N E R C U R R E N T (m A )V Z , ZENER VOLTAGE (V)Figure 5. Zener Voltage versus Zener Current(V Z Up to 12 V)Figure 6. Zener Voltage versus Zener Current(12 V to 75 V)1001010.10.01I Z , Z E N E R C U R R E N T (m A )TYPICAL CHARACTERISTICSTEMPERATURE (°C)25010040200P O W E R D I S S I P A T I O N (%)50751001251508060Figure 7. Steady State Power DeratingSOD −323CASE 477−02ISSUE HDATE 13 MAR 2007SCALE 4:1NOTES:1.DIMENSIONING AND TOLERANCING PER ANSI may or may not be present.*For additional information on our Pb −Free strategy and soldering details, please download the ON Semiconductor Soldering and Mounting Techniques Reference Manual, SOLDERRM/D.STYLE 1:PIN 1.CATHODE (POLARITY BAND)2.ANODESTYLE 2:NO POLARITYSTYLE 1STYLE 2MECHANICAL CASE OUTLINEPACKAGE DIMENSIONSON Semiconductor and are trademarks of Semiconductor Components Industries, LLC dba ON Semiconductor or its subsidiaries in the United States and/or other countries.ON Semiconductor reserves the right to make changes without further notice to any products herein. ON Semiconductor makes no warranty, representation or guarantee regarding the suitability of its products for any particular purpose, nor does ON Semiconductor assume any liability arising out of the application or use of any product or circuit, and specifically disclaims any and all liability, including without limitation special, consequential or incidental damages. ON Semiconductor does not convey any license under its patent rights nor theON Semiconductor and are trademarks of Semiconductor Components Industries, LLC dba ON Semiconductor or its subsidiaries in the United States and/or other countries.ON Semiconductor owns the rights to a number of patents, trademarks, copyrights, trade secrets, and other intellectual property. A listing of ON Semiconductor’s product/patent coverage may be accessed at ON Semiconductor makes no warranty, representation or guarantee regarding the suitability of its products for any particular purpose, nor does ON Semiconductor assume any liability arising out of the application or use of any product or circuit, and specifically disclaims any and all liability, including without limitation special, consequential or incidental damages.PUBLICATION ORDERING INFORMATIONTECHNICAL SUPPORTNorth American Technical Support:Voice Mail: 1 800−282−9855 Toll Free USA/Canada Phone: 011 421 33 790 2910LITERATURE FULFILLMENT :Email Requests to:*******************ON Semiconductor Website: Europe, Middle East and Africa Technical Support:Phone: 00421 33 790 2910For additional information, please contact your local Sales RepresentativeMM3Z3V6T1G。

注意：敬请用户在操作使用SZT-D型半导体粉末电阻率测试台之前，必须详细阅读技术使用说明书！并妥善保存。

SZT-D型半导体粉末电阻率测试台(配ST-2258A多功能数字式四探针测试仪)操作使用说明书苏州晶格电子有限公司1手轮2上电极3 高度尺4 下电极5 压力传感器6 压力显示表7四探针测试仪10 深度调节螺母11上连接板8下连接板9工作台面图2-1 测试台结构部件名称SZT-D型半导体粉末电阻率测试台操作说明书一、概述本测试台参照有关国际标准进行设计，可以对半导体粉末、高分子纳米粉末和固态金属粉末进行电阻、电阻率多用途的测量。

组成及特点：测试台为探头、加压机构、粉末标准容器、压力检测、厚度检测等单元组成。

压力机构采用手动操作，压力平稳可调，电子数码显示压力值。

本仪器可一边加压同步测试，可方便测试不同压力下粉末的导电性能曲线，也可以单独作为粉末压制成片的工具使用，成片后可脱模取出，用普通四探针法测试相关参数！本仪器具有测量精度高，操作简便、稳定性好，重复性好，一机多用使用方便等特点。

本仪器采用国际通用的电流、电压四端子测量法（两个电流和电压电极同时和样品接触），可以消除电极与导线导通电阻产生的误差，克服了传统的二端测量粉末电阻率仪器的弊病，可以真实地、准确地测量出粉末样品的电阻率，因此重复性好。

测试参数时同步检测压力和高度，也是区别于以往旧款同类测试台新特点！便于研究材料的特性曲线！本仪器适用于碳素厂、焦化厂、石化厂、粉末冶金厂、高等院校、科研部门、是检验和分析固态和粉态样品质量的一种重要优良工具。

二、主要技术指标：1、试样粒度：40目以下（标准筛网）2、试样容器：内经：Φ11.28mm（S=1.0cm2）高度：0～20mm可调,带高度尺监测，测量误差：±0.02mm。

3、测试压强标准压强：P0=4Mpa±0.05Mpa，合压力40kg±0.5 kg(S=1.0cm2)。

真空油泵和电阻真空计的使用说明使用说明：真空油泵和电阻真空计一、真空油泵使用说明真空油泵是一种用于制造和维持真空环境的设备，适用于多种实验室和工业领域。

以下是真空油泵的使用说明：1.真空油泵的安装首先，选择一个稳固的平台或固定支架，确保可以将真空油泵牢固地安装。

然后，将泵与真空系统的吸入口和排气口相连，采用适当的密封材料，确保泵与其他设备之间的连接是密封的。

最后，将泵与电源连接。

2.泵的开启在开启真空油泵之前，请确保在启动之前检查以下事项：-确保泵的排放口是打开的，以允许排气。

-检查泵的油位，油位应在标识范围内。

-检查泵的冷却系统，确保冷却水的流量良好。

-检查所有店铺是否关闭。

-准备好连接真空系统的适当密封装置。

3.泵的操作在打开泵之前，请确保所有连接都已妥善连接，并确保泵周围的工作区域是安全和干净的。

根据实际需要，从可调节的控制面板中选择所需的操作参数，如真空级别和排气速度等。

4.关闭泵和维护关闭真空油泵之前，请将泵的排气口关闭，并断开与真空系统的连接。

然后关闭泵的电源。

在进行泵的维护之前，确保泵已完全停止运行并冷却。

根据制造商的指示进行维护操作，如更换油封、清洁过滤器等。

二、电阻真空计使用说明电阻真空计是一种用于测量真空度的仪器，适用于实验室和工业领域。

以下是电阻真空计的使用说明：1.安装与连接首先，选择一个适当的位置安装电阻真空计，确保其不会受到外力的影响。

然后，将电阻真空计的真空接头与待测真空环境相连接，使用密封装置确保连接处密封。

2.开启和校准打开电阻真空计之前，请确保真空接头的密封是良好的，并确保电阻真空计的电源已连接。

根据电阻真空计的型号和制造商的指示进行校准设置。

校准设置通常包括零点校准和满量程校准。

3.测量真空度在校准完成后，可以开始测量真空度。

根据实际需要，选择所需的测量范围和单位。

启动电阻真空计，并等待一段时间，直到真空计稳定，显示出测量结果。

记录测量结果，并根据需要进行进一步的分析和判断。

产品名称: 电阻真空计产品型号： ZDZ-52T使用说明书Operation Panel目录1.简介--------------------------------------------------11.1 仪器简介----------------------------------------11.2 包装内容----------------------------------------12. 主要技术参数-----------------------------------------13. 仪器安装---------------------------------------------23.1仪器安装尺寸-------------------------------------------23.2仪器后面板图示及接线说明-----------------------------24. 仪器操作指南------------------------------------------------25. 故障诊断---------------------------------------------36. 注意事项 -------------------------------------- --41.1仪器简介ZDZ-52T型电阻真空计,可测量1路规管信号，控制2路继电器触点输出及0～5V模拟量输出。

在测量范围内,可自由设定点控或区域控制。

适合用于粗、低真空的测控。

ZDZ-52T型电阻真空计采用高档微处理器作主机,压缩外围部件,以提高可靠性。

本机电源采用高档模块电源，硬件采用模块化结构设计及EMI抑制、WATCHDOG电路,软件采用冗余、陷阱、数字滤波等抗干扰技术,进一步提高了仪器的抗干扰能力及整机性能,使仪器具有很高的可靠性,可在恶劣的工业环境下使用。

1.2 包装内容◆ZDZ-52电阻真空计一台◆ZDZ-52使用手册一本◆ZJ-52T电阻规管一支◆5芯电缆线(5M) 一根◆电源线(1.5M) 一根2.主要技术参数1测量路数 1路2 测量范围 1.0×105—1.0×10-1 (Pa)4 配接规管 ZJ-52T/KF165 测量精度 ±30%6 零点漂移 ±1%7 控制范围 1.0×105—1.0×10-1 (Pa)8 控制方式 2路点控或区域控制（本机无）9 控制精度 ±1%10 控制时间 < 1S11 输出容量 3A/220VAC无感负载12 模拟输出 0～５V13 使用电源 AC 220V/50Hz ±10%14 环境温度 -10℃--45℃15 环境湿度 < 85%(25℃)16 额定功耗 10W17 仪器净重 约1.5Kg3．仪器安装3.1仪器安装尺寸:单位(mm)A．外形尺寸：96X96X190(宽X高X深)B．面板尺寸：96X96C．开孔尺寸: 92X923.2 后面板接线说明：A:电源插座:接3芯电源线B:电阻规插座(5PIN):电缆线说明:仪器端←--------→规管端 后面板接线端口 (1,2,3,4) 对应 (1,2,3,4)选配扩展功能：C: 模拟输出接口(DB-9)，可输出0-5/10V/10mV 或 0/4-10/20mA等的真空度模拟输出量。

ZDJ-1型电阻真空计前言首先真诚感谢您选购我公司的产品!我们将尽最大的努力消除您的后顾之忧!当您在使用之前,首先必须详细阅读本说明书中各项条款；本仪器是替代老式的指针式和数显式电阻真空计的最新产品,在外型上也是最小型化的产品。

本仪器是采用电阻规中的电阻丝在真空系统中的热传导原理与真空系统压力值的变化的有关的转换原理进行测量，其采用高速数据采集系统及高稳定微处理机的新型监控线路，适用于从大气压值1.0E5Pa-1.0E-1Pa范围内的真空度测量和控制。

采用ZJ-52金属电阻规管，在对真空泵、真空冶炼、真空浸渍、空调冰箱生产线等工业和科研部门均有广泛的应用。

特别注意：非专业人士请勿打开机箱带电触摸。

1、工作原理：该真空计采用热导电阻式真空规。

故名电阻真空计（又名皮拉尼真空计）。

1.1电阻式真空规（又名皮拉尼真空计）是基于这种规通以电流的热丝温度是随真空（压力）而变化的。

由于温度的改变导致热丝电阻的变化。

因此用测量电阻的变化来测量真空度。

1.2 电阻真空计由电阻规和电子学电路组成，电路完成电阻规热丝定温功率调节，以及随真空变化的测量桥路电压信号的采样，放大调理，经A/D转换，微处理器非线性处理、运算，最后送显示器显示。

2、技术参数■ZJ-52T电阻规传感丝冷态电阻值（86.5Ω±1.7Ω）■普通电阻规仅适用于真空系统。

■特别设计的电阻规可承受一定压力的正压。

■真空度测量范围（对干燥空气或氮气）■可测范围：1.0×105～1.0×10-1Pa■在6.5×103～5.0×10-1Pa不大于测量值的±30%。

如果有一台较经济型的U型真空计或标志真空计作参照,那么它的误差可控制在±20%以内。

对局限小的范围可控制在±10%以内。

■有效控制范围5.9×103～5.1×1.0-1Pa控制输出模式：继电器触点通、断输出。
