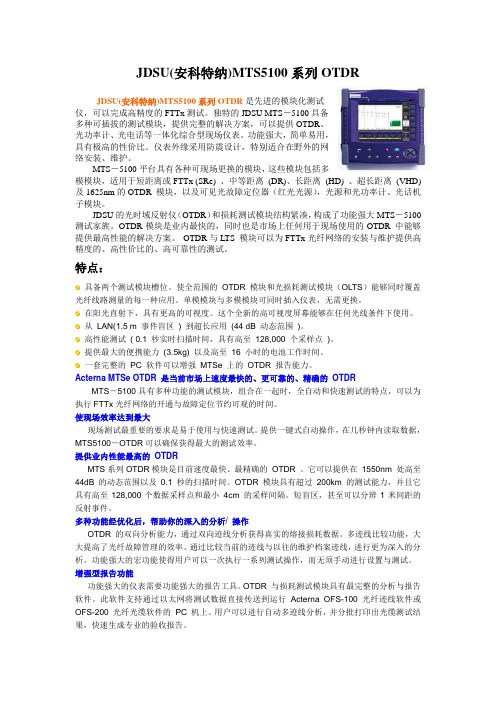

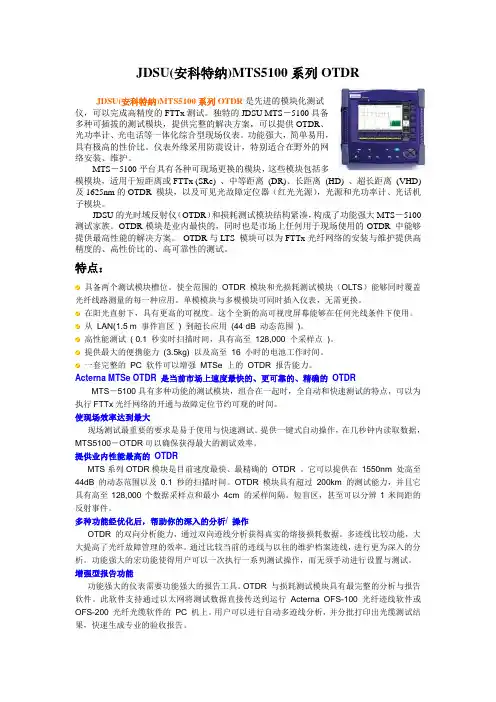

JDSU(安科特纳)MTS5100系列OTDR JDSU(安科特纳)MTS5100系列OTDR是先进的模块化测试仪，可以完成高精度的FTTx测试。
独特的JDSU MTS－5100具备多种可插拔的测试模块，提供完整的解决方案，可以提供OTDR、光功率计、光电话等一体化综合型现场仪表。
功能强大，简单易用，具有极高的性价比。
仪表外缘采用防震设计，特别适合在野外的网络安装、维护。
MTS－5100平台具有各种可现场更换的模块，这些模块包括多模模块，适用于短距离或FTTx (SRe) 、中等距离(DR)、长距离(HD) 、超长距离(VHD) 及1625nm的OTDR 模块，以及可见光故障定位器（红光光源），光源和光功率计、光话机子模块。
JDSU的光时域反射仪（OTDR）和损耗测试模块结构紧凑，构成了功能强大MTS－5100测试家族。
OTDR模块是业内最快的，同时也是市场上任何用于现场使用的OTDR 中能够提供最高性能的解决方案。
OTDR与LTS 模块可以为FTTx光纤网络的安装与维护提供高精度的、高性价比的、高可靠性的测试。
特点：具备两个测试模块槽位。
使全范围的OTDR模块和光损耗测试模块（OLTS）能够同时覆盖光纤线路测量的每一种应用。
单模模块与多模模块可同时插入仪表，无需更换。
在阳光直射下，具有更高的可视度。
这个全新的高可视度屏幕能够在任何光线条件下使用。
从LAN(1.5 m 事件盲区) 到超长应用(44 dB 动态范围)。
高性能测试( 0.1 秒实时扫描时间，具有高至128,000 个采样点)。
提供最大的便携能力(3.5kg) 以及高至16 小时的电池工作时间。
一套完整的PC 软件可以增强MTSe 上的OTDR 报告能力。
Acterna MTSe OTDR 是当前市场上速度最快的、更可靠的、精确的OTDR MTS－5100具有多种功能的测试模块，组合在一起时，全自动和快速测试的特点，可以为执行FTTx光纤网络的开通与故障定位节约可观的时间。
无线分析仪 JD7106A培训教材捷迪讯通信测试仪器（ 捷迪讯通信测试仪器（JDSU）有限 公司 钱志敏 ）无线信号的物理测试射频频谱分析 天馈线系统测试 干扰分析 射频功率测量2© 2007 JDSU. All rights reserved.JDSU CONFIDENTIAL & PROPRIETARY INFORMATION测试仪 正面图手持式无线分析仪 JD7106A适用于移动通讯以 及寻呼、数据通讯、 基站管理、直放站 和基站的OEM的 现场测量和维护JD7106A 是 JD7105A的简化型3© 2007 JDSU. All rights reserved.JDSU CONFIDENTIAL & PROPRIETARY INFORMATIONJD7106A 正视图4© 2007 JDSU. All rights reserved.JDSU CONFIDENTIAL & PROPRIETARY INFORMATIONJD7106A 俯视图5© 2007 JDSU. All rights reserved.JDSU CONFIDENTIAL & PROPRIETARY INFORMATIONJD7106A 无线分析仪 功能概述• The JD7106A 能够适用于所有主流的无线系统。
干扰分析频谱分析天馈线测试功率计6© 2007 JDSU. All rights reserved.JDSU CONFIDENTIAL & PROPRIETARY INFORMATION产品亮点当今最新的平台设计。
Linux操作系统，易扩展 真彩色高亮度触摸屏，可在阳光下使用 DANL （噪声底板）优于 -140 dBm 支持USB 设备 2年质量保证 支持为用户进行功能的定制7© 2007 JDSU. All rights reserved.JDSU CONFIDENTIAL & PROPRIETARY INFORMATION按键说明 一仪表的开关按钮。

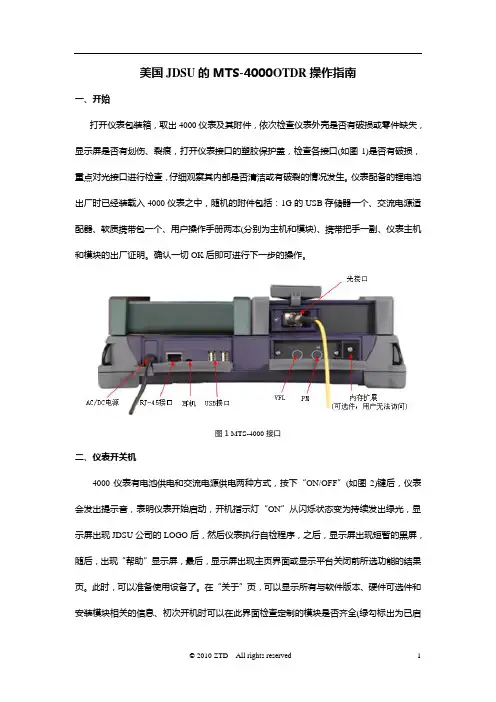

美国JDSU的MTS-4000OTDR操作指南一、开始打开仪表包装箱，取出4000仪表及其附件，依次检查仪表外壳是否有破损或零件缺失，显示屏是否有划伤、裂痕，打开仪表接口的塑胶保护盖，检查各接口(如图1)是否有破损，重点对光接口进行检查，仔细观察其内部是否清洁或有破裂的情况发生。
仪表配备的锂电池出厂时已经装载入4000仪表之中，随机的附件包括：1G的USB存储器一个、交流电源适配器、软质携带包一个、用户操作手册两本(分别为主机和模块)、携带把手一副、仪表主机和模块的出厂证明。
确认一切OK后即可进行下一步的操作。
图1 MTS-4000接口二、仪表开关机4000仪表有电池供电和交流电源供电两种方式，按下“ON/OFF”(如图2)键后，仪表会发出提示音，表明仪表开始启动，开机指示灯“ON”从闪烁状态变为持续发出绿光，显示屏出现JDSU公司的LOGO后，然后仪表执行自检程序，之后，显示屏出现短暂的黑屏，随后，出现“帮助”显示屏，最后，显示屏出现主页界面或显示平台关闭前所选功能的结果页。
此时，可以准备使用设备了。
在“关于”页，可以显示所有与软件版本、硬件可选件和安装模块相关的信息、初次开机时可以在此界面检查定制的模块是否齐全(绿勾标出为已启用），按下“HOME”键，可以在仪表主页上看到模块功能图标，使用方向键，移动到需要选择的功能图标，功能图标未被选定时为白底显示，按下“ENTER”键选择该功能，图标变为黄底白框，表明该功能已被选定。
使用图标TD可以激活流量检测功能,如果被测光纤线路有光信号时，在进行OTDR测试时会在测试页面给出提示信息。
使用图标Source可以激活ODTR模块上的光源(可选项)，使用图标Powermeter可以激活OTDR模块上的功率计功能(可选项)。
关机时，按下“ON/OFF”键，仪表会发出提示音，同时显示屏上将会显示正在关闭仪表，仪表会保存当前的结果和配置情况。
当下次按下“ON/OFF”键时，仪表将重新调用所保存的结果和配置。

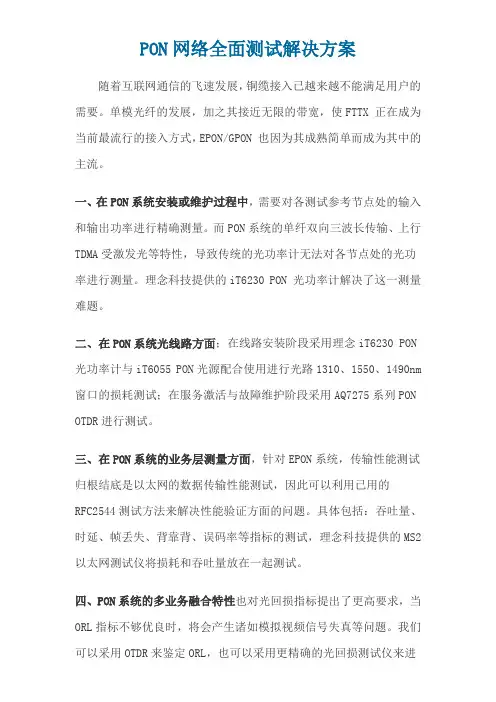

PON网络全面测试解决方案随着互联网通信的飞速发展，铜缆接入已越来越不能满足用户的需要。
单模光纤的发展，加之其接近无限的带宽，使FTTX 正在成为当前最流行的接入方式，EPON/GPON 也因为其成熟简单而成为其中的主流。
一、在PON系统安装或维护过程中，需要对各测试参考节点处的输入和输出功率进行精确测量。
而PON系统的单纤双向三波长传输、上行TDMA受激发光等特性，导致传统的光功率计无法对各节点处的光功率进行测量。
理念科技提供的iT6230 PON 光功率计解决了这一测量难题。
二、在PON系统光线路方面；在线路安装阶段采用理念iT6230 PON 光功率计与iT6055 PON光源配合使用进行光路1310、1550、1490nm 窗口的损耗测试；在服务激活与故障维护阶段采用AQ7275系列PON OTDR进行测试。
三、在PON系统的业务层测量方面，针对EPON系统，传输性能测试归根结底是以太网的数据传输性能测试，因此可以利用已用的RFC2544测试方法来解决性能验证方面的问题。
具体包括：吞吐量、时延、帧丢失、背靠背、误码率等指标的测试，理念科技提供的MS2以太网测试仪将损耗和吞吐量放在一起测试。
四、PON系统的多业务融合特性也对光回损指标提出了更高要求，当ORL指标不够优良时，将会产生诸如模拟视频信号失真等问题。
我们行ORL指标的测试，当大的回损是由于连接器产生时，理念科技也提供光纤端面放大镜来进行检测。
方案配置仪表：iT-6230 系列PON光功率测试仪◆概述iT-6230系列PON光功率测试仪是我公司专门针对FTTx/PON 无源光网络测试推出的新款测试仪表,采用了高清的TFT彩色液晶，可在BPON/EPON/GPON架构上实验语音、数据和视频信号的同步测量和显示。
还可设置功率阈值，对每个波长提供通过、警告或未通过状态指示。
是PON网络工程、施工和维护的理想选择。
◆产品特点1.滤波测量功能，同时测试PON系统中的1490nm，1550nm，1310nm三种波长相应的功率值。
以太网测试仪使用方法以太网测试仪简介以太网测试仪，是网络管理和维护人员非常需要一款功能多、体积小、使用方便、价格合理的高性价比和手持式以太网络分析仪，以便迅速解决网络不通、网速慢、丢包、IP地址冲突、恶意攻击等网络常见故障并确保网络通畅。
采用彩色触摸屏界面，操作简单，手持式设计，机身小巧便携，双千兆测试端口，能够深入分析和发现网络出现的问题，是网络维护和管理人员的最佳帮手。
以太网测试仪主要功能数据包捕获和分析，通过用户自定义的过滤器，LE80可以任意筛选、捕获和存储数据包进行现场详细分析或下载到PC后使用随机配备的专用协议分析软件进行深入分析。
双千兆测试端口，不同于其他测试产品，LE80配备两个RJ-45千兆测试端口，两个端口可以完全独立工作，使用其中任一端口即可进行流量生成、抓包、Ping、链路测试、追踪路由、DHCP和设备查找等测试，这样，即使一个技术人员即可完成网络故障诊断的一切工作。
流量生成和带宽测试，LE80的流量生成功能可以调整数据包比例和大小，并产生高达100%流量负荷，用于评估不同网络吞吐量等级下网络的实际性能。
使用一台或两台LE80测试仪，即可完成网络可用带宽的测试，为网络性能评估和网络升级等业务提供有效的参考信息。
RFC2544测试，LE80也提供基于RFC2544，包含流量和测试性能指标的压力测试。
压力测试包含吞吐量、延迟、丢包、背靠背，这些测试既可以在同一台设备上的两个独立端口间进行，也可以使用两台位于不同网络中的两台设备之间进行。
网络带宽检测，LE80可以显示当前网络中每台设备的网络带宽占用情况以及设备的IP地址和Mac地址，可以迅速定位非正常占用带宽者，直观反映网络使用状态。
设备搜寻和查找，LE80可以自动搜寻并显示网络中接入的设备名称、IP地址、MAC地址以及各自占用的数据流量，为网络管理和故障诊断提供重要的参考信息网线测试，POE（以太网供电）测试可以测量电压和通电电流测量，以确定有源网络设备的实际功率。
以太网测试仪一、测试原理发送出仪表专用的以太网负载数据，通过检验接收的数据情况检测被测电路的表现（如正常情况下和超大负荷情况下的表现）。
测试该电路的带宽（例如吞吐量），以及处理业务的性能指标如何（例如时延）。
二、仪表介绍现测试北京移动数据业务设备为美国JDSU公司生产的HST-3000手持测试仪。
1．概述JDSU HST-3000是一款适合于现场使用的结构坚固的模块化测试平台，配备了以太网业务接口模块（SIM）就解决了这一对于7层测试的需求。
它具有完整的以太网测试特性，能够测试高达1Gbit/s的电口与光口链路。
HST-3000支持多个数据流的测试用于验证流量优先级机制，还提供高级监测选件用于更深入的故障排查。
此外，HST-3000的VoIP与IPTV视频选件使得技术人员能够仿真终端客户的感受并客观的测试业务质量。
2．技术指标3．功能说明面板简图(键位说明与板块合一)（1）告警指示灯（2）显示屏幕（3）功能键（4）方向及确认键（5）测试快捷键（6）数字键123 4 5 687（7）仪表调节键（8）电源键4．使用说明4.1 开机/关机12机。
4.2指示灯Sync：此 LED 灯报告链路是否被激活，绿色表示链路处于激活状态。
如果 Sync LED 灯不亮，表示链路当前没有被激活。
Data：此 LED 灯报告探测到帧或包的状态，绿色表示在信息流中探测到帧包或帧。
如果此 Data LED 灯不亮，表示没有探测到帧。
Error：此 LED 灯报告错误状态，红色表示错误。
观察 Summary结果分类确定错误类型。
如果 Error LED 灯不亮，比如所有 Summary结果都正确。
Alarm：当测试和使用 Ethernet SIM时 Alarm LED 灯没用。
LpBk：此 LED 灯指示 HST设备本地环回状态，绿色表示 HST 被设置为环回模式，在远端手动或设备调制。
Batt：此 LED 灯指示电池状态。
6. Confi guring both 4000 Platforms for data storagePress the F ILE key and press the lower softkey until Setup is selected.Step through the following, selecting and entering specifi c data relating to your test -Fiber ID (whatever ID you choose. It will be followed by Fiber # on each fi le) -Fiber Number (enter the fi rst fi ber # of the ones you will be testing)-Cable ID (whatever ID you choose)-Direction (one unit should say A to B and the other should say B to A)-Location A and Location B(here you can name each location)Press the lower soft key until Explorer is selected.If you will be storing results in the Hard Drive, select hard drive (alternatively, if using USB memorystick, insert it and select it) and press the softkey Create Directory. Enter your directory name andpress Save.Then select that directory and all your results will be stored in that location.7. Performing the measurementAs soon as the secondary (2) unit is connected to the fi ber, the primary (1) unit detects it (and vice-Press S TART/S TOP button to launch the measurement.The test sequence can be initiated from one or the other unit. No additional intervention isnecessary until the end of the measurement cycle. At the end of the test, all results are available at thesame time.The OTDR results are only saved on the unit where the measurement has been initiated.Disconnect the fi ber. Connect the next one, then test by pressing the green S TART button.FiberComplete Results: Cable View4000 PLATFORM QUICK CARDFIBERCOMPLETE: BIDIRECTIONAL IL/ORL, DISTANCE& UNIDIRECTIONAL OTDR MEASUREMENTThe following procedure outlines how to use the 4000 platform with FiberCompleteModule to fully qualify a fi ber link: bidirectional IL, bidirectional ORL, length/distanceand OTDR.These measurements are performed to ensure that the fi ber link meets performancelevels that support network equipment (transmitter/receiver) specifi cations.Please read the entire procedure BEFORE starting.1. Inspect and clean connectorsBefore connecting a fi ber into a test module, inspect and clean the module bulkhead and the fi ber jumper connectors.-Use standard single fi ber patch cords. -Use video inspection scope / probe to inspect connector endfaces for dirt and/or damage. Inspect ALL connectors including bulkheads and test ports2. Connect and turn both units onConnect a fi ber jumper to the main module port of each product.Press the O N /O FFhard key to turn both units on and wait the completion ofauto-test (~ 45 seconds).3. Activate the FiberComplete function on both productsPress the H OMEhard key and use the arrow keys or touchscreen to select the Fiber Completefunction (doesn’t display Fiber Complete until you select it) .Home pagePress R ESULT or ENTER hard key to go to the FiberComplete result page.4. Perform the referencingThe Power Meter option is mandatory onto the 4000 Mainframe.Press R ESULTS buttonPress the soft key References and then Take Refs and follow the step by step instructions to perform references on each unit.Choose Loopback for your loss referencing method.The loopback referencing is used when the two units are at different location. After clicking on, the wizard will guide you through two steps:The self reference is used for loss and ORL testing. Connect the jumper from the module port to themainframe powermeter and press Ok to start referencing.Power meter of the 4000 Base-UnitMTS/T-BERD 4000 (1)Power meter of the 4000 Base-UnitMTS/T-BERD 4000 (2)The reference values are stored and displayed at the endThe zero ORL reference is necessary for ORL testing. Once the self reference measurement has beencarried out, the Zero ORL adjustment can be performedConnect the jumper from the module port to the non-refl ective termination via a mating sleeve. If you don’t have a non-refl ective termination, a mandrel can be used. Press Ok to start referencing.Non refl ective termination(or mandrel)Source of the module5. Confi guring both 4000 Platforms to perform the measurementPress the S ETUP key and set the Acquisition parameters to:-Laser: 1310 & 1550 nm -ORL Measurement: Bidir. -Loss Measurement: Bidir. -Length Measurement: Y es -OTDR Measurement: Auto Set Results Screen to:-Table View Cable or Fiber depending on what is being tested.-Thresholds User 1: defi ne your own thresholds at each wavelength based on your network requirements for Loss and ORL.FiberComplete Setup menu。
