安立MT9090A以太网测试仪操作手册

网线测试仪的使用方法1.初步准备首先，确保你已经购买了一款高质量和可靠的网线测试仪。

另外，还需要使用合适的网络电缆和连接器，以确保测试结果的准确性。

在使用前，应仔细阅读测试仪的操作手册，了解其功能和使用要点。

2.连接测试仪将一端的测试仪连接到待测试的以太网电缆的一端，通常是模块化插头。

另一端的测试仪连接到接收器，如计算机、交换机或路由器。

根据测试仪的型号和连接方式，可能需要使用适配器或连接线来完成连接。

3.选择测试模式打开测试仪的电源开关，进入测试模式选择界面。

不同的测试仪可能具有不同的测试模式和功能选项，如线序测试、线长测量、故障诊断等。

根据您的需求，选择合适的测试模式。

4.进行线序测试线序测试是检查网线的正确安装和连接顺序的基本功能。

测试仪会发送测试信号并检测返回信号，然后在测试仪的显示屏上显示测试结果。

通过比对测试结果和标准线序，您可以判断网线的正确性。

5.进行线长测量在一些情况下，我们可能需要知道网线的长度，以便确定信号质量和网络延迟等性能参数。

测试仪可以提供对网线长度的大致测量。

在测试仪的测试模式中选择线长测量功能，并按照提示操作，完成测量过程。

6.进行故障诊断如果出现网络连接问题，测试仪可以帮助我们快速定位故障的位置。

根据测试仪的不同功能，可以进行开路、短路、断线等故障诊断。

将测试仪的模式设置到故障诊断模式，按照测试仪的指示进行操作，以确认故障所在位置。

7.分析测试结果测试仪会在显示屏上显示测试结果，根据测试仪的不同，可能会以文字、图标或数字的形式呈现。

您需要分析和解读测试结果，判断是否存在问题。

如果测试结果显示连线正确，那么问题可能出在网络设备上；如果显示有错误，则要进一步检查相关连线和设备。

8.记录和保存结果测试仪通常具有存储功能，可以将测试结果保存到设备中。

您可以将测试结果记录下来，以备后续分析和比对使用。

此外，还可以通过与计算机进行连接，将测试结果上传到计算机进行进一步处理和管理。

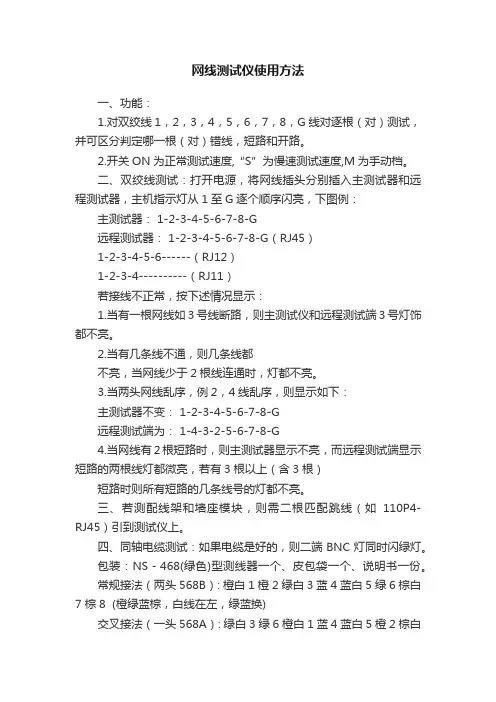

网线测试仪使用方法一、功能：1.对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。

2.开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。

二、双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从1至G逐个顺序闪亮，下图例：主测试器： 1-2-3-4-5-6-7-8-G远程测试器： 1-2-3-4-5-6-7-8-G（RJ45）1-2-3-4-5-6------（RJ12）1-2-3-4----------（RJ11）若接线不正常，按下述情况显示：1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。

2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。

3.当两头网线乱序，例2，4线乱序，则显示如下：主测试器不变： 1-2-3-4-5-6-7-8-G远程测试端为： 1-4-3-2-5-6-7-8-G4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根）短路时则所有短路的几条线号的灯都不亮。

三、若测配线架和墙座模块，则需二根匹配跳线（如110P4-RJ45）引到测试仪上。

四、同轴电缆测试：如果电缆是好的，则二端BNC灯同时闪绿灯。

包装：NS－468(绿色)型测线器一个、皮包袋一个、说明书一份。

常规接法（两头568B）: 橙白1 橙2 绿白3 蓝4 蓝白5 绿6 棕白7 棕8 (橙绿蓝棕，白线在左，绿蓝换)交叉接法（一头568A）: 绿白3 绿6 橙白1 蓝4 蓝白5 橙2 棕白7 棕8 (绿橙蓝棕，白线在左，橙蓝换)使用方法：将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”（S为慢速档），这时主测试仪和远程测试端的指示头就应该逐个闪亮。

⑴直通连线的测试：测试直通连线时，主测试仪的指示灯应该从1到8逐个顺序闪亮，而远程测试端的指示灯也应该从1到8逐个顺序闪亮。

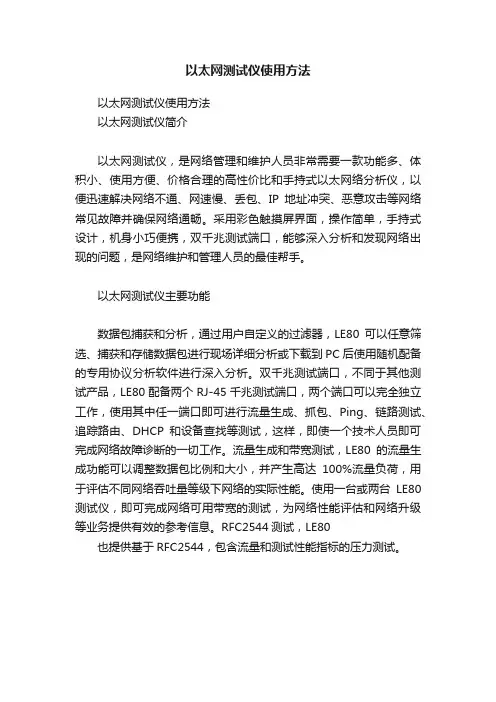

以太网测试仪使用方法
以太网测试仪使用方法
以太网测试仪简介
以太网测试仪，是网络管理和维护人员非常需要一款功能多、体积小、使用方便、价格合理的高性价比和手持式以太网络分析仪，以便迅速解决网络不通、网速慢、丢包、IP地址冲突、恶意攻击等网络常见故障并确保网络通畅。

采用彩色触摸屏界面，操作简单，手持式设计，机身小巧便携，双千兆测试端口，能够深入分析和发现网络出现的问题，是网络维护和管理人员的最佳帮手。

以太网测试仪主要功能
数据包捕获和分析，通过用户自定义的过滤器，LE80可以任意筛选、捕获和存储数据包进行现场详细分析或下载到PC后使用随机配备的专用协议分析软件进行深入分析。

双千兆测试端口，不同于其他测试产品，LE80配备两个RJ-45千兆测试端口，两个端口可以完全独立工作，使用其中任一端口即可进行流量生成、抓包、Ping、链路测试、追踪路由、DHCP和设备查找等测试，这样，即使一个技术人员即可完成网络故障诊断的一切工作。

流量生成和带宽测试，LE80的流量生成功能可以调整数据包比例和大小，并产生高达100%流量负荷，用于评估不同网络吞吐量等级下网络的实际性能。

使用一台或两台LE80测试仪，即可完成网络可用带宽的测试，为网络性能评估和网络升级等业务提供有效的参考信息。

RFC2544测试，LE80
也提供基于RFC2544，包含流量和测试性能指标的压力测试。

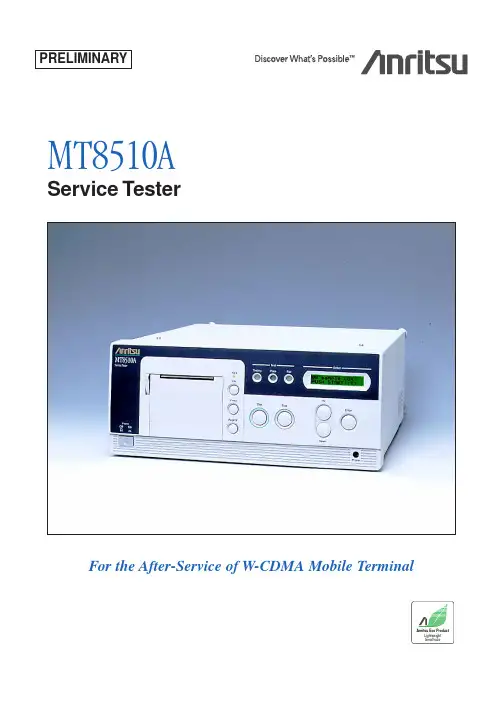

The MT8510A Service Tester is designed for failure diagnosis of mobile terminal conforming to the 3rd-generation communica-tion system, W-CDMA.Along with the popularization of mobile equipment, especially mobile phones in recent years, the mobile terminal is becoming more and more close to the users’life.This trend enhances the importance of after-sales service that bears the reliability of mobile terminal day by day.The MT8510A features simple operability without requiring any expertise on mobile terminal, test contents conforming to the envi-ronment where mobile terminal is used and network administration support by remote control.It is useful at after service points of mobile terminal, ranging from sales points of mobile phones (service points) to repair/adjustment points (service centers).Simple operabilityTesting starts only by selecting the mobile equipment model on LCD of the mainframe and then pressing a START button.After the test, evaluation results are immediately displayed on LCD and LED.The results are printed out when the setting ofbuilt-in printer is ON.Power switchBuilt-in printer:For test result display Setup buttons for built-in printer START button:For test start STOP button:For test endUP/DOWN button:For selection of settingsENTER button:For fixation of settings Earphone jack:For voice testLCD :Parameter selection and result display LED (red):Lights during failure evaluation LED (green):Lights during normal evaluation LED (orange):Lights during test123456789101112Upper:MA8120A (Sold separately)Lower:MT8510ATest contentsFor accurate decision of defective mobile terminal as “defective”,it is necessary to perform measurements in the environment similar to the field where mobile equipment is actually used.•Protocol testThe MT8510A performs call connection/disconnection with mobile terminal by functioning as a base station simulator and makes the decision of [process succeeded/failed].The MT8510A is capable of performing evaluations to indi-vidual call process of [location registration], [origination],[termination], [disconnection from mobile terminal] and [dis-connection from network].•Performance testMobile equipment and base stations are combined by air con-nection.Accordingly, tests should be conducted under the sim-ilar environment.Comprehensive evaluation including mobile terminal’s antenna is achieved by setting the mobile terminal in shield box with a built-in wide band antenna (MA8120A, separately sold) and conducting performance test under air connection between mobile terminal and MT8510A.It is also possible to perform tests by connecting mobile equipment and MT8510A with a cable.The MT8510A performs each test of max.output power,closed-loop power control, modulation accuracy and frequency error as failure evaluation of mobile equipment’s transmitter,and Bit Error Rate (BER) test in loop-back status as failure evaluation of mobile terminal’s receiver.In each performance test, test item selection and evaluation threshold setting are created/saved in file format (test parame-ter) with remote control software of standard attachment.Also,Anritsu is able to create the test parameters.Please contact Anritsu sales representative for detail.Network support by remote controlNetwork administration of MT8510As, allocated in each ser-vice point and service center, is convenient for efficient operation.The installation of remote control software (standard attach-ment) in a PC enables remote controlling of testexecution/stop, MT8510A setups such as IP address setting and downloading of MT8510A mainframe firmware and test parameters.MA8120AMT8510ASpecificationsFrequency Transmitter:2110 to 2170 MHz Receiver:1920 to 1980 MHz, Setting resolution:200 kHz I/O connector N type, Impedance:50 Ω, VSWR:≤1.50Frequency:19.2 MHzReference Starting characteristics:≤±5 x 10–8(after 5 min.warm-up, referenced to frequency after 24 hour warm-up)oscillatorAging rate:≤±1 x 10–8/day, ≤±8 x 10–8/year (referenced to frequency after 24 hour warm-up)TotalTemperature characteristics:≤±3 x 10–8(0˚ to +70 ˚C, referenced to frequency at 25 ˚C)Reference signal output:BNC type, Impedance 50 ΩOutput level Level range:–110 to –45 dBm, Resolution:0.1 dB Accuracy:±1.5 dB (–110 to –45 dBm)Input level Level range:–30 to +27 dBmMeasurement accuracy ∗:±1.0 dB (0 to +27 dBm), ±1.2 dB (–20 to 0 dBm), ±1.5 dB (–30 to –20 dBm)Protocol testLocation registration, origination, termination, disconnection from mobile terminal, disconnection from network Test itemPerformance test Max.output power, closed-loop power control, frequency error, modulation accuracy BER test by loop back Communications testVoice Communications test by tester loop back (echo back)DisplayLCD:16 x 2 characters, LED:Testing (orange), Pass (green), Fail (red) External interface Ethernet 10BASE-T/100BASE-TXPowerInput voltage:AC 100 to 120 V/200 to 250 V , automatic selection, 47.5 to 63 Hz Dimensions and mass320 (W) x 134.5 (H) x 350 (D) mm, ≤6 k gOperating temperature range Operating:0˚ to +50 ˚C, Storage:–20 to +60 ˚CEMC EN61326:1997/A1:1998 (Class A), EN61000-3-2:1995/A2:1998 (Class A), EN61326:1997/A1:1998 (Annex A)LVD EN61010-1:1993/A2:1995 (Installation Category II, Pollution degree 2)Other Self-diagnostic function∗: 25 ±5 ˚COrdering informationPlease specify model/order number, name and quantity when ordering.∗1 This is essential software for call processing with W-CDMA mobile terminal.∗2 Recommended Remote PC spec.Interface :10BASE-T/100BASE-TXOS:Windows98/ME/2000, Windows NT4.0, CPU:≤400 MHz, Memory:≤64 MB, HDD:≤25 MBModel/Order Main frame MT8510AService TesterSoftwareMX851020AW-CDMA Call Processing Software ∗1Standard accessories Power, 2.6 m: 1 pc F0023Fuse, 3.15 A:1 pc J1109B 10BASE-T cross cable, 3 m: 1 pcZ0618Printer sheet, 5 roll:1 set W2094AE MT8510A operation manual (CD-ROM): 1 copy W2095AE MT8510A quick start manual: 1 copyMX851000A W-CDMA SoftwareMX851010AMT8510A Remote Control Software ∗2Application partsP0019TEST USIM 001J1110B 10BASE-T straight cable, 5 m J1158A UE I/F cable, 1.5 mJ1159A Coaxial cord, 1.5 m BA-A858Adaptor (N-P · SMA-J)ANRITSU CORPORATION5-10-27, Minamiazabu, Minato-ku, Tokyo 106-8570, Japan Phone:+81-3-3446-1111Telex:J34372Fax:+81-3-3442-0235•U.S.A.ANRITSU COMPANYNorth American Region Headquarters1155 East Collins Blvd., Richardson, TX 75081, U.S.A.Toll Free:1-800-ANRITSU (267-4878)Phone:+1-972-644-1777Fax:+1-972-671-1877•CanadaANRITSU ELECTRONICS LTD.700 Silver Seven Road, Suite 120, Kanata, ON K2V 1C3, CanadaPhone:+1-613-591-2003 Fax:+1-613-591-1006•BrasilANRITSU ELETRÔNICA LTDA.Praia de Botafogo 440, Sala 2401 CEP 22250-040, Rio de Janeiro, RJ, Brasil Phone:+55-21-5276922 Fax:+55-21-537-1456•U.K.ANRITSU LTD.200 Capability Green, Luton, Bedfordshire LU1 3LU, U.K.Phone:+44-1582-433200 Fax:+44-1582-731303•Germany ANRITSU GmbHGrafenberger Allee 54-56, 40237 Düsseldorf, Germany Phone:+49-211-96855-0 Fax:+49-211-96855-55•FranceANRITSU S.A.9, Avenue du Québec Z.A.de Courtabœuf 91951 Les Ulis Cedex, FrancePhone:+33-1-60-92-15-50Fax:+33-1-64-46-10-65•ItalyANRITSU S.p.A.Via Elio Vittorini, 129, 00144 Roma EUR, Italy Phone:+39-06-509-9711 Fax:+39-06-502-24-25•SwedenANRITSU ABBotvid Center, Fittja Backe 1-3 145 84 Stockholm,SwedenPhone:+46-853470700 Fax:+46-853470730•SpainANRITSU ELECTRÓNICA,S.A.Europa Empresarial Edificio Londres, Planta 1, Oficina 6 C/ Playa de Liencres, 2 28230 Las Rozas.Madrid,SpainPhone:+34-91-6404460Fax:+34-91-6404461•SingaporeANRITSU PTE LTD.10, Hoe Chiang Road #07-01/02, Keppel Towers,Singapore 089315Phone:+65-6282-2400 Fax:+65-6282-2533•Hong KongANRITSU COMPANY LTD.Suite 719, 7/F ., Chinachem Golden Plaza, 77 Mody Road, Tsimshatsui East, Kowloon, Hong Kong, China Phone:+852-2301-4980Fax:+852-2301-3545•KoreaANRITSU CORPORATION14F Hyun Juk Bldg.832-41, Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone:+82-2-553-6603Fax:+82-2-553-6604˜5•AustraliaANRITSU PTY LTD.Unit 3/170 Forster Road Mt.Waverley, Victoria, 3149,AustraliaPhone:+61-3-9558-8177Fax:+61-3-9558-8255•TaiwanANRITSU COMPANY INC.7F , No.316, Sec.1, NeiHu Rd., Taipei, Taiwan Phone:+886-2-8751-1816Fax:+886-2-8751-1817Specifications are subject to change without notice.030123。

网线测试仪使用方法网线测试仪是一种用于测试网络线路连接质量和性能的设备，它可以帮助用户快速准确地检测网络线路的连接情况，是网络维护和故障排查的重要工具。

下面将介绍网线测试仪的使用方法，希望能帮助用户更好地使用这一设备。

首先，使用网线测试仪之前需要确保设备已经正确连接好电源，并且网络线路也已经连接到测试仪的接口上。

接着，打开测试仪的电源开关，等待设备启动完成。

在启动完成后，用户可以根据实际需要选择不同的测试模式，比如连通性测试、线路质量测试等。

在进行连通性测试时，用户需要将测试仪的发送端口与网络线路的发送端相连，接收端口与网络线路的接收端相连。

然后按下测试仪上的测试按钮，等待测试结果显示。

如果测试通过，说明网络线路连接正常；如果测试失败，测试仪会显示连接失败的提示信息，用户需要根据提示信息进行故障排查。

在进行线路质量测试时，用户同样需要将测试仪的发送端口与网络线路的发送端相连，接收端口与网络线路的接收端相连。

然后按下测试按钮，等待测试结果显示。

测试仪会显示网络线路的传输速率、信噪比、衰减等参数，用户可以根据这些参数来评估网络线路的质量，并进行相应的优化和调整。

除了上述的基本测试功能外，一些高级的网线测试仪还具有更多的功能，比如线缆长度测量、线缆故障定位、网络电压测量等。

用户可以根据实际需要选择不同的测试功能，以满足不同的测试需求。

总的来说，网线测试仪是一种非常实用的网络维护工具，它可以帮助用户快速准确地检测网络线路的连接质量和性能，是网络维护和故障排查的得力助手。

希望通过本文的介绍，用户能更好地掌握网线测试仪的使用方法，提高网络维护工作的效率和质量。

MT9090A MT9090A 以太网测试以太网测试以太网测试快速快速快速操作手册操作手册V1.0V1.0安立公司安立公司网络大师以太网测试仪是一款非常便携的手持式仪表。

可以用于安装、维护和以太网的性能分析。

一．测试拓扑1单端测试（使用环回设备或仪表2 Reflector功能）RFC2544、测试设置、BERT测试设置、RFC2544Ping、二．仪表1Ping1．按电源键，仪表启动2．使用LC到LC的单模光纤将MT9090A带的SFP光模块的收端和发端分别连接到网络中的发端和收端。

3．选择Top menu界面上的Ethernet进入到测试应用界面，4．选择对应的光接口5．按Set up(F2),选择F3对选择的接口进行设置6. 设置源MAC地址7. IP设置在上图中，通过选择键，选择不同的项目，为了进行正常的测试，Port、MAC和Ipv4灯状态必须是绿色的（3层测试）。

8. 如果需要，可以设置VLAN 和 MPLS (3层VLAN和MPLS需要配置软件选项).9. 按F2（Next Tab）键两次，进行接口的Advanced设置10. 按返回（F1），设置（F2），然后选择Test automator来进行测试项序列的设置。

11． 选择“Add new test”,将会弹出选择菜单。

测试自动化器是MT9090A的优点，可以允许进行对测试序列编辑，并将这些序列进行保存起来。

12．选择所需要的测试功能，如下图：测试自动化器可以做一个典型的测试序列：PING，RFC2544，BERT。

Ping可以测试线路的连通性，RFC2544可以测试吞吐量和时间延迟，而BERT可以测试传输链路的质量。

13．选择ping1进入到Ping设置界面选择使用“Use ARP”,可以解析MAC地址；选择使用“DNS”,可以解析IP地址（注意在实际的网络测试中，目的IP地址根据网络的真实情况进行设置）。

14．选择F1退回，选择RFC1544 Throughput1，进行相应的设置，按照下列的设置进行设置（注意：目的IP和目的MAC为对端环回设备或仪表2 的IP和MAC 地址）。

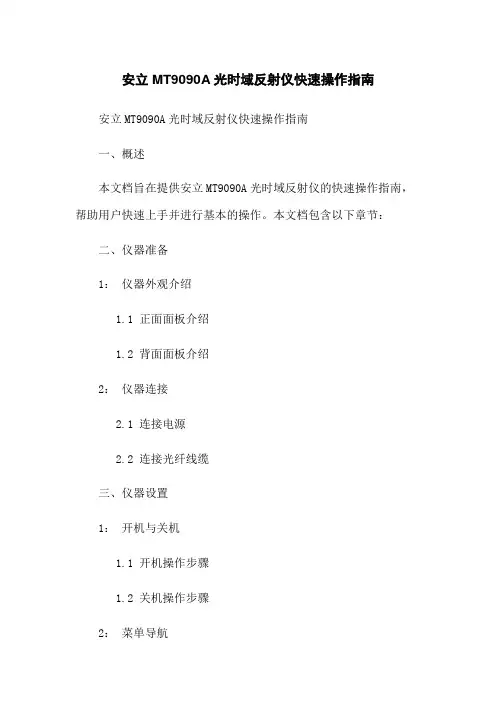

安立MT9090A光时域反射仪快速操作指南安立MT9090A光时域反射仪快速操作指南一、概述本文档旨在提供安立MT9090A光时域反射仪的快速操作指南，帮助用户快速上手并进行基本的操作。

本文档包含以下章节：二、仪器准备1：仪器外观介绍1.1 正面面板介绍1.2 背面面板介绍2：仪器连接2.1 连接电源2.2 连接光纤线缆三、仪器设置1：开机与关机1.1 开机操作步骤1.2 关机操作步骤2：菜单导航2.1 菜单结构图2.2 菜单导航操作步骤3：仪器参数设置3.1 光源设置3.2 接收器设置3.3 测量参数设置四、光时域反射仪基本操作1：光纤连接1.1 单模光纤连接步骤 1.2 多模光纤连接步骤2：开始测试2.1 单点测试2.2 自动测试3：测试结果分析3.1 曲线解读3.2 异常事件分析五、附加功能1：存储与导出数据1.1 数据存储1.2 数据导出2：仪器升级2.1 固件升级2.2 软件升级六、故障排除1：常见问题与解决方法七、附件本文档所涉及的附件包括：1：安立MT9090A光时域反射仪操作手册2：安立MT9090A光时域反射仪软件驱动文档附注：1：本文中涉及的法律名词及注释：- 光时域反射仪：一种用于测量光纤传输线路质量的仪器。

- 单模光纤：一种仅允许单一模式传播的光纤。

- 多模光纤：一种允许多种模式传播的光纤。

- 光源：产生光信号的设备。

- 接收器：接收和检测光信号的设备。

- 测量参数：设置光时域反射仪测试过程中的相关参数。

- 曲线解读：对光时域反射仪测试结果曲线进行分析和解释。

- 异常事件分析：分析光时域反射仪测试结果中的异常事件，并提供解决方法。
