2024版汽车以太网协议及测试培训课程

19
故障诊断与排除
2024/1/29
故障现象识别
通过监控和分析汽车以太网通信系统的状态和数据，识别故障现象和潜在问题。
故障原因分析
对识别出的故障现象进行深入分析，找出故障原因和根源，为故障排除提供依据。
故障排除方法
根据故障原因分析结果，制定相应的故障排除方案，包括软件升级、硬件更换、配置调整等。
2024/1/29
23
自动驾驶系统应用案例
车辆间通信（V2V）
利用以太网协议实现车辆之间的实时通信，共享交通信息、车辆状态等数据，提高自动驾驶系统的安全性和效率。
车辆与基础设施通信（V2I）
通过以太网连接实现车辆与交通信号灯、路侧设备等基础设施的通信，获取实时交通信息和路况，优化自动驾驶决策。
学习汽车以太网测试方法，掌握相关测试工具的使用。
2024/1/29
熟悉汽车以太网协议
深入学习AVB、TSN等汽车以太网协议，理解其工作原理和性能特点。
培养实践能力
通过实验操作和项目实践，培养学员独立分析和解决问题的能力。
5
课程安排与时间
课程时间
共计5天，每天8小时。
第一天
介绍汽车以太网背景和意义，讲解以太网基础知识。
18
实车测试方法
实车测试环境搭建
在实验室或封闭场地搭建实车测试环境，配置测试设备和车辆，确保测试条件与实际使用场景相
符。
2024/1/29
实车测试用例设计
根据汽车以太网协议和实际应用需求，设计实车测试用例，包括正常通信、异常处理、故障诊断等。
实车测试结果分析
对实车测试结果进行分析，评估系统的实际性能、可靠性和安全性，发现潜在问题和改进方向。

以太网测试仪(ETS-1000)使用手册

ETS-1000使用手册2011年1月28日EXFO的ETS-1000是一款经济高效的手持式以太网分析仪，服务提供商可使用该仪器进行下一代运营商以太网服务的开通和安装。

ETS-1000具有两个完全独立的测试端口，可支持以下接口：10/100/1000Base-T、1000Base-LX和1000Base-ZX。

下图为仪器外观：一、基本功能介绍：1、按F1进入“Setup”设置界面，如下图所示：A）进入网络设置界面，可以设置各端口的IP、掩码、网关及DNS。

如下图所示：B）进入接口设置界面，可以设置各端口的速率（10/100/100/Automatic）、Autoneg（自动协商On/Off）、MAC地址、VLAN及VLANID等参数。

如下图所示C）ETS-1000设置为仪器基本设置，按出厂默认设置即可。

2、按F2进入“Tools”设置界面。

此界面可以测试以太网功能。

A）PING测试：Setup可以设置要PING的IP地址。

B）路由跟踪：可以测试IP 数据报访问目标所采取的路径。

C）DNS查找：输入网址，可以查找DNSD）ARP监测：是否有ARP欺骗。

如下图：E）TCP客户端：可测试访问网页是否正常。

TCP客户端设置：F）电缆测试：可测试电缆是否正常。

G）环回：可以设置环回端口的参数（可选项为Off, 1层，2层，3层，4层环回）。

如下图所示：3、按F3进入“Tests”设置界面。

A）RFC-2544标准测试：定义了四个测试：吞吐量，延迟，帧丢失率，背靠背。

如下图所示：（背靠背性能测试通过以最大帧速率发送突发传输流并测量无包丢失时的最大突发（burst）长度（总包数量）来测试被测设备的缓冲区容量。

）进入设置界面如下图所示：Topology参数：可以设置收发端端口。

若双仪表测试，则收发端为本端；若单仪表测试，则收发端为不同端口。

如下图所示：Header参数：设置Src MAC和IP及Dst MAC和IP。

泰克以太网测试客户培训

6/18/2014
1000Base-T：模板、电压测试
然后进入Configure界面，进行相关配置：
a. 通道选择对应差分探头连接的通道，这里用CH1； b. Averages里面选择波形平均的方式，一般建议不动按照默认设定的平均方式（64次波形做平均），然后会把平均后的波形给Reference1 c. Disturbing Signal需要额外信号源做干扰源，这里选不用；Filter的话也安装默认选择No，不用

对测试模式1信号的F点500nS后的G点以及H点500nS后的J点，测量他们的电压验证插入磁损耗是否过大。规范要求，G点的幅度需要大于73.1% F点的幅度，同样J点的幅度需要大于73.1%H点的幅度。
27
2014/6/18
1000Base-T以太网接口测试：测试模式2、3波形
测试主、从模式下的抖动
6/18/2014
100M Base-TX：模板测试
模板测试如右图所示，
20
2014/6/18
100M Base-TX：模板测试
测试完成后会自动显示测试结果：可以点击detail去查看测试结果；报告生成：点击Utilities菜单，点击Generate Report
6/18/2014
3
2014/6/18
10M、100M、1000M以太网测试设备要求
一致性测试的大概通用配置就是以下五个地方：
合适带宽示波器，1GHz以上带windows系统示波器一台
合适带宽和量程的配套探头，以太网的话1GHZ以上差分探头
a) P6330/P6248/P6247/TDP1500/TDP1000等标准测试夹具，负责引信号给示波器，标准夹具可保证良好地将信号引出 a) 请尽量用标准夹具自带的十公分左右短网线，因为测试的pass/fail的判定是对于待测口处的信号，短网线可以保证我们测试的引出的信号尽量接近于要求的信号；如果确实丢失，自己购买的话尽量选择短且质量好的线一致性测试软件，泰克这边提供的是TDSET3软件 a) 建议保持软件为最新版，因为测试规范可能会变动，新版本软件可以保证 b) 更新方法，上，注册账号，隔天之后下载TDSET3软件标准测试码型，具体见后每种速率的解释

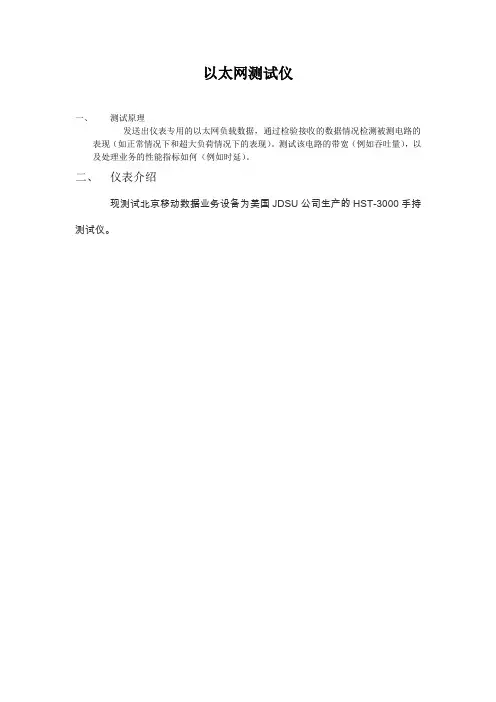

以太网测试仪

以太网测试仪一、测试原理发送出仪表专用的以太网负载数据，通过检验接收的数据情况检测被测电路的表现（如正常情况下和超大负荷情况下的表现）。

测试该电路的带宽（例如吞吐量），以及处理业务的性能指标如何（例如时延）。

二、仪表介绍现测试北京移动数据业务设备为美国JDSU公司生产的HST-3000手持测试仪。

1．概述JDSU HST-3000是一款适合于现场使用的结构坚固的模块化测试平台，配备了以太网业务接口模块（SIM）就解决了这一对于7层测试的需求。

它具有完整的以太网测试特性，能够测试高达1Gbit/s的电口与光口链路。

HST-3000支持多个数据流的测试用于验证流量优先级机制，还提供高级监测选件用于更深入的故障排查。

此外，HST-3000的VoIP与IPTV视频选件使得技术人员能够仿真终端客户的感受并客观的测试业务质量。

2．技术指标3．功能说明面板简图(键位说明与板块合一)（1）告警指示灯（2）显示屏幕（3）功能键（4）方向及确认键（5）测试快捷键（6）数字键123 4 5 687（7）仪表调节键（8）电源键4．使用说明4.1 开机/关机12机。

4.2指示灯Sync：此 LED 灯报告链路是否被激活，绿色表示链路处于激活状态。

如果 Sync LED 灯不亮，表示链路当前没有被激活。

Data：此 LED 灯报告探测到帧或包的状态，绿色表示在信息流中探测到帧包或帧。

如果此 Data LED 灯不亮，表示没有探测到帧。

Error：此 LED 灯报告错误状态，红色表示错误。

观察 Summary结果分类确定错误类型。

如果 Error LED 灯不亮，比如所有 Summary结果都正确。

Alarm：当测试和使用 Ethernet SIM时 Alarm LED 灯没用。

LpBk：此 LED 灯指示 HST设备本地环回状态，绿色表示 HST 被设置为环回模式，在远端手动或设备调制。

Batt：此 LED 灯指示电池状态。

以太网测试仪设备操作规程

以太网测试仪设备操作规程1 范围本规程规定了公司以太网测试仪的操作、维护和保养方法和规程。

2 规范性引用文件《以太网测试仪说明书》3术语和定义3.1数据包捕获和分析用户自定义的过滤器，LE80可以任意筛选、捕获和存储数据包进行现场详细分析或下载到PC后使用随机配备的专用协议分析软件进行深入分析。

3.2双千兆测试端口不同于其他测试产品，LE80配备两个RJ-45千兆测试端口，两个端口可以完全独立工作，使用其中任一端口即可进行流量生成、抓包、Ping、链路测试、追踪路由、DHCP和设备查找等测试，这样，即使一个技术人员即可完成网络故障诊断的一切工作。

3.3 RFC2544测试LE80也提供基于RFC 2544，包含流量和测试性能指标的压力测试。

压力测试包含吞吐量、延迟、丢包、背靠背，这些测试既可以在同一台设备上的两个独立端口间进行，也可以使用两台位于不同网络中的两台设备之间进行。

4 一般要求1）通信专业人员穿戴好劳保着装，按照要求进行操作与维护。

2）维护管理人员要努力学习专业技术，熟练掌握软交换系统及附属设备的原理及操作。

3）认真执行各项规章制度，做好设备维护，定时检查设备运行情况。

5 运行操作5.1 作业前的检查与准备检查设备外观无损坏、开机自检正常、电源指示灯及声音正常，设备清洁、关键接口处无杂质粘堵，准备所需要的配套工器具、掌握测试设备的基本情况。

5.2设备操作1）网络电话寻线功能：将带有水晶头的网线或电话线插到RJ45或RJ11寻线接口，将发射器开至寻线位置扫描指示灯闪亮，表示发射器正常工作，按住接收器的寻线按钮用探头查询需要的目标线缆。

2）网络线序校对功能：分别将网线两端水晶头插到发射器和接收器RJ45口，将发射器开至对线位置，采用自动扫描的方式，快速测试，将开关拨至对线位置，根据8个线序亮灯情况判断网线的线序是否正确。

3）普通金属线寻线功能：需要寻普通金属线的时候把鳄鱼夹连接在发射器上，通过鳄鱼夹将发射器和待寻线金属导线连接好，按住接收器的寻线按钮用探头查询需要的目标线缆，比较声音的大小及信号指示灯的亮暗程度，发出声音最响的同时指示灯最亮的一根线即为所要寻查的目标线缆。

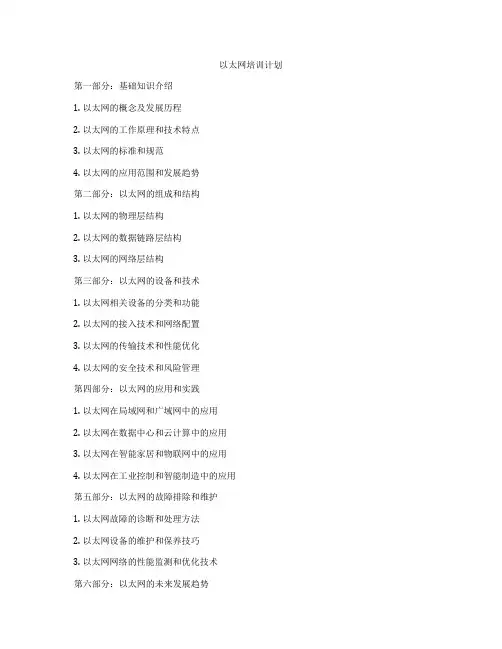

以太网培训计划

以太网培训计划第一部分：基础知识介绍1. 以太网的概念及发展历程2. 以太网的工作原理和技术特点3. 以太网的标准和规范4. 以太网的应用范围和发展趋势第二部分：以太网的组成和结构1. 以太网的物理层结构2. 以太网的数据链路层结构3. 以太网的网络层结构第三部分：以太网的设备和技术1. 以太网相关设备的分类和功能2. 以太网的接入技术和网络配置3. 以太网的传输技术和性能优化4. 以太网的安全技术和风险管理第四部分：以太网的应用和实践1. 以太网在局域网和广域网中的应用2. 以太网在数据中心和云计算中的应用3. 以太网在智能家居和物联网中的应用4. 以太网在工业控制和智能制造中的应用第五部分：以太网的故障排除和维护1. 以太网故障的诊断和处理方法2. 以太网设备的维护和保养技巧3. 以太网网络的性能监测和优化技术第六部分：以太网的未来发展趋势1. 以太网新技术和新标准的研究和发展2. 以太网在5G和物联网时代的应用前景3. 以太网在智能城市和数字化经济中的地位和作用培训方式：1. 线下课程：利用教室和实验室等场所进行理论教学和实践操作2. 线上课程：通过网络平台进行远程教学和在线实验3. 实践项目：安排学员参与以太网设备的调试和维护工作培训材料：1. 电子教材：提供相关的电子教材和参考资料供学员学习和研究2. 实验设备：提供以太网设备和工具供学员进行实践操作和实验研究评估考核：1. 课堂测试：每个阶段结束后进行课堂测试，检查学员掌握情况2. 实践项目：设计实践项目，考核学员实际操作能力和解决问题的能力3. 终期考核：组织终期考核，检验学员对以太网知识的掌握程度和应用能力培训目标：1. 掌握以太网的基础理论知识和技术要点2. 熟练掌握以太网设备的安装和配置技术3. 具备以太网网络故障排除和维护技术4. 能够较好的应用以太网技术解决实际问题和开展创新研究总结：以太网培训计划是为了帮助学员全面了解以太网的基础知识和发展趋势，提供必要的技术手段和实践项目，培养学员掌握以太网的应用技能和研究能力。

SmartClass ETHERNET 培训

镜像端口镜像ED端口
镜像或监控端口捕获流量
IP Ping & IP Traceroute
访问交换机
边缘路由器
边缘路由器
访问路由器
核心路由器
Ethernet 测试 --- 几台测试仪?
环回测试: 硬环 (Layer 1) (非交换网络)
本地网络设备远端网络设备
LOS ACTIVE STATUS
VLAN划分
VLAN划分方式： 1.基于端口 2.基于MAC地址 3.基于第三层协议 4.基于组播组 5.基于IP地址影射 6.基于策略
VLAN
L/T（2） FCS（4）前导符（7） SFD（1）DA（6） SA（6）VLAN（4）数据（46-1500）
TPI 优先级 CFI VLAN ID
16位
自动协商
自动协商实现基础
16ms
双绞线物理链路在空闲的时候以周期16ms发送脉冲，如果在这16ms中间插入周期更小1.6ms 的脉冲，两端设备也能够辨认。于是，我们可以使用1.6ms的脉冲来携带自动协商信息。
每个大脉冲插入10小脉冲
自动协商
编码支持能力
运行速率双工模式流量控制 …... 系统加电的时候，检测自动协商标志，如果允许，则从配置寄存器读出支持模式标志，编码后通过空闲脉冲发送出去。发送出去的编码格式称为基页。
• • • • • • • • •
10Base-T 双绞线以太网 100Base-TX 双绞线快速以太网 100Base-FX 光纤快速以太网 100Base-T2 使用两条线的双绞线快速以太网 100Base-T4 使用四条线的双绞线快速以太网 1000Base-SX 使用短波激光的光纤千兆以太网 1000Base-LX 使用长波激光的光纤千兆以太网 1000Base-CX 使用150欧姆平衡屏蔽双绞线（短铜跳线） 1000Base-T 使用非屏蔽双绞线的千兆以太网

《以太网测试仪培训》课件

以太网测试仪的软件设置
测试参数设置
根据测试需求，设置测试参数，如测试模式、测试协议等。
测试范围设置
根据实际情况，设置测试范围，如IP地址范围、端口范围等。
测试精度设置
调整测试精度，以获得更准确的测试结果。
以太网测试仪的测试步骤
启动以太网测试仪
按下电源开关，启动以太网测试仪。
配置测试参数
03
以太网测试仪的操作与使用
以太网测试仪的硬件连接
01
02
03
连接方式
以太网测试仪通常通过网线与被测设备连接，确保网线插口清洁且与设备匹配。
接口类型
根据被测设备的接口类型选择合适的网线接口，如 RJ45、光纤等。
连接稳定性
确保网线连接稳定，无松动现象，避免因接触不良导致测试结果不准确。
以太网标准包括10Mbps、 100Mbps、1Gbps和10Gbps等
不同速度。
以太网测试的参数与指标
01
02
03
04
吞吐量
表示网络设备或链路的最大数据传输速率。
延迟
数据从发送端到接收端所需的时间。
丢包率
在网络传输过程中，由于各种原因导致的数据包丢失的比例
。
带宽
网络设备或链路可以处理的最大数据量。
故障2
测试结果不准确
03
故障3
测试仪无法启动
05
04
排除方法
检查测试仪的校准是否正确，确保测试环境符合要求，检查测试参数设置是否正确。
06
排除方法
检查测试仪的电源是否正常，检查测试仪的硬件是否正常，如有问题需联系专业维修人员。
以太网测试仪的日常维护与保养

Smartbits测试高级培训

SmartBits测试培训胶片V1.0ISSUE 1.0随着国内外宽带市场的迅速发展，DSLAM设备的入网测试越来越多，在对DSLAM设备进行性能测试的仪器中，SmartBits能够很好的满足用户的测试需求。

因此，掌握SmartBits系列测试仪的使用方法，是宽带接入工程师必须掌握的一项技能。

学习目标学习完此课程，您将会：了解SmartBits的硬件型号了解SmartWindow的基本功能熟悉SmartWindow的使用方法了解SmartApplication的基本功能熟悉SmartApplication的使用方法参考资料SmartBits测试操作指导书-20060315-B第1章SmartBits系统简介第2章SmartWindow使用方法第3章SmartApplication使用方法第1章SmartBits系统简介第1节SmartBits硬件简介第2节SmartBits软件简介SmartBits系统产品介绍SmartBits是Spirent公司推出的数据协议分析测试仪，常用的型号有：SMB-200：4槽位测试仪SMB-2000：20槽位测试仪SMB-600：2槽位测试仪SMB-6000：12槽位测试仪SMB-200/2000与SMB-600/6000的区别主要他们所支持的板卡有区别。

SMB-600/SMB-6000正视图介绍SMB600：2槽位机架每个机架1~16个端口SMB-600 正视图 SMB-6000：12槽位机架每个机架1~96个端口SMB-6000 正视图SMB-600机架指示灯简介Reset button：热启动按钮Fan绿色：内部风扇运转正常红色：内部一/多个风扇运转不正常Link绿色：有用户连接到SmartBits上熄灭：没有用户连接到SmartBits上Status Power绿色：已启动，可以连接绿色：机架已经通电红色：没有启动熄灭：机架没有通电黄色：发生错误SMB-600后面板介绍RS-232接口：连接PC的串口用以初始化SMB的一些配置连接外部时钟用于多台SmartBits级联时，同步时钟10M/100M以太网口，通过以太网连接PCSmartBits软件分类SmartBits常用的软件控制台有以下几种： SmartWindowSmartApplicationSmartMulticastIPSmartFlowTeraRoutingScriptCenter本胶片以SmartBits600为例介绍SmartWindow和SmartApplication的使用方法。

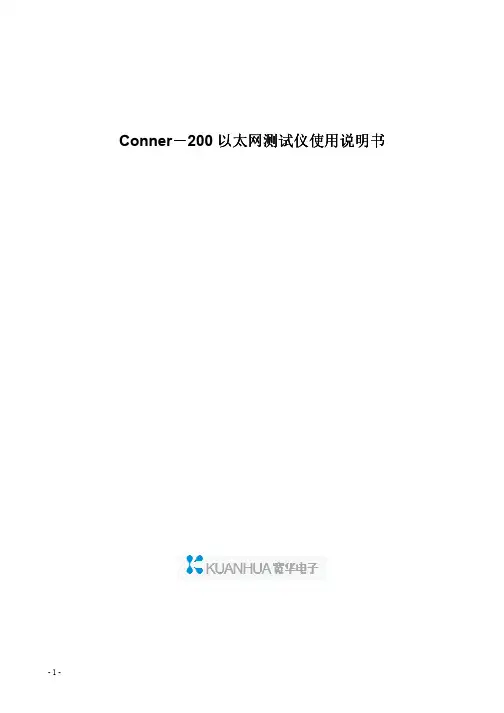

Conner200以太网测试仪使用说明书

Conner－200 以太网测试仪使用说明书
-1-
手册使用说明
读者对象
本手册主要为负责测试以太网链路和以太网网络设备的人员书写的，要求读者必须具备以下必要的知识：
本地局域网（Local Area Networks，LAN) 以太网概念(Ethernet Concepts) 以太网设备
内容介绍
本手册主要针对conner200以太网测试仪的特性、构成、所完成的功能，以及如何使用做了详尽的论述，并配以必要的图示。该手册还向用户提供了一些常见的检测方法，以及所用到的连接线的规格类型。
-3-
插入错误包率设置子菜单 ..................................................................................................................... 18 发包时长设置子菜单 ............................................................................................................................. 18 等待时间设置子菜单 ............................................................................................................................. 18 测试模式－环回测试模式子菜单 ............................................................................................................. 19 包长设置子菜单 ..................................................................................................................................... 19 测试模式－吞吐率自动测试子菜单 ......................................................................................................... 19 包长设置子菜单 ..................................................................................................................................... 20 发包数量设置子菜单 ............................................................................................................................. 20 等待时间设置子菜单 ............................................................................................................................. 20

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

100Mbps，那么最大的传输速率就是90Mbps或者为线路速率的90%。分辨率：1%至0.001%。默认值为1% 时长：5至999秒。默认值为20秒。时长为给定速率下每个测试帧大小的吞吐量测试的持续时间。
时延标签
时长：5至999秒。默认值为20秒。为每个测试帧进行时延测试的持续时间。重复次数：1至100。默认值为1 为每个测试帧重复时延测试的次数。
显示红色表示无IP连接。开启/关闭图标：开启或关闭下单菜单和活动条回环图标：指示设备出在回环模式
端口设置
模式选择：以太网或光纤信道（只适用于MX120）操作模式：单口或双口（只适用于MX120）端口选择：MX100与MX120不同 { MX100接口选择; 单铜口 10/100/1000T 单铜口 10/100/1000FX 单光口 1000X
RFC2544一致性测试
在进行RFC2544测试前，必须进行如下配置：测试层（层1/2/3）头字段（MAC，LAN，MPLS，IP，UDP和数据） z Test frames selection 选定测试帧z Pass/fail thresholds (optional) 通过/失败门限（可选） z Far end unit loop control 远端仪器环回控制 z Throughput 吞吐量 z Latency 时延 z Frame loss 丢包 z Burst (back-to-back) 突发（背对背）
9000字节。. BW (传输带宽): 为测试设置传输速率. 对于突发型数据流，两个脉冲带宽设置为脉冲时间。对于渐变型数据流，起始和终止带宽设置为带宽级数和持续时间。
控制设置
在控制设置标签中，用户通过设置向上环送或下降环送命令来控制远端单元。环回测试流量实现如下注意： MX发现特征
- 如果本地和远端的测试仪在同一IP子网中，可用MX发现特征。 - 点击发现按钮自动发现远端测试仪。 - 一旦发现远端测试仪，选择该测试仪并发送一个向上环送的命令。 - 不需手动配置IP地址，自动分配IP地址。
错误标签
比特-表示如测试图案相关的错误（误比特率或LSS （图案丢失））
BER-误比特率符号-在传输码中检测到无效的码群 FCS/CSC-含有无效FCS的接收帧的数目 IP校验和（仅层3）超时传输帧-含有无效FCS的大于1518字节的接收帧的
数目超短帧-含有无效FCS的小于64字节的接收帧的数目巨帧-含有无效FCS的大于1522字节的接收帧的数目
吞吐量，时延，丢包，和突发设置
RFC2544测试套件允许用户进行全部四个测试，其中一个测试，或任意几个测试。用户通过选定/取消每个测试的标签选择
框便可启用/禁用该测试。四个测试默认全为启用状态。
吞吐量标签
最大速率：线路速率最大为100%。默认值为100%。对于每个测试帧大小，这是进行吞吐量测试最大的传输速率。用户可以百分比或Mps配置该速率。例如，如果用户配置最大速率为90%且线路速率是
Rates 速率
帧速率（帧每秒，FPS）-接收到的帧的数目（包括错误帧，广播帧和多播帧）数据速率（Mbps）-接收到的数据速率，单位为Mbps
Delay 延时
Delay tab: Frame arrival statistics are displayed in tabular format; 延时标签：以表格显示帧的到达信息； MX100-120 e-manual D07-00-004 Rev A02 Page 63 of 113 z Current 当前 z Minimum 最小z Maximum 最大 z Variation (Current) 偏差（当前）
端口设置
MX120双口选择;
注意：当双口模式被选择时
双铜口 10/100/1000T （P1和P2均为铜口）
（只有MX120支持此模式），
双光口 1000X（P1和P2均为光口）
一个端口1和端口2的选择窗
铜口 10/100/1000T和光口1000X（P1铜口或P1光口）口将会在屏幕的顶部弹出。
VLAN测试设置
MPLS标签配置
MPLS标签：MPLS标签中可配置如下参数. MPLS标号：配置范围为16至1,048,575（保留标号0-15）注意：该标号位有20比特，因此可有超过一百万的标号。 CoS：配置范围为0至7 注意：CoS长为3比特，可直接映射到表明服务级别的IP Precedence TOS位。 S位：可配置为0或1 注意：S位为1比特长，且用于标记堆栈。此位非常重要，因为其表示标记堆栈中的最后一个标记。 TTL：配置范围为0-255。默认值是128跳。
数据流设置
数据流量: 有以下几种数据流类型可供选择：稳定型 – 根据所选带宽%稳定传输所选帧渐变型-根据所选占空系数和脉冲周期以最大带宽传输所选帧。突发型 – 根据用户可选的阶跃时间，级数和最大带宽，以阶梯形
式传输所选帧. 帧大小: 若选择第2层和第3层BERT，输入帧大小。第1层BERT不可设置帧大小帧大小的取值范围为64字节至1518字节，此外，巨型帧可长达
帧设置
预先设定帧：用户从一系列由RFC2544定义的测试帧大小中选择：
测试帧的大小为64,128,256,1024,1280和1518字节。默认选择64和1518字节的帧。点击帧右侧的框图，可选择/取消该测试帧。添加帧：
用户可添加两个用户配置的大小范围为64字节至9000 字节的测试帧。点击“添加帧”按钮，添加测试帧。使用数字键盘数据帧大小并点击应用。点击返回按钮返回至帧页面。显示新配置的帧的大小-可按需启用或禁用。
开始测试。. TX&RX-同时打开发射机和接收机，测试开始时同时启动Tx和Rx测试。 Tx独立- 独立控制（开启/关闭）发射机。测试开始时，只开启接收机，
用户需手动开启发射机。 z OAM Enable: On / Off. OAM使能：ON/OF
测试应用
支持1,2,3层的BER测试。针对不同的情况，该测试可使用常规PRBS图，应力图或用户定义的测试图。所有的图案均封装在一个以
文件菜单
可在此页面查看，删除和下载先前的文件。当用户下载一个文件时，页面自动改为文件对应的应用程序。
测量设置
模式：可选手动，定时或自动模式手动模式-用户手动开始和停止测量定时模式-用户定义测量时长；测试开始后，测试将在已配置时长内运行并自动停止。自动模式-用户配置测试的开始和停止时间，选择运行的测试类型，如已存储，并选择测试文
时长为每个测试帧在给定速率下进行吞吐量测试的持续时间。
丢包
突发（背对背）标签
z
最大速率：默认值为100%。在突发测试中，帧在给定的最小和最大突发时
长间以最大速率进行传输。最小时长：可选范围是2至999秒。默认值为2
秒。是第一个突发的时长。最大时长：最大可选值是99秒。默认值为20秒。是第二个突发的时长，一定比最小突发大。重复次数：可选范围是1-100。默认值为1 是每个测试帧进行时延测试的重复次数。
与以太网WAN 测试端口相关的IP功能 Monitor 监测 Loopback 回环 Port Setup to configure test interfaces 配置测试接口
的端口安装 Netwiz Netwiz
菜单屏幕
菜单图标
蓝牙图标：备用（暂不支持蓝牙功能） IP图标：指示在任一测试或管理端口上的IP连接状态。图标显示绿色表示有效IP连接，图标
门限设置
用户为吞吐量测试和时延测试启用或禁用门限设置。启用门限设置后，可为帧设置标签中选着的所有测试帧设置门限。启用门限设置后，使用通过/失败准则。例如：如果80%时，则通过。用户可根据自身需求定义吞吐量和时延的门限值。可对选定的值进行更改。
BERT结果
总结标签：显示如下结果，包括开始（ST）和结束时间。 z Line rate 线路速率 z Framed rate 成帧速率 z Data rate 数据速率 z Utilization 利用率 z Number of bytes 字节数 z Optical power - optical level measured by the SFP or XFP transceiver 光开关- 由SFP或者XFP发送端测量的光等级
丢包标签
步长是指丢包测试中由丢包造成的传输速率所减小的比例。例如，如果最大速率为100Mbps （或100%），且以该速率丢包，那么传输速率降至90Mbps（或90%）。如果两次速率设置之间没有丢包，那么测试帧会以新的速率进行传输。即测试速率为80%（假定速率为90% 时没有丢包）。
时长：可选范围为5-999秒。默认值为20秒。
MX100/120以太网测试仪
中通信息服务有限公司物资分公司
基本功能介绍
MX100和MX120具体的测试应用 RFC2544 RF2544 BERT BERT Throughput 吞吐量 IP functions related to the Ethernet WAN test ports
通过监测铜口 10/100/1000T 通过监测光口1000X
使用这个窗口来选
择和配置需要的端口设置
激光器激活
激光器开启/关闭操作：当1000X口被选择了之后，在安装/端口屏幕的顶部会出现一个下拉菜单。用户可通过此下拉菜单开
启或者关闭激光器。可通过如下任意应用菜单开启或关闭激光器 BERT ,RFC2544.。吞吐量，回环和IP
太帧中，用以检测电路中的每个比特。. 层1：非帧模式（仅光口）或帧模式。非帧模式-测试所选测试图的比特流。帧模式-测试图封装在一个有效以太帧的SOF，Preamble和CRC域中。
2层测试设置
层2：成帧BERT（与层1的成帧相同） MAC地址：向帧中加入一个默认或用户配置的介质访问控制（MAC）地址。对于所有的数据
