10kV交联聚乙烯绝缘电缆热缩接头制作工艺标准

SGBZ-0606 10(6)kV交联聚乙烯绝缘电缆热缩接头制作施工工艺标准SGBZ-0606 10（6）kV交联聚乙烯绝缘电缆热缩接头制作施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。

2、施工准备2.1设备及材料要求：2.1.1主要材料：电缆头附件及主要材料由生产厂家配套供应。

并有合格证及说明书。

其型号、规格、电压等级符合设计要求。

2.1.2辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。

2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。

2.3作业条件：2.3.1电缆敷设完毕，绝缘电阻测试合格。

2.3.2作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

2.3.3施工现场要干净、宽敞、光线充足。

施工现场应备有220V交流电源。

2.3.4室外施工时，应搭设临时帐蓬。

3、操作工艺3.1工艺流程：设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收3.2设备点件检查。

开箱检查实物是否符合装箱单上的数量，外观有无异常现象。

3.3剥除电缆护层（图3.3）：图3.33.3.1调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中间作中心标线，作为接头中心。

3.3.2剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm的铠装上用铜丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。

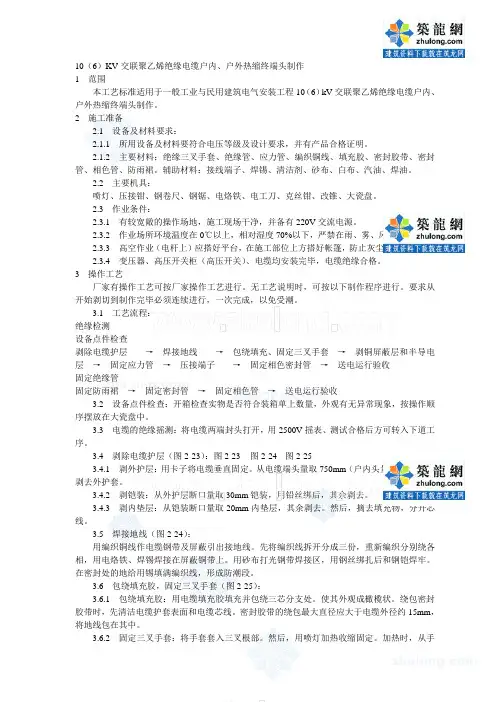

10（6）KV交联聚乙烯绝缘电缆户内、户外热缩终端头制作1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。

2 施工准备2.1 设备及材料要求：2.1.1 所用设备及材料要符合电压等级及设计要求，并有产品合格证明。

2.1.2 主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。

辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。

2.2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。

2.3 作业条件：2.3.1 有较宽敞的操作场地，施工现场干净，并备有220V交流电源。

2.3.2 作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

2.3.3 高空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。

2.3.4 变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。

3 操作工艺厂家有操作工艺可按厂家操作工艺进行。

无工艺说明时，可按以下制作程序进行。

要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。

3.1 工艺流程：绝缘检测设备点件检查剥除电缆护层→焊接地线→包绕填充、固定三叉手套→剥铜屏蔽层和半导电层→固定应力管→压接端子→固定相色密封管→送电运行验收固定绝缘管固定防雨裙→固定密封管→固定相色管→送电运行验收3.2 设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。

3.3 电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。

3.4 剥除电缆护层（图2-23）：图2-23 图2-24 图2-253.4.1 剥外护层：用卡子将电缆垂直固定。

从电缆端头量取750mm（户内头量取550mm），剥去外护套。

3.4.2 剥铠装：从外护层断口量取30mm铠装，用铅丝绑后，其余剥去。

10kV电缆热缩中心接头制作作业标准一、前言电力系统中的电缆热缩中心接头是连接电缆在敷设、维护过程中中心的一道紧要工艺环节，是保证电力传输质量稳定的关键。

本文将基于国家标准以及实际操作阅历，对10kV电缆热缩中心接头制作进行标准化和规范化的描述，以保证电力系统中电缆热缩中心接头制作的质量和牢靠性。

二、材料准备1. 10kV 中压电缆2. 热缩管3. 热缩绝缘套管4. 硅橡胶套5. 导体绞合管6. 导体连接管7. 护套管8. 清洁毛刷（尺寸与电缆相符合）三、器材准备1.切割工具：①电线切割刀②剥线钳③管子切割刀2.热风枪3.电火花轮盘4.绝缘电阻测试仪5.压接钳6.热缩臂型套和热缩管吹风枪7.电焊机8.电气测试仪器四、操作步骤1. 在进行接头制作之前，需要对电缆进行检查，包括外观外壳、铠装、绝缘层、电缆芯线等的检查，确保处于正常状态。

假如发觉电缆有问题，需要进行维护和修理或更换。

2. 对于本次接头制作所使用的材料及器材进行检查，确保从质量和牢靠性两方面都不显现问题。

3. 依据电缆规格，选取合适的热缩管进行切割。

将切割好的热缩管长度，保证与电缆的绝缘部分长度相同。

4. 依据电缆连接的要求将电缆绞合，绞合的长度有效长度应当大于接头的长度，约为80cm。

5. 对电缆进行剥皮，将绝缘层暴露出来，通常剥去10-20cm的绝缘层。

6. 在击穿面及其相近进行清理，使用清洁毛刷清洗电缆芯线，确保电缆芯线的表面干净、干燥、平滑，否则将影响导体的导通。

7. 将热缩管套在已绞合好的电缆接头上，并在电缆中心部位套上导体绞合管，并将导体连接管接在绞合管两侧。

为确保导体间的间距，使用导体间距模板进行确认，将导体间距保持在规定的范围内。

8. 使用压接钳，对导体连接管进行压接，确保连接实现了低阻和紧固。

使用电气测试仪对压接质量进行测试。

测试电阻应符合要求，且连接处不应显现松动和不良接触。

9. 将热缩绝缘套管套在连接处进行加热缩，确保连接处企业固定和密封。

10kV电缆热缩中间接头制作作业标准10kV电缆热缩中间接头制作的标准应包括以下几个方面：
1. 材料选用：接头的材料应符合相关的国家标准或行业规范要求，包括绝缘材料、导电材料、维护材料等。

材料应具有良好的绝缘性能、导电性能和耐久性能。

2. 接头制作环境：接头的制作应在干燥、清洁、无尘的环境下进行，以保证接头的质量和可靠性。

3. 制作工艺：制作中间接头应按照规定的制作工艺进行，包括接头的预处理、绝缘层剥离、导电屏蔽、绝缘套管安装、热缩和注胶等步骤。

不同型号、规格的接头可能有所差异，但制作工艺应符合相关的标准和要求。

4. 制作设备和工具：制作中间接头需要使用专用的设备和工具，如绝缘套管剥皮机、导电屏蔽条分离工具、热风枪等。

这些设备和工具应符合相关的标准和规范，并保持良好的工作状态和维护。

5. 检测与验收：制作完成的接头应经过严格的检测和验收，以确保接头的质量和可靠性。

检测和验收项目应包括接头的绝缘电阻、导电电阻、绝缘强度、机械强度等性能指标。

以上仅为大致的制作作业标准，具体标准应结合相关的国家标准和行业规范制定。

在实际制作过程中，还应严格按照作业标准要求进行操作，确保接头的质量和可靠性。

第 1 页共 1 页。

交联聚乙烯绝缘电缆热缩接头制作工艺交联聚乙烯绝缘电缆热缩接头是电力系统中常见的连接元件，其制作工艺关系到接头的质量和可靠性。

本文将介绍交联聚乙烯绝缘电缆热缩接头的制作工艺流程，包括准备工作、接头组装和热缩处理。

一、准备工作1.1 材料准备制作交联聚乙烯绝缘电缆热缩接头所需的主要材料包括：电缆、屏蔽层、绝缘层、金属护套、接地线、热缩套等。

确保所选材料规格符合设计要求。

1.2 工具准备制作过程中需要使用的工具包括：剥线钳、剥皮机、钳子、刀具、焊接设备等。

确保工具清洁、完好，并配备相应的保护用具。

二、接头组装2.1 剥皮处理首先，使用剥皮机将所需长度的电缆保护层剥去，露出一定长度的金属导线。

然后，使用剥线钳将金属导线的绝缘层剥去，露出一定长度的裸露导线。

注意避免过度剥去导致导线损伤。

2.2 电缆连接将需要连接的两根电缆导线相互套入焊接设备中，使其接触并形成连接。

在此过程中，要确保导线之间的接触良好且稳定。

2.3 绝缘处理使用绝缘带或绝缘胶将焊接部分进行绝缘处理，确保导线之间绝缘良好，防止潮气和污染物进入。

2.4 屏蔽处理在焊接部分周围设置屏蔽层，起到隔离外界电磁干扰的作用。

可以使用金属层、铝箔或导电胶带等屏蔽材料。

三、热缩处理3.1 热缩套选择根据接头的设计要求和尺寸，选择合适的热缩套进行覆盖。

确保热缩套能够完全包裹住接头，并具有良好的热缩性能。

3.2 热缩处理将选定的热缩套套在接头上，保证其覆盖面积充分，并使用热风枪或其他热源加热。

在加热的过程中，要注意均匀加热，确保热缩套的收缩均匀，并且与接头紧密结合。

3.3 冷却处理待热缩套完全收缩后，需要将其冷却一段时间。

冷却后，热缩套将变得坚固和稳定，与接头形成紧密的保护层。

四、检测与验收制作完成后，需要对接头进行检测与验收，确保接头质量符合要求。

常用的检测方法包括电气性能测试、绝缘电阻测试、充放电测试等。

总结交联聚乙烯绝缘电缆热缩接头的制作工艺包括准备工作、接头组装和热缩处理三个主要步骤。

10kv电缆中间接头热缩制作工艺标准10kv电缆中间接头热缩制作工艺标准一、准备工作1.确认所需的工具和材料，包括电缆、接头、热缩管、绝缘胶带、焊锡、剪刀、钳子等。

2.准备工作地点，确保工作区域干净、整洁，无尘土和杂物。

3.检查电缆的型号、规格是否符合要求，并确保电缆处于干燥、清洁的状态。

二、电缆处理1.根据需要，使用剪刀或剥线钳将电缆的外皮剥离，露出芯线。

2.清洁电缆芯线，用纱布或棉签擦拭芯线，确保表面无杂质和灰尘。

3.对于较粗的芯线，可以使用压接管进行压接，确保接触良好。

三、接头制作1.根据电缆的规格和要求，选择合适的接头。

2.使用剥线钳或剪刀将电缆芯线剥离一定长度，确保剥离的长度与接头的长度一致。

3.将剥离的芯线插入接头中，确保接触良好，紧固件牢固。

4.对于多芯电缆，确保每个芯线都已正确插入接头中，并使用紧固件固定。

四、热缩处理1.将热缩管套在接头上，确保热缩管覆盖住接头及芯线的裸露部分。

2.使用热风枪或电吹风对热缩管进行加热，使其收缩紧贴在接头和芯线上。

3.加热时注意控制温度和加热时间，避免热缩过度或不足。

4.热缩完成后，检查热缩管是否紧密贴合在接头和芯线上，无气泡或缝隙。

五、质量检测1.对完成的电缆中间接头进行外观检查，确保热缩管无气泡、裂纹等缺陷。

2.检查接头与电缆的接触是否良好，有无松动或接触不良现象。

3.对电缆进行绝缘测试，确保绝缘层完好无损，无短路或漏电现象。

4.对质量不符合要求的接头进行修复或更换。

六、安装使用1.将制作好的中间接头安装在指定的位置上，确保连接牢固、接触良好。

2.根据电缆的走向和要求，调整接头的方向和位置。

3.在安装过程中要避免过度拉伸或弯曲电缆，以免损坏电缆或接头。

4.安装完成后，再次进行绝缘测试，确保安装质量符合要求。

5.七、维护保养6.在使用过程中要定期检查接头的紧固件是否松动，如有需要应进行紧固。

7.定期清理电缆表面的灰尘和杂物，保持电缆的清洁和干燥。

10KV交联聚乙烯电力电缆热缩型终端头制作工艺施工准备2. 工机具3. 材料操作程序1.工序流程图图1 10KV交联聚乙烯电力电缆户内终端头制作工序流程图图2 10KV交联聚乙烯电力电缆户外终端头制作工序流程图2.户内热缩型电缆终端头操作要领(1)电缆测试：制作前用2500V兆欧表测量绝缘电阻，一般应大于5000MK(2)剥切外护套：用电缆夹将电缆垂直固定，按图3所示尺寸，户内头由末端量取550mm户外头由末端量取750mm剥去外护套。

图3电缆终端头剥切示意图①PVC护套②铠装带③内垫层④铜屏蔽层(3)剥铠装：从外护套断口处量取30mn铠装保留，用铜扎线绑扎3道，其余剥除(4)剥内垫层：在铠装断口处向末端保留20mm内垫层，其余剥除。

（5）分芯线：割弃线芯间填充物，把线芯小心分开。

（6）焊接地线：用砂布打光铠装上的接地线焊区。

取铜纺织地线，用砂布将两端打光，一端牢固的焊在铠装上，另一端分成三股，分别焊在三根芯线的铜屏蔽带上，焊接处表面应平整光滑无虚焊。

（7）包绕热熔胶带：在三叉根部从内垫层外缘至外护套10mn处用半迭法包缠热熔胶带长约65mm形似橄榄状最大处直径大于电缆外径约15mm（8）固定三叉手套：将三叉手套套入三叉根部，由手指根部依次向两端加热固定。

（9）剥半导体层铜屏蔽层：由手套手指根部量取55mm同屏蔽层，其余剥除。

保留20mm半导体层，其余剥除。

清理绝缘表面。

（10）固定应力管：按图4套入应力管，应力管搭接半导体层20mm加热固定。

①PVC护套；②热收缩三叉手套；③铜屏蔽层；④半导体层；⑤热收缩应力管；⑥芯线绝缘层。

（11）压接端子：按端子孔深加5mn剥去芯线绝缘，端部削成“铅笔头”状，压接端子。

压坑一般为两个，压坑深度为端子管壁厚度的4/5,两坑间的距离为15-20mm距端子管边缘不得小于10mm压坑用铝箔带填平。

“铅笔头”处包绕热熔胶带，并搭接端子和绝缘层各10mm（12）固定绝缘管：在电缆手指根部包绕一层热熔胶带套入热收缩绝缘管至三叉根部，管上端超出热熔胶带10mm由根部起加热固定。

交联聚乙烯绝缘电缆热缩接头制作工艺标准前言交联聚乙烯绝缘电缆作为一种常用的电缆材料，其热缩接头制作工艺也是电力行业十分重要的一环。

本文将介绍一份交联聚乙烯绝缘电缆热缩接头制作工艺的标准，旨在确保制作出的接头具有良好的品质和工作性能。

1. 材料准备接头制作前需要准备以下材料：•交联聚乙烯绝缘电缆•热缩管•引线端子•接地线•洗涤剂•清洁布•绝缘带所有材料应当符合国家相关标准。

2. 制作流程2.1 清洁电缆将电缆外皮进行清洁，去除表面的灰尘和污垢，以确保后续工作的顺畅进行。

可以使用洗涤剂进行清洁，最好用干净的清洁布擦拭干净。

2.2 拆除绝缘层使用切割工具，将电缆的绝缘层和半导体层割掉。

如果有阻焊层，则也需要将其割掉。

同时要注意避免对导体造成任何损伤。

2.3 连接引线端子将引线端子连接在电缆的导体上。

连接时需要将导体插头切掉，以便引线端子更好的连接导体。

同时要注意引线端子连接的稳固程度。

建议使用压接工具进行连接，并用万用表检查连接是否正确。

2.4 安装热缩管将正确尺寸的热缩管穿过引线端子，并穿过绝缘层和半导体层。

要确保热缩管完全套在导体上，并没有漏留任何缝隙。

2.5 应用热使用热风枪将热缩管进行加热，让其收缩并完全包覆在导体和绝缘层上。

要注意，热缩管需要加热到完全收缩的程度，而且加热时间不宜过长。

2.6 接地线安装在电缆绝缘层上，连接一根接地线。

在接地线上穿过另一根热缩管，并固定在电缆绝缘层外。

2.7 绝缘带缠绕在热缩管的上方，缠绕一层绝缘带，并大力压紧，以确保绝缘层不会受到侵蚀和腐化。

2.8 安装护套在绝缘带的上方，安装护套，以防止电缆接头受到外力侵蚀，可以保证其长时间稳定地工作。

3. 规范要求3.1 制作环境要求接头制作应当在专用的制作室进行，不可在室外或其他风尘较大的地方进行制作。

制作环境应当整洁，温度适宜，并有必要的通风和照明设备。

3.2 引线端子连接在连接引线端子时，引线端子应当与导体完全贴合，同时连接稳固，不应有任何松动和晃动。

10kv电缆中间接头热缩制作工艺标准摘要：1.10kv电缆中间接头热缩制作的意义和重要性2.10kv电缆中间接头热缩制作的工艺流程3.10kv电缆中间接头热缩制作的关键步骤和注意事项4.10kv电缆中间接头热缩制作的实用性和应用价值正文：在我们国家的电力系统中，10kv电缆线路起着至关重要的作用。

然而，电缆线路在长期运行过程中，由于外部环境和内部因素的影响，可能会出现故障。

为了保证电力系统的稳定运行，我们需要对电缆线路进行定期维护和修复。

其中，10kv电缆中间接头热缩制作是一项关键的技术环节。

10kv电缆中间接头热缩制作的意义和重要性不言而喻。

首先，它能有效提高电缆线路的可靠性和安全性。

通过接头热缩制作，可以减小电缆接头的电阻，降低电缆线路的损耗，延长电缆的使用寿命。

其次，接头热缩制作有助于降低故障率。

在接头处采用热缩技术，可以提高接头的密封性能，防止水分、灰尘和其他有害物质侵入，从而降低故障发生的可能性。

接下来，我们来了解一下10kv电缆中间接头热缩制作的工艺流程。

首先，准备工作。

清理接头部位的油污、氧化层和毛刺，确保接头部位的干净。

然后，安装接头附件。

根据设计图纸，将接头附件按照要求安装在电缆上。

接着，进行热缩处理。

将热缩套管套在接头部位，通过加热使热缩套管收缩，形成紧密的密封保护。

最后，进行检查和试验。

完成热缩制作后，对电缆接头进行电气性能和密封性能的检查，确保接头的质量达到要求。

在10kv电缆中间接头热缩制作过程中，关键步骤和注意事项如下：1.严格遵循设计图纸和施工标准，确保接头制作的规范性。

2.选用优质的热缩材料，以保证接头的密封性能和使用寿命。

3.在热缩处理过程中，注意控制加热温度和时间，避免过度收缩或损坏电缆绝缘层。

4.做好接头的防护措施，防止在施工过程中发生意外损伤。

5.检查和试验是确保接头质量的关键环节，不能马虎对待。

总之，10kv电缆中间接头热缩制作是一项重要的维护工作，它关系到电缆线路的安全、稳定运行。

10kV交联聚乙烯绝缘电缆热缩接头制作工艺标准1 1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。

2 2 施工准备2.1 设备及材料要求：2.1.1 主要材料：电缆头附件及主要材料由生产厂家配套供应。

并有合格证及说明书。

其型号、规格、电压等级符合设计要求。

b5E2RGbCAP2.1.2 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。

2.2 2.2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。

2.3 作业条件：2.3.1 电缆敷设完毕，绝缘电阻测试合格。

2.3.2 作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

2.3.3 施工现场要干净、宽敞、光线充足。

施工现场应备有220V交流电源。

2.3.4 室外施工时，应搭设临时帐蓬。

3 操作工艺3.1 3.1 工艺流程：设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收3.2 设备点件检查。

开箱检查实物是否符合装箱单上的数量，外观有无异常现象。

3.3 剥除电缆护层（图2-28）：图2-283.3.1 调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中间作中心标线，作为接头中心。

p1EanqFDPw3.3.2 剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm的铠装上用铜丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。

DXDiTa9E3d3.3.3 剥内护层：从铠装断口量取20mm内护层，其余内护层剥除，并摘除填充物。

3.3.4 锯芯线、对正芯线，在中心点处锯断。

10kV电缆热缩中间接头制作作业标准热缩中间接头是一种用于电缆终端和电缆连接的重要组件，用于保护电缆连接点的密封和绝缘。

下面是一般的10kV电缆热缩中间接头制作作业标准：
1. 物料准备：
- 10kV电缆
- 10kV电缆热缩套
- 接头套
- 密封套管
- 密封液
- 密封胶
2. 安装前准备：
- 检查电缆外皮和绝缘层是否完好，如有损坏应修复或更换- 清洁电缆表面，确保无尘、油污和水分
- 将热缩套和其他物料准备好
3. 制作作业步骤：
a. 根据电缆规格和接头套的尺寸，确定热缩套的长度，并采用适当的工具切割热缩套。

b. 用绝缘胶带将热缩套的两端固定在电缆外皮上，确保套口对齐并与电缆外径相吻合。

c. 将接头套插入热缩套内，确保接头套能够完全覆盖电缆绝缘层。

d. 在接头套的两端分别安装密封套管，确保与接头套和电缆外皮紧密贴合。

e. 在接头套的两端涂抹适量的密封液，以增加密封性能。

f. 用热风枪或火焰加热热缩套，使其收缩并与接头套和电缆外皮紧密贴合。

g. 在接头套两端涂抹一层密封胶，以提供额外的保护和防水性能。

4. 完工检验：
- 检查热缩套与电缆外皮、接头套和密封套管的连接是否牢固、紧密贴合。

- 检查接头套和密封套管的密封性能和涂覆情况。

- 检查密封胶的覆盖情况和充实度。

- 测量接头套的长度和直径是否符合要求。

这些步骤仅为参考，实际制作作业应根据具体的设备规格和作业要求进行。

在制作过程中，应遵守安全操作规程，并确保操作人员具备相关的训练和经验。

同时，应遵循电缆和接头制造商提供的具体制作指导和要求。

SGBZ-0605 10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。

2、施工准备2.1设备及材料要求：2.1.1所用设备及材料要符合电压等级及设计要求，并有产品合格证明。

2.1.2主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。

辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。

2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。

2.3作业条件：2.3.1有较宽敞的操作场地，施工现场干净，并备有220V交流电源。

2.3.2作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

2.3.3高空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。

2.3.4变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。

3、操作工艺厂家有操作工艺可按厂家操作工艺进行。

无工艺说明时，可按以下制作程序进行。

要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。

3.1工艺流程：3.2设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。

3.3电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。

3.4剥除电缆护层（图3.4）：图3.43.4.1剥外护层：用卡子将电缆垂直固定。

从电缆端头量取750mm（户内头量取550mm），剥去外护套。

3.4.2剥铠装：从外护层断口量取30mm铠装，用铅丝绑后，其余剥去。

3.4.3剥内垫层：从铠装断口量取20mm内垫层，其余剥去。

然后，摘去填充物，分开芯线。

10kV交联聚乙烯绝缘电缆热缩接头制作工艺标准11范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。

22施工准备2.1 设备及材料要求：2.1.1 主要材料：电缆头附件及主要材料由生产厂家配套供应。

并有合格证及说明书。

其型号、规格、电压等级符合设计要求。

2.1.2 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。

2.2 2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。

2.3 作业条件：2.3.1 电缆敷设完毕，绝缘电阻测试合格。

2.3.2 作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

2.3.3 施工现场要干净、宽敞、光线充足。

施工现场应备有220V交流电源。

2.3.4 室外施工时，应搭设临时帐蓬。

3 操作工艺3.1 3.1工艺流程：设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收3.2 设备点件检查。

开箱检查实物是否符合装箱单上的数量，外观有无异常现象。

3.3 剥除电缆护层（图2-28）：图2-283.3.1 调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中间作中心标线，作为接头中心。

3.3.2 剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm的铠装上用铜丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。

3.3.3 剥内护层：从铠装断口量取20mm内护层，其余内护层剥除，并摘除填充物。

3.3.4 锯芯线、对正芯线，在中心点处锯断。

3.4 剥除屏蔽层及半导电层（图2-29）：自中心点向两端芯线各量300mm剥除屏蔽层，从屏蔽层断口各量取20mm半导电层，其余剥除。

10kV交联聚乙烯电缆热缩终端头制作作业指导书
（范本）
10kV电缆终端头制作作业指导书
正本
1 标准化作业流程图
配电检修标准化作业流程图
2 范围
本作业指导书适用于10kV线路交联聚乙烯电缆热缩终端头制作作业；
3 引用文件与相关参考资料
GB 50168--2005 《电气装置安装工程电缆线路施工及验收规范》；
GB 50127—1994 《电力工程电缆设计规范》；
国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；
鄂电司生[2004]60号《橡塑绝缘电力电缆交接和预防性试验规程》；
10KV交联聚乙烯电缆终端头安装使用说明书（厂家说明书）；
4 修前准备
4.1准备工作安排
4.2人员要求
4.3工器具
4.4材料
4.5 危险点分析及安全控制措施
作业危险点分析及安全措施
危险点已分析确认签名: 4.6作业分工
5作业程序
5.1开工
5.2作业内容及标准（以3×240mm2电缆为参考）
5.3竣工
6验收总结
11
第11 页共14 页
7指导书执行情况评估
8附录
12
第12 页共14 页
交联聚乙烯电缆终端接头制作现场标准化作业卡
13
第13 页共14 页
工作负责人签字:
14
第14 页共14 页。

10kV电缆热缩中间接头制作作业标准一、引言10kV电缆热缩中间接头是将两根或多根电缆在一定长度内剥去绝缘层，通过热缩套管的热收缩作用将电缆连接，实现信号传输和电力传输的重要组件。

本文将介绍10kV电缆热缩中间接头的制作作业标准。

二、设备和工具1. 电缆切割工具：电缆切割刀、剥线钳；2. 电缆绝缘剥离工具：电缆剥离刀、刮刀；3. 热缩套管工具：热风枪、热缩套管；4. 绝缘材料：绝缘胶带、绝缘涂料。

三、制作步骤1. 确保工作环境安全，戴好防护用品；2. 对待连接的电缆进行切割，切口应平整、整齐，无毛刺、裂纹等缺陷；3. 使用电缆剥离刀，将电缆的绝缘层剥离，注意不要损伤导体，剥离的长度应符合热缩套管的要求；4. 对剥离后的导体进行清洗，保证表面干净无污垢；5. 将热缩套管套在导体上，确保套管完全覆盖导体，不得有错位、滑脱等现象；6. 使用热风枪，对热缩套管进行加热，热缩套管会收缩，将导体和套管完全固定在一起；7. 使用绝缘胶带对接头进行绝缘，粘贴时应压实均匀，确保胶带牢固不松动；8. 使用绝缘涂料对接头进行第二次绝缘，确保绝缘层的完整性和导电的防护；9. 对制作好的接头进行检查，确保无漏电、短路等故障；10. 记录接头的制作情况和质量检查结果。

四、注意事项1. 制作过程中应严格按照操作规程进行，确保操作准确、安全；2. 使用的工具和设备应符合安全标准，并经常进行维护和保养；3. 切割电缆时要小心操作，避免出现安全事故；4. 操作人员应熟悉电缆的内部结构和工作原理，确保操作的准确性；5. 制作好的接头应进行质量检查，确保符合使用要求；6. 在操作过程中，应注意防止接头接触污垢和湿气，以防止接触不良或绝缘性能下降。

五、总结制作10kV电缆热缩中间接头需要经过一系列的步骤，包括切割电缆、剥离绝缘层、热缩套管与导体连接、绝缘胶带和绝缘涂料的应用等。

正确的操作和严格的质量检查是保证制作质量的关键。

只有符合标准的制作，才能确保10kV电缆热缩中间接头在使用过程中的稳定性和安全性。
