低压热缩电缆终端头制作安装工艺标准集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-低压热缩电缆终端头制作安装工艺标准1适用范围本标准适用于建筑电气安装工程0.6/1KV以下的室内聚氯乙烯绝缘、交联聚氯乙烯绝缘电力电缆终端头的制作安装。

2施工准备2.1材料2.1.1主要材料：电缆终端头套、热缩管、接线端子、镀锌螺丝、电力复合脂、镀锡铜编织带等材料，热缩管应分黄、绿、红、蓝、黑五色。

所用材料要符合电压等级及设计要求，并有出厂合格证。

2.1.2地线采用镀锡铜编织带，截面参见本册《交联聚乙烯绝缘电缆热缩终端头制作工艺标准》(Ⅵ205)2.1.32.2机具设备2.2.1手动机具：钢锯、扳手、钢锉、螺丝刀、电工刀、电工钳、鲤鱼钳。

2.2.2电动工具：液压钳（电动或手动型）。

2.2.3测试器具：钢卷尺、1000V兆欧表、万用表。

2.2.4其他工具：喷灯、电烙铁。

2.3作业条件2.3.1电气设备安装完毕，电缆头制作应由持有电缆工操作证的人员进行。

2.3.2现场应清洁、干燥、明亮。

室外制作电缆头时，应在气候良好的条件下进行，并有防雨、防尘措施。

2.3.3电缆敷设并整理完毕，核对无误。

2.4技术准备2.4.1施工方案编制完毕并经审批。

2.4.2向操作工人进行安全、技术交底。

3操作工艺3.1工艺流程3.2操作工艺3.2.1准备工作：准备材料和工具，核对电缆型号、规格，检查电缆是否受潮。

3.2.2电缆绝缘摇测：用1000V兆欧表，对低压电缆进行绝缘摇测，绝缘电阻应大于10M Ω，如不符合要求，检查电缆是否受损或受潮；摇测完毕后，应将芯线分别对地放电。

3.2.3剥切铠层、打卡子3.2.3.1绝缘合格后，根据电缆与设备连接的具体尺寸，确定剥除长度，剥除外护套。

3.2.3.2剥电缆铠装钢带，用钢锯在第一道卡子向上3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。

3.2.3.3用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，完后用钢锉将钢带毛刺去掉，使其光滑。

SGBZ-0606 10(6)kV交联聚乙烯绝缘电缆热缩接头制作施工工艺标准SGBZ-0606 10（6）kV交联聚乙烯绝缘电缆热缩接头制作施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。

2、施工准备2.1设备及材料要求：2.1.1主要材料：电缆头附件及主要材料由生产厂家配套供应。

并有合格证及说明书。

其型号、规格、电压等级符合设计要求。

2.1.2辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。

2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。

2.3作业条件：2.3.1电缆敷设完毕，绝缘电阻测试合格。

2.3.2作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

2.3.3施工现场要干净、宽敞、光线充足。

施工现场应备有220V交流电源。

2.3.4室外施工时，应搭设临时帐蓬。

3、操作工艺3.1工艺流程：设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收3.2设备点件检查。

开箱检查实物是否符合装箱单上的数量，外观有无异常现象。

3.3剥除电缆护层（图3.3）：图3.33.3.1调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中间作中心标线，作为接头中心。

3.3.2剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm的铠装上用铜丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。

17.3电缆头制作技术规范⾼压电缆头制作技术规范1⼀般规定1.1本规范适⽤于35kV 及以下电压等级热（冷）缩电缆终端头制作。

1.2当⼚家采⽤新材料、新⼯艺时，须按⼚家标准执⾏。

2⼯序流程2.1热缩电缆终端⼯序流程施⼯准备—电缆敷设—剥切电缆—焊接地线—安装三叉⼿指套压接线端⼦—处理主绝缘层及半导电层—清洗并涂硅脂—安装应⼒管安装绝缘管—安装密封管—安装防⾬裙—后期⼯作2.2冷缩电缆终端⼯序流程施⼯准备—电缆敷设—剥切外电缆—安装钢铠接地—安装三叉⼿指套—安装冷收缩套管—剥切内电缆—安装铜屏蔽层接地—压接接线端⼦—安装冷缩式绝缘管—后期⼯作3热缩电缆终端⼯序规范3.1施⼯准备按施⼯要求配备合格的施⼯⼯具及消耗材料，检查电缆终端附件、说明书、合格证、装箱清单等是否齐全，型号是否符合设计要求；清洁热缩材料。

3.2剥切电缆、焊接地线根据电缆热缩终端头说明书要求，第⼀步，剥去⼀定长度的外护套；剥去钢铠并留下⼀定长度焊接地线；铜屏蔽暂不剥去，当铜屏蔽接地线焊好后再剥去多余铜屏蔽，焊接地线时不得损伤内部半导体层，地线的引出部分⽤锡焊50mn防潮层，铠装层、铜屏蔽层应分别⽤专⽤的绞合导线单独接地，铜屏蔽层接地线的截⾯不得⼩于25mm铠装层接地线的截⾯不得⼩于lOmm为防⽌两根接地线互碰，⼆根接地线应错开固定并且绝缘良好，铠装部分接触⾯应处理⼲净防⽌虚焊。

钢铠层与铜屏蔽层之间能承受直流5kV, —分钟耐压。

3.3安装三叉⼿指套在电缆根部包好填充料，套上三叉⼿指套，从分叉处开始分别向上、下两端加热收缩，收缩后三叉⼿指套与填充料及电缆应紧密⽆空隙。

3.4切剥铜屏蔽、半导体层按规定的长度切剥铜屏蔽、半导体、主绝缘。

切割铜屏蔽时切⼝应整齐，不得伤及半导体层，为防⽌铜屏蔽⼝松开，应将铜屏蔽⼝⽤焊锡将其焊牢（35 kV 电缆应绕铜屏蔽层焊⼀周，20 kV、10 kV 只进⾏⼏个点焊即可）；切割半导体时切⼝应整齐，不得伤及主绝缘层；按接线端⼦（孔深+5mm长度）切除主绝缘层，并把主绝缘层切剥成铅笔头状，各电压等级电缆的铅笔头切削长度见下表1:表1:各电压等级电缆的铅笔头切削长度3.5压接接线端⼦压接接线端⼦时应检查电缆导体表⾯氧化层已处理并涂电⼒脂，套上接线端⼦按规定压接（为保证接触⾯，电缆截⾯为185mm及以上需采⽤两孔接线端⼦）。

6KV交联电缆热缩型户内终端头的制作工艺流程及标准一.概述为适应矿井现代化建设，提高检修质量，确保矿井供电的安全性、可靠性，特制定本流程，用做规范维修电工对地面机房电源进线、负荷馈出线以及架空线路引出线等6KV交联电缆热缩型电缆终端头的制作。

二.主要技术特征⒈基本结构图一YJV22—6/10KV交联电缆基本结构⒉各部分的作用⑴外护套：防止电缆受潮，进水，绝缘受腐蚀，保护电缆内部。

⑵钢铠：保护电缆不被外力所伤兼做保护接地。

⑶屏蔽层：①电缆导体由多根导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑造成电场集中。

在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电并与绝缘层良好接触，从而避免在导体与绝缘层之间发生局部放电，这一层屏蔽为内屏蔽层；同样在绝缘表面和护套接触处也可能存在间隙，是引起局部放电的因素，故在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好接触，与金属护套等电位，从而避免在绝缘层与护套之间发生局部放电，这一层屏蔽为外屏蔽层；②高压电缆每一相线芯外均有一接地的（铜）屏蔽层，导电线芯与屏蔽层之间形成径向分布的电场。

也就是说，正常电缆的电场只有从（铜）导线沿半径向（铜）屏蔽层的电力线，没有芯线轴向的电场（电力线），电场分布是均匀的。

③在做电缆头时，剥去了屏蔽层，改变了电缆原有的电场分布，将产生对绝缘极为不利的切向电场（沿导线轴向的电力线）。

在剥去屏蔽层芯线的电力线向屏蔽层断口处集中。

那么在屏蔽层断口处就是电缆最容易击穿的部位。

⑷导体：承载电流。

3. 型号含义Y J V 22 － 6 / 10KV聚乙烯护金属屏蔽聚氯乙烯绝缘线电压内钢带铠装相电压⒋主要技术参数YJV22-6/10KV电缆主要技术参数三. 作业流程及标准作业前的准备--外护套、铠装机内护套的剥除--接地线的焊接--三岔口的绕包填充--手指套的安装--屏蔽层的剥除及应力管的安装--压接接线端子--绝缘管的安装--密封管和相色标记的安装—试验及运行㈠作业前的准备A2 B2 C2 E21. 措施的制定及审批⑴接到生产技术部的施工通知单后，机电队负责工作的安排落实。

低压电缆中间接头做法图解及工艺流程1.去掉绝缘层，不得损坏导体，三根导线长短错开，刮净导体绝缘漆膜，保证接头不存有油、水喝其他污物。

2.把接头分为数股（不小于六股）均匀分开，把两个电缆接头交叉在一起，交叉长度以两端线头与绝缘层对齐为宜。

3.把各股紧合一起，从中分出一股向一端缠绕，使各股一次缠绕完毕，另一端以同样方法进行，用手钳把接头缠紧，有条件时把接头挂锡，使效果更佳。

4.先用不同塑料绝缘胶带对缠绕部分包扎两层，包扎要紧，亚敏粘胶带（黑色）包扎三层，每包扎一层用手挤压一次，保证包扎质量，最后用塑料绝缘胶带包扎两层即可。

5.先调整好小接头，用高压自粘带包扎5层，（不得嫂鱼四层），并要包住电缆护套部分25mm 以上，用塑料绝缘胶带包扎三层，两端超过前一层5mm以上，最好用50mm宽，长度适当的自行车内胎，锉净两面，涂上胶水，在接头外面缠绕一层，起保护作用，在包扎第一层黑胶布时，不得让铜丝头漏出或扎透胶布。

6.采用电弧焊接头或者套管冷压接头方法效果更佳。

7.中间接头两端距离外部护套50-70mm处用高压自粘带缠绕电缆，高压自粘带厚度约10-15mm，外部用青稞纸或硬质纸质（外部带塑料膜）广告卷纸成圆筒状，并在两端缠绕高压自粘带处用尼龙扎带扎进，在用壁纸刀割开一个小口，将A、B两桶冷补胶拌匀倒入中间接头中，完全充满。

8.冷却10小时后，拆除外部的圆筒。

备注：在特殊环境下（例如湿度很大的环境）可使用抵押电缆接线盒，防潮、防水效果更好。

低压电缆终端接头做法图解及工艺流程1.根据电缆与设备连接的具体尺寸，量电缆并做好标记。

锯掉多余电缆，根据电缆头型号尺寸要求，剥除外护套。

2.从芯线端头量出长度为线鼻子（套筒线鼻子或者开口线鼻子）的深度，另加5mm剥去电缆芯线绝缘，并在芯线上涂上电力复合脂，线鼻子选取要根据电缆的工作电流选取相应的线鼻子。

3.将芯线插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。

4.根据不同的相位，使用黄、绿、红、淡蓝四色塑料袋分别包缠电缆各芯线至接线鼻子的压接部位。

电缆热缩中间接头制作作业标准电缆热缩中间接头是电力系统中连接电缆的常用方法之一。

它具有可靠性高、安装方便、寿命长等特点，被广泛应用于电力系统和工业领域。

本文将介绍电缆热缩中间接头制作的作业标准。

材料准备在制作电缆热缩中间接头之前，需要准备以下材料：•电缆：应选用与接头连接的电缆相同规格或者相同截面积的电缆。

•中间接头：通常为热缩式中间接头。

•接续头：用于连接电缆和中间接头的部件，通常为电缆套管、接续套管等。

•切割工具：根据电缆和接头的不同规格和材料特性，选择相应的切割工具，如电缆剥刀、剥线钳等。

•热风枪：用于加热中间接头。

•剥线钳：用于剥掉电缆绝缘层。

•手电钻或手工钻：用于在接头上开孔。

制作工艺步骤一：准备工作将电缆和中间接头等材料放在工作台上，确保工作区域整洁干净，所有工具和材料摆放有序，以便操作和管理。

检查所有电缆和材料是否符合要求，不得使用有毛病的电缆和中间接头。

步骤二：剥皮首先需要对接头和电缆进行剥皮处理。

用剥线钳将电缆绝缘层剥掉2-3厘米左右，使得电线露出来。

接着将中间接头上的绝缘管剪掉，露出中间接头的金属部分。

步骤三：热缩连接将电缆和中间接头按照规定的连接方式连接起来。

根据规格和型号选择合适的电缆套管或接续套管，并将其套在电缆和中间接头的金属部分上。

然后，用热风枪对套管进行加热，使其热缩与电缆和中间接头金属部分紧密连接在一起。

步骤四：打孔连接有些中间接头需要钻孔连接。

这时，需要使用手电钻或手工钻在中间接头上开孔。

开孔的位置和大小要根据中间接头的要求和电缆的实际情况确定。

钻孔后，将电缆放进中间接头，然后用螺丝固定电缆和中间接头。

步骤五：测试验收完成接头制作后，应进行测试和验收。

首先检查所有连接部位是否牢固，电缆是否与接头紧密贴合。

然后进行绝缘电阻测试，确保电缆与接头之间的绝缘性能符合要求。

最后进行短路和耐压试验，确保电缆在正常工作负荷下能够稳定运行。

注意事项在制作电缆热缩中间接头时，需要注意以下事项：1.所有电缆和中间接头必须符合规格和型号要求，不得使用有毛病的材料。

热缩电缆终端接头制作1、作业前工作(1)现场施工负责人向进入本施工范围的所有工作人员明确交待本次施工设备状态、作业内容、作业范围、进度要求、特殊项目施工要求、作业标准、安全注意事项、危险点及控制措施、危害环境的相应预防控制措施、人员分工，并签署（班组级)安全技术交底表。

（2）工作负责人负责办理相关的工作许可手续，开工前做好现场施工防护围蔽警示措施。

现场施工负责人检查确认进入本施工范围的所有工作人员正确使用劳保用品和着装，并带领施工作业人员进入作业现场.（3）将电缆封口打开，用2500~5000V 绝缘电阻表测试绝缘合格方可进入下一道工序(使用绝缘电阻表测试绝缘应按电缆试验要求执行）。

（4)在带电运行区域内或邻近带电区域内安装电缆头，应有可靠的安全措施。

安装户内电缆头前，在对应的柜盘或母排下按设计要求安装电缆支持角铁并接地（如柜盘有固定点且固定点与柜的连接点距离足够安装电缆头时，可以不用重复安装电缆支持角铁）.（5）安装户外电缆头前，按设计要求在安装电缆头的电杆（塔）上安装电缆抱箍或金具，电缆抱箍或金具应具有足够的机械强度,满足终端和临时荷重的承载要求。

抱箍或金具及保护管应坚固耐用，并应镀锌（建议采用热镀锌材料）。

（6）矫直并清洁端部一段电缆.(7）做好防雨、防尘措施2、开始主要作业现场施工负责人发出许可开工命令3、剥切电缆（1)在确定基本点后，按规定的尺寸进行剥切外护层和铠装层. （2）剥切内衬层和填料，将内衬层剥到距铠装层切断处5~10mm。

（3）35kV 电压等级请参照中国南方电网有限责任公司电网建设施工作业指导书相关部分4、安装接地线（1）将编织接地铜线分别绕包在三相屏蔽层上并绑扎牢固，锡焊在各相铜带屏蔽上。

对于铠装电缆需用镀锡铜线将接地线绑在钢铠上并用焊锡焊牢再行引下。

对于无铠装电缆可直接将接地线引下.（2)接地线截面面积不应小于下表规定。

5、包绕填充胶用自黏带或填充胶填充三芯分支处及铠装周围，使外形整齐呈苹果形状，清洁密封段电缆外护套。

SGBZ-0605 10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。

2、施工准备2.1设备及材料要求：2.1.1所用设备及材料要符合电压等级及设计要求，并有产品合格证明。

2.1.2主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。

辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。

2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。

2.3作业条件：2.3.1有较宽敞的操作场地，施工现场干净，并备有220V交流电源。

2.3.2作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

2.3.3高空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。

2.3.4变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。

3、操作工艺厂家有操作工艺可按厂家操作工艺进行。

无工艺说明时，可按以下制作程序进行。

要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。

3.1工艺流程：3.2设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。

3.3电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。

3.4剥除电缆护层（图3.4）：图3.43.4.1剥外护层：用卡子将电缆垂直固定。

从电缆端头量取750mm（户内头量取550mm），剥去外护套。

3.4.2剥铠装：从外护层断口量取30mm铠装，用铅丝绑后，其余剥去。

3.4.3剥内垫层：从铠装断口量取20mm内垫层，其余剥去。

然后，摘去填充物，分开芯线。

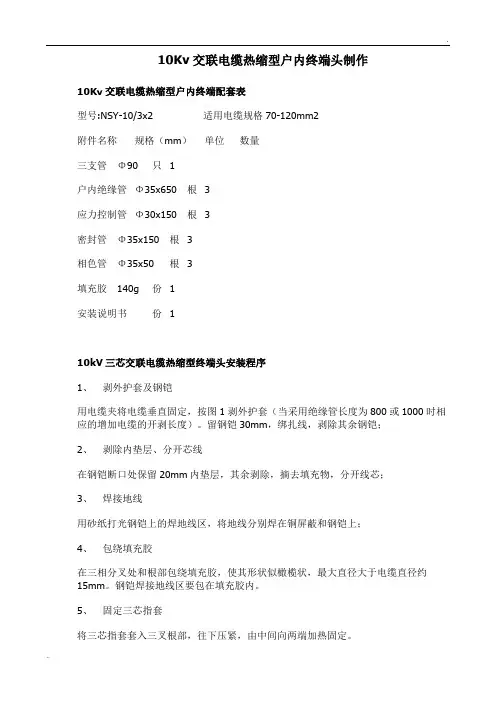

10Kv交联电缆热缩型户内终端头制作10Kv交联电缆热缩型户内终端配套表型号:NSY-10/3x2 适用电缆规格70-120mm2附件名称规格（mm）单位数量三支管Φ90 只 1户内绝缘管Φ35x650 根 3应力控制管Φ30x150 根 3密封管Φ35x150 根 3相色管Φ35x50 根 3填充胶140g 份 1安装说明书份 110kV三芯交联电缆热缩型终端头安装程序1、剥外护套及钢铠用电缆夹将电缆垂直固定，按图1剥外护套（当采用绝缘管长度为800或1000时相应的增加电缆的开剥长度）。

留钢铠30mm，绑扎线，剥除其余钢铠；2、剥除内垫层、分开芯线在钢铠断口处保留20mm内垫层，其余剥除，摘去填充物，分开线芯；3、焊接地线用砂纸打光钢铠上的焊地线区，将地线分别焊在铜屏蔽和钢铠上；4、包绕填充胶在三相分叉处和根部包绕填充胶，使其形状似橄榄状，最大直径大于电缆直径约15mm。

钢铠焊接地线区要包在填充胶内。

5、固定三芯指套将三芯指套套入三叉根部，往下压紧，由中间向两端加热固定。

6、剥除铜屏蔽层、半导层从指套端向上量取55mm铜屏蔽层，其余剥除。

保留20mm半导层，其余剥除，清理绝缘表面。

7、固定应力控制管、压接端子将应力控制管套入绝缘线芯，搭接200mm铜屏蔽层，加热固定。

在芯线端部剥除长度为端子深加5mm的绝缘层，压接端子。

8、包绕密封填充胶在三芯指套端包绕密封填充胶，用密封填充胶填平金属端子处和绝缘连接处，搭接端子和线芯绝缘各10mm。

9、固定绝缘管将绝缘管套装三叉根部（管上端超出填充胶10mm），从下向上加热固定。

10、固定密封管和相色管将密封管套入线端子处，加热固定。

将相色管分别套在相应芯线上，加热固定。

户内终端头安装完毕。

11、固定伞群将三孔伞群套入，在距三叉口100mm处加热固定。

依次套入单孔伞群，安装位置见图3所示，加热固定。

户外终端头安装完毕。
