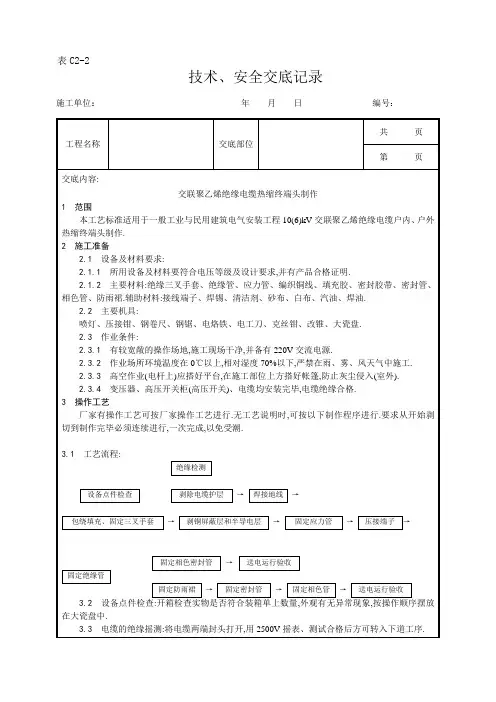

交联聚乙烯绝缘电缆热缩终端头制作工艺(技术交底)

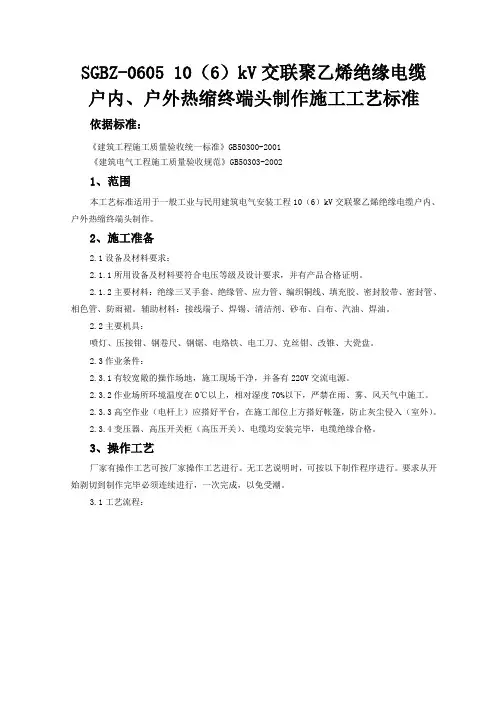

SGBZ-0605 10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。

2、施工准备2.1设备及材料要求：2.1.1所用设备及材料要符合电压等级及设计要求，并有产品合格证明。

2.1.2主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。

辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。

2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。

2.3作业条件：2.3.1有较宽敞的操作场地，施工现场干净，并备有220V交流电源。

2.3.2作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

2.3.3高空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。

2.3.4变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。

3、操作工艺厂家有操作工艺可按厂家操作工艺进行。

无工艺说明时，可按以下制作程序进行。

要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。

3.1工艺流程：摆放在大瓷盘中。

3.3电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。

3.4剥除电缆护层（图3.4）：图3.43.4.1剥外护层：用卡子将电缆垂直固定。

从电缆端头量取750mm（户内头量取550mm），剥去外护套。

3.4.2剥铠装：从外护层断口量取30mm铠装，用铅丝绑后，其余剥去。

3.4.3剥内垫层：从铠装断口量取20mm内垫层，其余剥去。

然后，摘去填充物，分开芯线。

3.5焊接地线（图3.5）：图3.5用编织铜线作电缆钢带及屏蔽引出接地线。

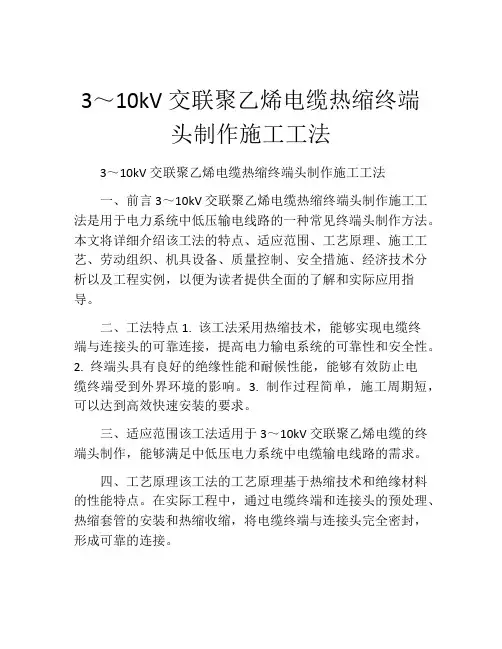

3～10kV交联聚乙烯电缆热缩终端头制作施工工法3～10kV交联聚乙烯电缆热缩终端头制作施工工法一、前言3～10kV交联聚乙烯电缆热缩终端头制作施工工法是用于电力系统中低压输电线路的一种常见终端头制作方法。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以便为读者提供全面的了解和实际应用指导。

二、工法特点1. 该工法采用热缩技术，能够实现电缆终端与连接头的可靠连接，提高电力输电系统的可靠性和安全性。

2. 终端头具有良好的绝缘性能和耐候性能，能够有效防止电缆终端受到外界环境的影响。

3. 制作过程简单，施工周期短，可以达到高效快速安装的要求。

三、适应范围该工法适用于3～10kV交联聚乙烯电缆的终端头制作，能够满足中低压电力系统中电缆输电线路的需求。

四、工艺原理该工法的工艺原理基于热缩技术和绝缘材料的性能特点。

在实际工程中，通过电缆终端和连接头的预处理、热缩套管的安装和热缩收缩，将电缆终端与连接头完全密封，形成可靠的连接。

五、施工工艺 1. 预处理：清洁电缆终端和连接头的表面，并确保表面干燥无污染。

2. 套管安装：将热缩套管套在电缆终端和连接头上，保证套管与终端头紧密贴合。

3. 热缩收缩：使用专用的加热设备将热缩套管进行加热，使其收缩并牢固地粘附在电缆终端和连接头上。

六、劳动组织根据工程规模和工期安排，合理组织工人和施工队伍，确保施工进度和质量。

七、机具设备1. 清洁工具：用于清洁电缆终端和连接头表面的刷子、布等。

2. 加热设备：用于对热缩套管进行加热的热风枪、火焰枪等。

八、质量控制1. 在预处理环节，保证电缆终端和连接头表面的清洁度和干燥度。

2. 在套管安装环节，确保套管与终端头的贴合度。

3. 在热缩收缩环节，控制加热温度和时间，保证热缩套管的收缩和牢固粘附。

九、安全措施1. 施工人员应佩戴防护用品，如手套、护目镜等，保护自身安全。

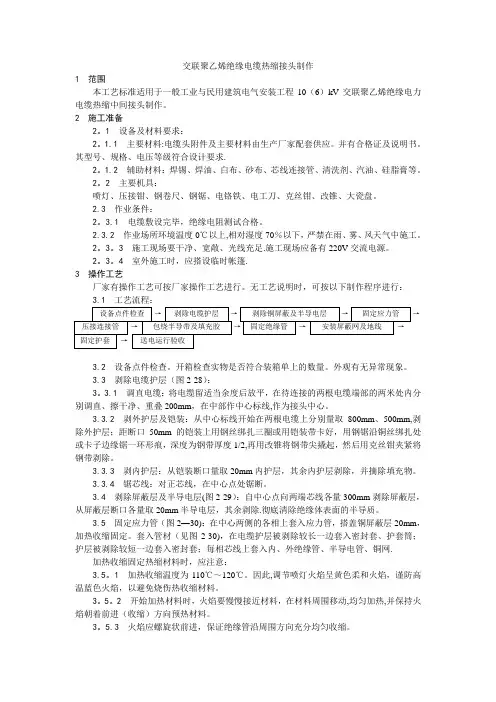

交联聚乙烯绝缘电缆热缩接头制作1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。

2 施工准备2。

1 设备及材料要求：2。

1.1 主要材料:电缆头附件及主要材料由生产厂家配套供应。

并有合格证及说明书。

其型号、规格、电压等级符合设计要求.2。

1.2 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。

2。

2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电铬铁、电工刀、克丝钳、改锥、大瓷盘。

2.3 作业条件：2。

3.1 电缆敷设完毕，绝缘电阻测试合格。

2.3.2 作业场所环境温度0℃以上,相对湿度70％以下，严禁在雨、雾、风天气中施工。

2。

3。

3 施工现场要干净、宽敞、光线充足.施工现场应备有220V交流电源。

2。

3。

4 室外施工时，应搭设临时帐篷.3 操作工艺厂家有操作工艺可按厂家操作工艺进行。

无工艺说明时，可按以下制作程序进行：3.1 工艺流程：3.2 设备点件检查。

开箱检查实物是否符合装箱单上的数量。

外观有无异常现象。

3.3 剥除电缆护层（图2-28）：3。

3.1 调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中部作中心标线,作为接头中心。

3.3.2 剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm,剥除外护层；距断口50mm的铠装上用钢丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2,再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。

3.3.3 剥内护层：从铠装断口量取20mm内护层，其余内护层剥除，并摘除填充物。

3.3.4 锯芯线：对正芯线，在中心点处锯断。

3.4 剥除屏蔽层及半导电层(图2-29）：自中心点向两端芯线各量300mm剥除屏蔽层，从屏蔽层断口各量取20mm半导电层，其余剥除.彻底清除绝缘体表面的半导质。

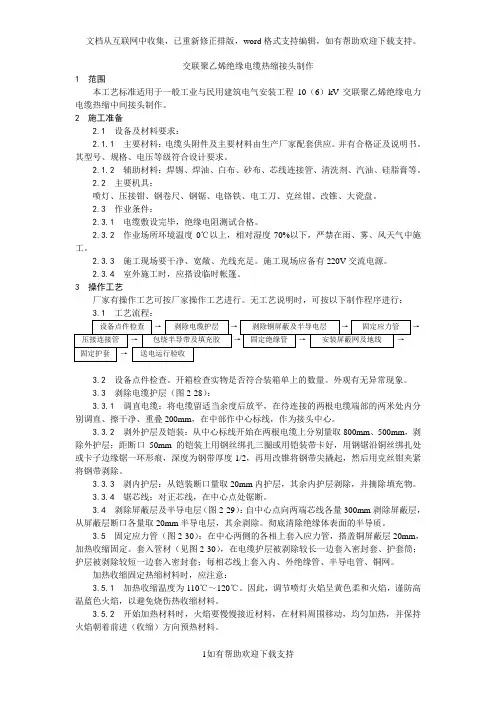

交联聚乙烯绝缘电缆热缩接头制作1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。

2 施工准备2.1 设备及材料要求：2.1.1 主要材料：电缆头附件及主要材料由生产厂家配套供应。

并有合格证及说明书。

其型号、规格、电压等级符合设计要求。

2.1.2 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。

2.2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电铬铁、电工刀、克丝钳、改锥、大瓷盘。

2.3 作业条件：2.3.1 电缆敷设完毕，绝缘电阻测试合格。

2.3.2 作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

2.3.3 施工现场要干净、宽敞、光线充足。

施工现场应备有220V交流电源。

2.3.4 室外施工时，应搭设临时帐篷。

3 操作工艺厂家有操作工艺可按厂家操作工艺进行。

无工艺说明时，可按以下制作程序进行：3.1 工艺流程：3.2 设备点件检查。

开箱检查实物是否符合装箱单上的数量。

外观有无异常现象。

3.3 剥除电缆护层（图2-28）：3.3.1 调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中部作中心标线，作为接头中心。

3.3.2 剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm的铠装上用钢丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。

3.3.3 剥内护层：从铠装断口量取20mm内护层，其余内护层剥除，并摘除填充物。

3.3.4 锯芯线：对正芯线，在中心点处锯断。

3.4 剥除屏蔽层及半导电层（图2-29）：自中心点向两端芯线各量300mm剥除屏蔽层，从屏蔽层断口各量取20mm半导电层，其余剥除。

彻底清除绝缘体表面的半导质。

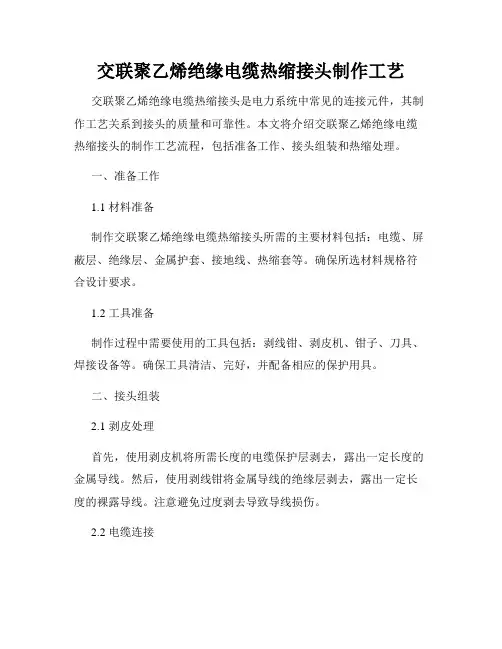

交联聚乙烯绝缘电缆热缩接头制作工艺交联聚乙烯绝缘电缆热缩接头是电力系统中常见的连接元件，其制作工艺关系到接头的质量和可靠性。

本文将介绍交联聚乙烯绝缘电缆热缩接头的制作工艺流程，包括准备工作、接头组装和热缩处理。

一、准备工作1.1 材料准备制作交联聚乙烯绝缘电缆热缩接头所需的主要材料包括：电缆、屏蔽层、绝缘层、金属护套、接地线、热缩套等。

确保所选材料规格符合设计要求。

1.2 工具准备制作过程中需要使用的工具包括：剥线钳、剥皮机、钳子、刀具、焊接设备等。

确保工具清洁、完好，并配备相应的保护用具。

二、接头组装2.1 剥皮处理首先，使用剥皮机将所需长度的电缆保护层剥去，露出一定长度的金属导线。

然后，使用剥线钳将金属导线的绝缘层剥去，露出一定长度的裸露导线。

注意避免过度剥去导致导线损伤。

2.2 电缆连接将需要连接的两根电缆导线相互套入焊接设备中，使其接触并形成连接。

在此过程中，要确保导线之间的接触良好且稳定。

2.3 绝缘处理使用绝缘带或绝缘胶将焊接部分进行绝缘处理，确保导线之间绝缘良好，防止潮气和污染物进入。

2.4 屏蔽处理在焊接部分周围设置屏蔽层，起到隔离外界电磁干扰的作用。

可以使用金属层、铝箔或导电胶带等屏蔽材料。

三、热缩处理3.1 热缩套选择根据接头的设计要求和尺寸，选择合适的热缩套进行覆盖。

确保热缩套能够完全包裹住接头，并具有良好的热缩性能。

3.2 热缩处理将选定的热缩套套在接头上，保证其覆盖面积充分，并使用热风枪或其他热源加热。

在加热的过程中，要注意均匀加热，确保热缩套的收缩均匀，并且与接头紧密结合。

3.3 冷却处理待热缩套完全收缩后，需要将其冷却一段时间。

冷却后，热缩套将变得坚固和稳定，与接头形成紧密的保护层。

四、检测与验收制作完成后，需要对接头进行检测与验收，确保接头质量符合要求。

常用的检测方法包括电气性能测试、绝缘电阻测试、充放电测试等。

总结交联聚乙烯绝缘电缆热缩接头的制作工艺包括准备工作、接头组装和热缩处理三个主要步骤。

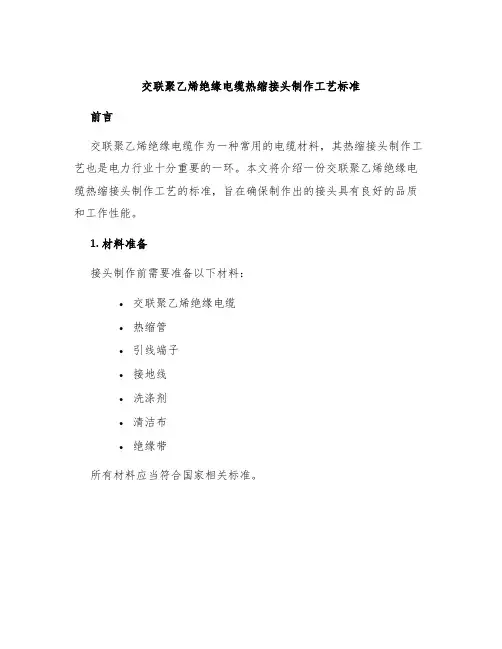

交联聚乙烯绝缘电缆热缩接头制作工艺标准前言交联聚乙烯绝缘电缆作为一种常用的电缆材料，其热缩接头制作工艺也是电力行业十分重要的一环。

本文将介绍一份交联聚乙烯绝缘电缆热缩接头制作工艺的标准，旨在确保制作出的接头具有良好的品质和工作性能。

1. 材料准备接头制作前需要准备以下材料：•交联聚乙烯绝缘电缆•热缩管•引线端子•接地线•洗涤剂•清洁布•绝缘带所有材料应当符合国家相关标准。

2. 制作流程2.1 清洁电缆将电缆外皮进行清洁，去除表面的灰尘和污垢，以确保后续工作的顺畅进行。

可以使用洗涤剂进行清洁，最好用干净的清洁布擦拭干净。

2.2 拆除绝缘层使用切割工具，将电缆的绝缘层和半导体层割掉。

如果有阻焊层，则也需要将其割掉。

同时要注意避免对导体造成任何损伤。

2.3 连接引线端子将引线端子连接在电缆的导体上。

连接时需要将导体插头切掉，以便引线端子更好的连接导体。

同时要注意引线端子连接的稳固程度。

建议使用压接工具进行连接，并用万用表检查连接是否正确。

2.4 安装热缩管将正确尺寸的热缩管穿过引线端子，并穿过绝缘层和半导体层。

要确保热缩管完全套在导体上，并没有漏留任何缝隙。

2.5 应用热使用热风枪将热缩管进行加热，让其收缩并完全包覆在导体和绝缘层上。

要注意，热缩管需要加热到完全收缩的程度，而且加热时间不宜过长。

2.6 接地线安装在电缆绝缘层上，连接一根接地线。

在接地线上穿过另一根热缩管，并固定在电缆绝缘层外。

2.7 绝缘带缠绕在热缩管的上方，缠绕一层绝缘带，并大力压紧，以确保绝缘层不会受到侵蚀和腐化。

2.8 安装护套在绝缘带的上方，安装护套，以防止电缆接头受到外力侵蚀，可以保证其长时间稳定地工作。

3. 规范要求3.1 制作环境要求接头制作应当在专用的制作室进行，不可在室外或其他风尘较大的地方进行制作。

制作环境应当整洁，温度适宜，并有必要的通风和照明设备。

3.2 引线端子连接在连接引线端子时，引线端子应当与导体完全贴合，同时连接稳固，不应有任何松动和晃动。

10V交联聚乙烯绝缘电缆热缩接头施工工艺标准(doc 5页)10kV交联聚乙烯绝缘电缆热缩接头制作工艺标准11范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。

22施工准备2.1 设备及材料要求：2.1.1 主要材料：电缆头附件及主要材料由生产厂家配套供应。

并有合格证及说明书。

其型号、规格、电压等级符合设计要求。

2.1.2 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。

2.2 2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。

2.3 作业条件：2.3.1 电缆敷设完毕，绝缘电阻测试合格。

2.3.2 作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

2.3.3 施工现场要干净、宽敞、光线充足。

施工现场应备有220V交流电源。

2.3.4 室外施工时，应搭设临时帐蓬。

3 操作工艺3.1 3.1工艺流程：设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收持火焰朝着前进（收缩）方向预热材料。

3.5.3 火焰应螺旋状前进，保证绝缘管沿周围方向充分均匀收缩。

3.6 压接连接管：在芯线端部量取二分之一连接管长度加5mm切除线芯绝缘体，由线芯绝缘断口量取绝缘体35mm、削成30mm长的锥体，压接连接管。

3.7 包绕半导带及填充胶：在连接管上用细砂布除掉管子棱角和毛刺并擦干净。

然后，在连接管上包半导电带，并与两端半导层搭接。

在两端的锥体之间包绕填充胶厚度不小于3mm。

3.8 固定绝缘管：3.8.1 固定内绝缘管：将三绿肥内绝缘管从电缆端拉出分别套在两端应力管之间，由中间向两端加热收缩固定。

加热火焰向收缩方向。

3.8.2 固定外绝缘管：将外绝缘管套在内绝缘管的中心位置上。

由中间向两端加热收缩固定。

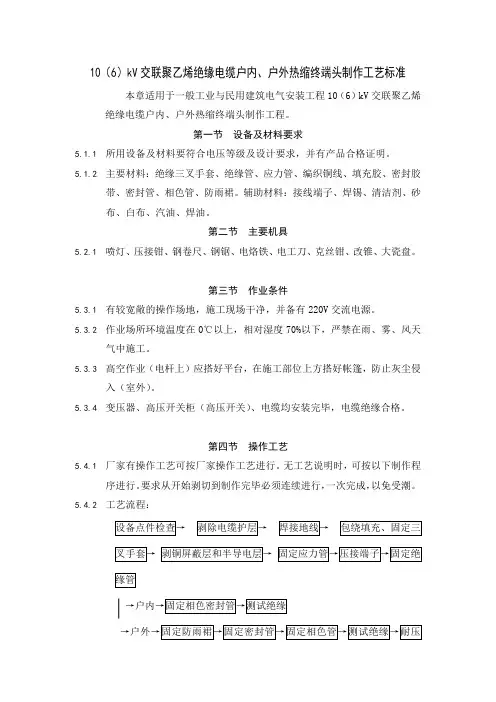

10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作工艺标准本章适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作工程。

第一节设备及材料要求5.1.1所用设备及材料要符合电压等级及设计要求，并有产品合格证明。

5.1.2主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。

辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。

第二节主要机具5.2.1喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。

第三节作业条件5.3.1有较宽敞的操作场地，施工现场干净，并备有220V交流电源。

5.3.2作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

5.3.3高空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。

5.3.4变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。

第四节操作工艺5.4.1厂家有操作工艺可按厂家操作工艺进行。

无工艺说明时，可按以下制作程序进行。

要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。

5.4.2工艺流程：试验→送电运行验收5.4.3 设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。

5.4.4 电缆的绝缘摇测：将电缆两端封头打开，用2500V 摇表、测试合格后方可转入下道工序。

5.4.5 剥除电缆护层，图5.4.5。

1. 剥外护层：用卡子将电缆垂直固定。

从电缆端头量取750mm （户内头量取550mm ），剥去外护套。

2. 剥铠装：从外护层断口量取30mm 铠装，用铅丝绑后，其余剥去。

3. 剥内垫层：从铠装断口量取20mm 内垫层，其余剥去。

然后，摘去填充物，分开芯线。

5.4.6 焊接地线，见图5.4.6。

用编织铜线作电缆钢带及屏蔽引出接地线。

先将编织线拆开分成三份，重新编织分别绕各相，用电烙铁、焊锡焊接在屏蔽铜带上。

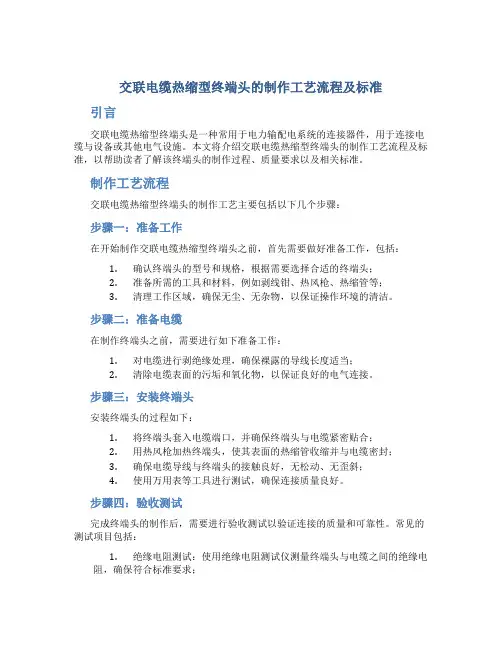

交联电缆热缩型终端头的制作工艺流程及标准引言交联电缆热缩型终端头是一种常用于电力输配电系统的连接器件，用于连接电缆与设备或其他电气设施。

本文将介绍交联电缆热缩型终端头的制作工艺流程及标准，以帮助读者了解该终端头的制作过程、质量要求以及相关标准。

制作工艺流程交联电缆热缩型终端头的制作工艺主要包括以下几个步骤：步骤一：准备工作在开始制作交联电缆热缩型终端头之前，首先需要做好准备工作，包括：1.确认终端头的型号和规格，根据需要选择合适的终端头；2.准备所需的工具和材料，例如剥线钳、热风枪、热缩管等；3.清理工作区域，确保无尘、无杂物，以保证操作环境的清洁。

步骤二：准备电缆在制作终端头之前，需要进行如下准备工作：1.对电缆进行剥绝缘处理，确保裸露的导线长度适当；2.清除电缆表面的污垢和氧化物，以保证良好的电气连接。

步骤三：安装终端头安装终端头的过程如下：1.将终端头套入电缆端口，并确保终端头与电缆紧密贴合；2.用热风枪加热终端头，使其表面的热缩管收缩并与电缆密封；3.确保电缆导线与终端头的接触良好，无松动、无歪斜；4.使用万用表等工具进行测试，确保连接质量良好。

步骤四：验收测试完成终端头的制作后，需要进行验收测试以验证连接的质量和可靠性。

常见的测试项目包括：1.绝缘电阻测试：使用绝缘电阻测试仪测量终端头与电缆之间的绝缘电阻，确保符合标准要求；2.电气性能测试：使用电阻测试仪等设备测试终端头的导通电阻、绝缘击穿电压等电气性能，确保符合标准要求；3.外观检查：检查终端头的外观，如有裂纹、变形等情况均需重新安装。

质量标准交联电缆热缩型终端头的制作质量应符合相应的标准要求，常见的标准包括：1.国际电工委员会（IEC）标准：IEC 60502-4为交联电缆热缩型终端头的质量标准，其中规定了终端头的型号、规格、电气性能、接触电阻、绝缘电阻等要求；2.国家标准：各国根据IEC标准制定了相应的国家标准，例如中国国家标准GB/T 12706.4-2016即为交联电缆热缩型终端头的质量标准。

交联聚乙烯电缆热缩终端头制作工艺1. 剥外护层将电缆垂直固定，800mm剥切。

2. 剥钢铠、内护套、分线芯留钢铠30mm，用铜丝扎紧后剥除剩余部分，保留10mm内护套，其余同填充物一起剥除。

3. 焊接钢铠地线将线芯分开，把钢铠接地线焊区用砂纸打光，用铜丝将软铜编织带与钢铣绑扎，焊牢，并用锡焊实接地线间隙，以形成防潮段。

4. 焊接铜屏蔽地线和钢铠接地线①不带钢铠的交联聚乙烯电缆：将软铜编织线拆开均分成三等份，重新编织成辫子，分别绕在各相铜屏蔽层上绑扎、焊牢，并用锡焊实接地线空隙，以形成防潮段，焊接地线时应防止虚焊，防潮段表面应光滑。

②带钢铠的交联聚乙烯电缆：将软铜编织线拆开均分成三等份，重新编织成辫子，分别绕在各相铜屏蔽层上绑扎、焊牢，并用锡焊实接地线空隙，以形成防潮段，作为铜屏蔽地线；另单独焊接钢铠地线，且不得与铜屏蔽地线相邻或接触。

铜屏蔽地线、钢铠地线分别引出电缆终端头。

5. 绕包填充胶①掀起铜屏蔽地线，用填充胶填平钢铣断口处，钢铣接地线应包在填充胶内。

②外护层应干净、清洁，填充胶包绕长度为防潮段外加15mm。

6. 绕包三叉根部放下铜屏蔽接地线，用填充胶绕包三叉根部和接地线部位，屏蔽地线包在填充胶内。

7. 固定分支套①将三芯分开，尽量使三指套往下套至三叉根部，并从三叉根部依次向两端加热收缩，再和自粘性密封带，半重叠式绕包分支套端部和电缆外护套处4~5层。

②自粘性密封带绕包前，应先将带子拉长一倍左右。

8. 剥铜屏蔽层①由分支端量取20mm铜屏蔽层，其余剥除屏蔽层端面应平整、光滑，保留半导电层20mm并将半导电层处理成坡口形状。

②剥除时，绝不能损伤芯绝缘表面，对于残留在芯绝缘表面的半导电层，应用细砂布仔细打磨干净，用三氯乙烯清洗济，从下往上清洗干净。

9. 安装接线端子①按接线端子孔深加5mm，剥去线芯绝缘芯绝缘端部应削成450“铅笔头”状，用圆锉或钢丝刷清理端子内孔的污物和氧化膜后，即涂刷薄薄一层凡士林。

交联聚乙烯绝缘电缆热缩接头制作工艺首先，准备工作。

1.准备所需材料和工具，包括热缩套管、半导电屏蔽层、绝缘层、金属屏蔽层、绝缘套管、接地夹、绝缘套管剥离工具、热风枪等。

2.检查接头的规格和型号是否符合要求，并清洁各接口表面，以确保良好的接触。

3.检查热缩套管是否符合规定的尺寸，同时检查热缩套管和其他材料是否有损坏。

4.放置工作台，确保操作空间整洁。

接下来是接头制作的具体步骤。

1.节选电缆将待连接电缆两端剥皮，露出净铜导体，并对其进行清洁。

根据电缆规格和型号选择合适的热缩套管、绝缘套管和金属屏蔽层。

2.安装半导电屏蔽层在电缆净铜导体上涂抹一层半导电屏蔽层，确保其均匀覆盖导体表面，并与电缆外绝缘层颜色区分开。

3.安装绝缘层将绝缘层套在半导电层上，并确保绝缘层的长度达到要求，并覆盖半导电层。

4.安装金属屏蔽层将金属屏蔽层套在绝缘层上，确保金属屏蔽层的接地部分与接地夹紧密连接，并将金属屏蔽层固定。

5.安装热缩套管将热缩套管套在金属屏蔽层上，确保套管长度和型号符合要求，并用热风枪加热，使其完全缩紧，形成密封。

6.安装接地夹将接地夹套在金属屏蔽层的接地部分上，并将其与金属屏蔽层连接，以确保接地的可靠性。

7.安装绝缘套管在已经制作好的接头外套一层绝缘套管，以提高接头的机械强度和抗污闪击能力。

8.检查和测试完成接头制作后，对接头进行检查和测试，确保每个部分安装正确，并用测试仪器对接头进行电气测试，以验证接头的质量和安全性。

以上是交联聚乙烯绝缘电缆热缩接头的制作工艺，每个步骤都需要仔细操作，保证接头的质量和可靠性。

在制作过程中，还需要遵守安全操作规范，确保操作人员的人身安全。

同时，在使用接头时，还需要定期检查和维护，以确保其正常运行。

交联聚乙烯绝缘电缆热缩终端头制作1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。

2 施工准备2.1 设备及材料要求：2.1.1 所用设备及材料要符合电压等级及设计要求，并有产品合格证明。

2.1.2 主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。

辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。

2.2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。

2.3 作业条件：2.3.1 有较宽敞的操作场地，施工现场干净，并备有220V交流电源。

2.3.2 作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

2.3.3 高空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。

2.3.4 变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。

3 操作工艺厂家有操作工艺可按厂家操作工艺进行。

无工艺说明时，可按以下制作程序进行。

要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。

3.1 工艺流程：→→→→→→→→→3.2 设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。

3.3 电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。

3.4 剥除电缆护层（图2-23）：3.4.1 剥外护层：用卡子将电缆垂直固定。

从电缆端头量取750mm（户内头量取550mm），剥去外护套。

3.4.2 剥铠装：从外护层断口量取30mm铠装，用铅丝绑后，其余剥去。

3.4.3 剥内垫层：从铠装断口量取20mm内垫层，其余剥去。

然后，摘去填充物，分开芯线。

3.5 焊接地线（图2-24）：用编织铜线作电缆钢带及屏蔽引出接地线。

先将编织线拆开分成三份，重新编织分别绕各相，用电烙铁、焊锡焊接在屏蔽铜带上。

10（6）kV 交联聚乙烯绝缘电力电缆热缩中间接头制作施工工艺1范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV 交联聚乙烯绝缘电力电缆热缩中间接头制作。

2施工准备2.1设备及材料要求：2.1.1主要材料：电缆头附件及主要材料由生产厂家配套供应。

并有合格证及说明书。

其型号、规格、电压等级符合设计要求。

2.1.2辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。

2.2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电铬铁、电工刀、克丝钳、改锥、大瓷盘。

2.3 作业条件：2.3.1电缆敷设完毕，绝缘电阻测试合格。

2.3.2作业场所环境温度2.3.3施工现场要干净、宽敞、光线充足。

施工现场应备有220V 交流电源。

2.3.4 室外施工时，应搭设临时帐篷。

3操作工艺厂家有操作工艺可按厂家操作工艺进行。

无工艺说明时，可按以下制作程序进行：3.1 工艺流程：设备点件检查T剥除电缆护层T剥除铜屏蔽及半导电层T固定应力管T压接连接管T包绕半导带及填充胶T固定绝缘管T安装屏蔽及地线T固定护套T送电运行验收3.2设备点件检查。

开箱检查实物是否符合装箱单上的数量。

外观有无异常现象。

3.3剥除电缆护层（图2-28）：3.3.1调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的3.3.2 剥外护层及铠装：从中心标线开始在两根电缆上分别量取3.3.3剥内护层：从铠装断口量取3.3.4 锯芯线：对正芯线，在中心点处锯断。

3.4剥除屏蔽层及半导电层：自中心点向两端芯线各量300mm剥除屏蔽层，从屏蔽层断口各量取20mm半导电层，其余剥除。

彻底清除绝缘体表面的半导质。

3.5固定应力管：在中心两侧的各相上套入应力管，搭盖铜屏蔽层20mm,加热收缩固定。

套入管材，在电缆护层被剥除较长一边套入密封套、护套筒；护层被剥除较短一边套入密封套；每相芯线上套入内、外绝缘管、半导电管、铜。

加热收缩固定热缩材料时，应注意：3.5.2开始加热材料时，火焰要慢慢接近材料，在材料周围移动，均匀加热，并保持火焰朝着前进（收缩）方向预热材料。
