基本知识讲解：零序电流和零序保护原理零序电流与零序保护定义是什么呢？本文主要将为大家详细的讲解下零序电流和零序保护原理。

什么是零序电流在正常的三相三线电路中，三相电流的相量和等于零，即Ia+Ib+Ic=0。

如果在三相三线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流，即零序电流）。

三项电流的向量和不等于零，所产生的电流即为零序电流。

如何检测零序电流当存在零序电流时，电流互感器二次线圈中就有一个感应电流，此电流加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，若大于动作电流，则使灵敏继电器动作，作用于执行元件跳闸。

这里所接的互感器称为零序电流互感器。

零序电流的危害零序电流是由三相不平衡带来的，三相不平衡的危害非常多，下面列举两个三相不平衡的危害：1、增加变压器损耗假设变压器的三相损耗分别为：Qa=Ia2 R、Qb= Ib2 R、Qc =Ic2 R，式中Ia、Ib、Ic分别为变压器二次负荷相电流，R为变压器的相电阻。

则变压器的损耗表达式如下：Qa+Qb+Qc≥3√〔（Ia2 R）（Ib2 R）（Ic2 R）〕由此可知，变压器的在负荷不变的情况下，当Ia=Ib=Ic时，即三相负荷达到平衡时，变压器的损耗最小。

当存在零序电流时，三相负荷不平衡，增大变压器损耗。

而当不平衡严重时，变压器损耗过大，会加速变压器的老化甚至烧毁。

2、增加高压线路的损耗设高压线路每相的电流为I，其功率损耗为：ΔP1 = 3I2R，在最大不平衡时，高压对应相为1.5I，另外两相都为0.75 I，功率损耗为：ΔP2 = 2（0.75I）2R+（1.5I）2R = 3.375I2R =1.125（3I2R）即高压线路上电能损耗增加12.5%。

零序保护在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电气量（比如零序电流）构成保护接地短路的继电保护装置统称为零序保护。

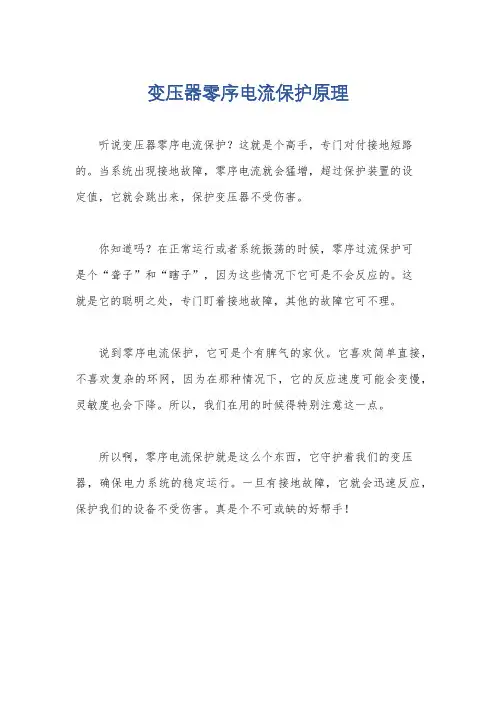

变压器零序电流保护原理
听说变压器零序电流保护？这就是个高手，专门对付接地短路的。

当系统出现接地故障，零序电流就会猛增，超过保护装置的设
定值，它就会跳出来，保护变压器不受伤害。

你知道吗？在正常运行或者系统振荡的时候，零序过流保护可
是个“聋子”和“瞎子”，因为这些情况下它可是不会反应的。

这
就是它的聪明之处，专门盯着接地故障，其他的故障它可不理。

说到零序电流保护，它可是个有脾气的家伙。

它喜欢简单直接，不喜欢复杂的环网，因为在那种情况下，它的反应速度可能会变慢，灵敏度也会下降。

所以，我们在用的时候得特别注意这一点。

所以啊，零序电流保护就是这么个东西，它守护着我们的变压器，确保电力系统的稳定运行。

一旦有接地故障，它就会迅速反应，保护我们的设备不受伤害。

真是个不可或缺的好帮手！。

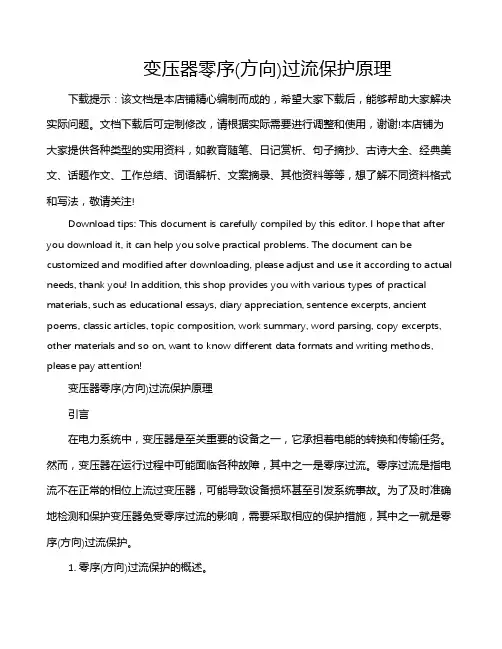

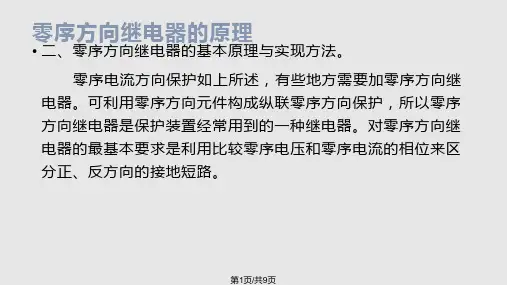

变压器零序(方向)过流保护原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!变压器零序(方向)过流保护原理引言在电力系统中，变压器是至关重要的设备之一，它承担着电能的转换和传输任务。

一、零序过流保护原理
零序过流保护是指当线路出现漏电时（漏电发生在互感器以下），穿过互感器的电流矢量和不再为零，互感器次级就会有输出电流，利用这个原理可以进行漏电保护。

发电机主保护简介
零序过流保护具体应用：可在三相线路上各装一个电流互感器(C.T)，利用这个C.T来检测三相的电流矢量和，即零序电流Io，IA+IB+IC=IO，当线路上所接的三相负荷完全平衡时，IO=0;当线路上所接的三相负荷不平衡，则IO=IN，此时的零序电流为不平衡电流IN;当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。

二、零序过流保护跳闸的原因
造成零序过流跳闸的最主要的原因就是三相负荷的不平衡造成的，当负荷小的时候，不会跳闸，负荷增大，零序分量也会加大，达到保护动作的整定值，零序保护就会动作。

还有隧道照明中，因为电缆线都是顺着墙壁铺设的，潮湿度大，因潮湿度不同，线路对地的电容性电流也不同，火线之间的电容性电流的不平衡也会加大零序的电流分量。

还有电线的绝缘老化绝缘性能有的好些，有的差些，这些差别也会导致零序分量的增加，你要特别注意照明等三相平衡配置，或者加大零序保护值。

三、零序过流保护跳闸怎么解决？
零序过流保护跳闸如何处理，具体得看用在什么设备上，电动机、
变压器、馈线上都有针对性的解决方案，具体情况要根据具体原因分析并加以解决。

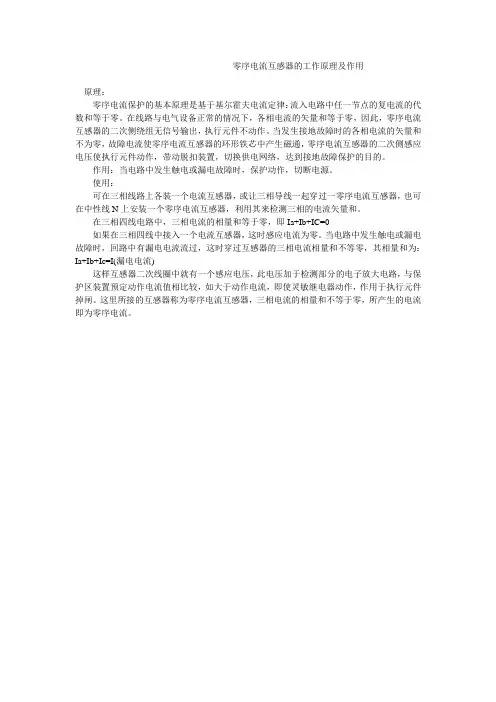

零序电流互感器的工作原理及作用
原理：
零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。

在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。

当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。

作用：当电路中发生触电或漏电故障时，保护动作，切断电源。

使用：
可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。

在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0
如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流)
这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

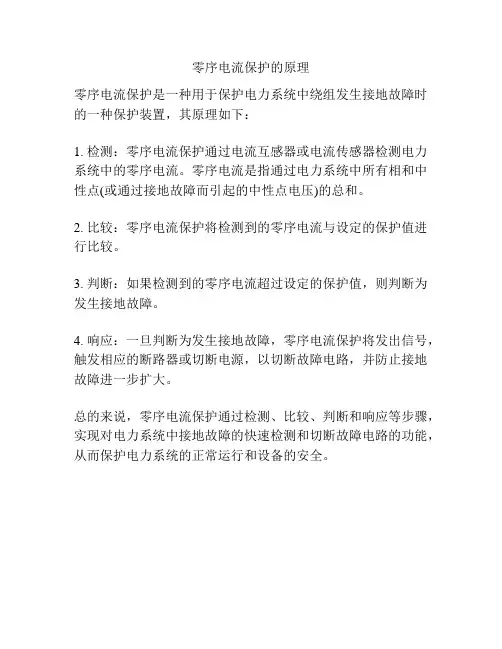

零序电流保护的原理
零序电流保护是一种用于保护电力系统中绕组发生接地故障时的一种保护装置，其原理如下：
1. 检测：零序电流保护通过电流互感器或电流传感器检测电力系统中的零序电流。

零序电流是指通过电力系统中所有相和中性点(或通过接地故障而引起的中性点电压)的总和。

2. 比较：零序电流保护将检测到的零序电流与设定的保护值进行比较。

3. 判断：如果检测到的零序电流超过设定的保护值，则判断为发生接地故障。

4. 响应：一旦判断为发生接地故障，零序电流保护将发出信号，触发相应的断路器或切断电源，以切断故障电路，并防止接地故障进一步扩大。

总的来说，零序电流保护通过检测、比较、判断和响应等步骤，实现对电力系统中接地故障的快速检测和切断故障电路的功能，从而保护电力系统的正常运行和设备的安全。

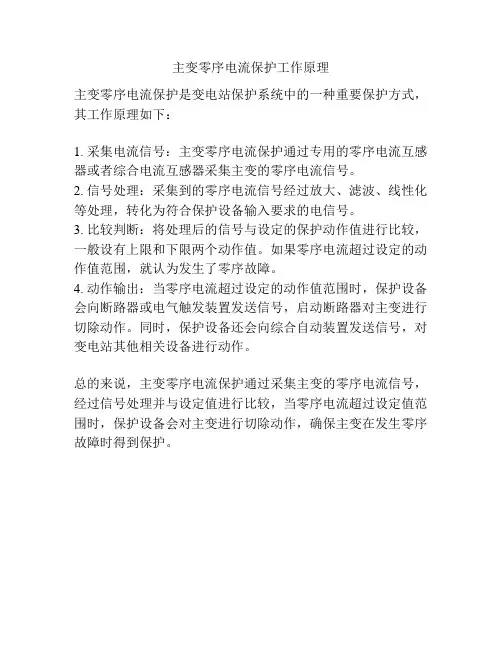

主变零序电流保护工作原理
主变零序电流保护是变电站保护系统中的一种重要保护方式，其工作原理如下：
1. 采集电流信号：主变零序电流保护通过专用的零序电流互感器或者综合电流互感器采集主变的零序电流信号。

2. 信号处理：采集到的零序电流信号经过放大、滤波、线性化等处理，转化为符合保护设备输入要求的电信号。

3. 比较判断：将处理后的信号与设定的保护动作值进行比较，一般设有上限和下限两个动作值。

如果零序电流超过设定的动作值范围，就认为发生了零序故障。

4. 动作输出：当零序电流超过设定的动作值范围时，保护设备会向断路器或电气触发装置发送信号，启动断路器对主变进行切除动作。

同时，保护设备还会向综合自动装置发送信号，对变电站其他相关设备进行动作。

总的来说，主变零序电流保护通过采集主变的零序电流信号，经过信号处理并与设定值进行比较，当零序电流超过设定值范围时，保护设备会对主变进行切除动作，确保主变在发生零序故障时得到保护。

零序保护原理
零序保护是电力系统中一项非常重要的保护措施，它主要用于保护电力系统中
的变压器、发电机、母线等设备，以及对接地故障的保护。

零序保护的原理是通过检测系统中的零序电流或零序电压，当系统中出现对地短路或其他故障时，可以及时地对故障进行切除，保护设备和系统的安全稳定运行。

首先，我们来看一下零序电流和零序电压的产生原因。

在电力系统中，当系统
中出现对地故障时，会导致系统中出现零序电流和零序电压。

这是因为对地故障会导致系统中的电流或电压不再平衡，从而产生了零序成分。

因此，通过检测系统中的零序电流和零序电压，可以及时地发现系统中的对地故障，从而实现对系统的保护。

其次，我们需要了解零序保护的工作原理。

零序保护主要是通过对系统中的零
序电流和零序电压进行检测，当检测到超过设定数值的零序电流或零序电压时，会启动保护动作，切除故障点，保护系统的安全运行。

同时，零序保护还可以与其他保护装置进行联锁，实现对系统的全面保护。

除此之外，零序保护还可以根据系统的特点进行不同的配置。

例如，对于变压器，可以采用零序电流保护和零序电压保护相结合的方式，以提高对系统的保护灵敏度和可靠性。

对于发电机，可以采用零序电流保护和零序差动保护相结合的方式，以实现对发电机的全面保护。

总的来说，零序保护是电力系统中一项非常重要的保护措施，它通过检测系统
中的零序电流和零序电压，实现对系统的全面保护。

在实际应用中，我们需要根据系统的特点进行合理的配置，以提高对系统的保护灵敏度和可靠性，保障设备和系统的安全稳定运行。

不对称运行和单相运行是零序电流产生的主要原因。

在三相四线制电路中，三相电流的向量和等于零，即Ia+Ib+Ic=0。

如果在三相三线制中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流向量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流，即零序电流）。

这样互感器二次线圈中就有一个感应电流，此电流加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，若大于动作电流，则使灵敏继电器动作，作用于执行元件跳闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

产生零序电流的两个条件：1、无论是纵向故障、横向故障，还是正常时和异常时的不对称，都有零序电压的产生；2、零序电流有通路。

零序电流的定义、影响及其保护原理三相电网中，正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

这三者的含义是：正序电流：A 相领先B 相120度，B 相领先C 相120度，C 相领先A 相120度。

负序电流：A 相落后B 相120度，B 相落后C 相120度，C 相落后A 相120度。

零序电流：ABC 三相相位相同，哪一相也不领先，也不落后。

只要是三相系统，就能分解出上述三个分量。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

对变压器的影响：（1）增加变压器的损耗。

正常情况下变压器运行电压基本不变，即空载损耗是一个恒量。

当三相负荷不平衡运行时，变压器的负荷损耗可看成三只单相变压器的负荷损耗之和，3超载过多，可能造成绕组和变压器油的过热。

绕组过热，绝缘老化加快；变压器油过热，引起油质劣化，迅速降低变压器的绝缘性能，减少变压器寿命（温度每升高8℃，使用年限将减少一半），甚至烧毁绕组。

电网的零序电流保护设计1. 介绍电网的零序电流保护的背景和意义电网是现代社会不可或缺的基础设施之一，它为人们提供了稳定可靠的电力供应。

然而，由于各种原因，如地线接地故障、设备绝缘损坏等，电网中可能会出现零序电流。

零序电流是指在三相不平衡或接地故障等情况下产生的不对称三相交流系统中的一种特殊类型的电流。

这种零序电流对于设备和系统来说是有害且可能危险的，因此需要进行保护设计。

2. 零序电流产生原因及特点2.1 零序电流产生原因在正常情况下，三相交流系统中各相之间是平衡分布负载和无故障情况下工作。

然而，在实际运行中，由于各种原因导致了不平衡负载和接地故障等问题。

这些问题会导致系统出现不对称性和非线性负载，从而产生了零序电流。

2.2 零序电流特点与正常工作状态下的三相交流系统相比，零序电流具有以下特点：（1）幅值较小：零序电流通常比正常工作状态下的电流幅值小很多，通常只占正常工作电流的几个百分比。

（2）频率较低：零序电流的频率通常是50Hz或60Hz，与正常工作状态下的系统频率相同。

（3）非对称性：零序电流在三相系统中是非对称分布的，即三相之间的幅值和相位存在差异。

3. 零序电流保护设计方法3.1 零序电流保护原理零序电流保护设计的目标是在出现故障时及时检测和隔离故障点，从而保护设备和系统不受损害。

一般情况下，零序电流保护设计采用了以下原理：（1）差动保护原理：通过比较输入端和输出端之间的差动信号来检测故障。

当输出端出现故障时，输入端和输出端之间会产生差动信号，从而触发保护装置。

（2）阻抗保护原理：通过测量输入端和输出端之间的阻抗来检测故障。

当输出端出现故障时，输入端和输出端之间会产生阻抗变化，从而触发保护装置。

3.2 零序电流保护装置为了实现零序电流保护设计，需要使用专门的零序电流保护装置。

这些装置通常包括以下组成部分：（1）零序电流检测器：用于检测系统中的零序电流，并将检测到的信号传递给保护装置。

（2）保护装置：根据接收到的信号，判断是否存在故障，并采取相应的措施，如切断故障点。

两段式零序定时限电流保护的原理
两段式零序定时限电流保护的原理是基于零序电流的特性和定时限电流保护的工作方式来实现的。

在正常运行情况下，系统中的零序电流分量非常小，几乎接近于零。

但当系统中出现接地故障时，由于接地电流的存在，系统中的零序电流分量会显著增加。

两段式零序定时限电流保护利用这一特点，通过检测系统中的零序电流分量来判断是否发生了接地故障。

当检测到零序电流超过一定阈值时，保护装置会启动定时限电流保护。

定时限电流保护是一种电流保护方式，它通过设置一定的时间延迟来避免暂态过程中的误动作。

当故障电流持续时间超过设定的时间延迟时，保护装置会跳闸切断故障电路。

在两段式零序定时限电流保护中，通常设置两个不同的定值和时间延迟，形成两个保护段。

第一段定值较低，时间延迟较短，主要用于快速切除系统中的接地故障；第二段定值较高，时间延迟较长，主要用于后备保护，以防止第一段保护未能及时动作或其他异常情况导致的故障扩大。

这种两段式保护的设置可以在一定程度上提高保护的可靠性和选择性，确保系统在发生接地故障时能够及时切除故障部分，维持系统的稳定运行。

变压器零序电流保护工作原理。

对大电流接地系统中的变压器装设的接地零序电流保护，作为变压器主保护的后备保护及相邻元件接地短路的后备保护。

如图所示正常情况下,3Io = 0，TA中没有电流通过，零序电流保护不动作发生接地短路时出现零序电流,当它大于保护的动作电流时，电流继电器KA动作,经KT延时后，跳开变压器两侧断路器.零序电流保护的动作电流，应大于该侧出线零序电流保护后备段的动作电流。

保护的动作时限也要比后者大一个Δt。

变压器零序电流保护原理接线图。
