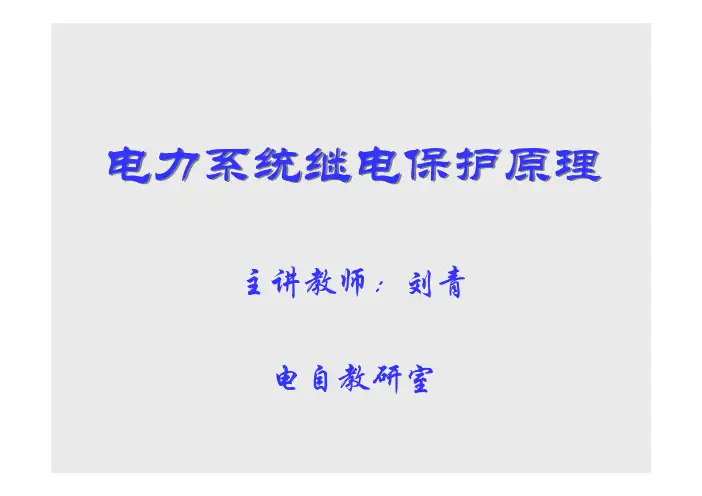

电力系统继电保护原理主讲教师：刘青电自教研室第二章电网的电流保护2.3中性点直接接地电网中接地短路的零序电流及方向保护主要内容•一、零序分量的特点•二、零序电压、电流滤过器•三、多段式零序电流保护•四、方向性零序电流保护•五、对零序电流保护的评价当系统中主变压器中性点直接接地时310≤X X /中性点直接接地的电网又称大接地电流系统110kV 及以上电网-中性点直接接地60kV 及以下电网--中性点不接地或不直接接地一、零序分量的特点B 零序电压：故障点零序电压最高，离故障点越远，零序电压越低，变压器中性点A U零序电流与变压器中性点接地的多少和位置与线路及中性点接地变压器的零序B零序功率分布：短路点零序功率最大；方向：对于发生故障的线路，两端的零B 4.零序电压与电流的相位关系I &=00k 正方向故障：二、零序电压、电流滤过器三、多段式零序电流保护I3（一）零序电流I段保护整定值应选取（1）和（2）中较大者。
原则（2）所得定值一般较大，保护范围缩小，灵敏度降低，此时可考虑使Ⅰ段带一小的延时（0.1s）躲开不同时合闸时间。
灵敏性：要求最小保护范围≥（15%～20%）lunb.maxIIIrel III setIK I=¾躲下级线路出口三相短路时流过保护装置的最大不平衡电流I unb.maxk.maxer st np unb.max I K K K I =式中¾与下级线路零序III 段保护在灵敏度上配合0.bminIII set1III rel III set2/K IK I=（三）零序电流III 段保护零序过电流保护的时限特性在同一线路上的零序过电流保护与相间短路的过电流保护相四、方向性零序电流保护整流型和晶体管型零序功率方向继电器U&静态功率方向继电器U ,I&&优点：1.零序过电流保护的灵敏度高2.受系统运行方式的影响要小3.不受系统振荡和过负荷的影响4.方向性零序电流保护没有电压死区5.简单、可靠缺点：1.对短线路或运行方式变化很大时，保护往往不能满足要求2.单相重合闸的过程中可能误动3.当采用自耦变压器联系两个不同电压等级的电网时，将使保护的整定配合复杂化，且将增大第III段保护的动作时间2.4 中性点非直接接地系统中的零序电流保护1、对保护的要求中性点非直接接地系统(小接地电流系统)¾中性点不接地¾中性点经消弧线圈接地¾中性点经电阻接地在小接地电流系统中发生单相接地时，一般都允许再继续运行1～2个小时)要求保护能选出接地线路并及时发出信号)对人身和设备的安全有危险时，应动作于跳闸。
