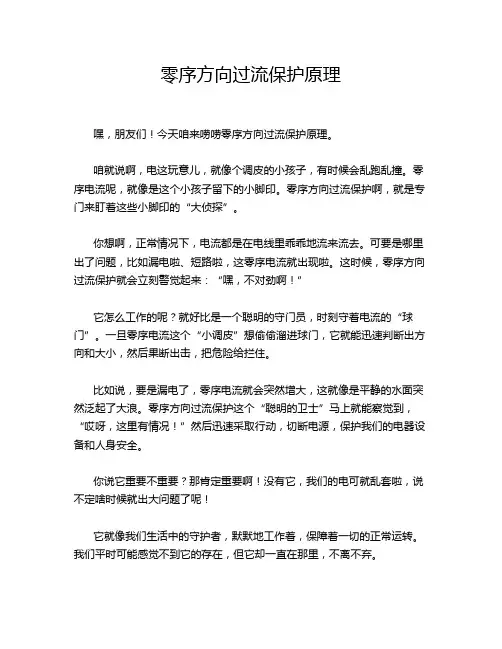

零序方向过流保护原理嘿，朋友们！今天咱来唠唠零序方向过流保护原理。
咱就说啊，电这玩意儿，就像个调皮的小孩子，有时候会乱跑乱撞。
零序电流呢，就像是这个小孩子留下的小脚印。
零序方向过流保护啊，就是专门来盯着这些小脚印的“大侦探”。
你想啊，正常情况下，电流都是在电线里乖乖地流来流去。
可要是哪里出了问题，比如漏电啦、短路啦，这零序电流就出现啦。
这时候，零序方向过流保护就会立刻警觉起来：“嘿，不对劲啊！”它怎么工作的呢？就好比是一个聪明的守门员，时刻守着电流的“球门”。
一旦零序电流这个“小调皮”想偷偷溜进球门，它就能迅速判断出方向和大小，然后果断出击，把危险给拦住。
比如说，要是漏电了，零序电流就会突然增大，这就像是平静的水面突然泛起了大浪。
零序方向过流保护这个“聪明的卫士”马上就能察觉到，“哎呀，这里有情况！”然后迅速采取行动，切断电源，保护我们的电器设备和人身安全。
你说它重要不重要？那肯定重要啊！没有它，我们的电可就乱套啦，说不定啥时候就出大问题了呢！它就像我们生活中的守护者，默默地工作着，保障着一切的正常运转。
我们平时可能感觉不到它的存在，但它却一直在那里，不离不弃。
你再想想，要是没有零序方向过流保护，那得多可怕呀！电器可能会随时坏掉，甚至还可能引发火灾啥的。
这可不是开玩笑的呀！所以说啊，零序方向过流保护原理虽然听起来有点复杂，但它真的是太重要啦！我们得好好感谢它为我们的生活保驾护航呢！咱就这么说吧，这零序方向过流保护原理就像是一把保护伞，为我们遮风挡雨，让我们能安心地享受电带来的便利。
它虽然不声不响，但却有着巨大的力量，是不是很神奇？总之啊，可别小瞧了这零序方向过流保护原理，它可是我们生活中不可或缺的一部分呢！。

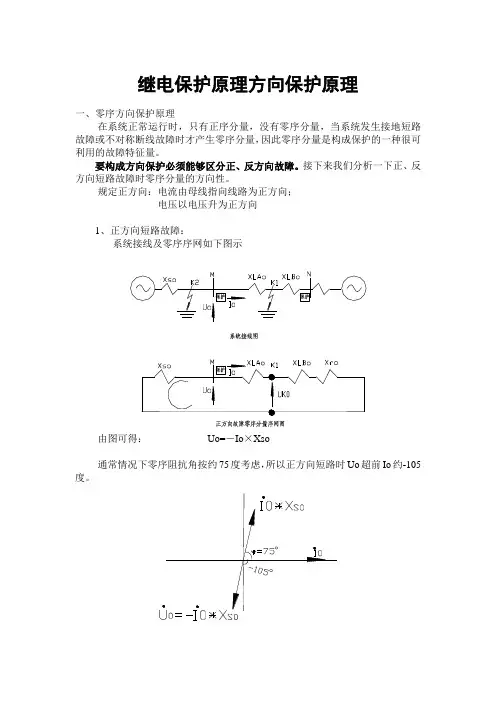

继电保护原理方向保护原理一、零序方向保护原理在系统正常运行时，只有正序分量，没有零序分量，当系统发生接地短路故障或不对称断线故障时才产生零序分量，因此零序分量是构成保护的一种很可利用的故障特征量。
要构成方向保护必须能够区分正、反方向故障。
接下来我们分析一下正、反方向短路故障时零序分量的方向性。
规定正方向：电流由母线指向线路为正方向；电压以电压升为正方向1、正方向短路故障：系统接线及零序序网如下图示由图可得：Uo=－Io×Xso通常情况下零序阻抗角按约75度考虑，所以正方向短路时Uo超前Io约-105度。
2、反方向短路故障：零序序网如下图示由图可得：Uo=Io×(Xlo+Xro)通常情况下零序阻抗角按约75度考虑，所以反方向短路时Uo超前Io约75度。
分析序网要切记一点，在计算某点电压时要由高电位点经过无电源端至低电位点构成回路，如果从电源端计算，则等于电源电压加（或减）两点间压降，而电源电压很可能也是一个未知数。
对于零序网络来说，短路点电压最高，可以看成是零序回路的电源。
由分析可以看出：在特定的正方向下，零序分量具有明确的方向性。
根据上述推导，如果要构成一个零序方向继电器，使它在正方向短路时动作，反方向短路时不动，则该继电器的最大动作灵敏角应为Uo超前Io约-105度。
据此我们可以画出零序方向继电器的动作特性图：由动作特性可得动作方程：165o≤arg3U O/3I O≤－15o当我们知道动作特性及动作方程后，就可以构成继电器。
二、负序方向保护原理同样在系统正常运行时，也没有负序分量，当系统发生不对称短路故障或不对称断线故障时才产生负序分量，因此负序分量也是构成保护的一种很可利用的故障特征量。
接下来我们看一下系统正、反方向短路故障时负序序网图：由图可得：正方向短路U2=－I2×Xs2反方向短路U2=I2×(Xl2+Xr2)通常情况下负序阻抗角按约75度考虑，所以正方向短路时U2超前I2约-105度。
正序、负序、零序电流的关系及保护对称分量法零序、正序、负序的理解与计算1、求零序分量：把三个向量相加求和。
即A相不动，B相的原点平移到A相的顶端箭头处。
注意B相只是平移不能转动。
同方法把C相的平移到B相的顶端。
此时作A相原点到C相顶端的向量些时是箭头对箭头这个向量就是三相向量之和。
最后取此向量幅值的三分一。
这就是零序分量的幅值方向与此向量是一样的。
2、求正序分量：对原来三相向量图先作下面的处理，A相的不动B相逆时针转120度C相顺时针转120度因此得到新的向量图。
按上述方法把此向量图三相相加及取三分一这就得到正序的A相用A相向量的幅值按相差120度的方法分别画出B、C 两相。
这就得出了正序分量。
3、求负序分量注意原向量图的处理方法与求正序时不一样。
A相的不动B相顺时针转120度C相逆时针转120度因此得到新的向量图。
下面的方法就与正序时一样了。
对电机回路来说是三相三线线制Ia+Ib+Ic=0三相不对称时也成立。
当Ia+Ib+Ic≠0时必有一相接地对地有有漏电流对三相四线制则为Ia+Ib+Ic+Io=0成立只要无漏电三相不对称时也成立因此零序电流通常作为漏电故障判断的参数。
负序电流则不同其主要应用于三相三线的电机回路在没有漏电的情况下即Ia+Ib+Ic=0三相不对称时也会产生负序电流负序电流常作为电机故障判断注意了Ia+Ib+Ic=0与三相对称不是一回事Ia+Ib+Ic=0时三相仍可能不对称。
注意了三相不平衡与零序电流不可混淆呀三相不平衡时不一定会有零序电流的同样有零序电流时三相仍可能为对称的。
这句话对吗?前面好几位把两者混淆了吧正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时把三相的不对称分量分解成对称分量正、负序及同向的零序分量。
只要是三相系统一般针对三相三线制的电机回路就能分解出上述三个分量有点象力的合成与分解但很多情况下某个分量的数值为零。
对于理想的电力系统由于三相对称因此负序和零序分量的数值都为零。
线路零序方向电流保护原理线路零序方向电流保护是一种用于保护电力系统中的电力线路的重要保护装置，主要用于检测并保护线路的零序故障。
在电力系统中，零序故障是指线路上出现了对地短路或线路与地之间存在接地故障，这会导致线路电流中出现非零序成分。
为了提高电力系统的可靠性和稳定性，就需要对线路的零序电流进行准确地检测和保护。
线路零序方向电流保护主要基于配电线路中的零序电流的方向差异来实现。
一般来说，正常情况下线路上的零序电流是相互抵消的，即电流从供电侧流向负载侧，然后再经过负载返回到供电侧。
但是一旦出现了零序故障，例如线路发生了对地短路，那么线路上的零序电流将无法达到平衡状态，即存在了电流的不对称性。
线路零序方向电流保护的原理基于对线路上电流方向的检测。
实际上，电力线路上的电流都是交流电流，其方向会随着时间变化。
因此，线路零序方向电流保护装置利用线路上电流的变化特点，通过检测线路上电流的角度和变化率，来判断线路上是否存在零序故障。
具体来说，线路零序方向电流保护装置一般采用微处理器作为中央处理单元，通过电流传感器来监测线路上的电流。
当线路存在零序故障时，线路上的电流会出现不对称的情况，即线路上的电流相位和振幅会发生变化。
通过对电流的采样和处理，线路零序方向电流保护装置能够判断线路上电流的方向是否正常。
一般来说，线路零序方向电流保护装置会将电流的相位角转换成数字信号，并进行比较和判断。
当线路上电流的相位角偏离一定的范围时，线路零序方向电流保护装置会发出报警信号，并进行相应的保护动作，例如切断或隔离故障线路。
线路零序方向电流保护装置的设计和配置需要考虑诸多因素，例如线路的类型和电流的变化范围等。
同时，为了提高保护的精度和可靠性，一般会采用多种保护元件和技术，并配合其他保护装置一起使用，例如过电流保护、重合闸保护等。
总之，线路零序方向电流保护是一种重要的电力系统保护装置，通过对线路上电流方向的检测，可以判断线路是否存在零序故障，并采取相应的保护措施。
