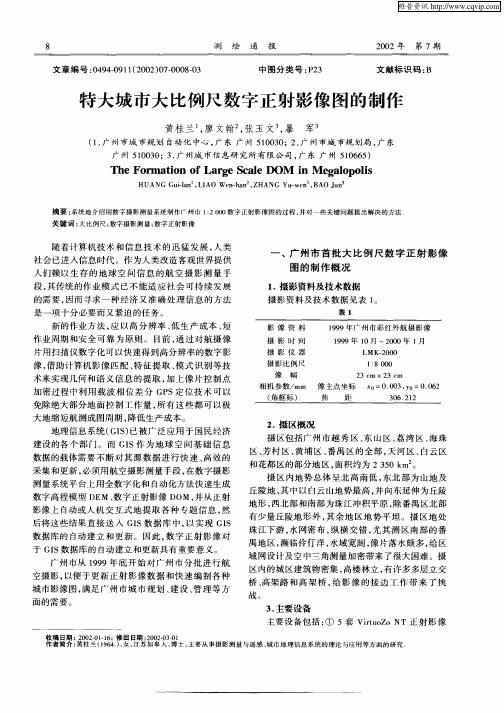

浅谈城市大比例尺数字正射影像图的制作技术

大比例尺数字正射影像图的制作方法和技巧
储美华
【期刊名称】《测绘技术装备》
【年(卷),期】2002(004)001
【摘要】数字正射影像图较数字线化图更为形象直观、明了地反映地形、地物和
地貌特征的特征要素，在城乡规划、工程设计、土地管理、房地产开发等领域有着广泛的应用前景，可为国土资源管理、城乡规划、基础设施和工程建设提供科学的技术依据，也是实现数字国土规划，建设数字城市的基础数据。

本文根据笔者对美国Groton项目、美国数字国土项目、重庆市和天津市数字正射影像图的制作经验，总结了利用全数字摄影测量系统，通过人工采集DTM数据制作数字正射影像图的方法和技巧，以及制作过程中经常遇到的一些问题及解决办法。

【总页数】3页(P14-16)
【作者】储美华
【作者单位】中煤航测遥感局测绘工程院,710054
【正文语种】中文
【中图分类】P231.5
【相关文献】
1.浅谈城市大比例尺数字正射影像图的制作技术 [J], 陈玲;丁亚杰;钱正伟
2.大比例尺数字正射影像图的制作方法及应用方向研究 [J], 李锦业;苏莹
3.浅析大比例尺真彩色数字正射影像图制作 [J], 蔚海玲;;
4.城市大比例尺数字正射影像图制作技术浅析 [J], 李琪;陈春华;孙莉
5.大比例尺真彩色数字正射影像图的制作技术及其在日本ANJYO市项目中的应用[J], 洪亮;杨华先;陈清平;朱惠琳
因版权原因，仅展示原文概要，查看原文内容请购买。

关于数字正射影像图(DOM)的制作的探讨摘要：本文首先简要论述了数字正射影像图的基本原理、优点，继而概述了正射影像图的制作，最后分析了正射影像图对于测绘生产的作用，希望能给测绘工作提供一定的参考。

关键词：DOM；DEM；影像纠正；影像镶嵌1.引言数字正射影像图(DOM，Digital Orthophoto Map)是对航空(或航天)片的像素进行数字微分纠正和镶嵌，按一定图幅范围裁剪生成的数字正射影像集。

其兼具有地图几何精度和影像特征的图像。

DOM具有精度高、信息丰富、直观逼真、获取快捷等优点，可作为地图分析背景控制信息，并可由其提取自然资源和社会经济发展的历史信息或最新信息，为国土资源调查、灾害防治和国民经济建设规划等、提供可靠依据；再者可以利用它进行地图的修测更新，在测绘生产方面越来越发挥了重要的作用。

根据航空数字影像，在全数字摄影测量系统上利用摄影测量生成的DEM，制作数字正射影像图(DOM)，满足社会的各种需要或根据数字正射影像图实现GIS数据库的建立和更新及其所依据的数字高程模型可以成为构建空间数据框架的重要组成基础。

2.基本原理和优点数字正射影像图制作原理，广义地说就是对不同分辨率、不同光谱分辨率和不同时相的多源遥感数据和图像，投影到需要的地理坐标系或者说进行图像的几何处理。

因此，正射影像图制作图像的几何处理是遥感信息处理过程中的一个重要环节。

随着遥感技术的发展，对于多尺度的遥感数据，进行多源遥感信息的表示、融合及混合像元的分解和影像间的几何配准处理方法方面都有许多理论、方法的提出。

正射影像图的的优点：1.数字化数据用户可按需要对比例尺进行任意调整、输出，也可以对分辨率及数据量进行调整，直接为城市规划，土地管理等部门及GIS用户服务，同时便于数据传输、共享和制版印刷。

2.信息丰富正射影像图信息量大，地物直观，层次丰富，色彩准确，易于判读。

3.提供专业信息正射影像图同时还具有遥感专业信息，通过计算机图像处理可进行各种专业信息的提取、统计与分析。

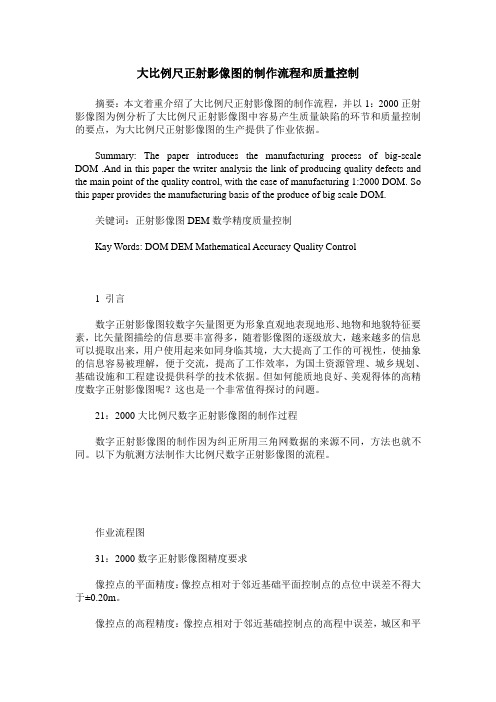

大比例尺正射影像图的制作流程和质量控制摘要：本文着重介绍了大比例尺正射影像图的制作流程，并以1：2000正射影像图为例分析了大比例尺正射影像图中容易产生质量缺陷的环节和质量控制的要点，为大比例尺正射影像图的生产提供了作业依据。

Summary: The paper introduces the manufacturing process of big-scale DOM .And in this paper the writer analysis the link of producing quality defects and the main point of the quality control, with the case of manufacturing 1:2000 DOM. So this paper provides the manufacturing basis of the produce of big scale DOM.关键词：正射影像图DEM数学精度质量控制Kay Words: DOM DEM Mathematical Accuracy Quality Control1 引言数字正射影像图较数字矢量图更为形象直观地表现地形、地物和地貌特征要素，比矢量图描绘的信息要丰富得多，随着影像图的逐级放大，越来越多的信息可以提取出来，用户使用起来如同身临其境，大大提高了工作的可视性，使抽象的信息容易被理解，便于交流，提高了工作效率，为国土资源管理、城乡规划、基础设施和工程建设提供科学的技术依据。

但如何能质地良好、美观得体的高精度数字正射影像图呢？这也是一个非常值得探讨的问题。

21：2000大比例尺数字正射影像图的制作过程数字正射影像图的制作因为纠正所用三角网数据的来源不同，方法也就不同。

以下为航测方法制作大比例尺数字正射影像图的流程。

作业流程图31：2000数字正射影像图精度要求像控点的平面精度：像控点相对于邻近基础平面控制点的点位中误差不得大于±0.20m。

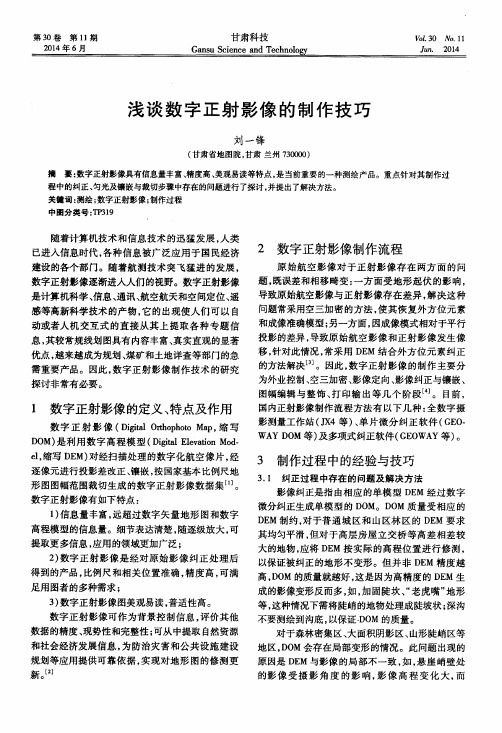

数字正射影像图的制作方法浅析一、引言DOM即数字正射影像图，被广泛的应用在很多的行业和部门中，主要是因为DOM比较便于管理、可以直接的被计算机所使用、其中的数据信息比较丰富等等优点，都具有非常便民的特性，其生产周期也比较短，具有非常良好的可判读性和可测量性，这些优点都是DOM广泛的应用的原因。

而且随着城市的发展建设的需要，人们的生活水平和素质也在不断的特高，DOM的用户越来越多，所以对于DOM的质量的要求也在不断的提高。

本文主要是针对DOM的制作方法和其质量的控制制作进行一个介绍。

二、DOM的制作方法DOM的中文名字是数字正射影像图，DOM是同时具有几何精度和影像特征的，其主要是利用DEM或者是TIN模型，把经过了扫描处理之后的数字化的航空的相片或者是遥感影像进行微分纠正和辐射改正，并且需要在一定的范围之内进行镶嵌。

DOM具有非常丰富的数据信息，其广泛的应用在各个部门，其中有测绘、气象、国土和矿产等部门中。

我们使用JX4CDPS这种全数字摄影测量系统既可以制作DEM又可以制作DOM，不仅如此，还可以用特征线构TIN制作DOM。

在制作DOM的时候，要想将DOM制作好就必须要将DEM和TIN这两者的质量把握好，DOM的平面位置需要和DEM处于同一个高点才行，在实际的操作过程中，DEM之间的间隔是不可能完全的等同的，在正射影像的分解力的影响之下，DEM之间总会出现变形的情况。

在利用特征线构TIN的时候，需要用内插计算出每一个像元的高程值，而且只有测过特征线的地方的正射影像才是绝对的正确的。

我们利用TIN所制作出的正射影像的变形比较的小，所运用的内插计算的高程值的数学精度也比较的高。

但是其在操作的过程中需要测量大量的特征线，如果不对这些特征线进行测量的话，就会出现精度不高的情况，所以其在操作的过程中的工作量是非常的大的。

实际的生产过程中，在保证数学精度的前提条件之下，我们为了能够更好的将线画和正射影像相结合，我们可以利用等高线，比如说山地、高山地这些等高线，为了防止影响变花只能选计曲线。

大比例尺真彩色数字正射影像图生产要点王龙波梅树红（广西基础地理信息中心 530023）一、基本概念：真彩色数字正射影像图是利用真彩色航片，通过数字摄影测量的原理及方法，对航片进行控制、定向、纠正生成的影像图。

大比例尺真彩色数字正射影像图具有精度高、信息丰富、直观真实等优点。

可作为背景控制信息，评价其它数据的精度、现势性和完整性；可从中提取自然资源和社会经济发展信息，为防治灾害和公共设施建设规划等应用提供可靠依据；还可提取现势信息，实现对地形图的修测更新。

二、真彩色数字正射影像图生产要点：1、航摄设计：航摄是航测成图的第一道工序，它为后面的工作提供的主要成果是航摄底片和一系列的技术参数。

在后续的航测内、外业的生产中，航摄底片是航测成图的原始资料，航摄技术参数是内业加密和测图的起始数据。

大比例尺真彩色数字正射影像图生产中对航摄的要求也必须按《航空摄影规范》，尤其注意以下几个方面：＊摄影比例尺与航摄仪焦距：用于空中导航和成果质量检验的航摄用的地形图，必须选用本摄区最新出版能够反映摄区地物地貌基本景观的国家基本比例尺地形图。

其与航摄比例尺和成图比例尺的倍率关系，对于大、中比例尺测图而言，一般可在1：（3-4）：（5-10）范围内选择。

例如：成图比例尺航摄比例尺 1：500、1：3000-3500、1：1000、1：4000、1：2000、1：8000 航摄仪焦距f与摄影比例尺m 及航高H之间的关系为 H = m*f。

在做城市大比例尺正射影象图时，为减少投影差，尽量选用长焦距镜头（焦距为210mm或者304mm）。

＊胶卷的选型：选择恰当的航摄软片也是确保摄影质量的重要因素。

航摄设计应根据摄区的地理位置、摄影季节、地面照度、景物反差和光谱特性等因素，正确选择反差系数、感光度、曝光宽容度和色感性能与摄区具体情况相适应的航摄软片。

就目前国产航摄软片而言，虽然还存在一些不容忽视的问题，但只要做到选择正确、使用得当、精心作业，其基本性能还是可以满足测图航摄要求的。

数字正射影像图的制作技术及应用数字正射影像图是航空航天遥感、计算机科学等高新技术发展的产物，可自动或人机交互式地从其中提取各种专题信息，并直接进入GIS 数据库以实现其自动建立与更新。

本文通过实例阐述数字正射影像图的制作技术及应用原理。

标签：数字正射影像航片数字正射影像图简称DOM，是利用航摄底片扫描数据，采用全数字摄影测量系统，利用数字高程摸型DEM，逐单片数字微分纠正影像处理、数字镶嵌及接边检查，生成DOM数据文件，以特有的数字影像景观直观展现各种地表特征.该图数字信息量丰富，比例尺和相关位置准确，精度高，图面美观易读，能满足用图者多种需求，应用领域广泛，具有快速更新特点。

1数字正射影像图制作基本原理近代航空、航天遥感技术中许多新的传感器出现，产生了不同于框幅式航摄像片的影像，使原有光学纠正仪器难以适应这些影像的纠正任务。

随电子计算机和图像处理技术发展，使用数字影像处理技术，不仅便于影像增强、改变反差等，且可灵活地应用到影像几何变换中。

因此形成了数字微分纠正技术，为制作数字正射影像图奠定基础。

1.1数字微分纠正据有关参数与数字地面模型，利用相应构像方程式，或按一定数字模型用控制点解算，从原始非正射数字影像获取正射影像，此过程是将影像化为很多微小区域逐一进行，且使用的是数字式处理，这叫做数字微分纠正。

其基本任务是实现原始图像和纠正后图像这两个图像间几何变换。

用很多小区域作为纠正单元，利用该纠正单元地面实际高程控制纠正元素，从而实现从中心投影到正射投影变换。

1.2影像镶嵌影像纠正过程中地面控制点精度或纠正方法本身有局限性，可造成同一地面特征在相邻影像上有几何错开现象；传感器成像时间、地面形状、太阳高度角及大气环境等因素影响，可使相邻影像出现不同幅射特征等情况。

因此镶嵌必须要消除相邻影像几何错开和幅射特征上的差异，以实现影像无缝拼接，使影像色彩平衡、接边区域影像匹配、影像镶嵌等技术。

2数字正射影图制作2012年我们采用全数字摄影测量系统设备，完成了甘肃河西某地测区1：10000黑白数字正射影像图420幅。

浅谈数字正射影像图的制作与应用摘要：数字影像图是近几年发展起来的新兴地图之一，结合了传统线划地图与正射影像的优点，将清晰直观的正射影像与准确标注的地图有机地结合在一起。

本文就数字正射影像图的制作与应用前景进行了分析和论述。

关键词：数字正射；影像图；制作；应用前言当前地理信息系统的发展已经进入了复合型、专业化和实用性阶段，传统单一的地理信息生产模型已满足不了社会的发展和需求，从而要求我们提供更加及时准确、高精度、复合型的基础地理信息数据。

目前，我国各省、直辖市已经或正在建立多种比例尺的基础地理信息数据库，并以此作为省级基础地理信息系统的核心和基础，然后对其数据进行进一步的产品化加工和更深层次的、更广泛的、综合性开发，制作出满足国民经济各行业、各部门需要的数字或模拟地图产品。

数字影像地形图是基础地理信息数据库中相关数据间、或与专题数据进行进一步开发而生成的数字测绘产品。

它开发利用较早，在测绘产品中应用也较为广泛。

目前，笔者单位与温州市勘察测绘研究院合作，已编制完成了温州市龙湾城市中心区71平方公里的数字影像图。

本文以数字影像地形图的数据采集和应用为例，分析和阐述了地理信息系统中复合型数字产品的开发应用。

一、数字影像地形图的形成获取数字正射影像图和数字线划图的图形数据后，把二者进行叠加，形成数字影像地形图。

在叠加的过程中，容易引起不同数据源同名地物的位置偏差，一般以现势性、精度、需突出的数据形式（影像/矢量/专题数据）为依据，以某一种数据为准调整其他数据，使之准确叠加；也可根据用户需要选取数字线划图中不同的分层要素进行叠加。

初步形成的数字影像地形图应进行数据编辑、图廓整饰以及检查和修改，最终形成所需的数字影像地形图数据和图形成果。

二、DOM的制作原理所谓数字正射影像的制作就是利用数字高程模型对扫描处理的数字化的航空像片或遥感影像,经过逐像元进行处理,再按影像镶嵌,根据图幅范围剪裁生成的影像数据。

使用数字影像处理技术，不仅便于影像增强、改变反差等，而且可以非常灵活地应用到影像的几何变换中，形成数字微分纠正技术。

大比例尺真彩色数字正射影像图生产要点王龙波梅树红（广西基础地理信息中心 530023）一、基本概念：真彩色数字正射影像图是利用真彩色航片，通过数字摄影测量的原理及方法，对航片进行控制、定向、纠正生成的影像图。

大比例尺真彩色数字正射影像图具有精度高、信息丰富、直观真实等优点。

可作为背景控制信息，评价其它数据的精度、现势性和完整性；可从中提取自然资源和社会经济发展信息，为防治灾害和公共设施建设规划等应用提供可靠依据；还可提取现势信息，实现对地形图的修测更新。

二、真彩色数字正射影像图生产要点：1、航摄设计：航摄是航测成图的第一道工序，它为后面的工作提供的主要成果是航摄底片和一系列的技术参数。

在后续的航测内、外业的生产中，航摄底片是航测成图的原始资料，航摄技术参数是内业加密和测图的起始数据。

大比例尺真彩色数字正射影像图生产中对航摄的要求也必须按《航空摄影规范》，尤其注意以下几个方面：＊摄影比例尺与航摄仪焦距：用于空中导航和成果质量检验的航摄用的地形图，必须选用本摄区最新出版能够反映摄区地物地貌基本景观的国家基本比例尺地形图。

其与航摄比例尺和成图比例尺的倍率关系，对于大、中比例尺测图而言，一般可在1：（3-4）：（5-10）范围内选择。

例如：成图比例尺航摄比例尺 1：500、1：3000-3500、1：1000、1：4000、1：2000、1：8000 航摄仪焦距f与摄影比例尺m 及航高H之间的关系为 H = m*f。

在做城市大比例尺正射影象图时，为减少投影差，尽量选用长焦距镜头（焦距为210mm或者304mm）。

＊胶卷的选型：选择恰当的航摄软片也是确保摄影质量的重要因素。

航摄设计应根据摄区的地理位置、摄影季节、地面照度、景物反差和光谱特性等因素，正确选择反差系数、感光度、曝光宽容度和色感性能与摄区具体情况相适应的航摄软片。

就目前国产航摄软片而言，虽然还存在一些不容忽视的问题，但只要做到选择正确、使用得当、精心作业，其基本性能还是可以满足测图航摄要求的。
