数字正射影像图制作方法的研究

数字正射影像图的制作摘要：文章论述了基于数码航片的数字正射影像图（DOM）生产流程，通过试验，研究航空数码影像（UCD、UCX、DMC）处理工艺、实施方案及成果精度，总结技术流程；从而形成了较成熟的基于航空数码影像的生产方式和工艺流程。

关键词：航空数码影像；数字正射影像；空三加密；DOMAbstract: the article discusses the digital navigation based on the number of projective is like figure (DOM) production processes, and through the test, the aviation digital imaging (UCD, UCX, DMC) process, implementation plan and precision achievements, summarizes the technology process; Thus formed a more mature based on aviation digital imaging mode of production and process flow.Keywords: aviation digital imaging; Numbers are projective like; Empty three encryption; DOM本文研究的内容与意义航空数码摄影和胶片摄影相比，省去了冲洗过程，大大提高了生产效率和降低了生产成本，航空数码摄影照片为真彩色、而且分辨率特别高，将慢慢取代胶片摄影。

本文主要论述数码航片的数字正射影像图的生产流程，以杭州、永嘉测区为实验对象，了解数码航片的空三加密过程，并得出精度符合规范要求，可以实现数码航摄的规模化生产。

通过对目前航空摄影测量生产软件的升级换代及生产技术工艺的革新，达到胶片航摄生产向数码航摄生产的基本转换。

正射影像图的制作方法与应用研究作者：孙海晶来源：《城市建设理论研究》2013年第19期摘要随着计算机科学技术、通信、信息技术、航空技术和空间定位等高新技术的发展，采用航空摄影手段在数字摄影测量系统平台上用全数字化和自动化方法快速生成DEM，数字正射影像（DOM），并从正射影像上自动或人机交互式地提取各种专题信息，然后将这些结果直接送入GIS数据库，以实现GIS数据库的建立和更新，这将是未来测绘行业的发展方向。

本文阐述了生成数字正射影像的原理及制作正射影像的全过程，以及数字正射影像在国民生产及各个领域所发挥的作用。

关键词: 正射影像图，遥感影像，数字正射纠正中图分类号：G623.58 文献标识码：A 文章编号：1.在通过航空摄影或由卫星传感获取地面影像时，由于摄影瞬间无法保证摄影机的绝对水平，得到的是有一定角度的倾斜的影像，影像各部分的比例尺不一致。

另外，摄影机在成像时为中心投影，地形起伏在像片上会引起投影差。

我们使用的地图都是正射投影，要使影像具有地图的正射投影的特性，需要对影像进行倾斜纠正和投影差的纠正，经改正消除各种变形后得到的影像称为正射影像，数字正射影像就是经过平面纠正以数字形式进行存储的影像地图。

1.1遥感图像的几何纠正遥感图像几何纠正的目的是改正原始影像的几何变形，产生一幅符合某种地图投影或图形表达要求的新图像。

它的基本环节有两个，一是象素坐标变换；二是象素亮度重采样。

1.1.1数字图像纠正的处理过程图1-1 数字图像纠正的处理过程(1)准备工作包括图像数据、地图资料、大地测量成果、航天器轨道参数和传感器参数收集分析以及所需控制点的选择和测量等。

(2)原始图像输入若是卫星图像数据，可按规定的格式用专门的程序读入计算机；若是硬拷贝透明像片，则要利用数字化扫描装置按选定取样间隔对影像数字化扫描后，输入计算机系统。

(3)纠正变换函数的建立纠正变换函数用以建立影像坐标和地面（或地图）坐标间的数字关系，即输入影像和输出影像间的坐标变换关系。

关于数字正射影像图(DOM)的制作的探讨摘要：本文首先简要论述了数字正射影像图的基本原理、优点，继而概述了正射影像图的制作，最后分析了正射影像图对于测绘生产的作用，希望能给测绘工作提供一定的参考。

关键词：DOM；DEM；影像纠正；影像镶嵌1.引言数字正射影像图(DOM，Digital Orthophoto Map)是对航空(或航天)片的像素进行数字微分纠正和镶嵌，按一定图幅范围裁剪生成的数字正射影像集。

其兼具有地图几何精度和影像特征的图像。

DOM具有精度高、信息丰富、直观逼真、获取快捷等优点，可作为地图分析背景控制信息，并可由其提取自然资源和社会经济发展的历史信息或最新信息，为国土资源调查、灾害防治和国民经济建设规划等、提供可靠依据；再者可以利用它进行地图的修测更新，在测绘生产方面越来越发挥了重要的作用。

根据航空数字影像，在全数字摄影测量系统上利用摄影测量生成的DEM，制作数字正射影像图(DOM)，满足社会的各种需要或根据数字正射影像图实现GIS数据库的建立和更新及其所依据的数字高程模型可以成为构建空间数据框架的重要组成基础。

2.基本原理和优点数字正射影像图制作原理，广义地说就是对不同分辨率、不同光谱分辨率和不同时相的多源遥感数据和图像，投影到需要的地理坐标系或者说进行图像的几何处理。

因此，正射影像图制作图像的几何处理是遥感信息处理过程中的一个重要环节。

随着遥感技术的发展，对于多尺度的遥感数据，进行多源遥感信息的表示、融合及混合像元的分解和影像间的几何配准处理方法方面都有许多理论、方法的提出。

正射影像图的的优点：1.数字化数据用户可按需要对比例尺进行任意调整、输出，也可以对分辨率及数据量进行调整，直接为城市规划，土地管理等部门及GIS用户服务，同时便于数据传输、共享和制版印刷。

2.信息丰富正射影像图信息量大，地物直观，层次丰富，色彩准确，易于判读。

3.提供专业信息正射影像图同时还具有遥感专业信息，通过计算机图像处理可进行各种专业信息的提取、统计与分析。

基于INPHO系列软件的数字正射影像图的制作本文通过分析数字航空影像资料，浅谈INPHO系统制作正射影像图的流程，及与其他正射影像制作方法相比所具有的优势，并且指出数字正射影像图的评价标准。

标签：INPHO 数字正射影像图影像图制作流程随着计算机技术的不断提高，航测技术从模拟测量到解析测量，最终发展到数字测量技术。

正射影像图是数字式测绘产品4D中的一种，因其具有高精度、丰富的信息量、直观性强、数据结构简便、生产周期短的特征，越来越广泛地应用于各行各业。

1 INPHO系统INPHO是国际知名的专业数字摄影测量系统，其中包括MATCH-AT--空三加密、Match-T DSM--自动而精确地提取DTM/DSM，OrthoMaster-- 影像正射纠正，Ortho Vista--自动高效的影像镶嵌匀色等模块。

与其他摄影测量系统比较，有很多独到之处，有效提高数字摄影、测量、制图的质量、速度，对数字影像纠正、拼接、数据处理也有良好的效果，对光学影像也有很好的支持，可以使用IMU 航拍的所有数据。

INPHO可以选择Windows平台或者Unix平台进行使用，相对应的软件包完全可以满足不同操作系统，系统可以通过不同类型的相机影像进行快速测量、匹配影像、影像处理等工作。

2数字正射影像图制作过程取得测量区域的航片资料后可以开始制作数字正射影像图，根据地面控制点与空中三角进行详细测量，得到航片方位资料与数字高程模型后，生成单片影像图，通过平衡色彩与色调，将多个单片影像图进行拼接，最后根据要求进行裁切。

2.1数据准备生产数字正射影像图之前，需要获取以下数据：测量区域航片，通过布设像控点来调整成图精度，在野外选取像控点时需要选择地理环境特别区，测量实际三维坐标，帮助空中三角进行平差解算，像片主距、像点坐标、框标坐标、航拍畸变参数也需要进行统计。

2.2正射影像制作过程使用自动空三时，需要引入相机文件，并且导入控制点数据、航片数据、导航数据等空三文件。

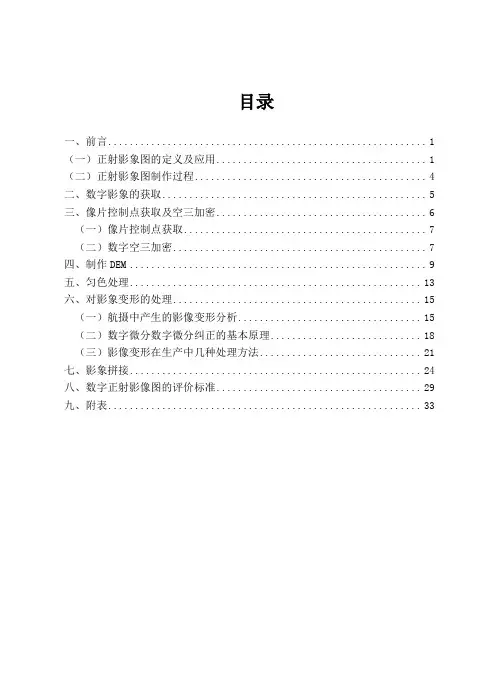

目录一、前言 (1)（一）正射影象图的定义及应用 (1)（二）正射影象图制作过程 (4)二、数字影象的获取 (5)三、像片控制点获取及空三加密 (6)（一）像片控制点获取 (7)（二）数字空三加密 (7)四、制作DEM (9)五、匀色处理 (13)六、对影象变形的处理 (15)（一）航摄中产生的影像变形分析 (15)（二）数字微分数字微分纠正的基本原理 (18)（三）影像变形在生产中几种处理方法 (21)七、影象拼接 (24)八、数字正射影像图的评价标准 (29)九、附表 (33)数字正射影像图的设计制作内容摘要：数字正射影像图是数字测绘产品(4D产品)中的重要一员，它作为国家高精度空间基础数据数字有着广泛的应用领域；数字正射影像图制作工艺已经基本成熟，在实际生产中，对数字影像资料的正确获取、影像匀色处理、对影像变形的处理、影像拼接对最终的正射影像图的质量有着重要的影响，这个过程要在生产实践中总结经验，改善生产工艺与提高作图员对影像的感性认识才能做的更好。

关键词：正射影像图匀色处理影像变形的处理影像拼接引言：20世纪以来，航空摄影测量与遥感成像技术的发展，使得测绘工作者能够以较高精度、快速高效地进行大面积测图。

除了传统意义上的以手工绘制的线条和符号表达地图外，光学成像技术带来了另外一种测绘产品，即具有数学坐标信息、内容丰富、能够直观反映地表乃至地下信息的数字正射影像图。

一前言（一）正射影象图的定义及应用数字正射影像图（Digital Orthophoto Map，缩写DOM）是利用DEM对经过扫描处理的数字化航空像片或遥感影像（单色或彩色），经逐像元进行辐射改正、微分纠正和镶嵌，并按规定图幅范围裁剪生成的形象数据，带有公里格网、图廓（内、外）整饰和注记的平面图。

DOM同时具有地图几何精度和影像特征，精度高、信息丰富、直观真实、制作周期短。

它可作为背景控制信息，评价其它数据的精度、现实性和完整性，也可从中提取自然资源和社会经济发展信息，为防灾治害和公共设施建设规划等应用提供可靠依据。

第24期2020年12月No.24December，20200 引言在测绘事业快速发展过程中，开始广泛应用卫星遥感技术与方法，以此提升影像图片、数据信息获取的实时性与准确性。

数字化正射影像图能够确保图像的直观性与清晰度，同时可以根据数据信息变化，做出相关调整规划。

当前，在多行业领域内，数字化正射影像测绘图的应用范围非常广。

此次研究主要是阐述和讨论数字化正射影像测绘图的原理与应用。

1 QuickBird卫星概述该卫星是由美国数字全球公司发射，分辨率可以达到亚米级。

相比于传统遥感小型卫星，QuickBird 卫星的应用优势显著，分辨率可以达到60 cm ，多光谱成像，成像幅宽，可以扩展遥感卫星的应用领域[1]。

QuickBird 卫星利用四波段实现数据采集，包括红外、红色、绿色、蓝色等，之后借助专业软件处理。

QuickBird 卫星在采集数据颜色时，可以达到真实色彩效果，以此获得高分辨率的遥感数字正射影像图。

传统航空摄像技术受到设备限制，成像较窄，批量化制作遥感数字正射影像图的限制因素较多，但是QuickBird 卫星在遥感数字正射影像图制作中的限制影响比较少。

2 遥感数字正射影像图制作原理与优势分析数据元是一种科学的数字化校正工具与纠错工具，在制作遥感数字正射影像图时，可以发挥重要作用，及时发现内在误差与问题。

通过操作控制措施对信息数据进行修改调整，对不同影像表现结构进行识别区分。

一般情况下，正射影像图制作多应用构象程序内方程式、计算控制要求、定位参数和指标。

图像制作技术的应用优势显著，可以真实准确地反映出各类数据信息，实时性与高效性非常强，还能够反映出实时信息与数据变化，确保影像图表现的形象化和直观化，可支持制图的不间断处理，以此提升工作效率。

通过遥感数字正射影像图方法，能够提升地图内的几何信息精度，为后续分析和研究工作提供准确的数据与信息支持，同时可以很好地呈现在影像图特征中，帮助制图人员分辨不同区域范围内的建筑特点与地形。

基于国产卫星的数字正射影像图生产优化研究刘琦 唐小丽*陈绍根成都市规划编制研究和应用技术中心 四川成都 610000摘要：国产卫星影像获取能力越来越强，数字正射影像图可以广泛应用于自然资源管理、城市建设、生态环境等领域。

以“吉林一号”卫星影像数据为例，采用吉威、沃韦航片卫片图像智能优化应用软件进行数据处理，针对融合纠正步骤，进行先融合后纠正与先纠正后融合的对比差异，并通过多种图像增强方式，探索一种精度符合要求、成果质量较好、生产效率较高的生产方法，指导生产更高效。

关键词：国产卫星 吉林一号 数字正射影像图 沃韦中图分类号：P237文献标识码：A 文章编号：1672-3791(2024)02-0040-04 Research on the Production Optimization of Digital OrthophotoMaps Based on Domestic SatellitesLIU Qi TANG Xiaoli*CHEN ShaogenChengdu Planning Research and Application Technology Center, Chengdu, Sichuan Province, 610000 China Abstract: The ability of domestic satellites to acquire images is becoming stronger and stronger, and digital ortho‐photo maps can be widely used in natural resource management, urban construction, the ecological environment and other fields. Taking "Jilin-1" satellite image data as an example, this paper processes data by using the intelligent optimization and application software of Geoway and Worldview aerial photo and satellite photo images, compares the difference between first fusion and then correction and first correction and then fusion for the fusion correction step, and explores a production method with satisfactory accuracy, good achievement quality and high production efficiency through a variety of image enhancement methods to guide production to be more efficient.Key Words: Domestic satellite; Jilin-1; Digital orthophoto map; Worldview1999年，中巴合作研制成功发射“资源一号”。

数字正射影像（DOM）的制作及精度分析摘要：本文简要介绍了数字正射影像的制作方法，对正射影像图的制作特点和精度进行了分析，指出了正射影像的发展趋势和及应用前景。

关键词:DOM，DEM，制作，精度1正射影像图的制作1.1数字正射影像图（DOM）的概念随着计算机技术和数字图像处理技术的发展，摄影测量已由模拟摄影测量发展到当今的数字摄影测量。

在数字摄影测量中，计算机不但能完成大多数摄影测量工作，而且借助模式识别理论，实现目标的自动或半自动识别(如识别框标和识别同名点等)和提取，从而大大地提高了摄影测量的自动化能力。

数字摄影测量技术的普及，为以摄影测量为主要手段的我国测绘业带来了一场革命性变化。

数字正射影像图(DOM)，则是数字摄影测量的主要成果之一。

数字正射影像图(DOM)，是利用数字高程模型(DEM)对数字化航空摄影影像,经逐像元进行投影差改正、镶嵌,按国家基本比例尺地形图图幅范围裁切生成的数字正射影像数据集。

它是同时具有地图几何精度和影像特征的图像,具有精度高、信息丰富、直观真实等优点。

在现阶段,生产正射影像图的方法主要有两种,全数字摄影测量系统和单片微分纠正,但它们的基本原理都很相似,都是通过DEM和原始扫描影像来生成正射影像,在生产中,通常根据设备情况,地形情况,影像情况,两种方法结合使用。

同时,根据制作正射影像的基本原理,在利用解析摄影测量系统进行DOM生产实践中，摸索出了另外一种方法,即利用扫描矢量化所得的DEM和扫描的TIF文件结合，在全数字摄影测量系统中生成DOM。

1.2数字正射影像图的制作数字正射影像图的制作，一般是通过在像片上选取一些地面控制点，并利用原来已经获取的该像片范围内数字高程模型（DEM）数据，对影像同时进行倾斜改正和投影差改正，将影像重采样成正射影像。

对于先进的数码航摄仪获取的数字航摄成果，采用先进IMU／DGPS辅助航测技术，可以免去野外控制测量和空中三角测量过程，直接采集DEM后生产DOM。

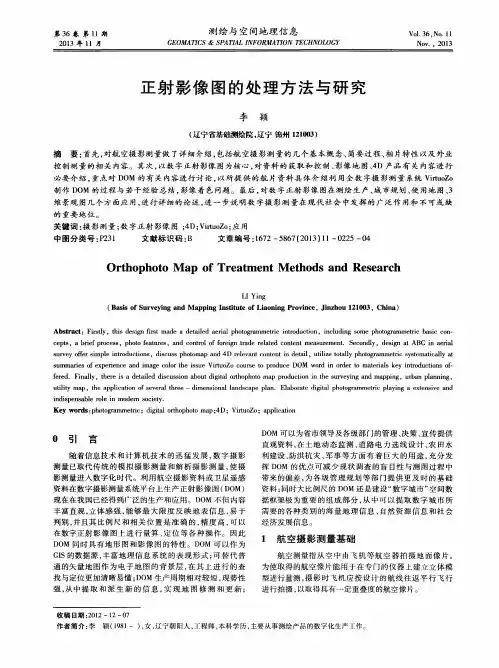

摄影测量中的数字正射影像生成与精度控制方法摄影测量是一种利用摄影测量仪器和技术获取地面特征信息的测量方法。

随着数字技术的发展，数字正射影像生成成为摄影测量的重要组成部分。

数字正射影像生成及其精度控制方法在测绘、城市规划、地理信息系统等领域具有重要的应用价值。

本文将探讨数字正射影像的生成过程以及如何控制其精度。

一、数字正射影像生成的过程数字正射影像是通过摄影测量技术获取的影像在地面上的一个正投影结果。

首先，需要进行摄影测量，即使用航空摄影或卫星遥感获取地面影像。

其次，通过摄影测量仪器对这些影像进行校正和剪裁，去除不必要的信息，并校正几何变形。

然后，通过数字图像处理技术，将校正后的影像进行数字化，并生成正射影像。

最后，对生成的正射影像进行质量控制和检查，确保其几何和光谱精度。

二、数字正射影像生成中的精度控制方法1. 摄影控制点的测量与标定在数字正射影像生成的过程中，摄影控制点的测量和标定是非常重要的一步。

通过在地面上布设摄影控制点，并使用测量仪器进行测量，可以获取控制点的地面坐标。

然后，通过标定过程，将图像像素与地面坐标关联起来，为后续的影像处理提供准确的基础。

2. 影像配准与校正数字正射影像生成的一个关键步骤是影像配准与校正。

在这一步骤中，需要将摄影测量获取的影像与地理信息系统中的地理坐标系进行配准，保证影像像素与地理坐标的一一对应关系。

通过使用配准点或配准线进行影像配准，可以减小影像配准误差，并提高正射影像的几何精度。

3. 影像融合与平滑在数字正射影像生成的过程中，可能会存在不同时间、不同角度或不同分辨率的影像。

为了提高影像的质量，可以采用影像融合与平滑的方法。

影像融合可以将多个影像融合成一个更高质量的影像，提高影像的光谱信息。

而影像平滑可以通过滤波等方法，减少噪声和人为瑕疵，提高影像的视觉效果。

4. 影像精度评价与纠正在数字正射影像生成后，需要对其进行精度评价与纠正。

通过对比地面控制点的实际测量值与正射影像中的投影坐标值，可以评估正射影像的几何精度。

利用卫星影像数据快速制作数字正射影像图研究潘宏(安徽省第一测绘院，安徽 合肥230000)作者简介：潘宏(1973-)，女，江苏扬州人，毕业于武汉大工程 业， ，， 工程业方向：地理信息系统。

摘 要：文章采用法国像素工厂影像处理系统，通过利用省域全境优于1米卫星影像，生产1.0米分辨率数字正射影像数据(dom )的作业过程，系统梳理了整个项目的生产流 程，提出了作业方法的优势性，存在的问题及后续工作建议，为开展同类项目工作提供借鉴。

关键词：卫星影像;数字正射影像；地理国情监测长培呱层JJT匍垣层匍中图分类号:P23 文献标识码:A文章编号：1007-7359( 202% )05-0177-02 DOI ：10.16330/j.c n ki.1007-7359.2021.05.084!引言随着我国年度基础性地理国情监测任务的开展，以及各省区13万基础测 绘工作的展开需求，全省域年度正射影 像图生产成为这两项工作开展的前提条 件。

近几年，随着卫星影像获取能力的提升，按照基础性地理国情监测工作的要求，一般在每年第三季度基本可以获取 全省域范围的卫星影像，而年度基础性地理国情监测任务需要在本年度完成。

因此，提高数字正射影像图生产效率成 为值得研究的课题。

像素工厂是法国多源遥感影像处理系统，集自动化、并行处理、多种影像兼容、远程管理等特点，影像处理能力相较 传统技术有了大幅改进，提高了影像处理的自动化能力，减少了人工参与，提高 了正射影像的生产效率。

2总体技术路线总体技术路线：依据本次数字正射 影像生产要求，分析卫星影像数据，对满足要求的卫星影像进行检查、筛选等处 理，采用精度符合要求的控制点、前期DOM 数据及DEM 为控制、纠正基础，影像融合全色影像空三 卜T 多光谱影像空二+ 一1全色影像正射纠正多光谱影像正射纠正成果导出图1正射影像生产整体工作流程对本省区域范围内的优于1 •2米分辨率的卫星影像进行正射纠正，完成110000数字正射影像图的制作。

第37卷第）期2024年3月测绘标准化Standarcezation of Surveying and MappingVod37No.1Maf.2024正射影像图制作像控点布设方案研究王迎春（安徽省第一测绘院安徽合肥236031）Layout Scheme of Image Controi Pointe on Ortho-Photo MapWANG Yingchun摘要:数字正射影像图的应用领域非常广泛，如何布设像控点，并能在尽量减少外业工作量的同时制作出高精度的正射影像图是目前研究的重点。

使用Nphc、像素工厂等软件，对多个试验区采用4种像控点布设方案进行正射影像制作，并对成果精度、效率、产品质量进行比较分析。

结果表明，航线方向上的跨度按规范要求的基线数的2倍基线数布设平高点，能制作出高精度、高质量的正射影像图，而且节省约5。

％的工作量;按规范要求的基线数的3倍基线数布设平高点，能制作出满足规范要求的正射影像图，但空三加密高程误差略超限。

关键词：像控点布设；空中三角测量；正射影像图；精度分析Keywords：Layout of Image Control Points；Aerial Tkangulatiou；Ortho-Photo Map；Accuracy Analysis中图法分类号:P224.2线划图表示的地物地貌不是很直观，而航空影像或卫星影像则能直观地反映地表面的一切景物，并且包含了丰富的信息。

但是航空影像或卫星影像反映的地表面景物并不能与地表面保持相似或者是简单地缩小，而是地物的中心投影或其他投影的构象。

因此，影像存在由于影像倾斜和地形起伏等引起的变形J］。

数字正射影像图（Digital Orthophote Map p DOM）是利用数字高程模型对数字化的航空影像/遥感影像（单色/彩色）进行逐像元纠正,按影像进行镶嵌，再根据标准图幅范围裁剪生成影像数据,最后添加公里格网、图廓内彩卜整饰和注记得到的平面图,既有正确的平面位置，又保持原有丰富的影像信息，但不包含第三维信息⑵。

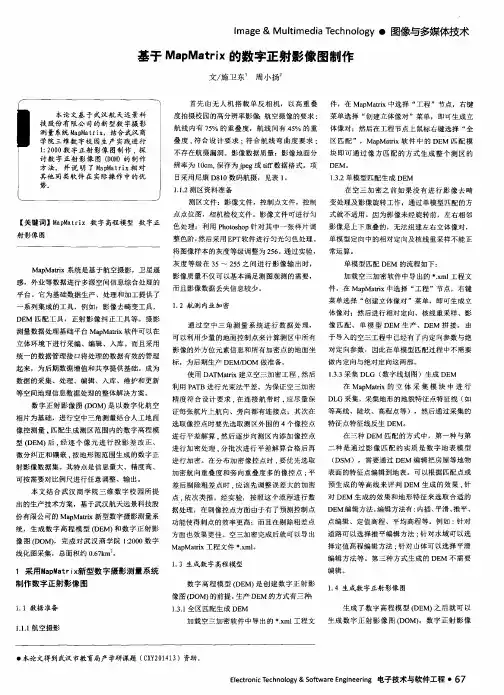

数字正射影像制作的应用和探讨摘要：随着计算机技术以及数字图像处理、航空航天遥感影像、模式识别、计算机视觉等技术的不端发展，数字正射影像(DOM)的制作也越来越方便，其应用也越来越广泛，本文以MAPMATRIX和INFO软件为平台，在其平台的基础上，以航空遥感影像为例，制作数字正射影像，并对其各自的特点和制作效果进行比较。

关键词：数字正射影像、数字高程模型1.数字正射影像的概率数字影像实际上是对灰度和空间都连续变化的影像按一定的灰度级和空间分辨率进行离散化处理，使之成为离散的灰度矩正。

数字正射影像是对中心投影或其他投影方式的数字影像进行投影差改正，一般采用数字地面高程模型进行数字微分纠正，使之成为正射的数字影像。

数字正射影像以其直观、信息丰富、美观和易于接受等优点，越来越引起人们的兴趣[1]。

2. 数字正射影像制作的原理3.数字正射影像的应用数字正射影像图是对航空航天像片进行数字微分纠正和镶嵌，按一定图幅范围裁剪生成的数字正射影像集。

它是同时具有地图几何精度和影像特征的图像。

DOM具有精度高、信息丰富、直观逼真、获取快捷等优点，可作为地图分析背景控制信息，也可从中提取自然资源和社会经济发展的历史信息或最新信息,为防治灾害和公共设施建设规划等应用提供可靠依据；还可从中提取和派生新的信息，实现地图的修测更新。

由于DOM是数字的，在计算机上可局部开发放大，具有良好的判读性能与量测性能和管理性能等，如用农村土地发证，指认宗界地界比并数字化其点位坐标、土地利用调查等等。

DOM可作为独立的背景层与地名注名，图廓线公里格、公里格网及其它要素层复合，制作各种专题图。

DOM还可以进行洪水监测、河流变迁、旱情监测、农业估产(精准农业)、土地覆盖与土地利用土地资源的动态监测、荒漠化监测与森林监测(成林害虫)、海岸线保护、生态变化监测等[2]。

3 .DOM制作的一般流程4.基于MAPMATTRIX和INFO的DOM的制作4 .1基于MAPMATRIX的DOM的制作准备数据：空三加密的成果（以JX4为例）dat、kb、ftc、bmc 、sd 、ftc、inf文件。
