10KV跌落式熔断器故障分析及防范(一)

主持：朱H'W kV跌蘑武熔断器常见旗I■及电力设备宁NONGCUN DIANGONG（225600）国网江苏高邮市供电公司张长宝韦志宝跌落式熔断器是户外高压保护电气设备，也是配电变压器高压侧或配电线路支干线路上过载和短路保护及分合额定负荷电流之用。

它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路，且作为过负荷及短路保护装置安装在配电变压器一次侧，对10kV配电线路和配电变压器的运行与保护显得尤为重要。

为了保证跌落式熔断器的可靠运行，根据其工作原理和功能，归纳出日常运维工作中常见的几种故障，并总结出防范措施。

1跌落式熔断器的工作原理和功能跌落式熔断器是将熔丝穿入熔管内，两端拧紧，并使熔丝位于熔管中。

上动触头由于熔丝拉紧的张力而垂直于熔管向上翘起，用绝缘拉杆将上动触头推入上静触头内，成闭合状态。

当被保护线路（设备）发生故障，故障电流使熔丝熔断时，形成电弧，消弧管在电弧高温作用下分解出大量气体，使管内压力急剧增大，气体向外高速喷出，对电弧形成强有力的纵向吹弧，使电弧迅速拉长而熄灭。

与此同时，由于熔丝熔断，熔丝的拉力消失，使锁紧机构释放，熔管在上静触头的弹力及其自重的作用下，绕下轴翻转跌落，形成明显的断开距离，使电路断开，切除故障段线路或故障设备。

跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给线路检修创造了一个安全作业环境。

安装在配电变压器上，可以作为配电变压器的主保护，所以在10kV配电线路和配电变压器中得到了普及。

2跌落式熔断器常见故障2.1易烧坏熔管常见熔断器的烧管故障都在熔丝熔断后发生.由于熔丝熔断后不能自动跌落，这时电弧在管内未被切断形成了连续电弧而将熔管烧坏，熔管常因上下转动轴安装不正，被杂物阻塞，以及转轴部分粗糙，因而阻力过大，不灵活等原因，以致当熔丝熔断时，熔管仍短时保持原状态不能很快跌落，灭弧时间延长而造成烧坏熔管。

10kV户外跌落式熔断器保护原理、安装检查与故障处理作者: 朱云超单位: 淮安供电公司淮阴营业部摘要：本文主要阐述了10kV户外跌落式熔断器保护原理和安装检查，对10kV户外跌落式熔断器在运行中常见故障进行了分析，并提出了这些故障的一般处理措施。

关键字：10kV户外跌落式熔断器保护原理安装检查处理措施10kV户外跌落式熔断器具有结构简单、价格便宜、维护方便、体积小巧、使用可靠、有明显断开点的特点，被广泛安装在配电变压器高压侧，用于保护配电变压器和10kV架空配电线路不受配电变压器故障影响，也有农村的长线路在变电所继电保护达不到的线路末段和线路分支安装跌落式熔断器进行保护的。

一、跌落式熔断器保护原理跌落式熔断器又叫跌落式开关或跌落保险器，一般由绝缘子、上下接触导电系统和熔管等构成。

跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。

当系统发生故障时，故障电流超过熔体（丝）的额定动作值时，熔体会按其反时限的熔断特征熔断，断口在熔管内产生电弧，电弧高温致使消弧管内壁产生大量的气体，高压气体向管外高速喷出，将电弧吹灭。

熔丝熔断后，熔丝的拉力消失，使消弧管上方动触头的锁紧机构释放，消弧管在自重力及静触头弹力的作用下，绕其下轴翻转跌落，使动静触头分离，形成明显的开断位置。

二、跌落式熔断器的安装检查跌落式熔断器各部件的本体、安装质量关系到跌落式熔断器能否对配电变压器和线路起到保护作用，因此跌落式熔断器的安装前、安装后检查不容忽视。

（一）安装前检查：应检查产品的型号、规格是否与设计材料相符，附件、备件是否齐备，“使用说明书”、“产品合格证”、“试验报告”等是否齐全。

将熔断器各部分擦拭干净，检查部分螺纹连接是否紧固，各转轴部分是否灵活，铸件不应有裂纹、砂眼、锈蚀，瓷件良好，弹簧有无锈蚀，熔丝管不应有吸潮膨胀或弯曲现象，导电接触部位是否接触良好，对跌落式熔断器做耐压试验。

（二）安装后检查：应检查跌落式熔断器安装工艺，主要检查内容有：熔断器部件整洁齐全无损伤；安装牢固、排列整齐，安装高度应距地面垂直距离不小于4.5米的横担上，熔管轴线与地面垂线之间的夹角为15-30度，熔断器水平相间距离不小于500mm；上、下引线压紧，与线路导线的连接紧密可靠；熔丝规格正确，熔丝两端压紧、弹力适中，无拧伤、克断现象；熔管长度合适，操作灵活，接触紧密，无卡阻硬撞击合闸或松动自行掉管现象。

10kV跌落式熔断器常见故障分析摘要：10kV跌落式熔断器是10kV配电线路分支线和配电变压器重要设备之一,它具有维护方便、价格便宜、适应户外环境能力强等特点，因而被广泛应用于10kV配电线路和配电变压器一次侧而作为保护和进行设备投、切操作之用。

跌落式熔断器安装在10kV 配电线路分支线上，可缩小停电范围，又因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感；如果安装在配电变压器上，可以作为配电变压器的主保护。

本文主要对跌落式熔断器的故障进行了分析，并提出了相关的改进措施，可供同行参考。

关键词：跌落式熔断器；配电线路；故障Abstract：10kV drop type fuse is 10kV distribution lines and the distribution transformer branch line is one of the important equipment, it has convenient maintenance, low price, suitable for outdoor environment capability and characteristics, so it is widely used in10kV distribution circuit and a side of the transformer and as protection and equipment investment, cut with the operation of the. Drop type fuse is installed in the10kV distribution line branch line, which can reduce the power outage, and because there is a obvious cut-off point, with the function of the isolating switch, to the maintenance section lines and equipment to create a safe working environment, increase the safety of maintenance personnel; if installed in distribution transformer distribution, can be used as the main protection of transformer. This paper focuses on the drop type fuse failure were analyzed, and put forward the relevant improvement measures, which can be used for reference.Key words：Drop type fuse；Distribution line；Fault0前言跌落式熔断器是10 kV 配电线路中的重要设备之一，安装在配电变压器的一次侧，既有保护线路和变压器的作用，又有控制变压器投退的功能。

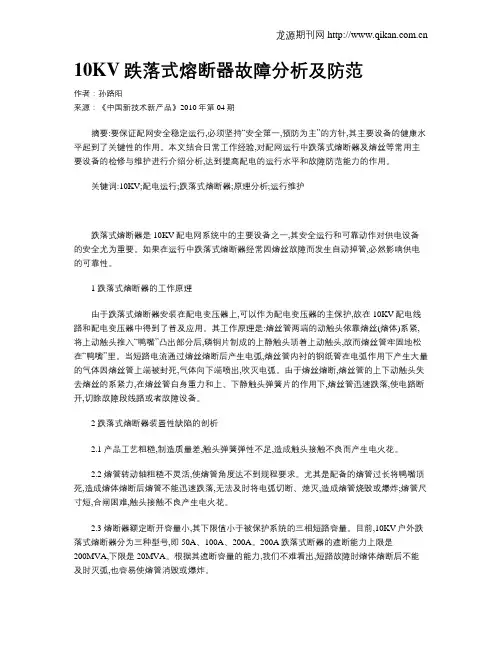

10KV跌落式熔断器故障分析及防范作者：孙路阳来源：《中国新技术新产品》2010年第04期摘要:要保证配网安全稳定运行,必须坚持“安全第一,预防为主”的方针,其主要设备的健康水平起到了关键性的作用。

本文结合日常工作经验,对配网运行中跌落式熔断器及熔丝等常用主要设备的检修与维护进行介绍分析,达到提高配电的运行水平和故障防范能力的作用。

关键词:10KV;配电运行;跌落式熔断器;原理分析;运行维护跌落式熔断器是10KV配电网系统中的主要设备之一,其安全运行和可靠动作对供电设备的安全尤为重要。

如果在运行中跌落式熔断器经常因熔丝故障而发生自动掉管,必然影响供电的可靠性。

1 跌落式熔断器的工作原理由于跌落式熔断器安装在配电变压器上,可以作为配电变压器的主保护,故在10KV配电线路和配电变压器中得到了普及应用。

其工作原理是:熔丝管两端的动触头依靠熔丝(熔体)系紧,将上动触头推入“鸭嘴”凸出部分后,磷铜片制成的上静触头顶着上动触头,故而熔丝管牢固地松在“鸭嘴”里。

当短路电流通过熔丝熔断后产生电弧,熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死,气体向下端喷出,吹灭电弧。

由于熔丝熔断,熔丝管的上下动触头失去熔丝的系紧力,在熔丝管白身重力和上、下静触头弹簧片的作用下,熔丝管迅速跌落,使电路断开,切除故障段线路或者故障设备。

2 跌落式熔断器装置性缺陷的剖析2.1 产品工艺粗糙,制造质量差,触头弹簧弹性不足,造成触头接触不良而产生电火花。

2.2 熔管转动轴粗糙不灵活,使熔管角度达不到规程要求。

尤其是配备的熔管过长将鸭嘴顶死,造成熔体熔断后熔管不能迅速跌落,无法及时将电弧切断、熄灭,造成熔管烧毁或爆炸;熔管尺寸短,合闸困难,触头接触不良产生电火花。

2.3 熔断器额定断开容量小,其下限值小于被保护系统的三相短路容量。

目前,10KV户外跌落式熔断器分为三种型号,即50A、100A、200A。

200A跌落式断器的遮断能力上限是200MVA,下限是20MVA。

10kV跌落式熔断器的故障分析及管理对策摘要：电力系统中，10kV跌落式熔断器是一种关键设备，用于保护电力线路和电气设备免受过载和短路等故障的影响。

然而，由于长期使用和外界因素的影响，熔断器可能会出现故障，导致电力系统的安全稳定性受到威胁。

为了提高电力系统的可靠性和稳定性，对10kV跌落式熔断器的故障分析和管理至关重要。

通过对故障的分析，可以确定故障的原因和类型，为后续处理提供依据。

本文将对10kV跌落式熔断器的故障进行深入分析，并提出相应的管理对策，以期为电力系统运维人员提供参考，确保电力系统的安全可靠运行。

关键词：10kV跌落式熔断器；故障分析；管理对策引言本文通过对10kV跌落式熔断器故障原因进行分析，提出了相应的管理对策。

首先，合理选择熔断器型号和参数，确保其符合电路需求。

其次，定期进行检查和测试，及时发现并解决潜在问题。

最后，引入智能化监测和预警系统，实现对熔断器状态的实时监控和管理。

通过以上对策的实施，可以全面提升10kV跌落式熔断器的可靠性和安全性，确保电力系统的安全稳定运行。

1.跌落式熔断器的结构、特点和运行原理跌落式熔断器是一种用于电力系统保护的电器设备，其结构、特点和运行原理如下：结构：跌落式熔断器由熔丝、导体、绝缘材料和操作机构组成。

熔丝通常由铅、锡合金等低熔点材料制成，连接在两个导体之间形成回路。

绝缘材料用于隔离熔丝和外界环境。

操作机构用于控制熔丝的断开和闭合。

特点：跌落式熔断器具有以下几个特点：高可靠性：由于采用了可靠的熔丝材料，跌落式熔断器能够在短时间内断开电路并保护电力系统。

快速动作：当电流超过熔丝的额定值时，熔丝迅速融化，使电路断开，实现快速动作的保护功能。

可替换性：一旦熔丝熔断，可以方便地更换熔丝以恢复电力系统的正常运行。

灵活性：熔丝的额定电流可以根据电路负载需求进行选择和调整，以满足不同电力系统的保护需求[1]。

运行原理：跌落式熔断器的运行原理基于熔丝的熔化现象。

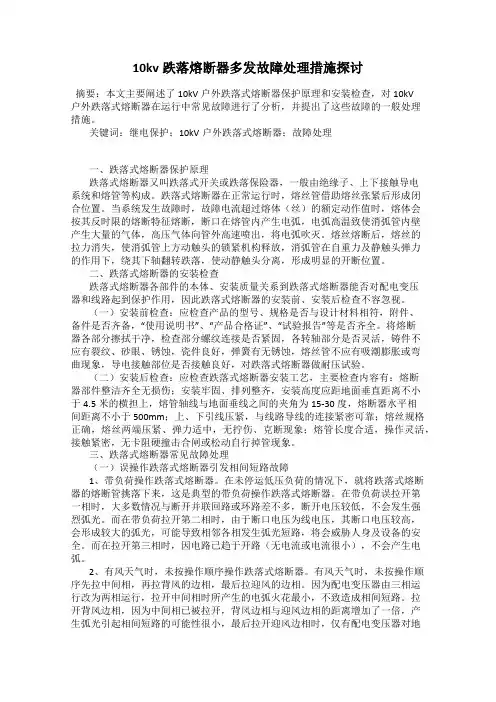

10kv跌落熔断器多发故障处理措施探讨摘要：本文主要阐述了10kV户外跌落式熔断器保护原理和安装检查，对10kV户外跌落式熔断器在运行中常见故障进行了分析，并提出了这些故障的一般处理措施。

关键词：继电保护；10kV户外跌落式熔断器；故障处理一、跌落式熔断器保护原理跌落式熔断器又叫跌落式开关或跌落保险器，一般由绝缘子、上下接触导电系统和熔管等构成。

跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。

当系统发生故障时，故障电流超过熔体（丝）的额定动作值时，熔体会按其反时限的熔断特征熔断，断口在熔管内产生电弧，电弧高温致使消弧管内壁产生大量的气体，高压气体向管外高速喷出，将电弧吹灭。

熔丝熔断后，熔丝的拉力消失，使消弧管上方动触头的锁紧机构释放，消弧管在自重力及静触头弹力的作用下，绕其下轴翻转跌落，使动静触头分离，形成明显的开断位置。

二、跌落式熔断器的安装检查跌落式熔断器各部件的本体、安装质量关系到跌落式熔断器能否对配电变压器和线路起到保护作用，因此跌落式熔断器的安装前、安装后检查不容忽视。

（一）安装前检查：应检查产品的型号、规格是否与设计材料相符，附件、备件是否齐备，“使用说明书”、“产品合格证”、“试验报告”等是否齐全。

将熔断器各部分擦拭干净，检查部分螺纹连接是否紧固，各转轴部分是否灵活，铸件不应有裂纹、砂眼、锈蚀，瓷件良好，弹簧有无锈蚀，熔丝管不应有吸潮膨胀或弯曲现象，导电接触部位是否接触良好，对跌落式熔断器做耐压试验。

（二）安装后检查：应检查跌落式熔断器安装工艺，主要检查内容有：熔断器部件整洁齐全无损伤；安装牢固、排列整齐，安装高度应距地面垂直距离不小于4.5米的横担上，熔管轴线与地面垂线之间的夹角为15-30度，熔断器水平相间距离不小于500mm；上、下引线压紧，与线路导线的连接紧密可靠；熔丝规格正确，熔丝两端压紧、弹力适中，无拧伤、克断现象；熔管长度合适，操作灵活，接触紧密，无卡阻硬撞击合闸或松动自行掉管现象。

十kV野外下跌式熔断器维护原理、设备查看与缺点处理十kV野外下跌式熔断用具有构造简略、报价廉价、维护便当、体积细巧、运用牢靠、有显着断开点的特征，被广泛设备在配电变压器高压侧，用于维护配电变压器和十kV架空配电线路不受配电变压器缺点影响，也有村庄的长线路在变电所继电维护达不到的线路末段和线路分支设备下跌式熔断器进行维护的。

一、下跌式熔断器维护原理下跌式熔断器又名下跌式开关或下跌稳妥器，一般由绝缘子、上下触摸导电系统和熔管等构成。

下跌式熔断器在正常作业时，熔丝管凭仗熔丝张紧后构成闭合方位。

当系统发作缺点时，缺点电流跨过熔体（丝）的额外动作值时，熔领会按其反时限的熔断特征熔断，断口在熔管内发作电弧，电弧高温致使消弧管内壁发作许多的气体，高压气体向管外高速喷出，将电弧吹灭。

熔丝熔断后，熔丝的拉力不见，使消弧管上方动触头的锁紧组织开释，消弧管在自重力及静触头弹力的效果下，绕其下轴翻转下跌，使动态触头别离，构成显着的开断方位。

二、下跌式熔断器的设备查看下跌式熔断器各部件的本体、设备质量联络到下跌式熔断器能否对配电变压器和线路起到维护效果，因而下跌式熔断器的设备前、设备后查看不容疏忽。

（一）设备前查看：应查看商品的类型、规范是不是与计划资料相符，附件、备件是不是完备，运用阐明书、商品合格证、实验陈说等是不是完全。

将熔断器各有些擦洗洁净，查看有些螺纹联接是不是紧固，各转轴有些是不是活络，铸件不该有裂纹、砂眼、锈蚀，瓷件超卓，绷簧有无锈蚀，熔丝管不该有吸潮胀大或曲折景象，导电触摸部位是不是触摸超卓，对下跌式熔断器做耐压实验。

（二）设备后查看：应查看下跌式熔断器设备技能，首要查看内容有：熔断器部件规整完全无损害；设备健旺、摆放规整，设备高度应距地上笔直间隔不小于4.5米的横担上，熔管轴线与地上垂线之间的夹角为15-30度，熔断器水平相间隔绝不小于500mm；上、下引线压紧，与线路导线的联接严密牢靠；熔丝规范精确，熔丝两头压紧、弹力适中，无拧伤、克断景象；熔管长度适宜，操作活络，触摸严密，无卡阻硬碰击合闸或松动自行掉管景象。

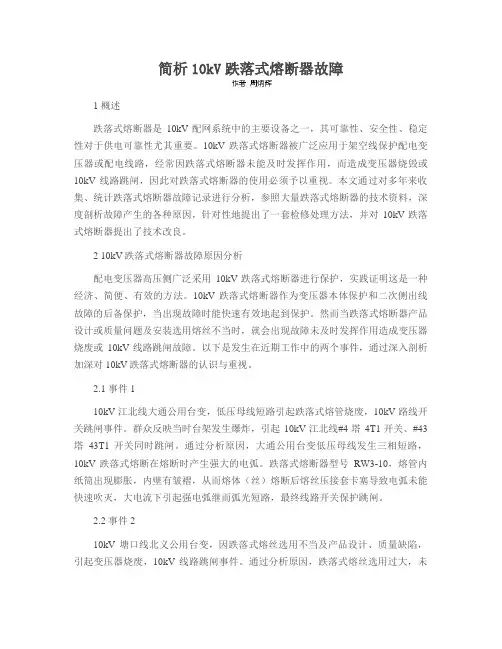

简析10kV跌落式熔断器故障1 概述跌落式熔断器是10kV配网系统中的主要设备之一，其可靠性、安全性、稳定性对于供电可靠性尤其重要。

10kV跌落式熔断器被广泛应用于架空线保护配电变压器或配电线路，经常因跌落式熔断器未能及时发挥作用，而造成变压器烧毁或10kV线路跳闸，因此对跌落式熔断器的使用必须予以重视。

本文通过对多年来收集、统计跌落式熔断器故障记录进行分析，参照大量跌落式熔断器的技术资料，深度剖析故障产生的各种原因，针对性地提出了一套检修处理方法，并对10kV跌落式熔断器提出了技术改良。

2 10kV跌落式熔断器故障原因分析配电变压器高压侧广泛采用10kV跌落式熔断器进行保护，实践证明这是一种经济、简便、有效的方法。

10kV跌落式熔断器作为变压器本体保护和二次侧出线故障的后备保护，当出现故障时能快速有效地起到保护。

然而当跌落式熔断器产品设计或质量问题及安装选用熔丝不当时，就会出现故障未及时发挥作用造成变压器烧废或10kV线路跳闸故障。

以下是发生在近期工作中的两个事件，通过深入剖析加深对10kV跌落式熔断器的认识与重视。

2.1 事件110kV江北线大通公用台变，低压母线短路引起跌落式熔管烧废，10kV路线开关跳闸事件。

群众反映当时台架发生爆炸，引起10kV江北线#4塔4T1开关、#43塔43T1开关同时跳闸。

通过分析原因，大通公用台变低压母线发生三相短路，10kV跌落式熔断在熔断时产生强大的电弧。

跌落式熔断器型号RW3-10，熔管内纸筒出现膨胀，内壁有皱褶，从而熔体（丝）熔断后熔丝压接套卡塞导致电弧未能快速吹灭，大电流下引起强电弧继而弧光短路，最终线路开关保护跳闸。

2.2 事件210kV塘口线北义公用台变，因跌落式熔丝选用不当及产品设计、质量缺陷，引起变压器烧废，10kV线路跳闸事件。

通过分析原因，跌落式熔丝选用过大，未能快速熔断保护，导致烧废变压，未能快速灭弧，熔管在电弧高温下点燃烧废及造成10kV线路开关越级跳闸。

10千伏户外高压跌落式熔断器的故障与处理分析摘要：本文以10KV高压跌落式熔断器为例，对设备的常见故障进行分析，并从产品自身、人员素质、用电单位等方面着手，对设备故障产生的原因进行分析，并提出有效的处理措施，力求通过科学选型、及时更换、正确操作与加强维护等方式，确保熔断器的良好稳健运行。

关键词：10KV；高压熔断器；故障处理引言在10KV配电网中，跌落式熔断器得到广泛应用，不但便于线路检修，当出现故障时，还可对线路和设备起到切实保护。

但是，熔断器的构造复杂，在应用过程中很容易受到内外因素的影响，使设备出现故障，进而影响正常供电。

对此，应针对熔断器的常见故障进行分析，采取科学有效的措施，确保其高效运行。

1跌落式熔断器的常见故障熔断器作为配电网的“保护神”，在对线路和设备安全提供切实保护的同时，也容易受到损坏，其常见的故障如下：（1）连接点故障。

熔断器在长期高效运行之下，螺栓容易出现锈蚀，使横担与前抱箍螺栓的连接处出现故障，在更换螺栓时，往往需要钢锯才可将其拆卸下来，上述做法费时费力，导致停电时间延长，用户投诉量增加；（2）支柱故障。

设备长期投入运行后，瓷质老化，如若操作者用力拉合熔管，很容易使支柱的颈部受损断裂，引发故障；（3）拉合刀片故障。

当线路处于负荷状态下，操作者对熔管进行拉合时，产生的电弧很容易使熔断器上动触头烧坏，拉合刀片也很容易在强大的电弧下被灼伤；（4）熔管故障。

线路长时间在超负荷状态下运行时，很容易引发故障，由于熔管内熔丝配置不当，与线路额定电流相比较高，不易熔断，致使熔管发热，甚至烧毁熔管。

此外，熔管两侧铜帽的螺丝松动，一侧铜帽下滑，使铜帽两侧距离拉近，鸭嘴罩与触头之间没有紧密相连，在风力作用下容易使熔管脱落；（5）灭弧罩故障。

灭弧罩是熔断器中重要内容，在突发故障时应切断线路电源，高强度的电弧在灭弧室内熄灭，避免受拉弧作用影响，导致弧光短路、接地事故等发生。

但是，如若反复操作或者刀片长时间处于接触不良状态时，灭弧罩被烧毁的概率便会大大提升[1]。

结合实际浅析跌落式熔断器的故障与防范【摘要】跌落式熔断器是广泛应用于配电网中的配电装置，其安全可靠运行对供电企业及作业人员都非常重要。

针对采油二厂供电大队所管理的户外跌落式熔断器在实际运行中出现的问题进行分析，提出解决及防范措施，结合实际提出解决故障的措施和办法，提高熔断器在实际运行中的可靠性和稳定性。

【关键词】跌落式熔断器；故障；措施1.现状分析1.1故障统计跌落式熔断器（俗称“令克”）通常用于电力线路及电力变压器的保护，随着配电网的不断发展，它的应用越来越广泛，故障也日益增多。

2013年，通过每月对供电大队跌落式熔断器故障进行统计，共发生故障37起，其中因用电单位操作不当引起8起，电缆故障引起7起，其它原因引起12起（如老乡破坏、负荷重等），跌落式熔断器本体故障引起5起，自动脱落5起。

1.2故障的主要因素从故障产生原因进行分析可以看出，造成跌落式熔断器故障的主要原因有：1）用电单位操作不当、电缆故障及其它原因等外部因素造成，占73%。

如：当用电单位进行工程施工时因不清楚电缆走向而将电缆挖断时；二次电缆存在质量问题时；夏季、冬季因空调、电暖气等用电设备增多，负荷过大时；线路或配电变压器内部或外部发生短路故障时，等等原因均导致熔断器发生熔断故障。

2）跌落式熔断器本体故障及自动脱落等自身因素造成，占27%。

本体故障主要是由于熔丝断造成。

而跌落式熔断器串联在线路上时，熔丝长期处于受力状态，在熔丝安装或更换时，如果上得太紧或太松，经过长时间运行后，由于受到自然环境、机械振动、自重等的影响，可能使熔丝被拉出，造成其自动掉落。

2.主要措施针对故障原因，结合线路及设备实际运行状况，积极采取主动预防措施和对策，消除熔断器故障的源头，从而降低发生故障的几率。

2.1针对外部因素采取的措施2.1.1强化巡视检查，做好预控。

加强对电力线路附近施工行为的监控工作，发现线路安全距离内外的施工隐患，应主动联系施工方，了解施工规模、地点分布和施工工期等施工信息，同时进行安全技术交底（主要涉及电力线路设备电气及结构参数、施工行为的专人安全监控、必要的安全技术措施等）；对于违章施工行为应及时派发《安全隐患通知书》，要求对方根据电力设施保护有关法规整改，加强监控及跟踪。
