高压负荷开关和熔断器的相互作用

谈负荷开关-限流熔断器组合电器对变压器的保护摘要：在城乡电网改造中负荷开关一熔断器组合电器被运用的最为广泛，因为它具有结构简单，成本低，独特的保护变压器短路的性能等优点。

本文主要是分析变压器的保护装置，根据实际的发展情况来探究负荷开关-熔断组合电器应具备怎样的要求标准，才能更好的保证配电变压器设备，使得电力系统的整体运行效率得到提升。

关键词：负荷开关-限流熔断器；组合电器；变压器城乡电网改造的进程不断加快，很多地方纷纷出现很多不同的供电方式，比如：箱式变电站、终端变电站、环网供电单元等。

在这么多的供电方式中，保护装置在里面其关键性作用，例如变压器突然发生了故障，如保护装置能够快速有效的屏蔽故障迅速恢复供电，及时的保护了高、低压开关设备和变压器不受损害。

本文分析的重点是保护装置，探究负荷开关-熔断组合电器应具备怎样的要求标准，才能更好的保证配电变压器设备，使得电力系统的整体运行效率得到提升，另外全面分析整个电力工程的成本，在保证安全可靠的前提下，尽量的节约成本，给用户提供满意的服务之外还带来实惠的价格。

1负荷开关-熔断器组合电器简介1.1特点负荷开关的结构简单，是一种具有灭弧装置的操作电器，可以切断过载电流与负荷电流，但是短路电流无法切断，只有熔断器可以切断短路电流来保护电器设备。

因此把负荷开关和高压熔断器组合起来构成负荷开关-熔断器组合电器，这样不仅可以切断过载电流，负荷电流，也可以切断短路电流。

组合电器中的限流型高压熔断器部分，里面的熔丝是由一根或者多根的细铜丝拧紧成螺旋状放在石英砂中，如果出现电流过载或者短路现象时，里面的熔丝会被熔断，整个石英砂的交接出会出现很多电弧。

因为石英砂具有去游离作用，可以减少金属蒸气，具有很好的冷却性，电弧会在短路电流值达到封顶时被断开，从而迅速的熄灭。

这种熔断器的有点就是具备限流能力和迅速开断电流的能力。

因为是在封闭的瓷管中发生的熔断过程，因此管外不会有气流泄出。

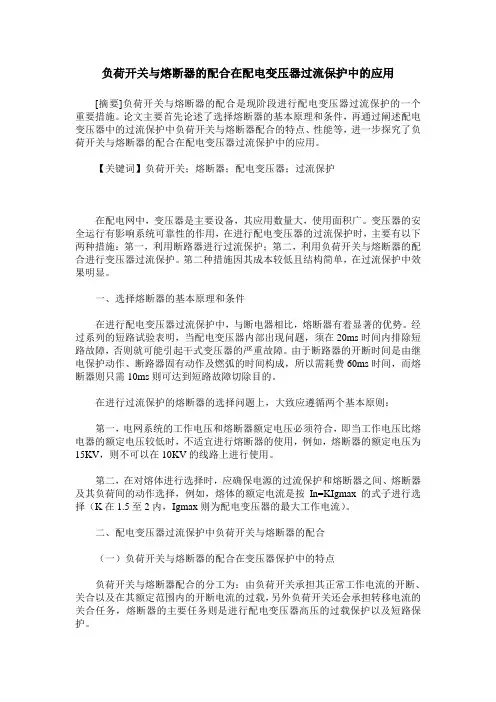

负荷开关与熔断器的配合在配电变压器过流保护中的应用[摘要]负荷开关与熔断器的配合是现阶段进行配电变压器过流保护的一个重要措施。

论文主要首先论述了选择熔断器的基本原理和条件，再通过阐述配电变压器中的过流保护中负荷开关与熔断器配合的特点、性能等，进一步探究了负荷开关与熔断器的配合在配电变压器过流保护中的应用。

【关键词】负荷开关；熔断器；配电变压器；过流保护在配电网中，变压器是主要设备，其应用数量大，使用面积广。

变压器的安全运行有影响系统可靠性的作用，在进行配电变压器的过流保护时，主要有以下两种措施：第一，利用断路器进行过流保护；第二，利用负荷开关与熔断器的配合进行变压器过流保护。

第二种措施因其成本较低且结构简单，在过流保护中效果明显。

一、选择熔断器的基本原理和条件在进行配电变压器过流保护中，与断电器相比，熔断器有着显著的优势。

经过系列的短路试验表明，当配电变压器内部出现问题，须在20ms时间内排除短路故障，否则就可能引起干式变压器的严重故障。

由于断路器的开断时间是由继电保护动作、断路器固有动作及燃弧的时间构成，所以需耗费60ms时间，而熔断器则只需10ms则可达到短路故障切除目的。

在进行过流保护的熔断器的选择问题上，大致应遵循两个基本原则：第一，电网系统的工作电压和熔断器额定电压必须符合，即当工作电压比熔电器的额定电压较低时，不适宜进行熔断器的使用，例如，熔断器的额定电压为15KV，则不可以在10KV的线路上进行使用。

第二，在对熔体进行选择时，应确保电源的过流保护和熔断器之间、熔断器及其负荷间的动作选择，例如，熔体的额定电流是按In=KIgmax的式子进行选择（K在1.5至2内，Igmax则为配电变压器的最大工作电流）。

二、配电变压器过流保护中负荷开关与熔断器的配合（一）负荷开关与熔断器的配合在变压器保护中的特点负荷开关与熔断器配合的分工为：由负荷开关承担其正常工作电流的开断、关合以及在其额定范围内的开断电流的过载，另外负荷开关还会承担转移电流的关合任务，熔断器的主要任务则是进行配电变压器高压的过载保护以及短路保护。

负荷开关熔断器组合电器的保护（经验总结）民用建筑的10/0.4kV变电所设计中，对于变压器容量不大的情况下，高压侧经常采用负荷开关-熔断器组合电器作为保护，那么多大容量以上的变压器就不能采用这种保护方式呢？以及采用这种保护方式会有什么其他的问题？下面是对变电器高压侧采用负荷开关、熔断器保护的简单分析，希望大家对负荷开关熔断器组合电器的保护加深下了解，不恰当之处敬请指正，谢谢！（1）采用负荷开关-熔断器组合电器（配有撞击器）负荷开关-熔断器组合电器分为以下两种：■一种是由一组三极负荷开关及配有撞击器的三只熔断器组成，任一只撞击器的动作都会引起负荷开关三极全部自动分闸；■一种是由配有脱扣器的三极负荷开关和三只熔断器组成，由过电流脱扣器触发联动负荷开关的自动分闸。

对于这类安装有撞击器或过电流脱扣器的负荷开关，应该进行转移电流和交接电流的检验。

下面来谈谈负荷开关+熔断器组合电器的转移电流和交接电流。

1）负荷开关-熔断器组合电器的转移电流依据国标GB16926-2009《高压交流负荷开关-熔断器组合电器》对转移电流的定义为：在熔断器与负荷开关转换开断职能时的三相对称电流值。

在出现三相短路故障时，故障电流会使熔断器件最快的一相熔化，成为首开极，熔断器的撞击器动作使负荷开关分闸，其余两极承受87%的故障电流，该故障电流由负荷开关开断，或者被剩下的两相熔断器开断。

也就是说，当预期短路电流低于转移电流时，首先开断极的电流由熔断器开断，而后两相电流由负荷开关开断；当预期短路电流高于转移电流时，三相短路电流均由熔断器开断。

2）额定转移电流和实际转移电流的确定额定转移电流（I tn）是组合电气中负荷开关能够开断转移电流的最大均方根值（有效值）。

额定转移电流（I tn）由制造厂家提供，以施耐德SM6中压开关柜为例，其额定转移电流为1750A（三次开断能力）。

实际转移电流（I ts），制造厂家往往未能提供，则需根据变压器容量和所采用的熔断器规格来计算确定，依据国标GB16926-2009《高压交流负荷开关-熔断器组合电器》，实际转移电流可以确定为：熔断器的最小时间-电流特性上弧前时间等于0.9To的电流值。

负荷开关与熔断器的配合保护变压器特性好而受到青睐

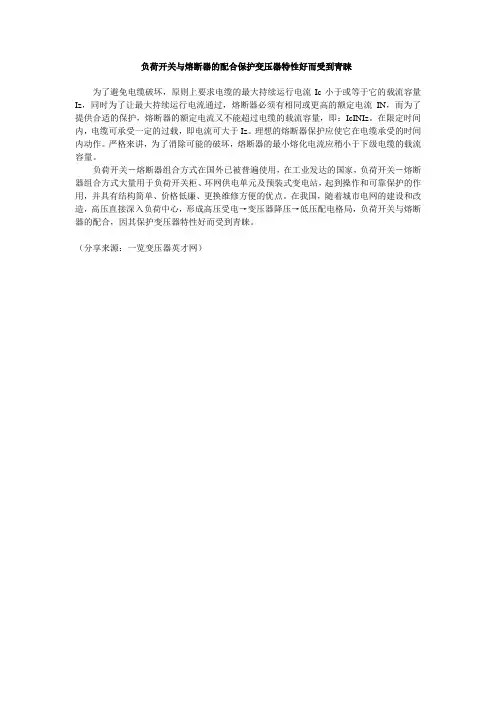

为了避免电缆破坏，原则上要求电缆的最大持续运行电流Ic小于或等于它的载流容量Iz，同时为了让最大持续运行电流通过，熔断器必须有相同或更高的额定电流IN，而为了提供合适的保护，熔断器的额定电流又不能超过电缆的载流容量，即：IcINIz。

在限定时间内，电缆可承受一定的过载，即电流可大于Iz。

理想的熔断器保护应使它在电缆承受的时间内动作。

严格来讲，为了消除可能的破坏，熔断器的最小熔化电流应稍小于下级电缆的载流容量。

负荷开关－熔断器组合方式在国外已被普遍使用，在工业发达的国家，负荷开关－熔断器组合方式大量用于负荷开关柜、环网供电单元及预装式变电站，起到操作和可靠保护的作用，并具有结构简单、价格低廉、更换维修方便的优点。

在我国，随着城市电网的建设和改造，高压直接深入负荷中心，形成高压受电→变压器降压→低压配电格局，负荷开关与熔断器的配合，因其保护变压器特性好而受到青睐。

（分享来源：一览变压器英才网）。

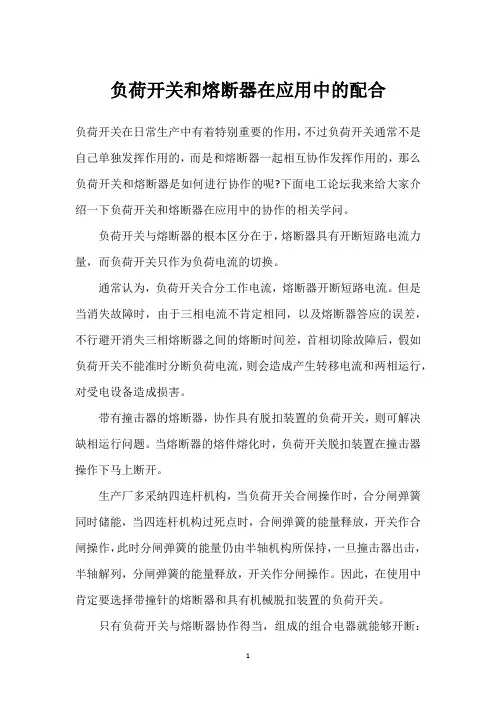

负荷开关和熔断器在应用中的配合
负荷开关在日常生产中有着特别重要的作用，不过负荷开关通常不是自己单独发挥作用的，而是和熔断器一起相互协作发挥作用的，那么负荷开关和熔断器是如何进行协作的呢?下面电工论坛我来给大家介绍一下负荷开关和熔断器在应用中的协作的相关学问。

负荷开关与熔断器的根本区分在于，熔断器具有开断短路电流力量，而负荷开关只作为负荷电流的切换。

通常认为，负荷开关合分工作电流，熔断器开断短路电流。

但是当消失故障时，由于三相电流不肯定相同，以及熔断器答应的误差，不行避开消失三相熔断器之间的熔断时间差，首相切除故障后，假如负荷开关不能准时分断负荷电流，则会造成产生转移电流和两相运行，对受电设备造成损害。

带有撞击器的熔断器，协作具有脱扣装置的负荷开关，则可解决缺相运行问题。

当熔断器的熔件熔化时，负荷开关脱扣装置在撞击器操作下马上断开。

生产厂多采纳四连杆机构，当负荷开关合闸操作时，合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。

因此，在使用中肯定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。

只有负荷开关与熔断器协作得当，组成的组合电器就能够开断：
负荷开关额定开断电流的任何负载电流;组合电器额定短路开断电流的任何过电流。

这就是说，负荷开关加熔断器能担当工作电流和全短路电路之间的开断任务。

以上就是负荷开关与熔断器在应用中的协作的相关学问的介绍了，盼望大家在使用过程中要多多留意两者同时工作时的相关状况。

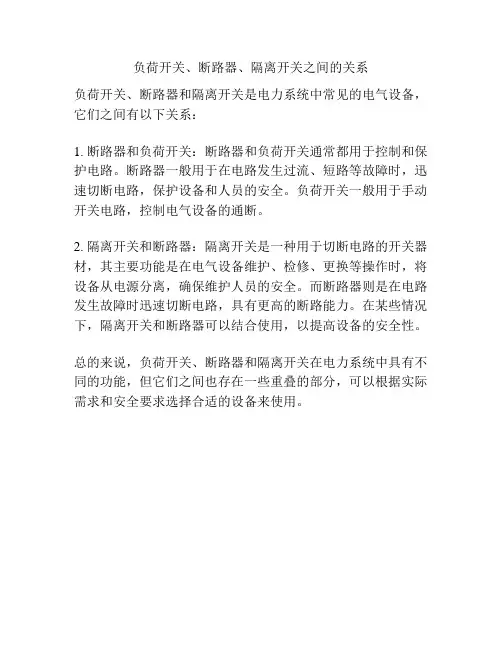

负荷开关、断路器、隔离开关之间的关系
负荷开关、断路器和隔离开关是电力系统中常见的电气设备，它们之间有以下关系：
1. 断路器和负荷开关：断路器和负荷开关通常都用于控制和保护电路。

断路器一般用于在电路发生过流、短路等故障时，迅速切断电路，保护设备和人员的安全。

负荷开关一般用于手动开关电路，控制电气设备的通断。

2. 隔离开关和断路器：隔离开关是一种用于切断电路的开关器材，其主要功能是在电气设备维护、检修、更换等操作时，将设备从电源分离，确保维护人员的安全。

而断路器则是在电路发生故障时迅速切断电路，具有更高的断路能力。

在某些情况下，隔离开关和断路器可以结合使用，以提高设备的安全性。

总的来说，负荷开关、断路器和隔离开关在电力系统中具有不同的功能，但它们之间也存在一些重叠的部分，可以根据实际需求和安全要求选择合适的设备来使用。

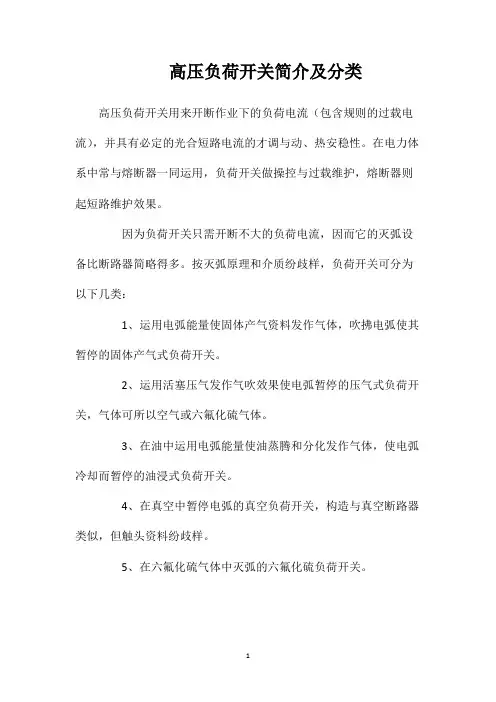

高压负荷开关简介及分类高压负荷开关用来开断作业下的负荷电流（包含规则的过载电流），并具有必定的光合短路电流的才调与动、热安稳性。

在电力体系中常与熔断器一同运用，负荷开关做操控与过载维护，熔断器则起短路维护效果。

因为负荷开关只需开断不大的负荷电流，因而它的灭弧设备比断路器简略得多。

按灭弧原理和介质纷歧样，负荷开关可分为以下几类：
1、运用电弧能量使固体产气资料发作气体，吹拂电弧使其暂停的固体产气式负荷开关。

2、运用活塞压气发作气吹效果使电弧暂停的压气式负荷开关，气体可所以空气或六氟化硫气体。

3、在油中运用电弧能量使油蒸腾和分化发作气体，使电弧冷却而暂停的油浸式负荷开关。

4、在真空中暂停电弧的真空负荷开关，构造与真空断路器类似，但触头资料纷歧样。

5、在六氟化硫气体中灭弧的六氟化硫负荷开关。

1。

负荷开关和熔断器组合电器在配电变压器保护中的应用1 概述环网柜中采用负荷开关和熔断器组合电器对配电变压器进行保护。

正常情况下，负荷开关分、合负荷电流；当变压器发生短路时，熔断器可在10ms 内切除故障。

断路器保护配电变压器时，其切断时间由继电保护时间、断路器固定分闸时间和燃弧时间构成，一般需要40到60ms，其切断时间远大于熔断器的切断时间，这是采用负荷开关和熔断器组合电器对变压器进行保护的明显优点。

同时，环网柜体积小、结构相对简单、运行维护工作量少、成本较低等优点，适用于10KV环网供电、双电源供电和终端供电系统，也可用于箱式变电站。

但是，环网柜的保护功能简单，不适用于对保护和自动化要求较高的场所使用。

2 负荷开关和熔断器组合电器工作原理负荷开关和熔断器组合电器是由一组三极负荷开关及配有撞击器的三只限流式熔断器组成的，任何一个撞击器的动作都会引起负荷开关三极全部自动分闸；也可以是由一组配有脱扣器的三极负荷开关和三只限流式熔断器组成的，由过电流脱扣器或并联脱扣器触发来操作负荷开关的自动分闸。

环网负荷开关柜中的熔断器，一般选择带有撞击器的熔断器，这也是本文介绍内容。

负荷开关和熔断器组合电器，当采用撞击器操作负荷开关分闸时，在熔断器与负荷开关转换开断职能时的三相对称电流值称为组合电器的额定转移电流。

当预期短路电流低于组合电器的额定转移电流值时，首开相电流由熔断器开断，而后两相电流由负荷开关开断；当预期短路电流大于额定转移电流值时，三相电流仅由熔断器开断。

3 负荷开关和熔断器组合电器与变压器配合（1）确定实际转移电流负荷开关熔断器组合电器的实际转移电流，取决于熔断器触发的负荷开关分闸时间和熔断器的时间一电流特性。

对于给定用途的组合电器，其实际转移电流可由厂家提供，当厂家不能提供时可按以下简化方法确定。

T m=0.9T0，其中，T m为三相故障电流下首先动作的熔断器在最小时间一电流特性曲线上的熔断时间，T0为熔断器触发的负荷开关分闸时间，一般可取0.05s。

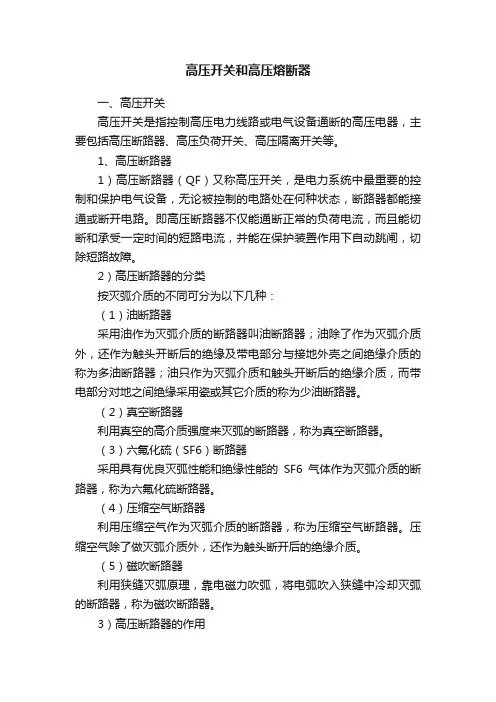

高压开关和高压熔断器一、高压开关高压开关是指控制高压电力线路或电气设备通断的高压电器，主要包括高压断路器、高压负荷开关、高压隔离开关等。

1、高压断路器1）高压断路器（QF）又称高压开关，是电力系统中最重要的控制和保护电气设备，无论被控制的电路处在何种状态，断路器都能接通或断开电路。

即高压断路器不仅能通断正常的负荷电流，而且能切断和承受一定时间的短路电流，并能在保护装置作用下自动跳闸，切除短路故障。

2）高压断路器的分类按灭弧介质的不同可分为以下几种：（1）油断路器采用油作为灭弧介质的断路器叫油断路器；油除了作为灭弧介质外，还作为触头开断后的绝缘及带电部分与接地外壳之间绝缘介质的称为多油断路器；油只作为灭弧介质和触头开断后的绝缘介质，而带电部分对地之间绝缘采用瓷或其它介质的称为少油断路器。

（2）真空断路器利用真空的高介质强度来灭弧的断路器，称为真空断路器。

（3）六氟化硫（SF6）断路器采用具有优良灭弧性能和绝缘性能的SF6气体作为灭弧介质的断路器，称为六氟化硫断路器。

（4）压缩空气断路器利用压缩空气作为灭弧介质的断路器，称为压缩空气断路器。

压缩空气除了做灭弧介质外，还作为触头断开后的绝缘介质。

（5）磁吹断路器利用狭缝灭弧原理，靠电磁力吹弧，将电弧吹入狭缝中冷却灭弧的断路器，称为磁吹断路器。

3）高压断路器的作用高压断路器在电网中的作用是控制和保护。

（1）控制作用主要体现在系统正常运行时可以用它来切换运行方式，把设备或线路接入电网或退出运行。

（2）保护作用主要体现在当设备和线路发生故障时能和继电保护配合迅速切断故障电流，保证无故障部分正常运行。

2、高压隔离开关1）高压隔离开关(QS)又称隔离刀闸，它没有专门的灭弧装置，不能用来切断负荷电流和短路电流，使用时应与断路器配合，只有在断路器断开后才可进行操作。

它的主要作用是配合断路器接通和断开电源，改变设备的运行状态。

2）高压隔离开关的用途（1）用来隔离电源，保证检修安全，使待检修的电气设备与电源有明显的断开点；（2）进行倒闸操作以改变系统运行方式，如在双母线运行的电路中，利用隔离开关将设备或线路从一组母线切换到另一组母线上去；（3）在一定情况下，可以用来接通和切断小电流电路。

高压负荷开关1.高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

概述负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。

该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。

具有开断额定电流、过载电流。

可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。

环境条件1.海拔高度：200m及以下2.环境温度：-25℃3.相对湿度:日平均值不大于95%,月平均值不大于90%无导电性尘埃、腐蚀性气体及水蒸汽体的场所4.无火灾、爆炸危险的场所5. 无经常性的剧烈振动的场所6.主要技术参数数值单位项目序号数值FZN21-12D/T630-20FZN21-12D/T630-2012KV12额定电压150HZ50额定频率2650A125额定电流3空真1min断口、频工KV48隔离断口额定缘缘水平4间相受耐地对电压42空真离断口、隔压电雷电冲击耐受KV口相间断（峰值）85地对75-KA50额定峰值耐耐受电流5-20KA额定知时耐受电流4s6-A630额定有功负载开断电流7-630A额定闭环开断电流8-10A额定电缆充电开断电流9 12501250KVA开断空载变压器容量10-31.5KA额定短路开断电流11-A3150额定转移电流12-SDLAJ-12,SFLAJ-12,SKLAJ-12熔断器型号13J-3-5撞击器输出能量1450KA额定短路关合电流15（预期峰值）80流受电关额定耐接地开50KA5016（峰值）额定短时耐受4s接地开关2020KA17电流≌或（辅助回路额定电压DC V110220，≌，≌22018）AC110≌1000010000次机械寿命19结构特点、真空开上）隔离开关负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在．关管、接地开关、弹簧操作机构等组成。

负荷开关-熔断器组合电器⼀、概述：1 、定义：采⽤负荷开关进⾏控制，熔断器进⾏保护的开关设备2 、组成：负荷开关，限流熔断器，接地开关，带电显⽰器，避雷器等3,⽤途：⽤于 10 KV ⾼压配电系统中，来控制和保护不频繁操作的供电设备，主要是 10/0.4 KV 变压器，主要应⽤于10KV⽤户变压器前端⼆、负荷开关－熔断器组合电器是保护变压器的最佳保护⽅式1,保护时间上：容量在 160 － 1600 KVA 之间的变压器⾃我保护的能⼒差，保护变压器的任务交给了⾼压开关设备这⾥有两种选择，⼀种是断路器，另⼀种是负荷开关＋熔断器。

对变压器保护来说关键是短路持续时间问题，短路时间长，变压器内的电弧就有可能加热周围的油，形成⽓包使油箱爆炸变压器发⽣短路时，如果将短路持续时间限制在 20 ms 内，变压器即使发⽣短路电弧也不会发⽣爆炸。

限流熔断器能在 10 ms 内切除短路故障，同时熔断器上的撞击器可以迅速撞开负荷开关的脱扣机构使负荷开关分闸，从⽽保护变压器断路器保护时间由三部分组成：继电保护时间＋断路器固有分闸时间＋燃弧时间，⼀般时间⾄少为 60 ms 完成开断，变压器必须能够忍受更长时间的短路电流，否则事故将会扩⼤2 、保护可靠性上：变压器要求快速可靠地切除短路故障熔断器能⾮常可靠的根据电流⼤⼩切除故障断路器可靠性由三部分组成：电流互感器接线是否牢固继电保护是否完好断路器机械传动是否完好3 、国内外负荷开关熔断器组合电器与断路器的⽐较电⼒系统分为三个层次，发电系统、供电系统、⽤电系统在发电和供电领域主要使⽤断路器，⽽在⽤电系统中主要使⽤负荷开关由于负荷开关－熔断器组合电器的有效性和经济性，发达国家使⽤负荷开关与断路器⽐例是 5： 1 ，⽽在我国则正好相反，断路器与负荷开关⽐例是 5 ： 14 、造成我国负荷开关与断路器⽐例不协调的原因观念上的问题：我国从建国初开始，⼀直习惯使⽤断路器来保护各种设备体制上的问题：供电局在⼀定程度上防碍了新技术和设备的推⼴投资主体⼀般不是私营主5、导致后果：要定期检测断路器柜的可靠性，维护和检修成本⾼⽹络电压质量不⾼三、负荷开关熔断器组合电器的各项参数额定电压： 12 KV额定频率：50Hz额定电流：630A额定热稳定电流：20KA/3s额定动稳定电流：50KA额定短路关合电流：50KA熔断器短路开断电流：31.5KA/50KA1min⼯频耐压：相间对地42KV，断⼝48KV雷电冲击耐压：相间对地75KV，断⼝85KV额定转移电流：1700A电⽓寿命：200次机械寿命：5000次⼆次回路1min⼯频耐压：2KV四、负荷开关的分类和特点：1、根据使⽤场合分：户内型，户外型2、根据⽤途分：10KV配电，20KV配电，35KV配电3、根据灭弧介质和绝缘介质分充油式产⽓式压⽓式真空式SF6式。

详解10kV柱上开关（隔离、负荷、断路器及熔断器）⽤途与区别1、什么是柱上开关装于10kV架空配电线路中户外电杆上的开关，⽤于城郊及农村配电⽹中，⽤于分断、闭合、承载线路负荷电流及故障电流的机械开关设备。

柱上开关⼀般由带传感器的开关本体+FTU（馈线⾃动化终端）组成。

下⾯介绍的开关都是柱上隔开开关。

2、柱上开关分类按开断能⼒分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断⼝，⽤于隔离线路检修b.柱上负荷开关：能关合、承载、开断正常负荷电流(≤630A)，能承载但不能开断故障电流的开关设备。

c.柱上断路器：能关合、承载、开断正常负荷电流(≤630A)以及故障电流的开关设备(≥20kA)。

d.柱上熔断器：有于分断短路电流，保护线路灭弧⽅式：真空灭弧，SF6灭弧，油灭弧（淘汰）灭弧⽅式绝缘⽅式：空⽓绝缘，SF6⽓体绝缘，复合绝缘，油绝缘（已淘汰）按所配控制器分为：按所配控制器分为a.分界型开关：内置零序互感器，具有零序保护功能，配负荷开关或断路器b.电压型负荷开关：可根据两侧线路电压变化来⾃动分合闸c.集中型负荷开关：不能主动开断短路电流的断路SF6绝缘⽓体是⼀种⽆⾊、⽆味、⽆毒的不易燃⽓体，⽽且具有卓越的电绝缘性和灭弧特性，密度为空⽓的5倍，不易泄露。

、柱上隔离开关隔离开关3、柱上柱上隔离开关，⼜称隔离⼑闸，是⼀种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电⽓设备的安全检修，因此不允许带负荷操作。

但在⼀定条件下，允许接通或断开⼩功率电路。

是⾼压开关当中使⽤的最多也是最频繁的⼀个电器装置。

柱上隔离开关可⽤于线路设备的停电检修、故障查找、电缆试验、重构运⾏⽅式等，拉开柱上可靠的绝缘间隙，给予⼯作⼈员隔离开关可使需要检修的设备与其他正在运⾏线路隔离，建⽴可靠的绝缘间隙明显的断开标志，保证检修或试验⼯作的安全。

柱上隔离开关优点是造价低、简有可以看见的明显的断开标志单耐⽤。

⼀般作为加空线路与⽤户的产权分界开关，以及作为电缆线路与架空线路的分界开关，还可安装在线路联络负荷开关⼀侧或两侧，以⽅便故障查找、电缆试验和检修更换联络负荷开关等。

高压负荷开关1.高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

概述负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。

该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。

具有开断额定电流、过载电流。

可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。

环境条件1.海拔高度：200m及以下2.环境温度：-25℃3.相对湿度:日平均值不大于95%,月平均值不大于90%4.无导电性尘埃、腐蚀性气体及水蒸汽体的场所5.无火灾、爆炸危险的场所6.无经常性的剧烈振动的场所主要技术参数序号项目单位数值数值FZN21-12D/T630-20FZN21-12D/T630-201额定电压KV1212 2额定频率HZ5050 3额定电流A6501254额定缘缘水平1min工频耐受电压KV真空断口、相间对地42隔离断口48雷电冲击耐受电压（峰值）KV真空断口、相间对地75隔离断口855额定峰值耐耐受电流KA50-64s额定知时耐受电流KA20-7额定有功负载开断电流A630-8额定闭环开断电流A630-9额定电缆充电开断电流A10-10开断空载变压器容量KVA1250125011额定短路开断电流KA-31.512额定转移电流A-315013熔断器型号-SDLAJ-12,SFLAJ-12,SKLAJ-12 14撞击器输出能量J-3-515额定短路关合电流KA5080（预期峰值）16接地开关额定耐受电流（峰值）KA505017接地开关4s额定短时耐受电流KA202018辅助回路额定电压（DC或AC）V≌220，≌110≌220，≌11019机械寿命次1000010000结构特点负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在隔离开关上）、真空开关管、接地开关、弹簧操作机构等组成。

高压负荷开关1.高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

概述负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。

该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。

具有开断额定电流、过载电流。

可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。

环境条件1.海拔高度：200m及以下2.环境温度：-25℃3.相对湿度:日平均值不大于95%,月平均值不大于90%4.无导电性尘埃、腐蚀性气体及水蒸汽体的场所5.无火灾、爆炸危险的场所6.无经常性的剧烈振动的场所主要技术参数序号项目单位数值数值FZN21-12D/T630-20FZN21-12D/T630-201额定电压KV1212 2额定频率HZ5050 3额定电流A6501254额定缘缘水平1min工频耐受电压KV真空断口、相间对地42隔离断口48雷电冲击耐受电压（峰值）KV真空断口、相间对地75隔离断口855额定峰值耐耐受电流KA50-64s额定知时耐受电流KA20-7额定有功负载开断电流A630-8额定闭环开断电流A630-9额定电缆充电开断电流A10-10开断空载变压器容量KVA1250125011额定短路开断电流KA-31.512额定转移电流A-315013熔断器型号-SDLAJ-12,SFLAJ-12,SKLAJ-12 14撞击器输出能量J-3-515额定短路关合电流KA5080（预期峰值）16接地开关额定耐受电流（峰值）KA505017接地开关4s额定短时耐受电流KA202018辅助回路额定电压（DC或AC）V≌220，≌110≌220，≌11019机械寿命次1000010000结构特点负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在隔离开关上）、真空开关管、接地开关、弹簧操作机构等组成。

高压负荷开关
一、高压负荷开关的效果
用来在额外电压和额外电流下接通和堵截高压电路的专用电器，它不能堵截短路电流。

户内型负荷开关具有显着的断开点，因而在断开电路后，它具有阻离隔关的效果。

与户内型负荷开关协作运用的高压熔断器作为维护元件，是用熔断器来切除电路中呈现的过电流和短路缺陷。

负荷开关和高压熔断器串联运用，继电维护应依照下述恳求调整：
当缺陷电流大于负荷开关的开断才调时，有必要确保熔断器先熔断，然后负荷开关才调分闸；
当缺陷电流小于负荷开关的开断才调时，则负荷开关开断，熔断器不动作。

野外型负荷开关，俗称柱上油开关，它没有显着断开点，三相触头装于同一个油桶内，依托油介质灭弧。

它广泛运用在十kv架空配电线路中，作分、合电路之用。

二、高压负荷开关的类型
□□□-□□
123-45
1、F-负荷开关
2、N-户内；W-野外
3、方案序号
4、额的电压
5、G-改进型；R-带有熔断器。
