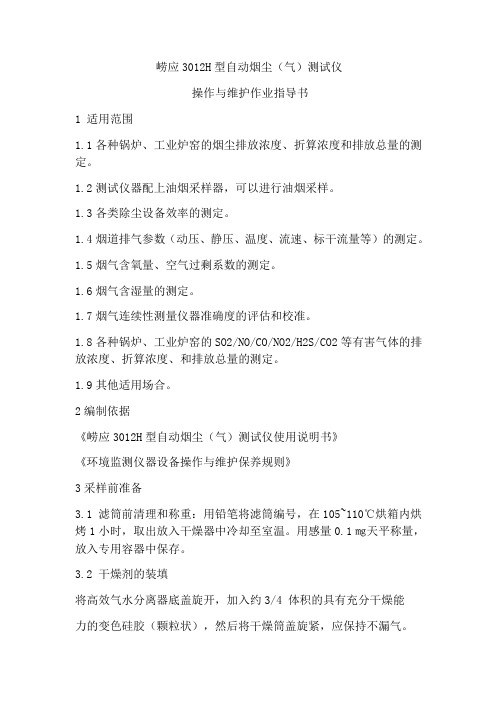

崂应3012H型自动烟尘（气）测试仪操作与维护作业指导书1 适用范围1.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。

1.2测试仪器配上油烟采样器，可以进行油烟采样。

1.3各类除尘设备效率的测定。

1.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。

1.5烟气含氧量、空气过剩系数的测定。

1.6烟气含湿量的测定。

1.7烟气连续性测量仪器准确度的评估和校准。

1.8各种锅炉、工业炉窑的SO2/NO/CO/NO2/H2S/CO2等有害气体的排放浓度、折算浓度、和排放总量的测定。

1.9其他适用场合。

2编制依据《崂应3012H型自动烟尘（气）测试仪使用说明书》《环境监测仪器设备操作与维护保养规则》3采样前准备3.1 滤筒前清理和称重：用铅笔将滤筒编号，在105~110℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量0.1㎎天平称量，放入专用容器中保存。

3.2 干燥剂的装填将高效气水分离器底盖旋开，加入约3/4 体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保持不漏气。

3.3 检查仪器功能确认电源为交流220V 后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

3.4 开机确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮，测试仪进入初始状态，进行自检。

自检结束后，自动进入主菜单。

3.5 参数设置在主菜单状态，进入“①设置”菜单，可进行必要的参数设置，包括日期、时间、测试类别、眼纹类型、大气压类别、皮托管系数、防倒吸功能。

3.6 采样布点在主菜单状态，移动光标至“②布点”菜单，按“OK”键进入烟道布点界面，按提示选择烟道类型，按”OK“键即可进入烟道类型设置界面。

3.7 工况测量在主菜单状态，移动光标至“③工况”菜单，按“OK”键进入工况测量界面，连接好气路及信号线，并将取样管置于空气中。

选中“①自动调零”菜单，按“OK”键进入自动调零界面，当所有压力数值均回到零且保持不变时，按“OK”键结束调零。

崂应3012H型自动烟尘（气）测试仪操作作业指导书崂应3012H型烟尘采样仪操作规程一、仪器名称：崂应3012H型动压平衡自动跟踪等速烟尘采样仪二、适用范围：各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。

各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。

三、具体步骤及注意事项1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。

②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。

③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。

⑤测烟气温度时，仪器插上烟气测温探头。

⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。

注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。

2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。

通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。

3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。

4、采样管插入烟道后，要有棉纱团堵塞采样孔，特别是正压管道，更要注意防止有害气体喷出伤人，堵住烟道采样孔，还可以防止气流扰动对采样带来的影响。

5、手持采样管和堵塞采样孔时要戴防护手套，防止烫伤。

6、现场接电源时，请勿用仪器试电，确认220V交流电后接通仪器电源，防止误接其它工业用电，损坏仪器。

7、对静电干扰的烟道，电源一定要有安全地。

8、干燥剂（硅胶）变色约三分之二时，应及时更换，以保证干燥能力。

崂应3012H型自动烟尘(气)测试仪(新08代)采用标准HJ/T 48-1999《烟尘采样器技术条件》JJG 968-2002《烟气分析仪》JJG 680-2007《烟尘采样器》主要特点继承了原08代烟尘仪的优良品质，操作界面与原08代仪器保持一致体积小，结构更加紧凑，操作携带更加便利控制核心由原来的单片机升级为工业级高速嵌入式工控机测试仪采用工业级高速嵌入式工控机设计，运行WINCE操作系统，支持中文输入，系统内置大容量数据存储器，可以存储5万组以上的采样数据，供查询、打印或微机通讯。

增加了USB接口，支持U盘数据转存，实现数据无限量存储自动跟踪烟气流速等速采样该仪器基于皮托管平行等速采样原理，吸收了国际同类仪器的先进技术，可自动跟踪烟气流速等速采样，具有操作简单、适应性强、跟踪精度高等特点。

能测量烟气SO2、NO、NO2、CO、H2S等有害气体浓度选配定电位电解法传感器的机型，可测量SO2、NO、NO2、CO、H2S等有害气体的浓度和排放量，可自动计算氮氧化物浓度。

具有测量精度高、使用寿命长等特点。

交直流两用供电功能可选配直流电源箱供电，保证在无交流电的场所也能正常工作。

故障自动保护功能自动监测采样泵的输出功率、转速等参数，遇到故障自动保护。

优良的结构成型工艺先进模具成型工艺，重量轻，结构紧凑，美观实用。

采样过程中停电，来电自动恢复采样自动监测供电电源的状态，停电时自动保存工作数据，来电后可从停电处恢复采样。

以人为本的设计理念测试仪采用5.7寸大屏幕宽温LCD显示屏，适合野外环境温度-20℃～70℃。

中文菜单驱动人机对话方式，图文显示。

用户可以借助丰富的在线操作提示，直接操作。

软件标定配置功能通过键盘操作即可对仪器的各项参数进行标定；烟气传感器可通过软件灵活配置。

烟温测试信号光电隔离烟温传感信号采用光电隔离技术，防止管道中的静电影响仪器正常工作。

双CPU容错结构仪器采用双CPU结构，相互监视对方的工作状态，发现错误及时修正；CPU之间均采用数字通信技术，输入输出通道全部采用光电隔离，使仪器在强干扰条件下可以正常工作。

目录1、概述 (2)2、主要特点 (2)3、工作原理 (3)4、技术指标 (4)5、使用方法………………………….……………………………….…（5~23）6、注意事项 (23)7、保养和维护…………….……………………………….….….….…（23~24）8 附1：应用3012H产品分类 (25)附2：应用3012H公式 (26)附3：参数符号及单位 (27)附4：简单故障及排除方法 (27)附5：连接结构图 (28)- 1 -1. 概述应用3012H系列型自动烟尘（气）测试仪是我所在国内率先推出的交直流两用型烟尘（气）测试仪。

该机技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境保护总局的连续周期检定。

应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。

主要适用于：1.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。

1.2该仪器配上油烟取样器，可以进行油烟采样。

1.3各类除尘设备效率的测定。

1.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。

1.5烟气含氧量、空气过剩系数的测定。

1.6干、湿球温度的测定。

1.7烟气连续测量仪器准确度的评估和校准。

1.8各种锅炉、工业炉窑的烟气SO2、NO、NO2、CO等排放浓度、折算浓度和排放总量的测定及各类脱硫设备效率的测定（可选）。

1.9其它可应用的场合。

2、主要特点2.1自动跟踪烟气流速等速采样该仪器基于皮托管平行等速采样原理，吸收了国际同类仪器的先进技术，可自动跟踪烟气流速等速采样，具有操作简单、适应性强、跟踪精度高等特点。

2.2能测量干、湿球温度（用于计算含湿量）、含氧量仪器内集成了氧传感器、干、湿球温度传感器。

能测量包括动压、静压、全压、烟气流速、干、湿球温度（用于计算含湿量）、含氧量、烟气排放量、空气过剩系数在内的所有参数。

2.3能测量烟气浓度和烟气排放量可选用内置进口传感器的机型，用于测量烟气瞬时浓度、折算浓度和烟气排放总量，具有测量精度高、使用寿命长等特点。

鲁制02000015号使用产品前请阅读使用说明书崂应3012H型自动烟尘(气)测试仪使用说明书青岛崂山应用技术研究所崂应3012H型自动烟尘(气)测试仪使用说明书目录1 产品概述 (1)2 适用范围 (1)3 采用标准 (1)4 主要特点 (1)5 工作原理 (2)6 技术指标 (2)7 工作条件 (3)8 整机组成及使用连接图 (3)9 使用方法 (7)10 安全保护及注意事项 (27)11 运输贮存及维护保养 (28)12 简单故障及排除方法 (28)13 公式 (28)14 其他介绍 (31)安全警告警告本仪器使用交流220V 50Hz或直流24V电源工作，防止误接其他电源损伤仪器，甚至造成人身伤害！警告使用交流电源时，电源接地线应良好接地！仅适用于非防爆场合！警告遇突发事件，先断开电源！崂应3012H型自动烟尘(气)测试仪使用说明书崂应3012H型自动烟尘(气)测试仪1 产品概述崂应3012H型自动烟尘（气）测试仪（新08代）（以下简称测试仪）是在崂应3012H型自动烟尘（气）测试仪（08代）的基础上精心研制的新一代产品。

该测试仪技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测。

研制过程中广泛征求专家及广大用户的意见，应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。

产品型式批准证书号：（2000）鲁技计样字第106号。

产品制造计量器具许可证编号：CMC鲁制02000015号。

2 适用范围a) 各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；b) 测试仪配上油烟取样器，可以进行油烟采样；c) 各类除尘设备效率的测定；d) 烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；e) 烟气含氧量、空气过剩系数的测定；f) 烟气含湿量的测定；g) 烟气连续测量仪器准确度的评估和校准；h) 各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度、折算浓度和排放总量的测定；i) 其它适用场合。

崂应3012H(新08代)型自动烟尘气测试仪作业指导书编制：徐剑审核：赵鹏宇批准：胡金平生效： 2017年11月16日崂应3012H型自动烟尘气测试仪操作规程1. 目的规范崂应3012H型自动烟尘气测试仪器操作方法，保证测试准确性和仪器的正常合理使用。

2. 范围适用于各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。

各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。

3. 职责检测技术人员按本作业指导书对崂应3012H型自动烟尘气测试仪器进行操作和维护。

4. 仪器采样前检查操作4.1 标有“硅胶干燥器”的有机玻瓶中装入具有充分干燥能力的变色硅胶。

5. 采样操作三、具体步骤及注意事项5.1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。

②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。

③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。

⑤测烟气温度时，仪器插上烟气测温探头。

⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。

注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。

5.2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。

通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。

5.3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。

5.4、采样管插入烟道后，要有棉纱团堵塞采样孔，特别是正压管道，更要注意防止有害气体喷出伤人，堵住烟道采样孔，还可以防止气流扰动对采样带来的影响。

崂应3012H型自动烟尘（气）测试仪（新08代）一、产品概述本仪器应用皮托管平行采样法采集固定污染源排气中的颗粒物，用过滤称重法测定质量。
